亿百特E22 lora模块使用教程

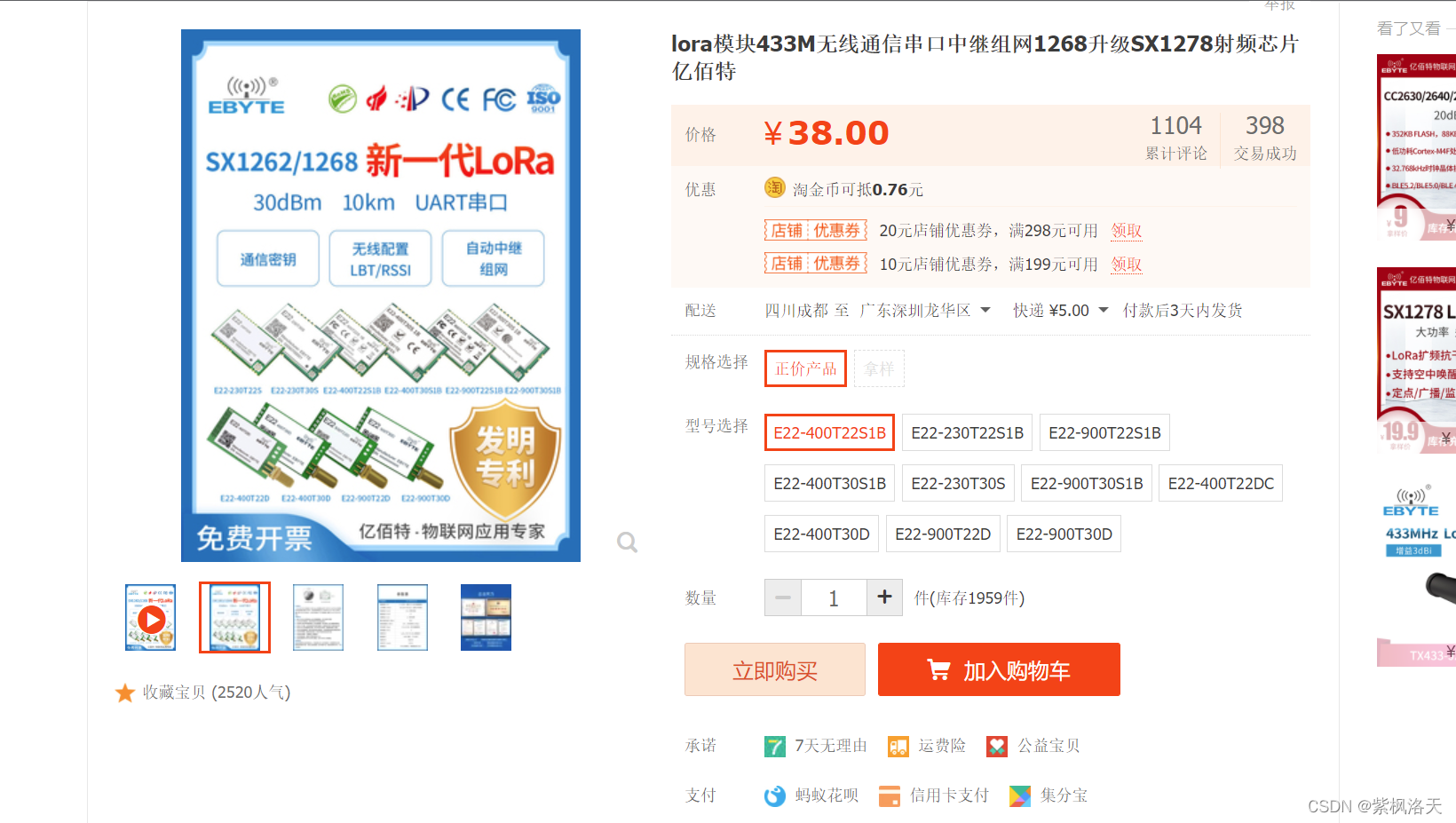

E22lora模块算是卖的比较好的

1 准备

2个lora模块, 2个ch340模块, 1个lora模块配置工具

2 lora模块透明传输和定点传输

官方资料做的特别烂, 全放一堆寄存器 也没说具体使用流程

定点传输: 会把前3个字节识别为:地址高+地址低+信道

每个节点有自己的地址和信道, 只有发送放的地址和信道相匹配才可以通讯.

一般一个系列的产品信道都是一样的, 只是地址不同. 比如主机地址是0, 从机地址是1-N

主机可以发送广播去让从机采集数据,  或者发送地址让指定的设备采集数据

透明传输:  需要地址一样, 信道一样,    相同配置的模块能接受到信息

这个就是类似于广播发射, 不同的是地址和信道必须一样.  也就是说在04这个信道如果地址有1-10个,  那么如果在01地址发送透明传输, 02地址的透明传输并不会收到数据.  这样的方法应用的场景是可以设置01是温度采集设备有100个,  02是开关阀有100个.  如果我想采集所有的温度设备数据, 我只需要切换到01透明传输模式, 这样温度采集设备就能收到数据, 开关阀收不到数据

3 透明传输模式测试

地址和信道出厂设置为0, 0x17

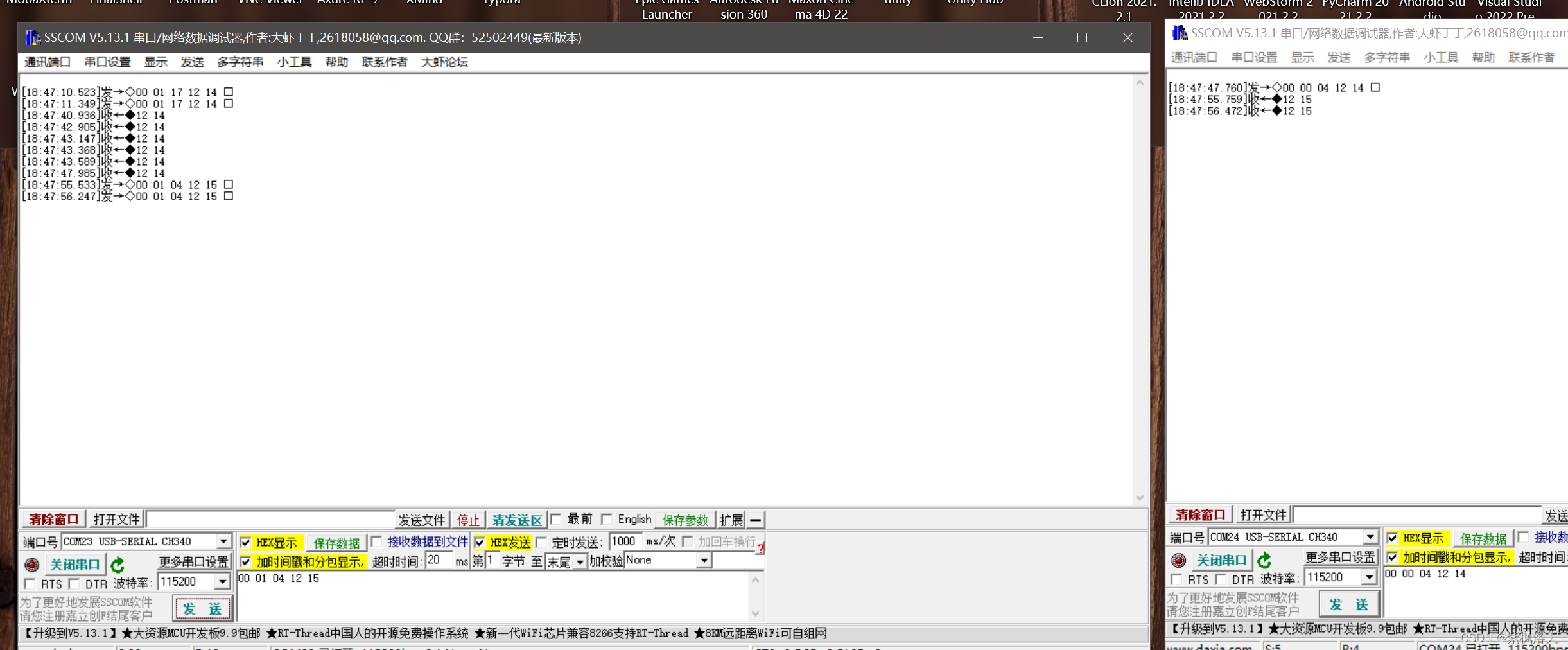

5V供电之后,  模块A发送什么, 串口B就接受到什么.   完全不用管地址那些

4 定点传输测试

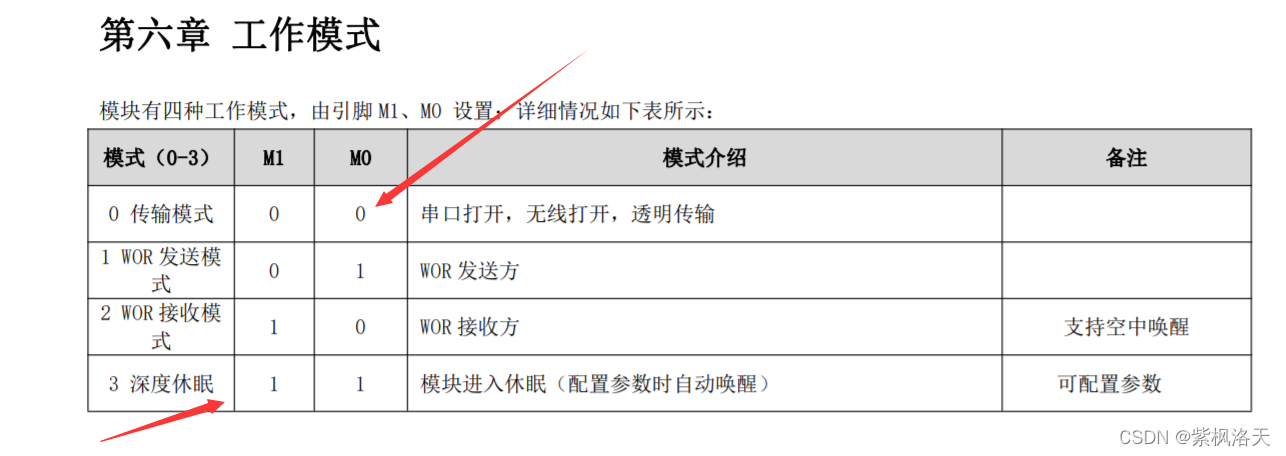

M0 m1如果配置00 就是普通传输模式, 如果11就是配置模式, 只有进入配置模式之后才能用上位机配置

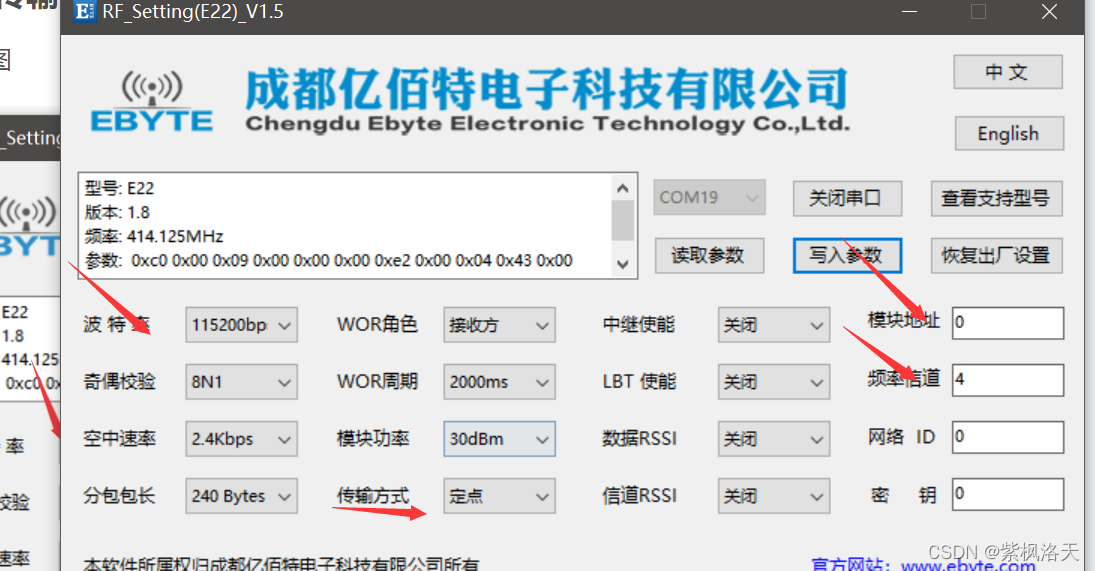

A设置如图

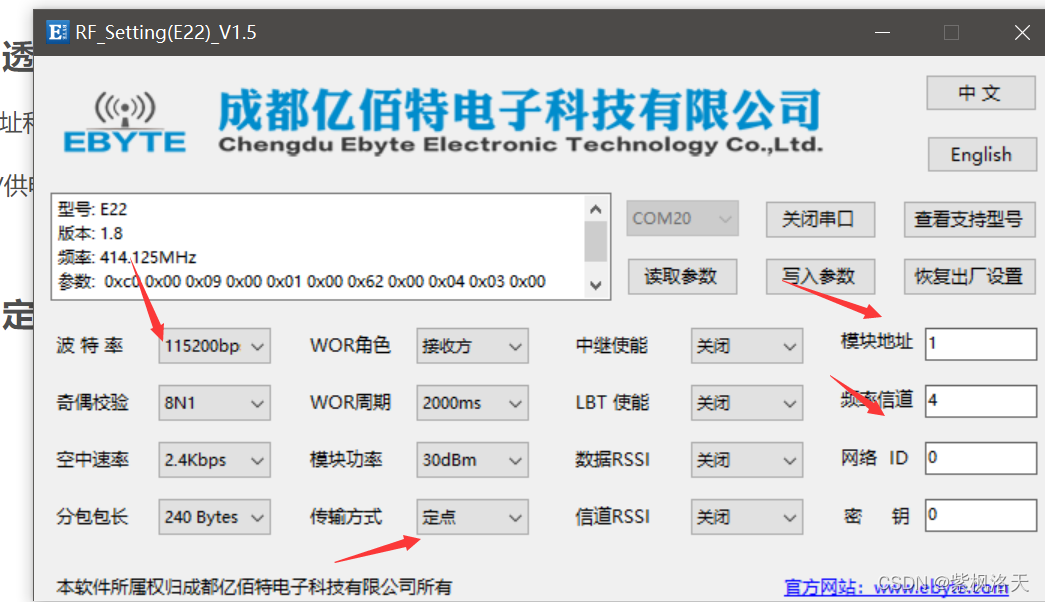

B设置如图
