亿佰特-E22系列Lora模块测试

最新推荐文章于 2025-03-02 21:48:16 发布
最新推荐文章于 2025-03-02 21:48:16 发布
阅读量867 收藏 12
点赞数 12
分类专栏： 硬件模块测试 文章标签： 物联网 iot 模块测试
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_37932346/article/details/141218414
版权

文章目录

使用usb-ttl连接lora模块接线方式

基础接线

usb-ttl的TXD接Lora模块RXD，RXD接Lora模块TXD，Lora模块的AUX悬空，Lora模块的VCC接usb-ttl模块的5V，Lora模块的GND接usb-TTL模块的GND。

深度休眠接线

M0,M1不与GND短接

配置模式接线

M0与GND短接，M1不与GND短接

传输模式接线

M0,M1与GND短接

WOR模式接线

M0不与GND短接，M1与GND短接

接线图

在这里插入图片描述

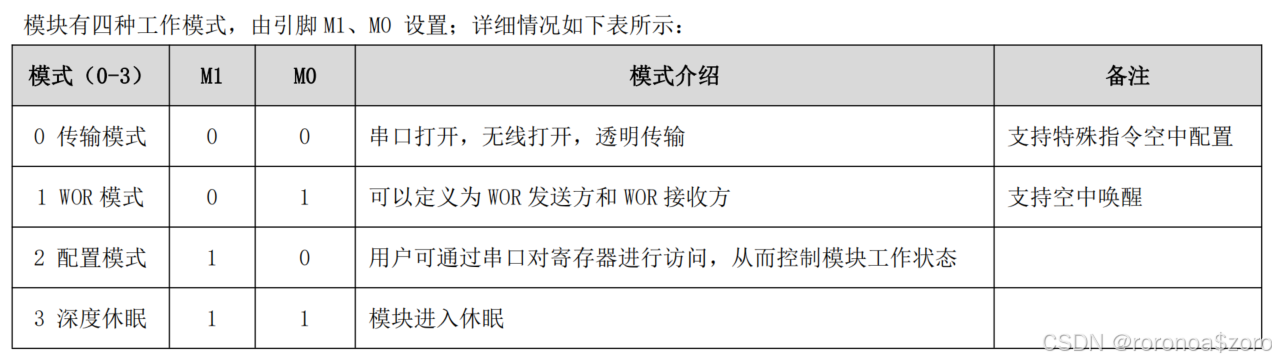

工作模式

在这里插入图片描述

Lora模块参数配置

下载亿佰特配置软件并配置参数

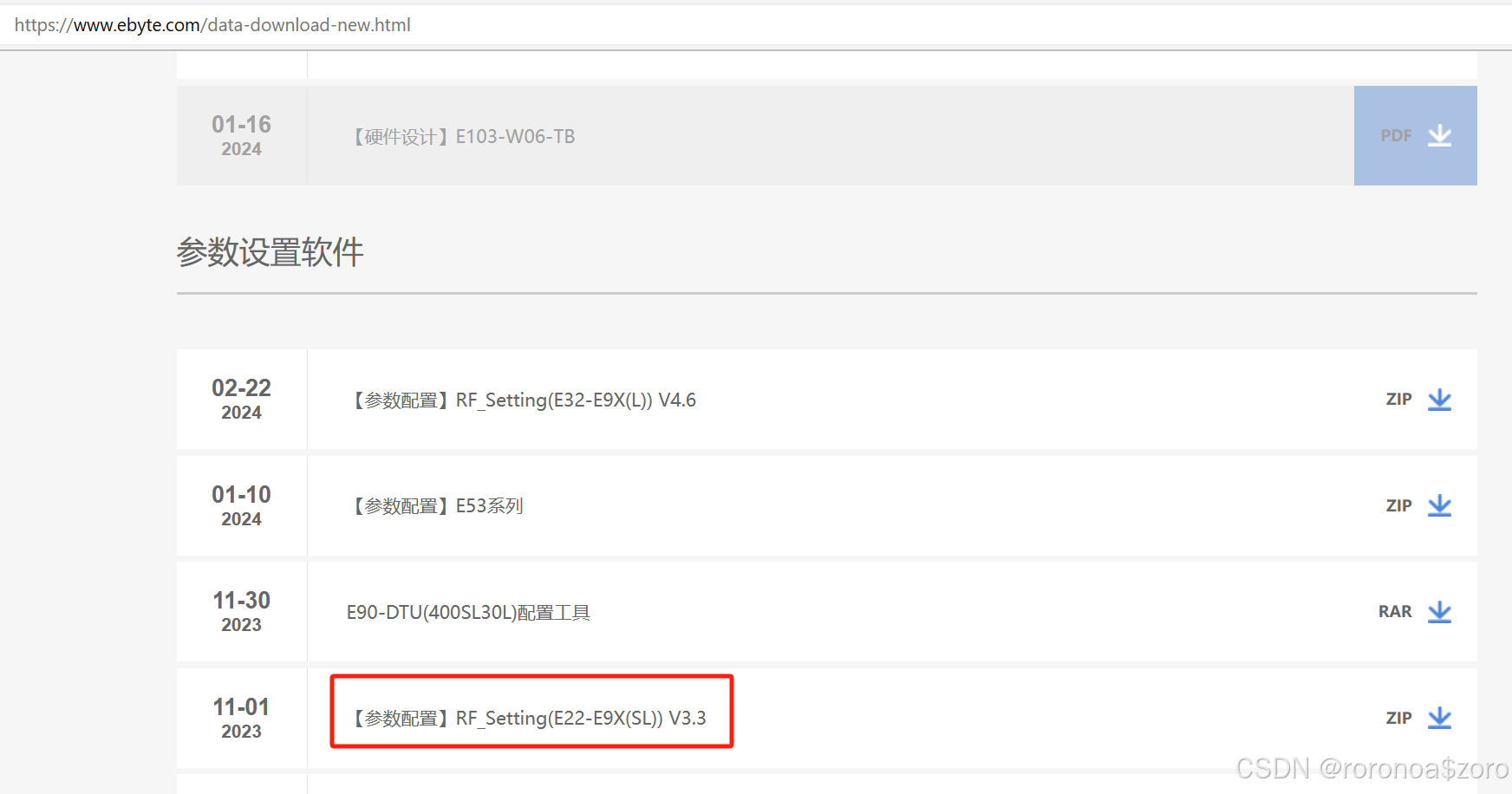

浏览器搜索亿佰特官网下载亿佰特兼容E22系列的串口软件RF_Setting并配置Lora模块参数

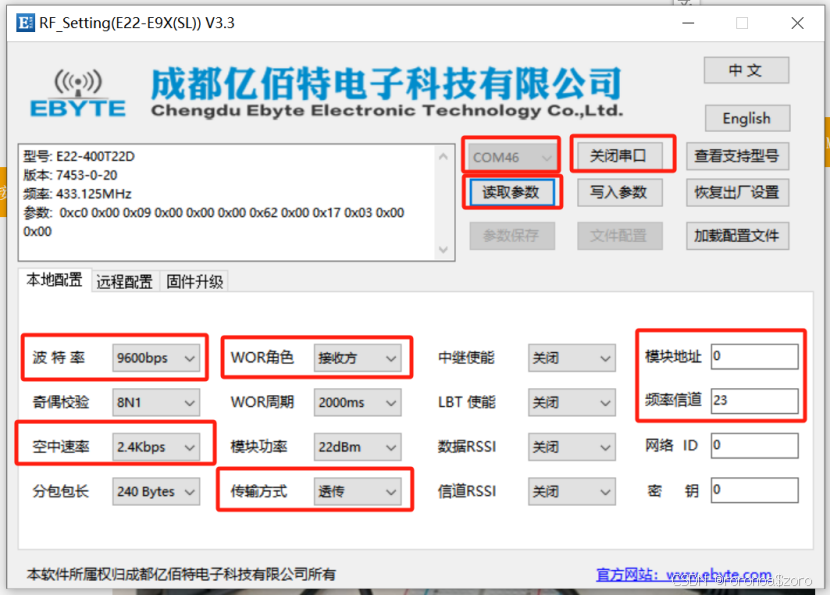

在这里插入图片描述

打开串口->读取参数->配置参数->写入参数

在这里插入图片描述

使用串口软件测试透明传输

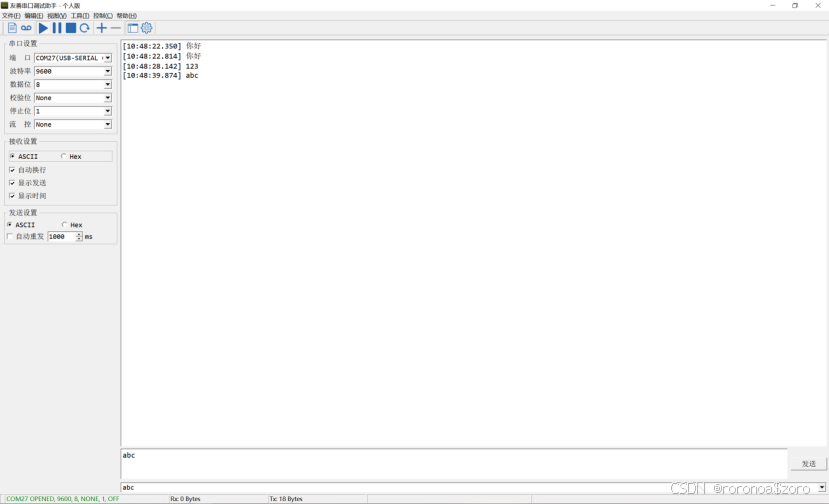

发送方发送消息

在这里插入图片描述

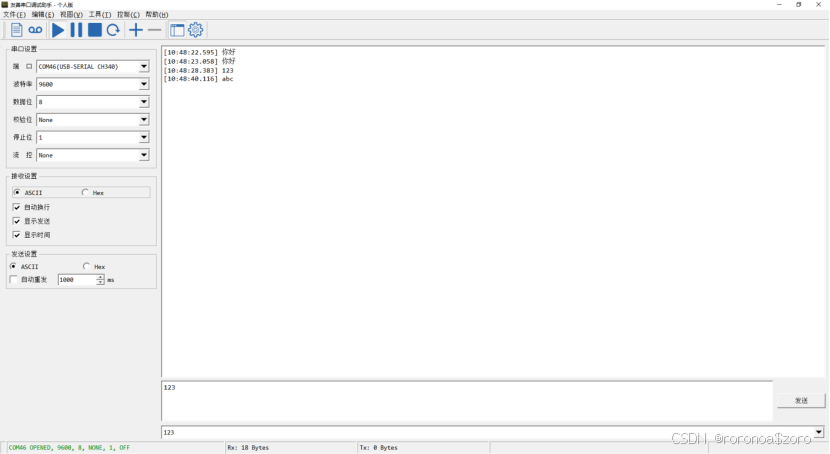

接收方接收消息

在这里插入图片描述
