carlife & carplay了解记录

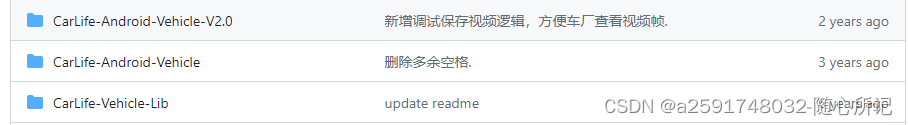

carlife: cGitHub - fmwalways/apollo-DuerOS: DuerOS

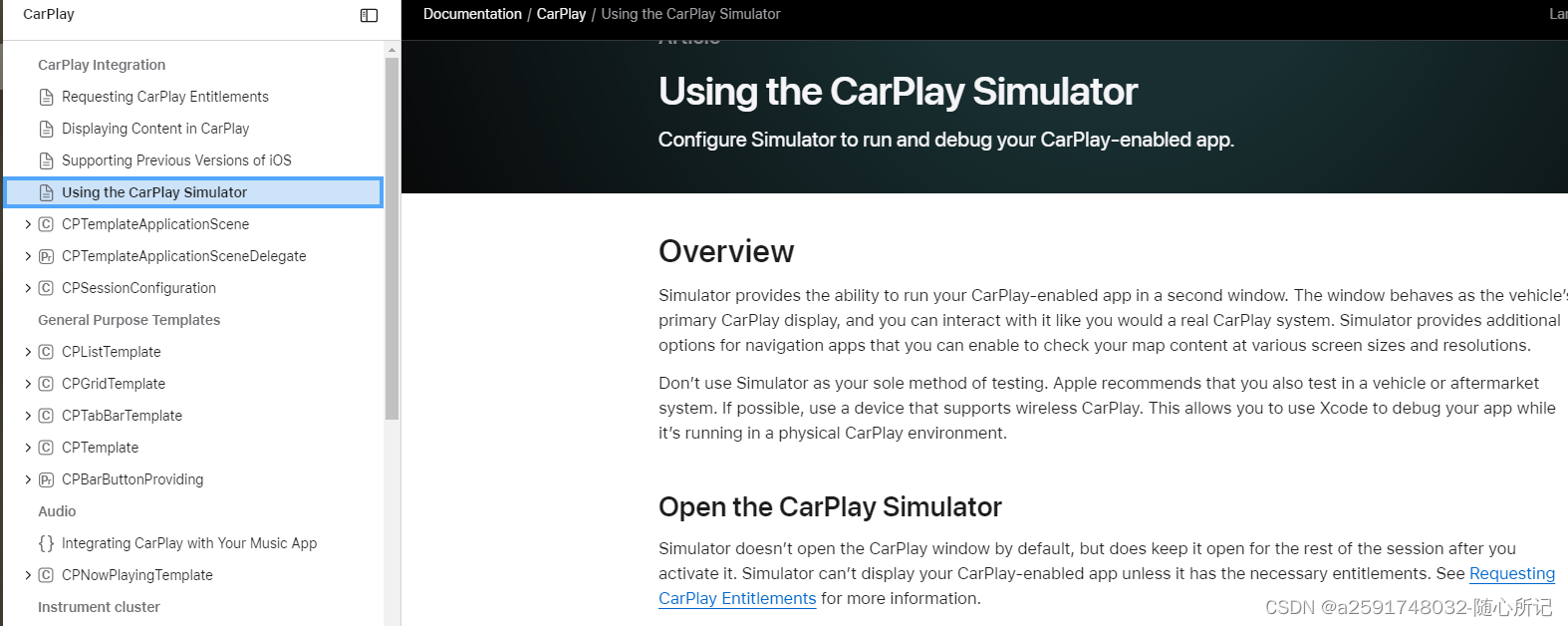

carplay: CarPlay | Apple Developer Documentation

         苹果的CarPlay使用了MFi（Made for iPhone/iPod/iPad）认证计划来确保硬件配件与iOS设备的兼容性和安全性。MFi认证包括了多个层面的认证和鉴权，以确保设备能够安全地与Apple的生态系统进行互操作。

       carplay主要有数据流、音频流、视频流、语音控制流、车机信息交互流
        车机信息交互流：将车身方向盘、屏幕等信息输入给到手机侧
        视频流：主要是视频的编解码，以及socket数据传输
        音频流：主要是多媒体声音socket
        整体实现主要在carplay 协议层来实现

        MFi 认证过程
        MFi认证过程涉及硬件、软件、以及加密认证等多个方面。以下是MFi认证和CarPlay鉴权的一些关键步骤：

1. MFi 芯片
MFi 芯片：MFi 设备中包含一个特殊的认证芯片。这些芯片在制造时已经经过Apple的认证，内置了密钥和证书，用于设备认证。
2. 加密认证
公钥和私钥对：每个MFi设备都有一对公钥和私钥。这些密钥对用于加密通信和设备认证。
设备证书：每个MFi设备在制造过程中都会被分配一个设备证书。这个证书由Apple签发，并包含设备的公钥。
3. 认证过程
当一个CarPlay设备连接到iPhone时，以下是认证过程的关键步骤：

设备连接：

当CarPlay设备（例如汽车的娱乐系统）连接到iPhone时，双方开始建立通信。
证书交换：

CarPlay设备发送其设备证书给iPhone。这个证书由Apple签发，并包含设备的公钥。
验证证书：

iPhone使用Apple的公钥验证CarPlay设备的证书，以确认其真实性和有效性。
挑战和响应：

iPhone生成一个随机数作为挑战，并使用CarPlay设备的公钥加密这个随机数。
CarPlay设备使用其私钥解密这个挑战，生成一个响应，并发送回iPhone。
验证响应：

iPhone验证响应的正确性。如果响应正确，则认证成功，表明CarPlay设备确实拥有相应的私钥，并且是受信任的MFi设备。
数据加密
在认证通过后，CarPlay设备和iPhone之间的通信使用加密通道进行。这确保了传输数据的机密性和完整性。

TLS/SSL 加密
TLS/SSL 协议：认证通过后，数据传输通常使用TLS/SSL协议进行加密。这些协议确保了数据在传输过程中不会被窃听或篡改。
对称加密：使用对称密钥加密通信数据，提高传输效率。
认证芯片的作用
MFi认证芯片是整个认证过程的核心。它存储了私钥，并确保只有合法的MFi设备可以成功完成认证过程。未经认证的设备无法通过这一鉴权步骤，也无法与iPhone建立CarPlay连接。

实际操作示例
以下是一个简化的认证流程示意图：

CarPlay设备连接iPhone。
CarPlay设备发送设备证书给iPhone。
iPhone使用Apple的公钥验证设备证书。
iPhone生成挑战并使用设备公钥加密。
CarPlay设备解密挑战并生成响应。
iPhone验证响应，如果正确则认证通过。

MFI中的主要信息：
挑战：challenge data 可读写32bytes
证书号：device certificate serial number
挑战响应：challenge data response 只读64bytes
证书数据：certificate data 只读600bytes  around


和https类似：

1.1 客户端请求和服务器响应
客户端发起请求：客户端（例如浏览器）请求与服务器建立 HTTPS 连接。
服务器响应：服务器发送它的证书 server_cert.pem 给客户端。
1.2 客户端验证服务器证书
验证证书链：客户端验证服务器证书是否由受信任的 CA 签发。如果是自签名证书，客户端需要将服务器证书添加到信任存储中。
验证证书有效性：检查证书的有效期和其他属性。
1.1 密钥交换
生成会话密钥：客户端生成一个随机数作为会话密钥，并使用服务器的公钥加密该会话密钥。
发送会话密钥：客户端将加密后的会话密钥发送给服务器。
1.4 服务器解密会话密钥
解密会话密钥：服务器使用它的私钥解密会话密钥。
准备开始加密通信：现在双方都有相同的会话密钥，可以使用对称加密算法（如 AES）进行加密通信。
1.5 数据加密和解密
1.6  数据加密
发送数据时：发送方（客户端或服务器）使用会话密钥对数据进行加密。
加密算法：常用对称加密算法如 AES。
