思科Cisco--不同vlan间通信

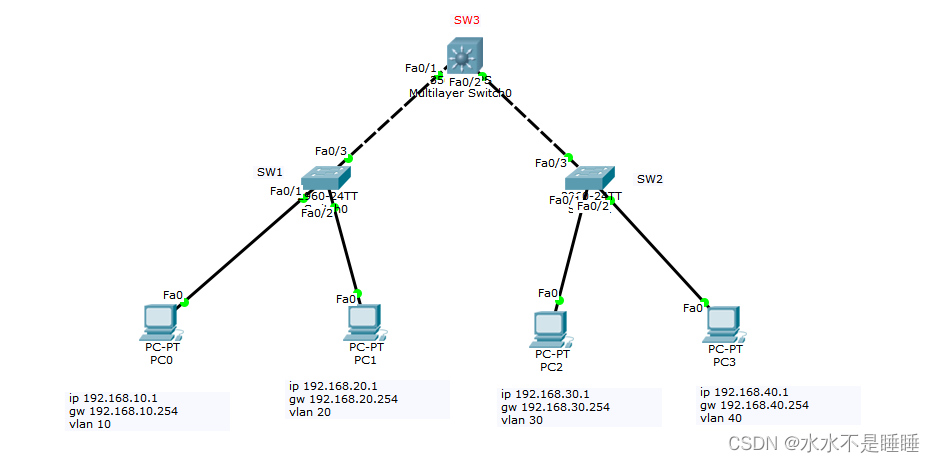

第一步:创建拓扑

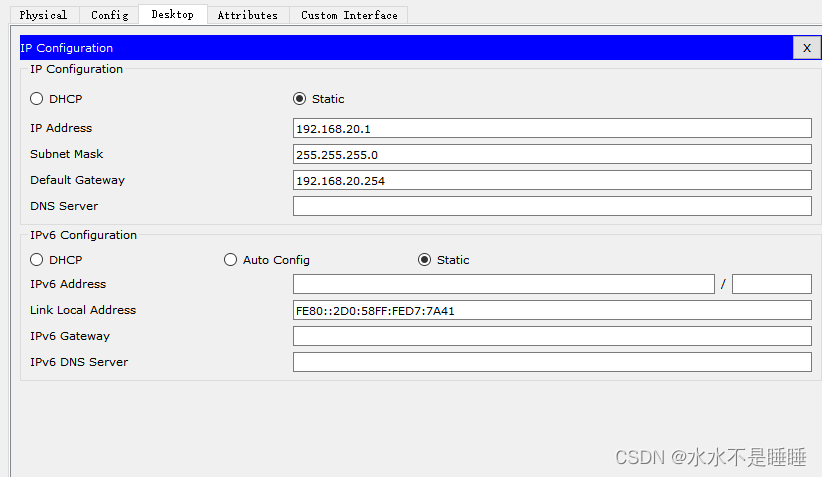

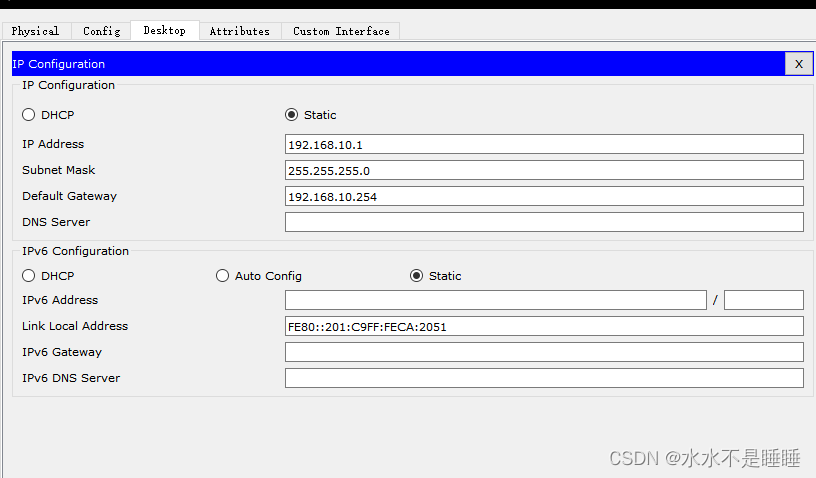

第二步:给pc配置ip地址与网关


vlan 30 与vlan 40 的pc 配置与上面相同 ip,网关地址不同

第三步:点开SW1交换机给vlan10 vlan20 绑定接口

进入配置模式

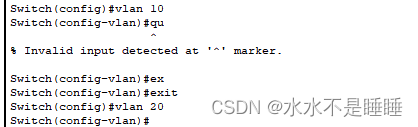

创建vlan

VLAN 10
interface gigabitEthernet 0/1 进入接口
switchport mode access
switchport access vlan 10 绑定vlan在接口上设置为access口

VLAN 20
interface gigabitEthernet 0/2 进入接口
switchport mode access
switchport access vlan 20 绑定vlan在接口上设置为access口

进入SW1交换机的0/3口 设置trunk 允许vlan通过
interface fastEthernet 0/3 进入接口
switchport mode trunk
switchport trunk allowed vlan all 允许vlan通过,设置为trunk口

第四步: 打开SW2交换机 (与SW1交换机配置相仿,可以自己尝试)

SW 2交换机代码
enable
configure
vlan 30
vlan 40

int f 0/1
sw m a
sw a vlan 30

int f 0/2
sw m a
sw a vlan 40

int f 0/3
sw mo t
sw t a v all

第五步打开SW 3交换机 给vlan配置网关实现不同vlan通信

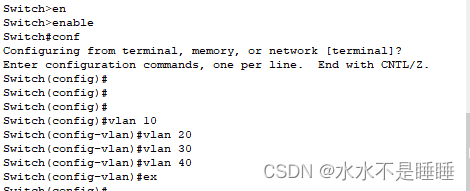

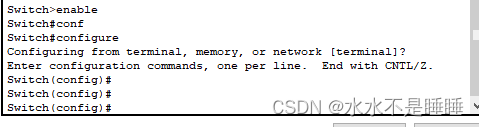

进入配置模式,创建VLAN

进入vlan 配置网关地址(4个VLAN配置相同,地址不同)

代码
vlan 10
vlan 20
vlan 30
vlan 40

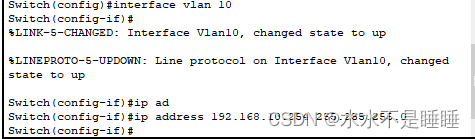

interface vlan 10
ip address 192.168.10.254 255.255.255.0

interface vlan 20
ip address 192.168.20.254 255.255.255.0

interface vlan 30
ip address 192.168.30.254 255.255.255.0

interface vlan 40
ip address 192.168.40.254 255.255.255.0

配置完网关后 进入接口打通trunk
interface fastEthernet 0/1
switchport trunk encapsulation dot1q

interface fastEthernet 0/2
switchport trunk encapsulation dot1q
最后打开路由功能

ip routing

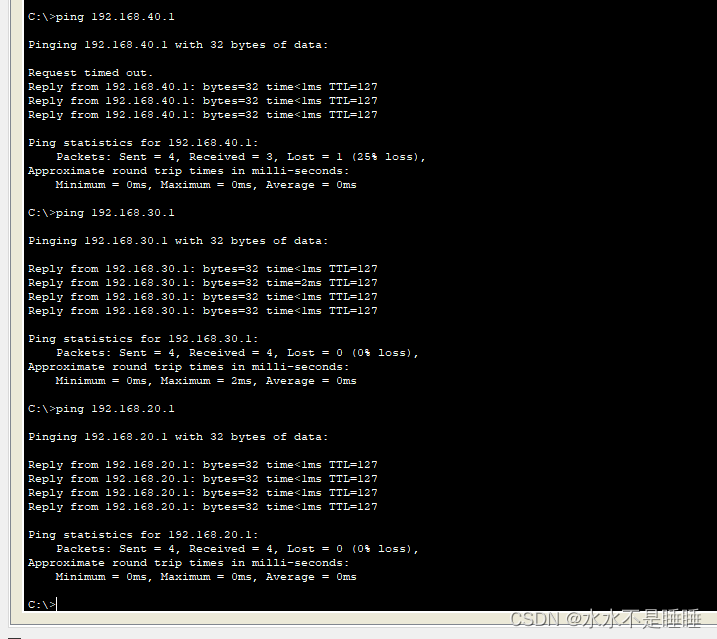

最后不同vlan通信,实现全网通
