三 block的类型及内存管理

回顾及前言：

上篇文章中，我们看到了block的底层实现，知道了block作为oc对象，会封装函数及函数调用环境，而且我们知道函数指的是block代码体，函数调用环境其实就是block代码体所引用的外部变量。我们也可以换个常见的说法，block对象会捕获block代码体用到的外部变量。这篇文章，重头戏就在外部变量这个概念上。外部变量不同，block对象的类型也会不同，而block类型不同，就会导致内存管理的差别。所以本文将分别介绍block的类型和block的内存管理。

（一） block的类型

在上一篇，我们可以看到__main_block_impl构造函数中将isa指针赋值为_NSConcreteStackBlock，_NSConcreteStackBlock就是block的一种类型，那么block一共几种类型呢？先说结论，block一共有三种类型（全局、栈、堆的概念，属于编程基础知识，不在本文的介绍范围）：

_NSConcreteGlobalBlock：全局block，当代码体捕获了全局变量、静态局部变量。
_NSConcreteStackBlock：栈block，当代码体没有捕获变量或捕获了非静态局部变量（甭管是基本类型如int还是引用类型如NSObject *，都是静态局部变量，关于引用类型如果不明白啥意思，推荐去看一下C语言指针部分内容）时。
_NSConcreteMallocBlock：堆block，栈block执行copy操作，会变成堆block。

下面用代码实际展示一下上述三种情况，注意是mrc模式下

//MRC
int a = 10;
int main(int argc, const char * argv[]) {
   @autoreleasepool {
       //global block
       void (^block1)(void) = ^{
           NSLog(@"%d",a);
       };
       NSLog(@"%@",[block1 class]); //__NSGlobalBlock__

       static int b = 20;
       void (^block2)(void) = ^{
           NSLog(@"%d",b);
       };
       NSLog(@"%@",[block2 class]);//__NSGlobalBlock__

       void (^block3)(void) = ^{

       };
       NSLog(@"%@",[block3 class]);//__NSGlobalBlock__

       //stack block
       int c = 10;
       void (^block4)(void) = ^{
           NSLog(@"%d",c);
       };
       NSLog(@"%@",[block4 class]);//__NSStackBlock__

       NSObject *obj = [[NSObject alloc]init];
       void (^block5)(void) = ^{
           NSLog(@"%@",obj);
       };
       NSLog(@"%@",[block5 class]);//__NSStackBlock__
       NSLog(@"下面是copy操作");
       NSLog(@"%@",[[block1 copy] class]); //__NSGlobalBlock__
       NSLog(@"%@",[[block2 copy] class]); //__NSGlobalBlock__
       NSLog(@"%@",[[block3 copy] class]); //__NSGlobalBlock__
       NSLog(@"%@",[[block4 copy] class]); //__NSMallocBlock__
       NSLog(@"%@",[[block5 copy] class]); //__NSMallocBlock__
   }
   return 0;
}

那么在arc模式下呢？代码如下：

//ARC
int main(int argc, const char * argv[]) {
    @autoreleasepool {
        int c = 10;
        NSLog(@"%@",[^{
            NSLog(@"%d",c);
        } class]); //__NSStackBlock__
        void (^block1)(void) = ^{
            NSLog(@"%d",c);
        };
        NSLog(@"%@",[block1 class]); //__NSMallocBlock__
    }
    return 0;
}

我们可以看到，在ARC模式下，block创建后，只要被强引用，编译器就会自动对其进行copy操作，block就从__NSStackBlock__类型变为__NSMallocBlock__。
在这里，有必要总结下，在ARC模式下，什么情况下block会被自动copy，什么情况下block需要手动copy。
自动copy：

block被强制针引用；
block作为函数返回值或函数参数时；
GCD API中的block；
OC的API中包含有usingBlock字样的函数；
手动copy：
TODO

（二） block的内存管理

block既然是OC对象，那么它也使用引用计数进行内存管理。根据block的类型不同，规则如下：
__NSMallocBlock__的block copy操作后，引用计数如何改变呢？这个问题需要确定下。TODO

类型	copy操作
NSGlobalBlock	NSGlobalBlock
NSStackBlock	NSMallocBlock
NSMallocBlock	NSMallocBlock

需要注意的是，当block捕获对象类型的自动变量时，block需要对捕获的对象进行内存管理，谁使用谁负责，请看代码：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  NSObject *__strong obj;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, NSObject *__strong _obj, int flags=0) : obj(_obj) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};

static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src)
{
	_Block_object_assign((void*)&dst->obj, (void*)src->obj, 3/*BLOCK_FIELD_IS_OBJECT*/);
}

static void __main_block_dispose_0(struct __main_block_impl_0*src)
{
	_Block_object_dispose((void*)src->obj, 3/*BLOCK_FIELD_IS_OBJECT*/);
}

我们看到，当block捕获对象类型的自动变量时，block内部会有一个__strong类型的成员变量指向这个被捕获的对象。同时相对于捕获int类型的变量，desc内部增加了copy和dispose两个函数指针。
当对stack类型的block进行copy操作时，会调用desc内的copy，对block内的__strong类型的成员变量进行_Block_object_assign操作，导致其引用计数+1，从而确保，block的代码体在执行的时候，obj没有被释放掉，dispose同理。

（三）循环引用问题

我们知道，面向对象的编程语言都需要处理内存管理的问题，内存管理的方式有很多，比如垃圾回收，引用计数等。引用计数方式的内存管理存在一个致命缺陷，那就是循环引用导致的内存泄漏。block也存在这种问题，请看下面代码：

@interface Person : NSObject
@property(nonatomic,copy)void (^block1) (void);
@end

int main(int argc, const char * argv[]) {
    Person *person = [[Person alloc]init];
    person.block1 = ^{
        NSLog(@"%@",person);
    };
    return 0;
}

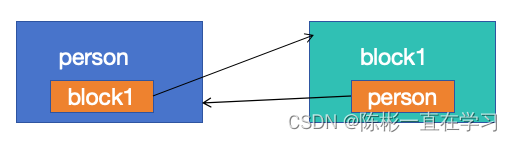

上述代码，person和它的成员变量block1循环引用，下面是它的循环引用关系图：
使用__strong指针的的引用计数关系图
循环引用关系一目了然，如何破解呢？当然是使用__weak指针

int main(int argc, const char * argv[]) {

    Person *person = [[Person alloc]init];
    __weak Person *weakPerson = person;
    person.block1 = ^{
        NSLog(@"%@",weakPerson);
    };

    return 0;
}

使用__weak指针后，block结构体中person成员即为Person *__weak weakPerson，对person是弱引用，不会导致person的引用计数+1。

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  Person *__weak weakPerson;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, Person *__weak _weakPerson, int flags=0) : weakPerson(_weakPerson) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

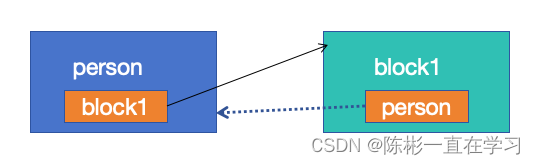

使用__weak指针后，block结构体中person成员即为Person *__weak weakPerson，对person是弱引用，不会导致person的引用计数+1，所以它们的关系图变为下图，从而解决循环引用的问题：
使用__weak指针后的引用计数关系图
在block循环引用这个话题下，有一个相对复杂且值得注意的问题：block的嵌套和__weak、__strong的配合使用，下面我们展开来讲一下：

int main(int argc, const char * argv[]) {
    Person *person = [[Person alloc]init];
    person.block1 = ^{
        void (^blockInter)(void) = ^{
            NSLog(@"%@",person);
        };
        blockInter();
    };
    return 0;
}

观察上述代码，会有循环引用的问题吗？block1和blockInter是两个block，乍看之下，感觉block1并未引用person，而强引用person的blockInter并不属于person的属性，block1和person之间并未形成循环引用，真的如此吗？并非如此。
想直观的弄明白这个问题，我们需要分析一下block的构造函数以及block代码体对应的函数。
同样编译为c++，我们先看blockInter的构造函数：__main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, Person *__strong _person, int flags=0) ，其中包含一个__strong person，这个很容易理解，因为blockInter代码体引用了__strong person。然后我们看一下block1的代码体对应的函数：static void __main_block_func_1(struct __main_block_impl_1 *__cself)，我们知道，blockInter的构造函数是在这个函数中调用的，且需要传入一个__strong _person的参数，那么这个参数从哪来呢？看来只能来自于block1代码体对应的函数的入参了，即struct __main_block_impl_1 *__cself)，而这个类型正是block1对象，所以，block1对象必须有个成员变量指向person，而编译后的c++代码也正是如此：

struct __main_block_impl_1 {
  struct __block_impl impl;
  struct __main_block_desc_1* Desc;
  Person *__strong person;
  __main_block_impl_1(void *fp, struct __main_block_desc_1 *desc, Person *__strong _person, int flags=0) : person(_person) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

所以，总结一下，当block嵌套时，如果内层的block引用了外部的某个对象，那么从这个对象所在层定义的block到内层block，每一层block都会对这个对象形成引用，我个人称之为block的穿透引用。所以上述例子中，外层的block1和person形成了循环引用，而内层的blockInter由于没有被person强引用，只是单方面引用person，并不会形成循环引用。所以正确的代码应该如下：

int main(int argc, const char * argv[]) {
    Person *person = [[Person alloc]init];
    __weak Person *weakPerson = person;
    person.block1 = ^{
        __strong Person *strongPerson = weakPerson;
        void (^blockInter)(void) = ^{
            NSLog(@"%@",strongPerson);
        };
        blockInter();
    };
    return 0;
}

那么__strong啥时候使用呢？这就要具体分析每一个block的引用计数关系图了。还是上述例子，对于block1，person强引用block1，而block1内部又强引用person，故会发生循环引用，所以通过__weak指针，取消block1对person的强引用。对于内部blockInter，person并未引用blockInter，所以blockInter内部是可以强引用person的，由于blockInter没有被其他对象强引用且blockInter的声明和调用都在block1的代码体内，所以当block1代码体对应的函数执行的时候，blockInter的代码体就会执行，而此时，person是没有销毁的，所以这里__weak和__strong都可以，但是当blockInter被person外的其他对象强引用，且blockInter的代码体的调用是在block1代码体之外进行，那么，blockInter内部对person的引用就必须是__strong，因为blockInter的代码体执行的时候，person可能已经销毁，所以必须用strong保着person的命。
故，block的多层嵌套时，__weak、__strong的使用需要分析每层block对象的引用关系来确定。
