DLP显示系统简介

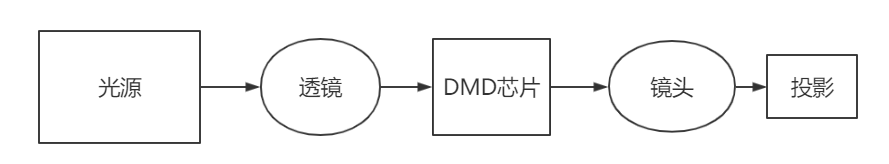

1. 简单流程

    光源，提供红，蓝，绿三色光，提供的技术有多种，比如白光+色轮，LED单色光，激光等等。

    透镜，用于汇聚光束。（个人理解，不一定正确）

    DMD芯片，将输入的图形信号 转换成 光信号，照射到镜头

    镜头，将光投影出去



2. 以DMD为核心的DLP芯片组

    DLP芯片组包括，DMD显示面板，DLPC驱动IC，DLPA电控制IC。

2.1 DMD显示面板

    DMD是由上百万个铝片材质组成的微镜矩阵，每个微镜显示一个像素点。

   2.11 像素颜色

        每个微镜有两种翻转状态，+12度和-12度（有一些DMD芯片能做到+/-17度翻转），当处于+12度时，微镜将光反射到镜头，形成亮点，当处于-12度时，微镜没有将光反射到镜头，形成暗点。

        所以通过控制微镜的+/-12度翻转，是像素点形成黑，白两种状态。

        在单位时间内，通过控制微镜+12度和-12度状态的时间比例，利用人的视觉残留，使像素点形成灰度。

        在单位时间内，通过控制反射到微镜上的红，蓝，绿色光的时间比例，利用人的视觉残留，使像素点形成颜色。



    2.12 一帧画面

         DLPC将图形RGB信号 转换成 DMD面板所能接收的特定的数据序列，将图像信息转换为微镜的偏转状态，协同DLPA光源控制，使每个像素显示不同的色彩，组成一帧画面。

2.2 DLPC驱动IC

    2.21 DLPC是DLP系统的控制中心。

        视频信号格式转换，将接收的RGB信号 转化成 DMD面板所能接收的特定的数据序列，输出给DMD面板。

        控制DMD协调工作。

        控制DLPA协调工作。

        梯形矫正。

    2.22 DLPC初始化流程

        外部主控输入Proj_ON(即低电平到高电平)给DLPC

        -> DLPC从flash加载code -> 软件运行 -> 准备完成，输出HOST_IRQ通知外部主控

        -> 外部主控通过IIC初始化DLPC

2.3 DLPA电源控制

    背光供电

    DMD面板供电

    温度传感器（选配）

    亮度传感器（选配）

    马达驱动（选配）
