LCD液晶显示屏通光原理——液晶夹层

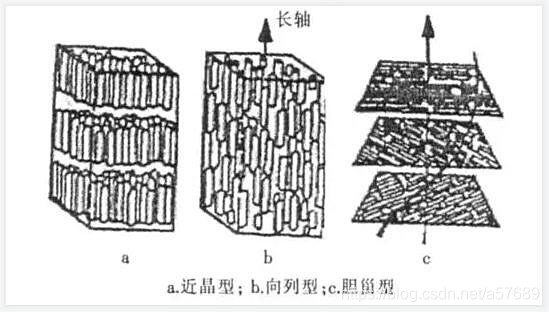

顾名思义，液晶显示屏就是利用“液晶”作为显示器的材料，那么什么是液晶呢？其实液晶是介于固体和液体之间的物质，加热时会出现透明的液体，冷却时会结晶成混沌的固态，液晶是一种分子排列规则的有机化合物。液晶按分子结构可分为三种类型：粘土状近晶液晶、向列相液晶（类似细火柴棒）和胆固醇状胆甾相液晶。这三种液晶的物理性质不尽相同，因为液晶显示器屏第二类闪族液晶，分子呈长棒状，在自然状态下，这些长棒状分子的长轴大致平行。

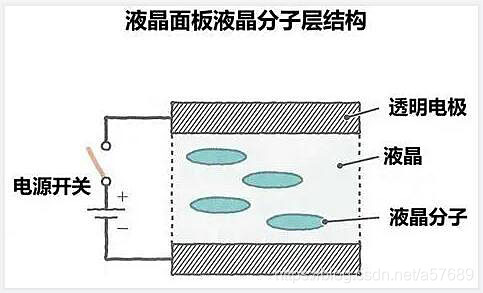

随着研究的深入，人们开始掌握液晶的许多其他性质：当液晶通电时，液晶分子排列有序，能使光易于通过；通电或不通电都可以让液晶阻挡或让光线像门一样通过。这样可以控制光的两种状态是液晶显示屏形成图像的前提，当然也需要配合一定的结构来实现光到图像的转换，下面我们先来看看原始的单色液晶显示屏。

液晶通光原理
液晶显示屏有许多不同的结构，但其原理基本上是相似的，所以让我们举一个例子。
TN（扭曲柱）是一种单色LCD面板，包含两种相当敏感的无钠玻璃材料，称为柱，中间有一层液晶，结构像“三明治”我们把注意力集中在中间层，即液晶层，液晶不仅仅流入中间层，而是流入中间层的两个内脊，这两个内脊基本上是这样的。液晶分子的排列是精确的，因为如果没有精确的排列，光就不能顺利通过液晶部分。为了达到整齐排列的效果，进行这些精细的排列，液晶分子将沿着凹槽排列，凹槽非常平行，因此分子也完全平行。
我们通常称之为上下两层，上下两层排列整齐，液晶分子排列整齐，但排列方向不同，液晶分子上夹层根据上导槽，液晶分子根据下夹层根据上导槽，液晶分子根据下导槽。在生产过程中，上下（垂直90度）重叠，即上液晶分子的排列是水平的，下液晶分子的排列是垂直的液晶分子位于上下两层之间，靠近上层的液晶分子水平排列，靠近下层的液晶分子垂直排列。

从整体上看，液晶分子的排列就像一个螺旋状的演化，而演化的关键是分子间的夹层。在夹层中设置了一个称为偏振滤光片的关键装置，该装置安排和传输与上下夹层中的条纹相同的角度的光，假设在正常情况下，当光从上到下底部，通常只能穿透一个角度的光，通过上层过滤器进入上层夹层的凹槽，然后通过设置液晶分子的扭转通道从下层过滤器形成通路。完全穿透光线。一旦这些液晶分子被电极驱动，由于外部电压的作用，液晶分子不再以正常的方式排列，而是垂直排列，因此光不能通过；导致屏幕上的黑色。这就产生了白色的光传输（即当电源不工作时），当不能说（当电源不工作时），字符可以在屏幕上显示，这是最简单的显示原理。看到这里，你可能会问，为什么当液晶显示屏通电时不透光？由于屏幕在正常情况下工作，所以对光不透光,能量减少调节是有效的。
