专题十七：NAT技术

一、NAT简介

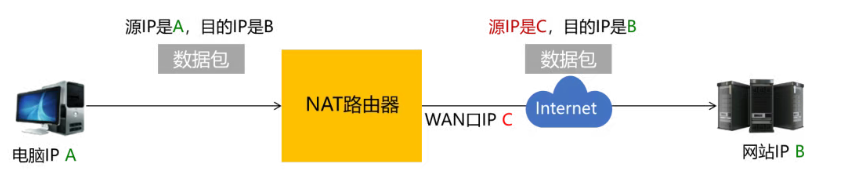

NAT（Network Address Translation）网络地址转换是将IP数据报文头中的IP地址转换为另一个IP地址的过程。

IPv4地址枯竭已成为制约网络发展的瓶颈。尽管IPv6可以从根本上解决IPv4地址空间不足问题，但目前众多网络设备和网络应用大多是基于IPv4的，因此在IPv6广泛应用之前，一些过渡技术（如CIDR、私网地址等）的使用是解决这个问题最主要的技术手段。NAT主要用于实现内部网络（简称内网，使用私有IP地址）访问外部网络（简称外网，使用公有IP地址）的功能。当内网的主机要访问外网时，通过NAT技术可以将其私网地址转换为公网地址，可以实现多个私网用户共用一个公网地址来访问外部网络，这样既可保证网络互通，又节省了公网地址。

A、B、C类地址中各预留了一些地址专门作为私有IP地址：

A类：10.0.0.0 ~ 10.255.255.255

B类：172.16.0.0 ~ 172.31.255.255

C类：192.168.0.0 ~ 192.168.255.255

二、NAT分类

分类		转换内容	是否转 换端囗	适用场景
源NAT	NAPT	源IP地址	是	适合大星的私网用户访问Internet场景。大量私网地址转换为少量公网地址，在转换过程中同时转换报文的地址和端口。
	Easy IP	源IP地址	是	适合公网接口通过拨号方式动态获取公网地址，转换后IP地址不固定，无法在NAT地址池中配置固定的地址场景。或申请到的静态公网地址仅可用于配置公网接口，无法在NAT地址池中配置固定地址段的场景。
目的NAT	NAT Server	目的IP地址	可选	适用于私网地址与公网地址、私网地址与公网端口、私网端口与公网地址、私网端口与公网端口存在固定映射关系场果，通过配置nat server命令实现。
双向NAT	源NAT+NAT Server	源IP地址+目的IP地址	可选	适合源和目的地址同时需要转换，且目的地址转换前后存在固定映射关系的场景。需要分别配置源NAT策略和nat server命令实现,

三、源NAT

源NAT（Source NAT）简称SNAT，它的主要功能是在数据包离开私有网络进入公网时，修改数据包的源IP地址，目的是为了让私有网络中的设备能够使用‍公共IP地址与外部网络通信，源NAT通常在边界路由器或者防火墙上实现。源NAT一般分为Basic NAT、NAPT、Easy IP三种方式。

Basic NAT方式属于一对一的地址转换，在这种方式下只转换IP地址，而不处理TCP/UDP协议的端口号，一个公网IP地址不能同时被多个私网用户使用。【不常用】

静态NAT的配置

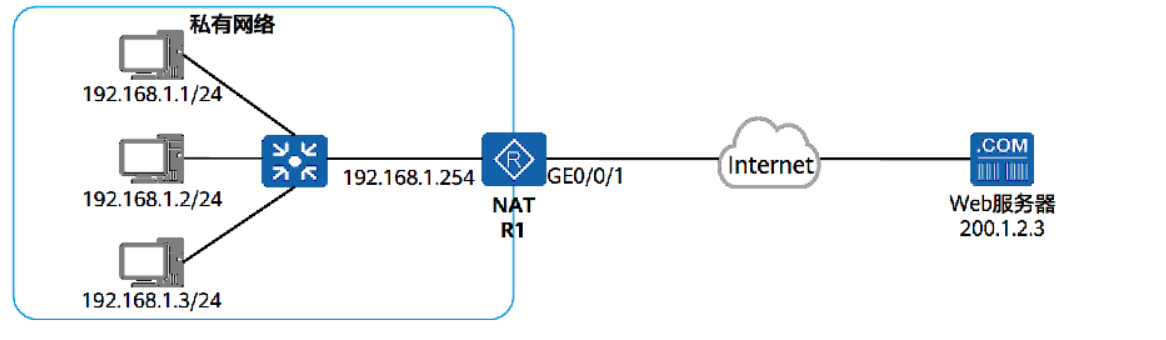

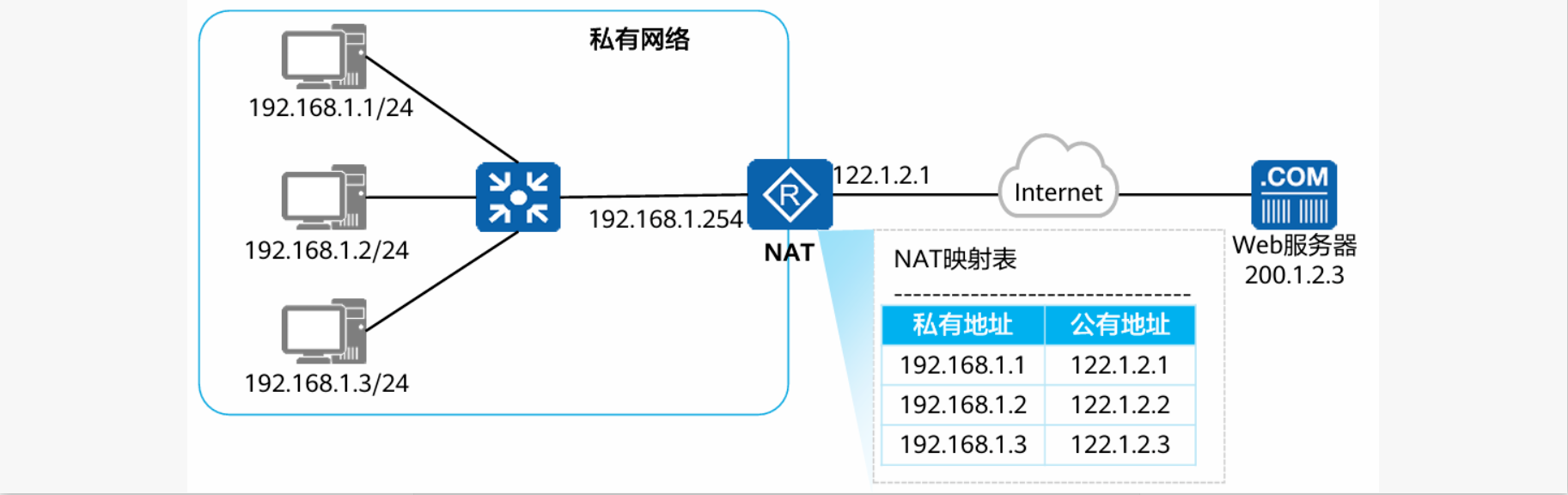

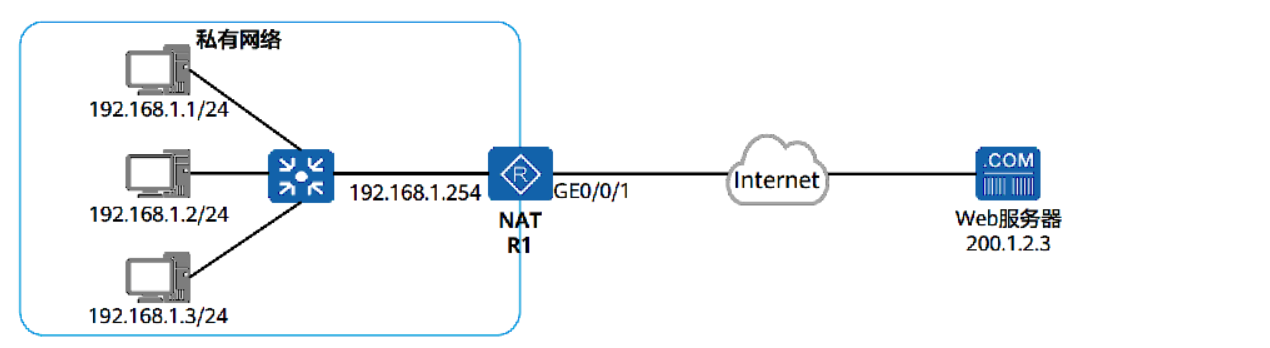

在R1上配置静态NAT将内网主机的私有地址一对一映射到公有地址。
[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1lip address 122.1.2.1 24
[R1-GigabitEthernet0/0/1]nat static global 122.1.2.1 inside 192.168.1.1
[R1-GigabitEthernet0/0/1]nat static global 122.1.2.2 inside 192.168.1.2
[R1-GigabitEthernet0/0/1]nat static global 122.1.2.3 inside 192.168.1.3

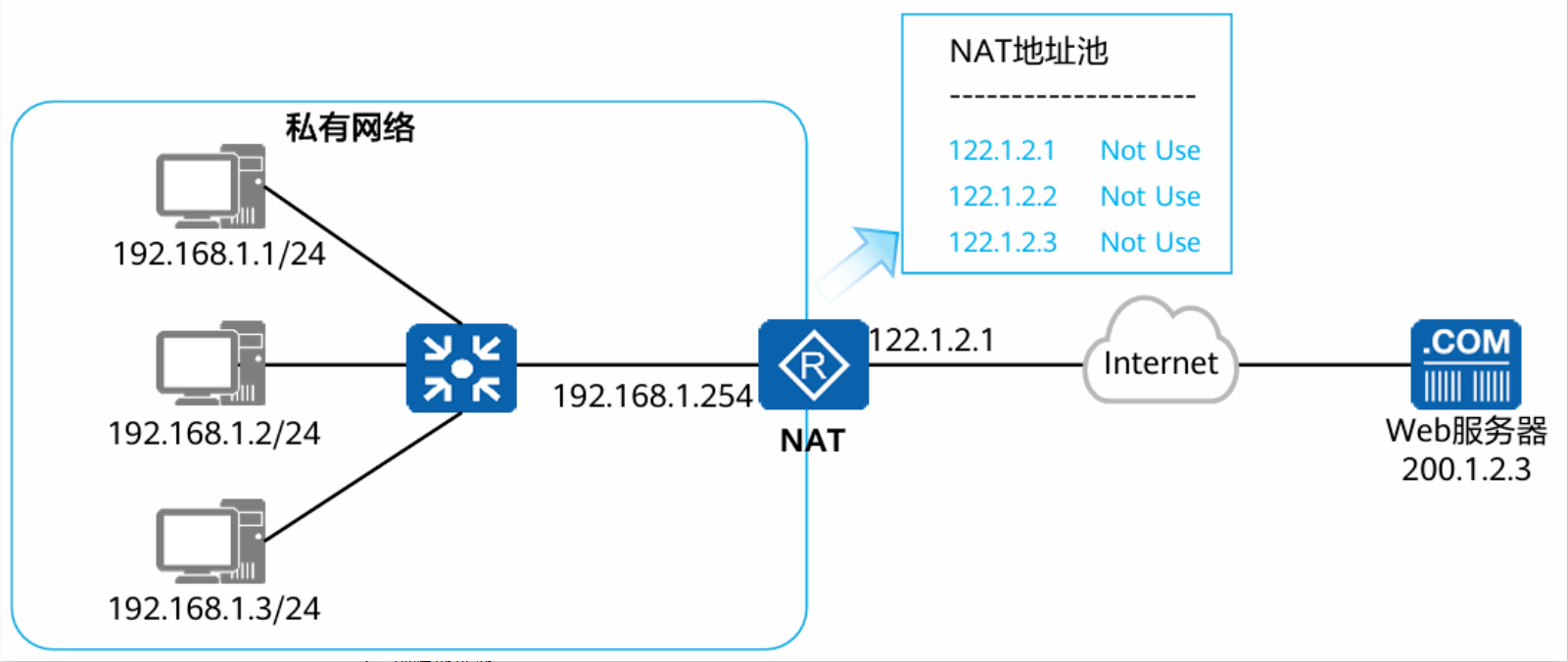

动态NAT∶静态NAT严格地一对一进行地址映射，这就导致即便内网主机长时间离线或者不发送数据时，与之对应的公有地址也处于使用状态。为了避免地址浪费，动态NAT提出了地址池的概念:所有可用的公有地址组成地址池。

当内部主机访问外部网络时临时分配一个地址池中未使用的地址，并将该地址标记为“In Use”。当该主机不再访问外部网络时回收分配的地址，重新标记为“Not Use”。

动态NAT的配置

在R1上配置动态NAT将内网主机的私有地址动态映射到公有地址。
[R1]nat address group 1 122.1.2.1 122.1.2.3[R1]acl 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]quit
[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

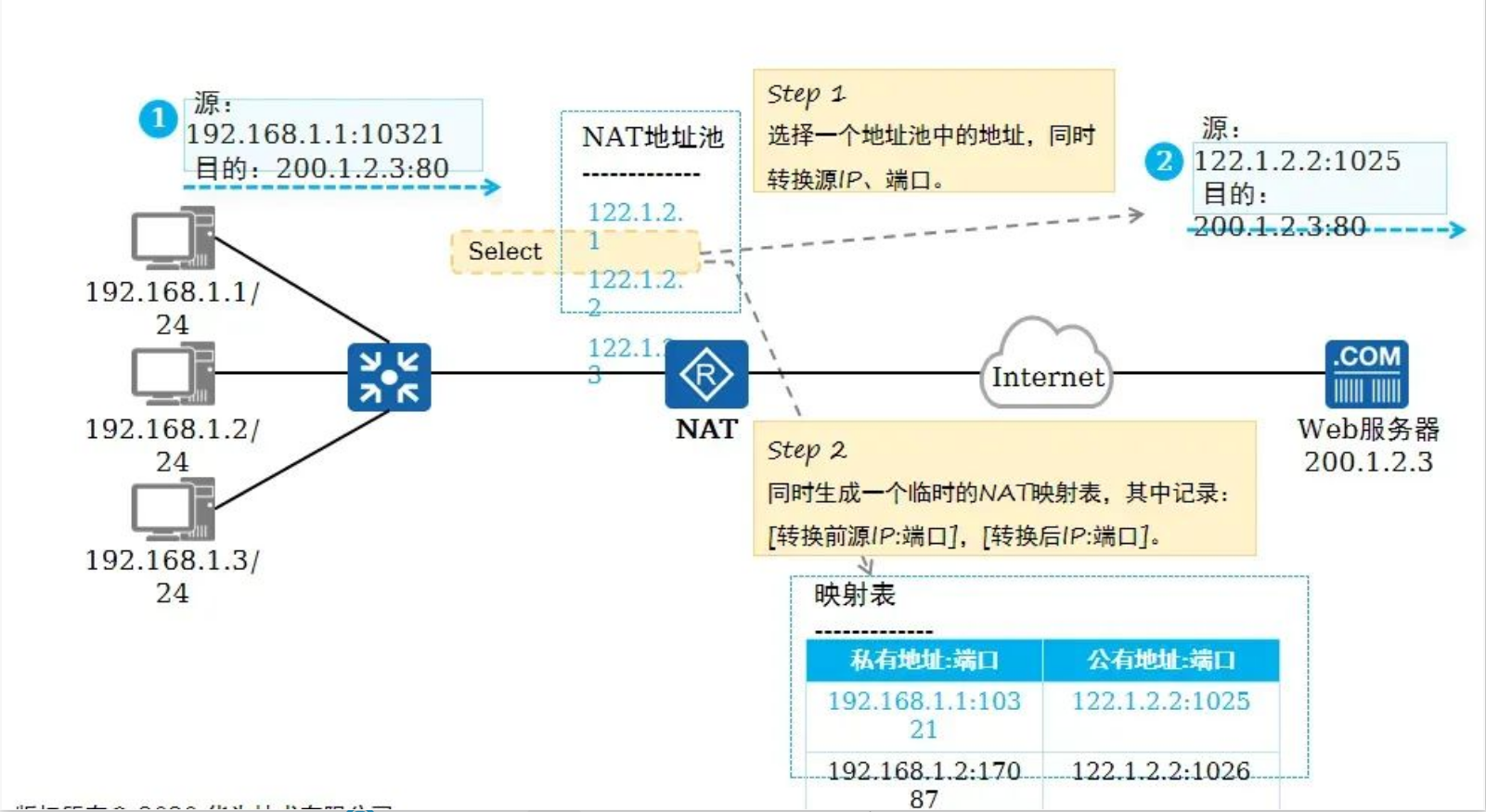

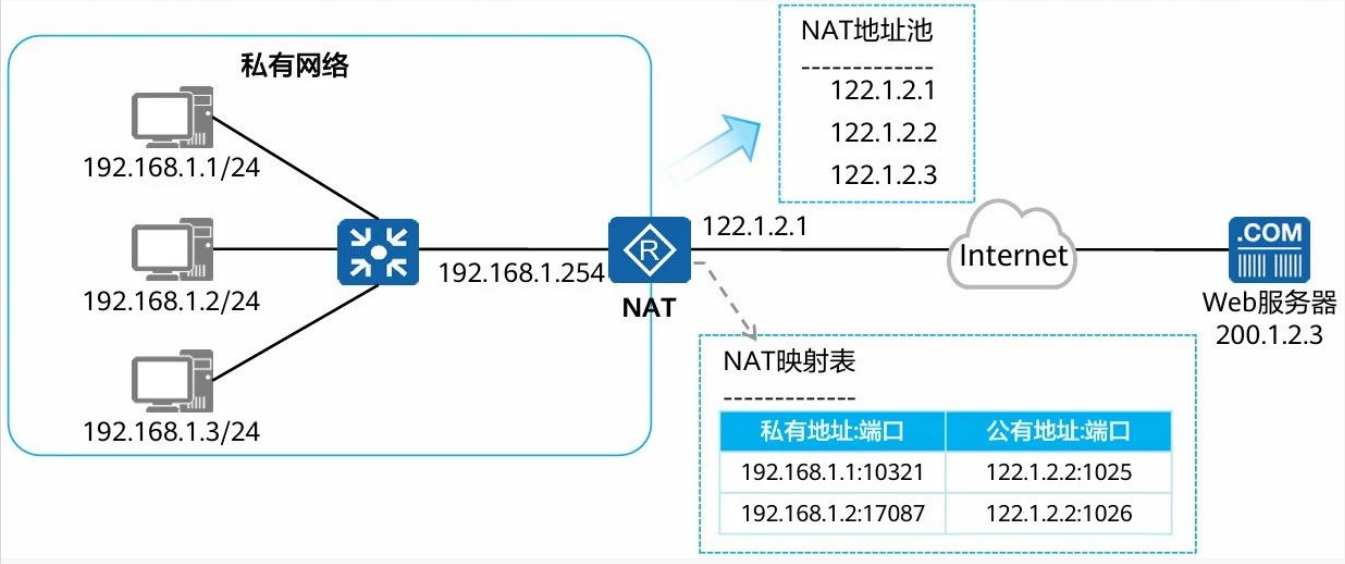

NAPT（Network Address Port Translation）网络地址端口转换，可以实现并发的地址转换，允许多个内部地址映射到同一个公有地址上。NAPT方式属于多对一的地址转换，它通过使用“IP地址＋端口号”的形式进行转换，使多个私网用户可共用一个公网IP地址访问外网。【常用】

NAPT的配置

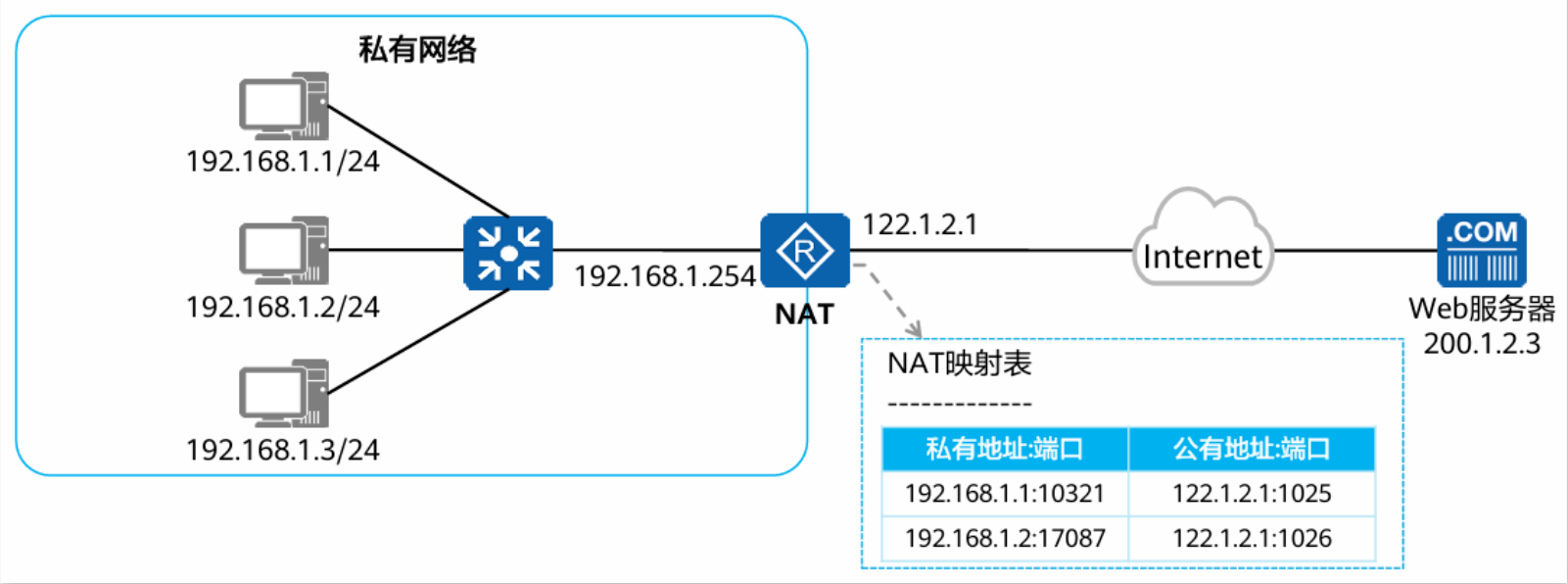

在R1上配置NAPT让内网所有私有地址通过122.1.2.1访问公网。
[R1]nat address-group 1 122.1.2.1 122.1.2.1
[R1]acl 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255[R1-acl-basic-2000]quit
[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1

Easy IP方式特别适合小型局域网访问Internet的情况。这里的小型局域网主要指中小型网吧、小型办公室等环境，一般具有以下特点：内部主机较少、出接口通过拨号方式获得临时公网IP地址以供内部主机访问Internet。【小网络常用】

Easy-IP的配置

在R1上配置Easy-IP让内网所有私有地址通过122.1.2.1访问公网
[R1]acl 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]quit
[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000

四、目的NAT

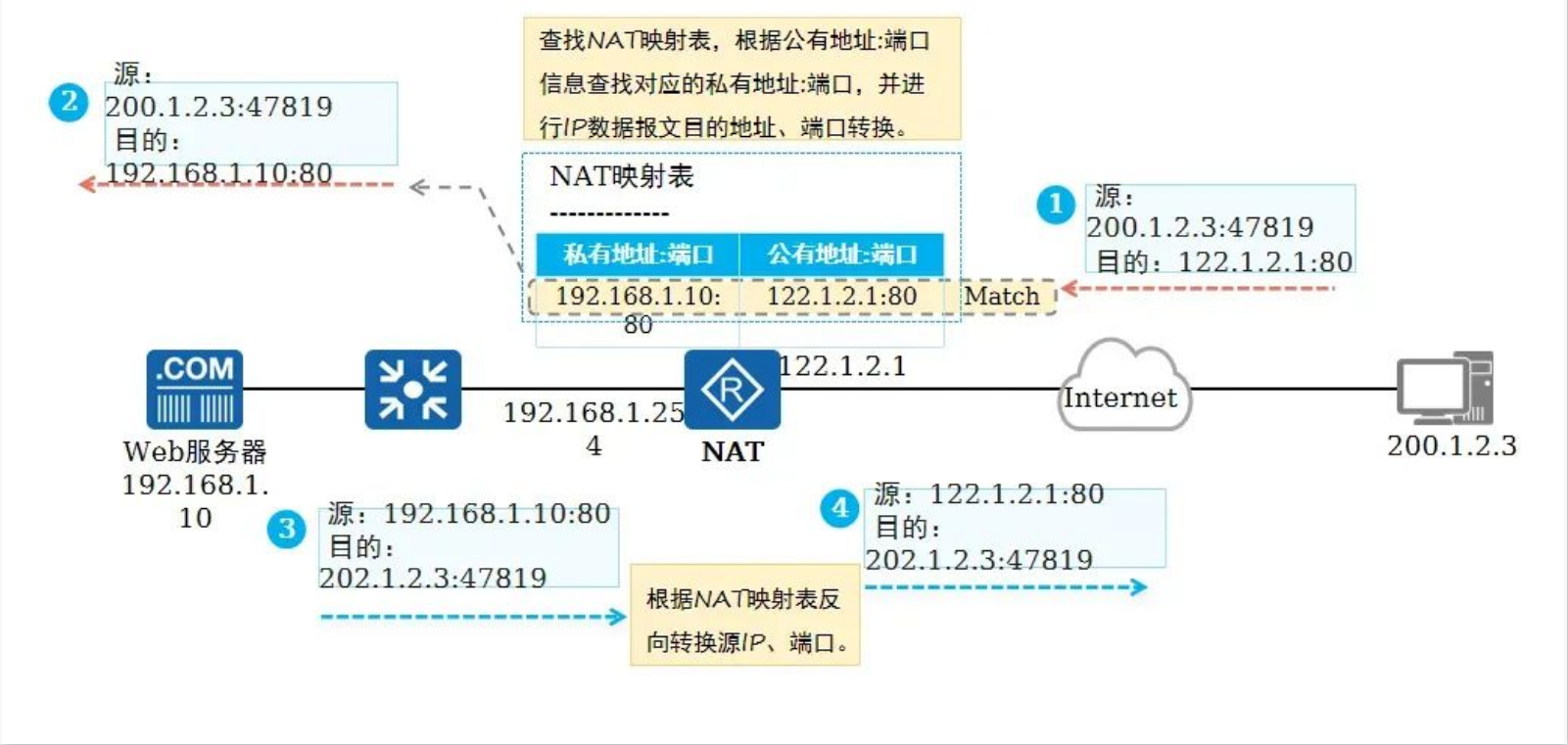

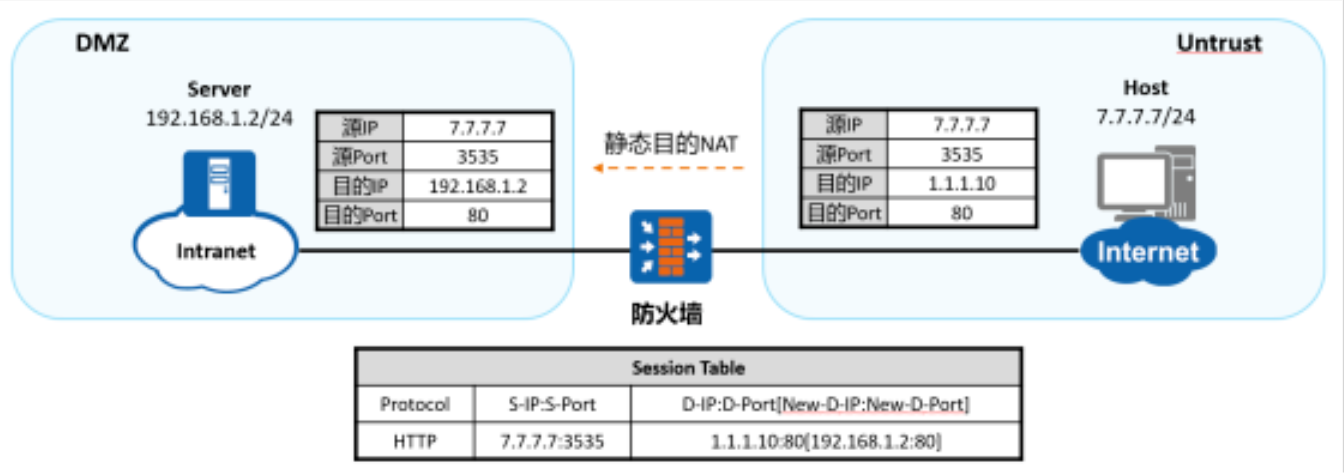

目的NAT（Destination NAT）简称DNAT，也称为反向地址转换或地址映射或端口映射，目的地址转换是一种单向的针对数据包目标地址的地址转换。主要用于将内网的服务端口发布到公网，从而让公网用户可通过公网地址访问到内网服务器，华为的目的NAT称为NAT Server，童工“公网IP地址+端口号”与“私网IP地址+端口号”间的映射关系，将服务器的“公网IP地址+端口号”根据映射关系替换成对应的“私网IP地址+端口号”。

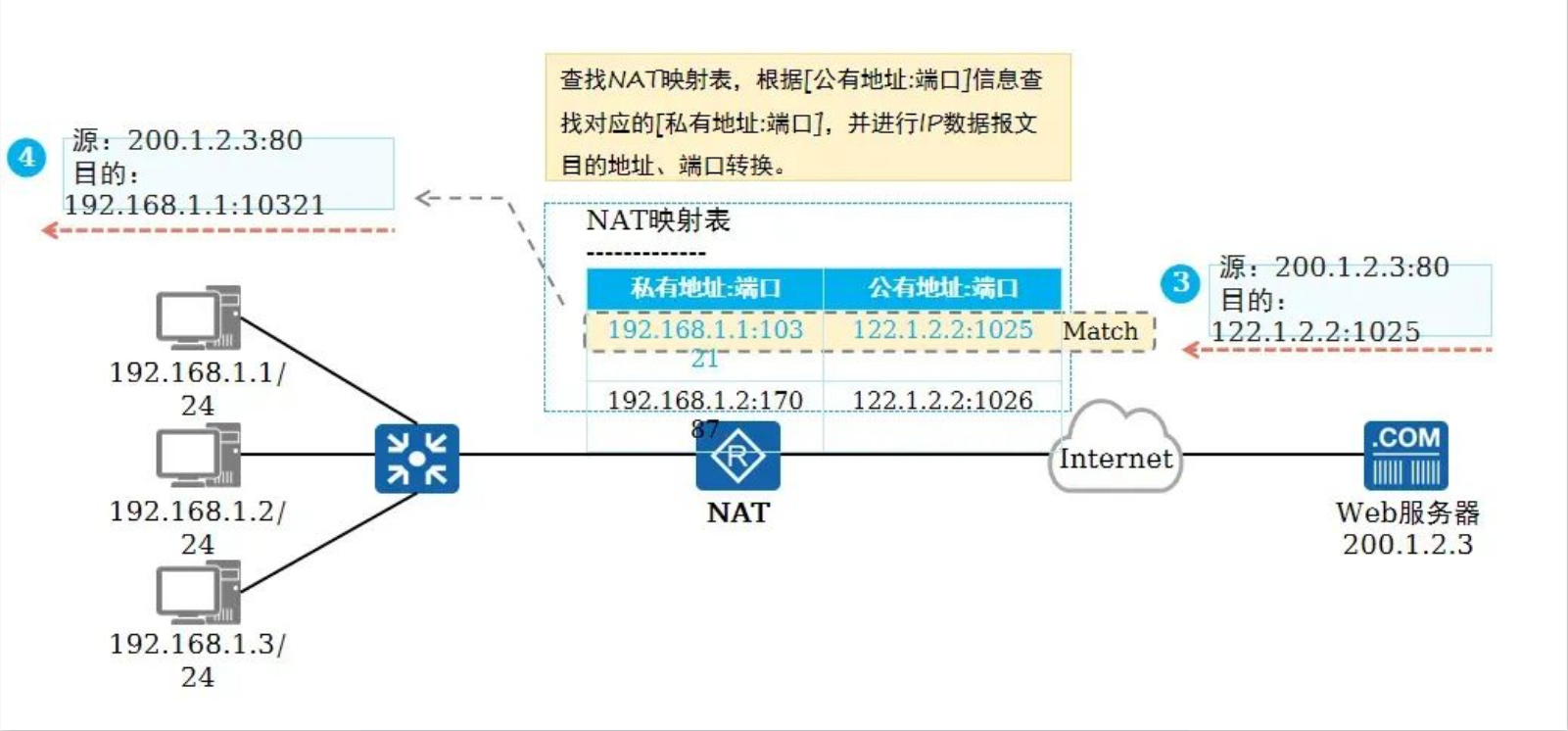

NAT Server:指定[公有地址:端口1与[私有地址:端口]的一对一映射关系，将内网服务器映射到公网，私有网络中的服务器需要对公网提供服务时使用。

外网主机主动访问[公有地址:端口]实现对内网服务器的访问。

NAT Server的配置

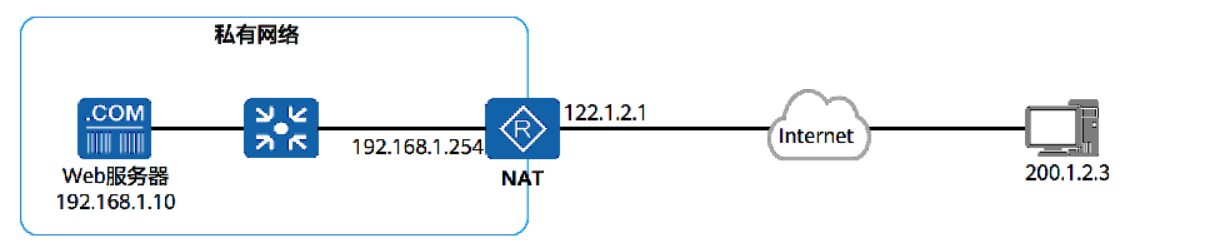

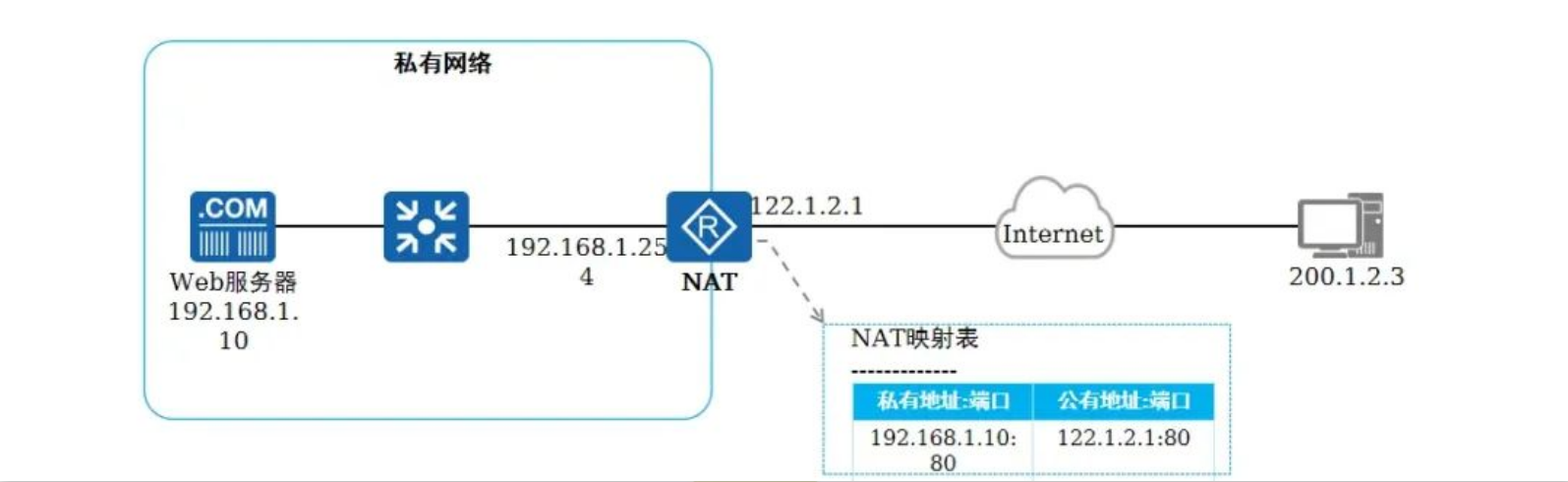

在R1上配置NAT Server将内网服务器192.168.1.10的8080端口陕射到公有地址122.1.2.1的80端口。
[R1linterface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 24
[R1-GigabitEthernet0/0/1]nat server protocol tcp global 122.1.2.1 www inside 192.168.1.10 8080

五、双向NAT

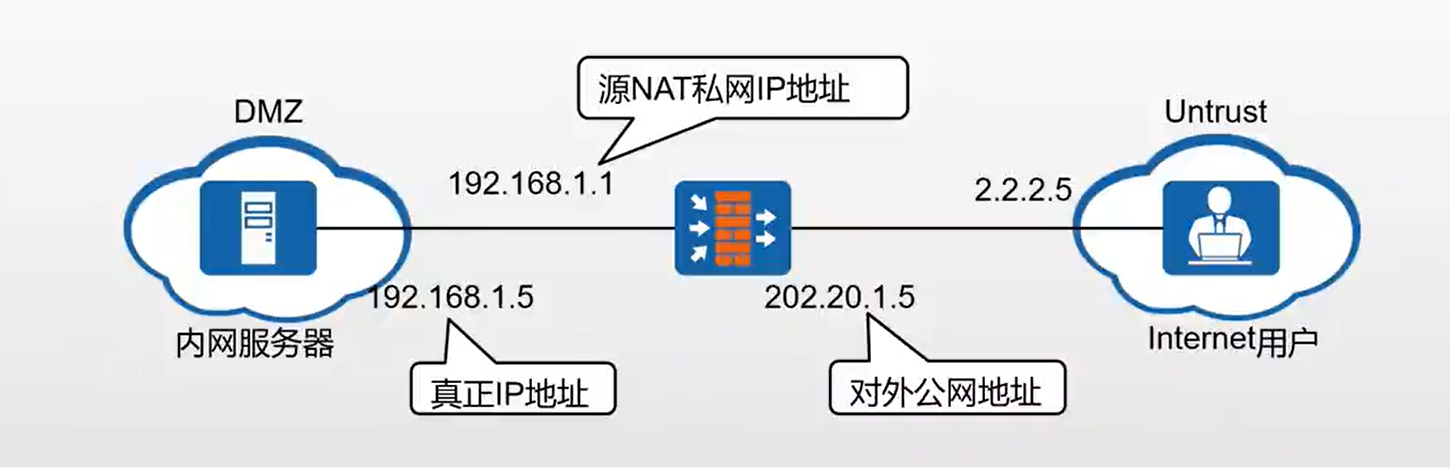

源NAT+NAT Server组合使用成为双向NAT，组合是针对同一条数据流，不是在设备上同样配置了源NAT和NAT server，两种NAT针对不同的数据流，一般出题是在防火墙上做NAT。双向NAT分为域间NAT和域内NAT，其实这个域说的是防火墙的安全区域，考试以华为为主就这么记忆吧，其他安全厂商防火墙的双向NAT适用的场景是这里的域内NAT。

域间双向NAT：报文在两个安全区域之间流动，一般应用在业务服务器不配置网关地址时使用，私网业务服务器与防火墙必须在一个网段。【不常见】

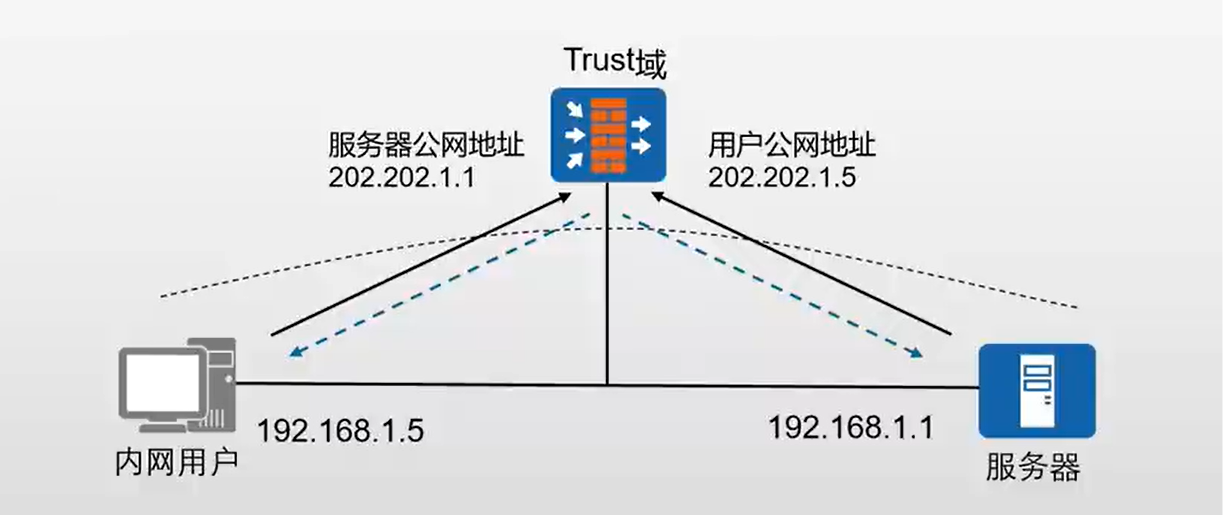

域内NAT：内网用户通过公网域名或者IP访问服务器时使用。【常见】

六、软考真题

2022年11月网络工程师：

某信息系统内网IP为10.0.10.2,域名解析公网IP为113.201.123.14，现需要出口防火墙配置NAT，使得外部用户能正常访问该系统，其中NAT模式应配置为（1），源地址应配置为（2）

第一问选项：
A.源NAT

B.一对一源NAT

C.一对一目的NAT

D.不做转换

第二问选项：

A.任意

B.10.0.10.2

C.192.168.0.1

D.113.201.123.14

【解析】答案是C、A。第一问肯定是NAT Server只不过变换了说法，目的NAT和源NAT的定义需要牢记。第二问是任意，NAT Server做源地址的转换。

2023年11月网络工程师：

路由器R2作为公司接入网关，为内网用户提供双链路服务，两条链路都通过静态IP方式接入运营商。要求在R2上行接口配置NAT，使内网用户可以访问Internet。

补全下列命令片段完成R2的相关配置:

[R2] ac1 number 3001l允许内部所有网段通过NAT访问外网
[R2-ac1-3001] rule 5 permit ip source 10.0.0.0(6)
[R2-acl-adv-3001] quit
[R2] interface gigabitethernet 0/0/1
[R2-GigabitEthernet0/0/1] nat (7) 3001l在GEO/0/1接口配置NAT
[R2-GigabitEthernetO/0/1] quit
[R2] ip route-static 0.0.0.0.0 222.137.0.1
[R2] ip route-static 0.0.0.0.0 210.25.0.1
[R2] ip load-balance hash src-ip
上述三条命令的功能是(8)。
