「知识笔记」解构CSI：关键参数与度量指标

信道状态信息并非单一数值，而是包含了描述信道特性的多个维度参数。这些参数可以在时域、频域和空域上表征信道的行为。

时域与频域表示

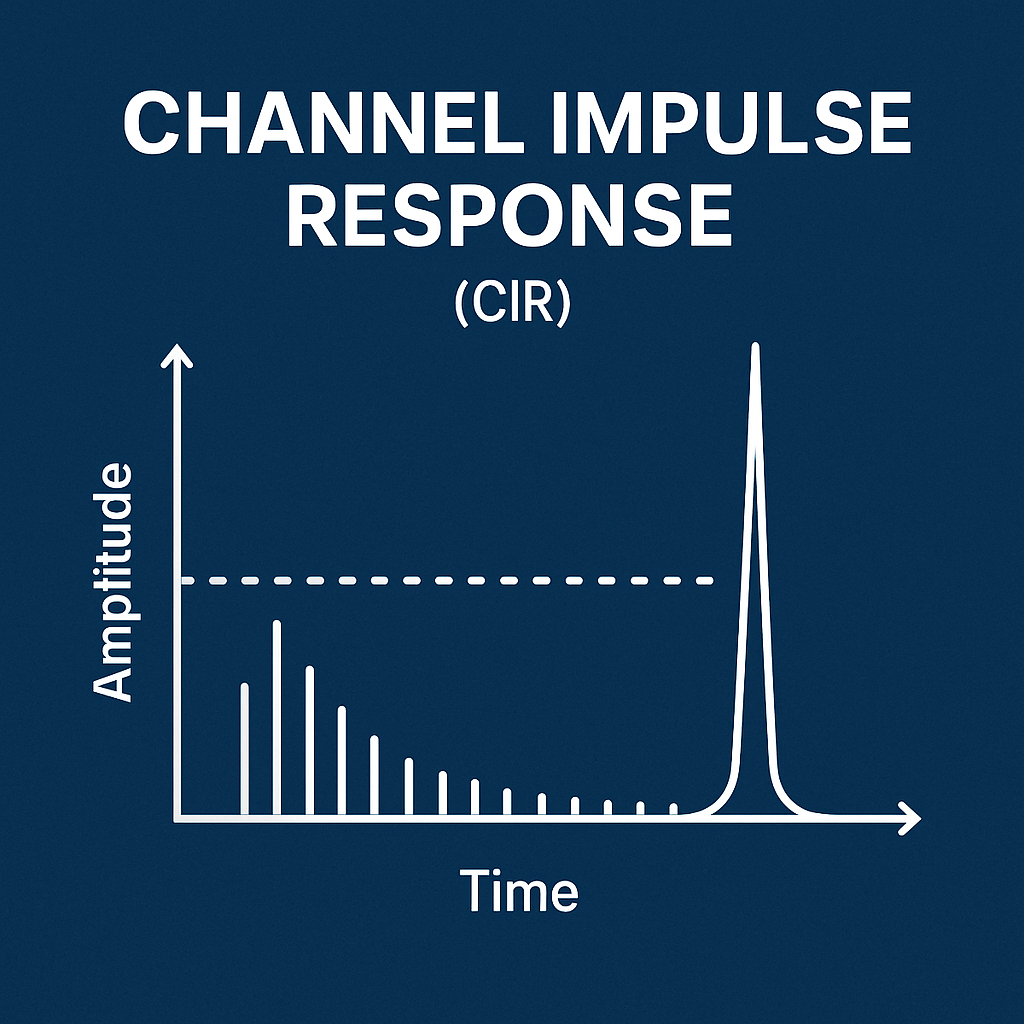

• 信道冲激响应（Channel Impulse Response, CIR）：这是信道的时域表示，记作 $h(t) $。它描述了信道对一个理想冲激信号的响应。在多径传播环境中，CIR表现为一系列在不同时延到达的冲激，每个冲激的幅度和相位代表了对应路径的衰减和相移。CIR直接反映了信道的时延扩展特性，即不同路径信号到达时间的分散程度。通过对接收信号与已知发射信号进行解卷积运算，或者对信道频率响应进行傅里叶逆变换（Inverse Fourier Transform, IFFT），可以得到CIR。

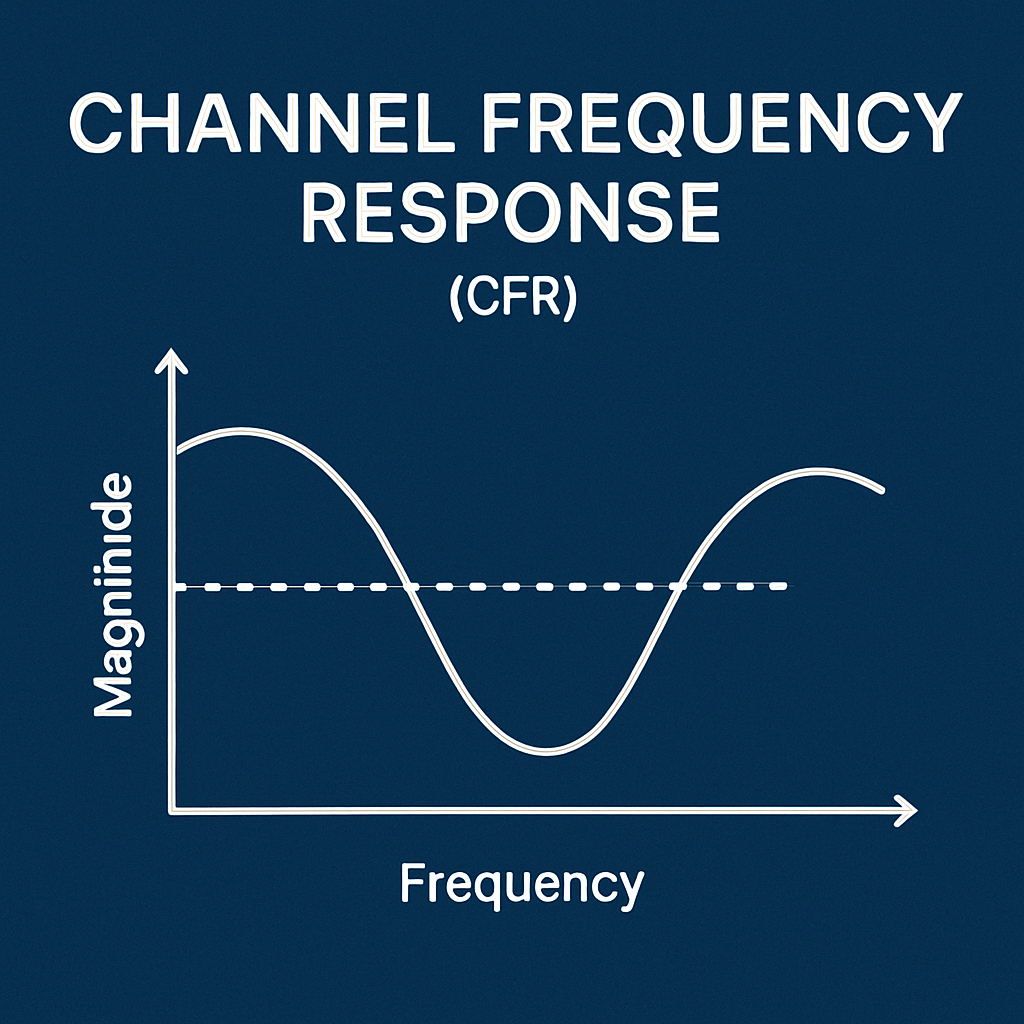

• 信道频率响应（Channel Frequency Response, CFR）：这是信道的频域表示，记作 $H(f)$，是CIR的傅里叶变换。CFR描述了信道对不同频率正弦信号的响应，即不同频率分量在通过信道时所经历的幅度和相位变化。如果CFR在整个信号带宽内不是恒定的，则称信道具有频率选择性（Frequency Selectivity）。在OFDM系统中，信号被划分为多个窄带子载波，每个子载波可以近似认为经历平坦衰落（Flat Fading）。因此，CSI通常直接以每个子载波上的CFR采样值来表示，即一组复数 $H(f_j)$，其中 $f_j$ 是第$ j $个子载波的频率。这种表示方式非常适合OFDM系统进行频域处理，如频域均衡或频率选择性调度。

核心组成部分

无论是CIR还是CFR，其核心信息都包含幅度和相位：

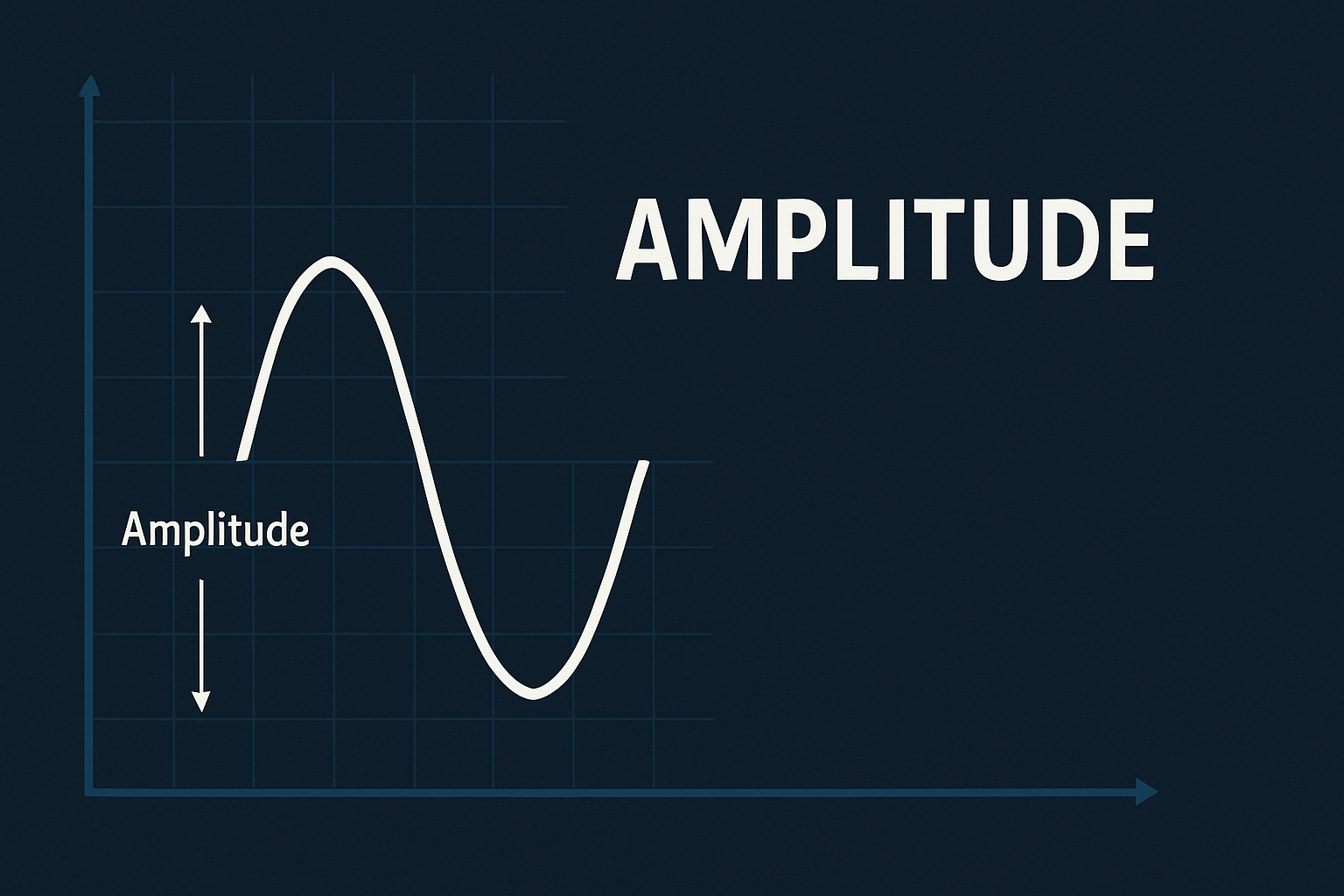

• 幅度（Amplitude / Magnitude / Gain）：表示信号通过信道时强度的变化，即衰减或增益。它直接影响接收信号的功率水平。在CFR中，幅度响应$ ∣H(f)∣ $描述了不同频率分量的衰减情况；在CIR中，每个多径分量的幅度代表了该路径的信号强度。

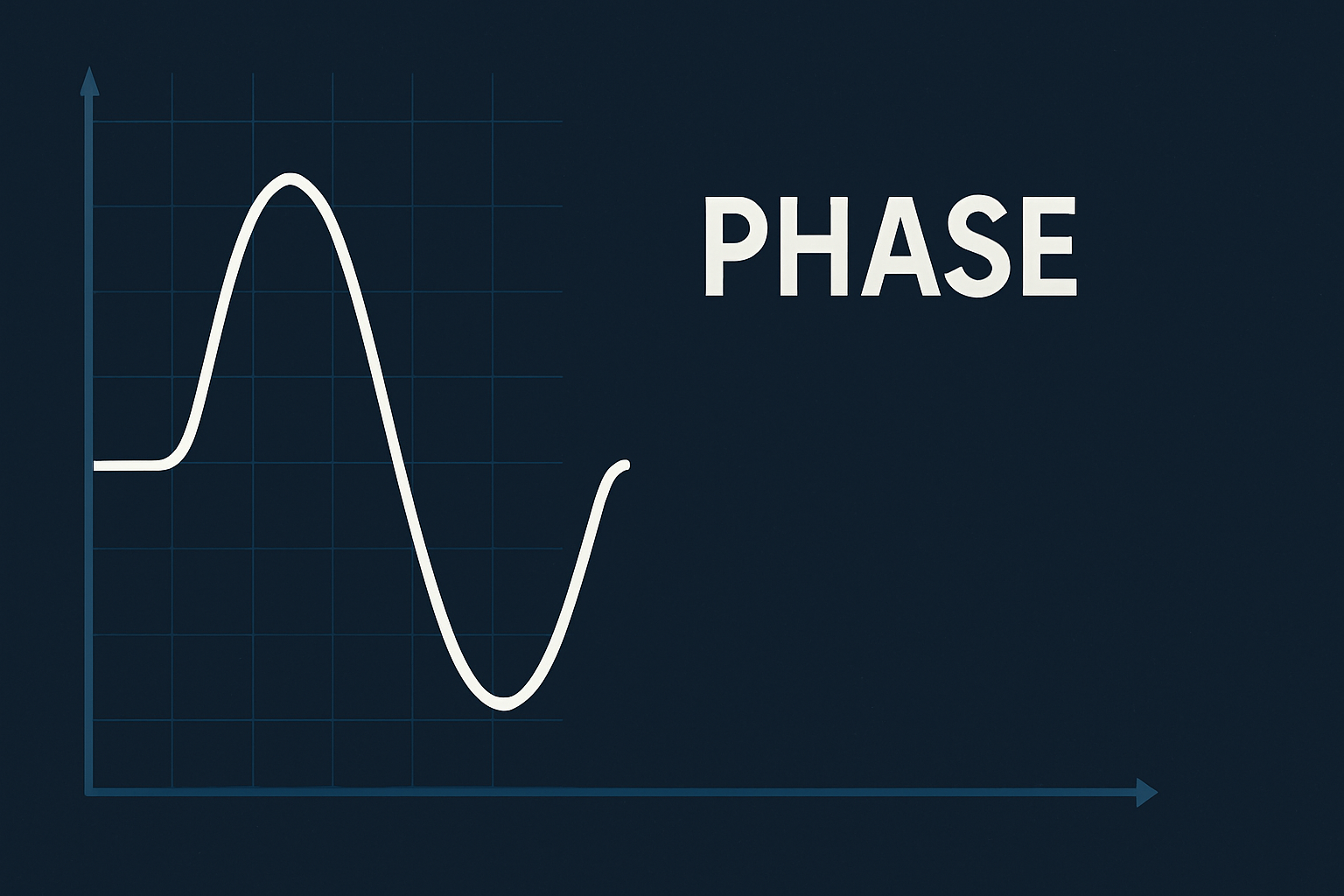

• 相位（Phase）：表示信号通过信道时发生的相位旋转或偏移。相位信息对于需要相干合并或相干检测的接收机至关重要。在波束赋形、MIMO预编码等依赖于信号相干叠加的技术中，精确的相位信息是必不可少的。CFR的相位响应 $∠H(f) $描述了不同频率分量的相移；CIR中每个多径分量的相位代表了该路径的相移。

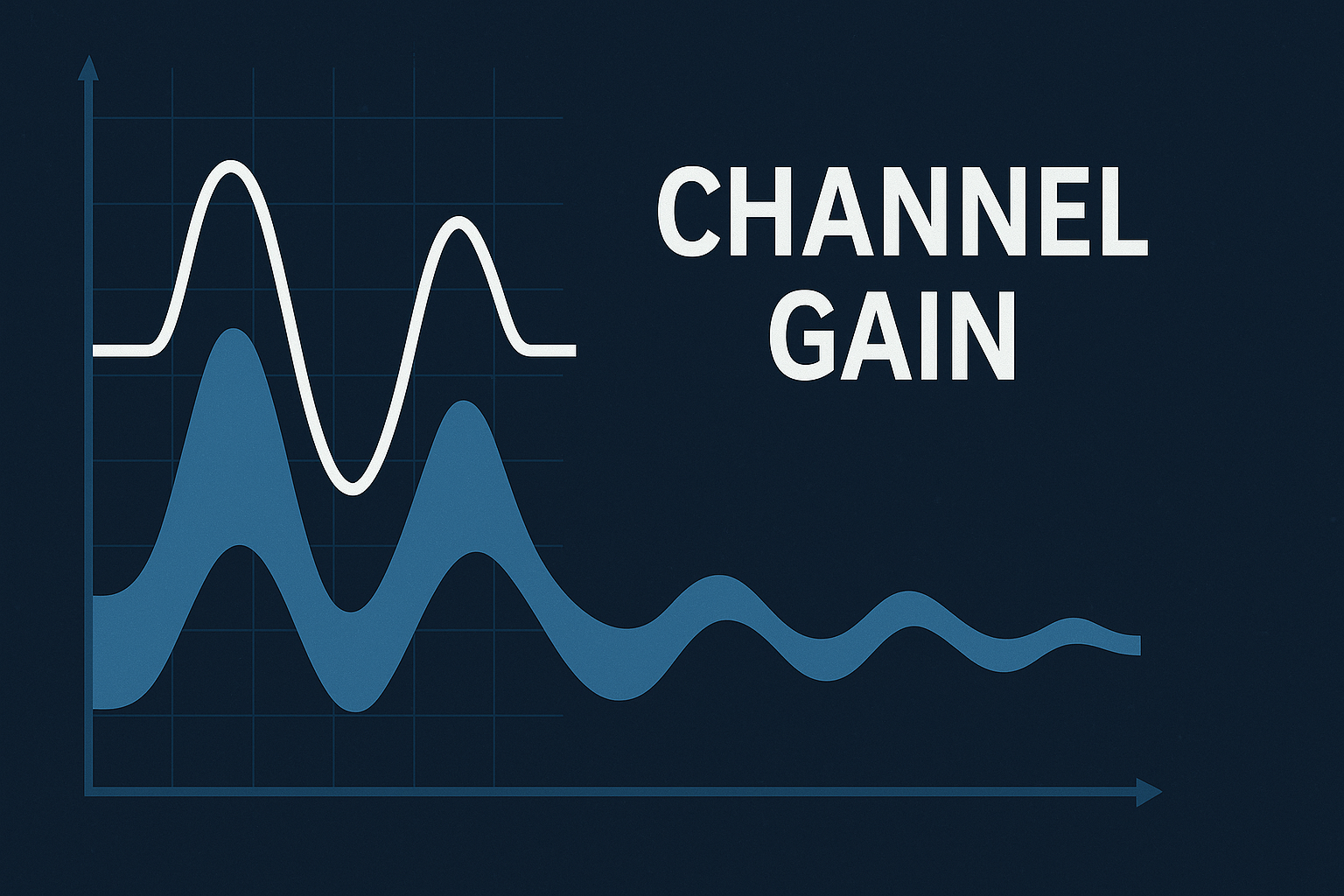

• 信道增益（Channel Gain）：通常指信道引起的信号功率变化，可以是瞬时值，也可以是平均值。有时特指信道幅度的平方 $\mid H{\mid }^2$。

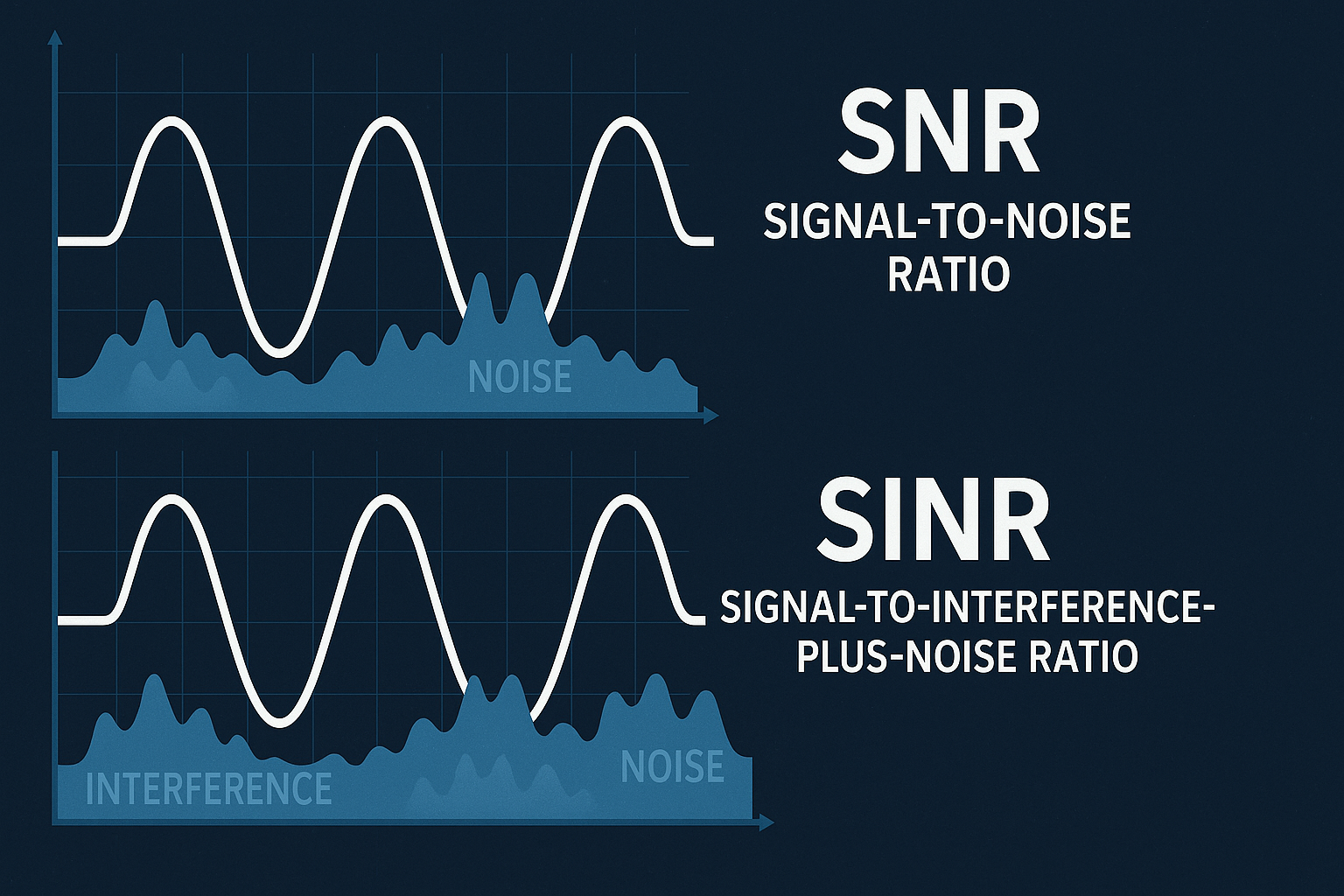

• 信噪比（SNR）/ 信干噪比（SINR）：虽然SNR（Signal-to-Noise Ratio）或SINR（Signal-to-Interference-plus-Noise Ratio）严格来说不是信道传输函数本身的参数，但它们是衡量接收信号质量的关键指标，通常由CSI信息（如信道增益）和噪声/干扰功率共同决定。在实际系统中，CSI反馈常常直接或间接地包含SNR/SINR信息，例如LTE中的信道质量指示符（Channel Quality Indicator, CQI）就与UE估计的SINR密切相关。这些指标直接决定了可实现的通信速率和可靠性。

捕捉移动性与多径效应

无线信道的动态性主要由移动性和多径传播引起，相关的CSI参数包括：

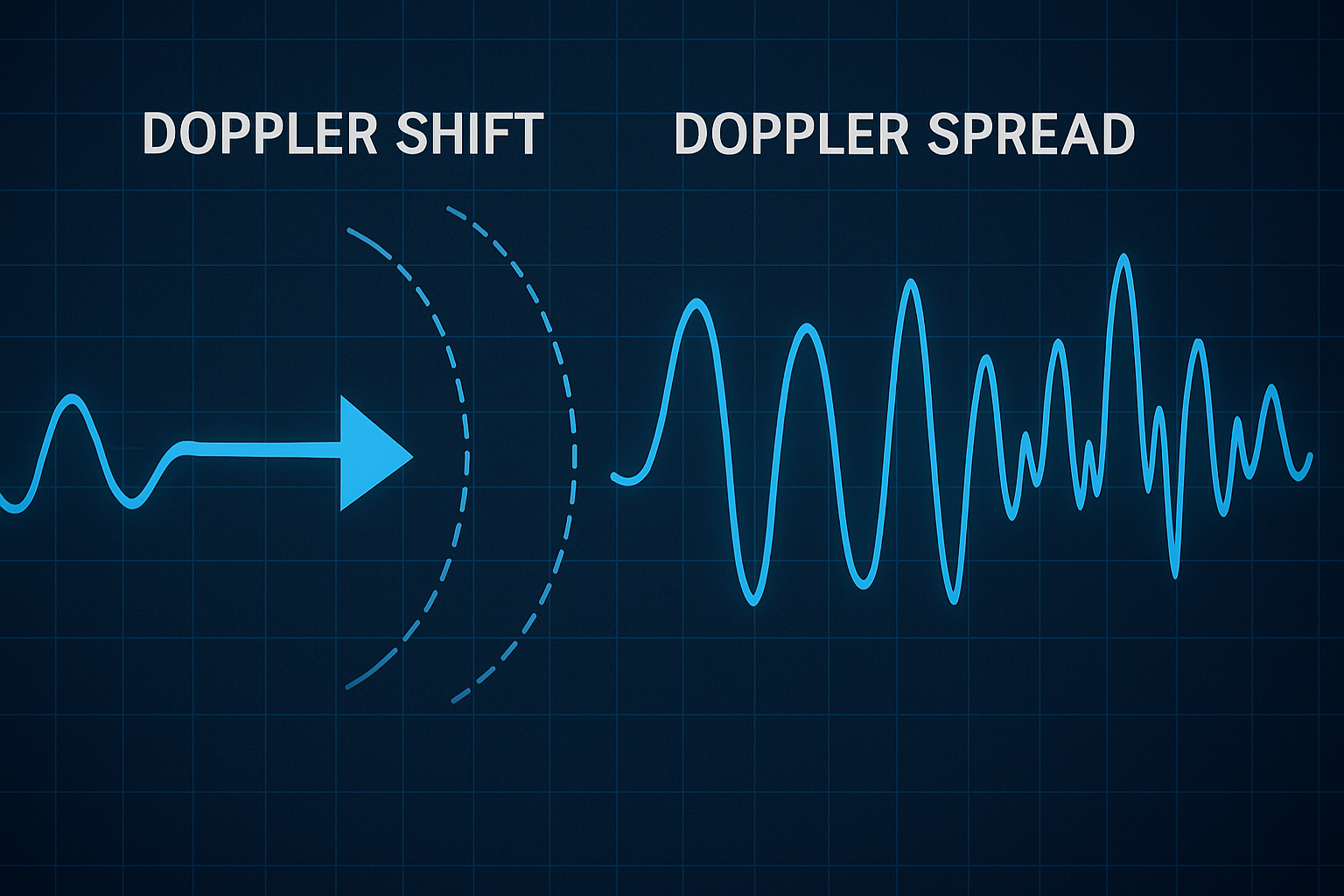

• 多普勒频移（Doppler Shift）/ 多普勒扩展（Doppler Spread）：当发射机、接收机或环境中的散射体之间存在相对运动时，接收信号的频率会发生偏移，即多普勒频移。由于存在多条路径，且运动方向和速度可能不同，会导致接收信号频谱展宽，形成多普勒扩展。多普勒扩展的大小反映了信道时间变化的速度，即信道的相干时间。高多普勒扩展意味着信道变化快，相干时间短。在一些先进的定位或感知应用中，多普勒频移本身也可以被估计并用作一个有用的参数。

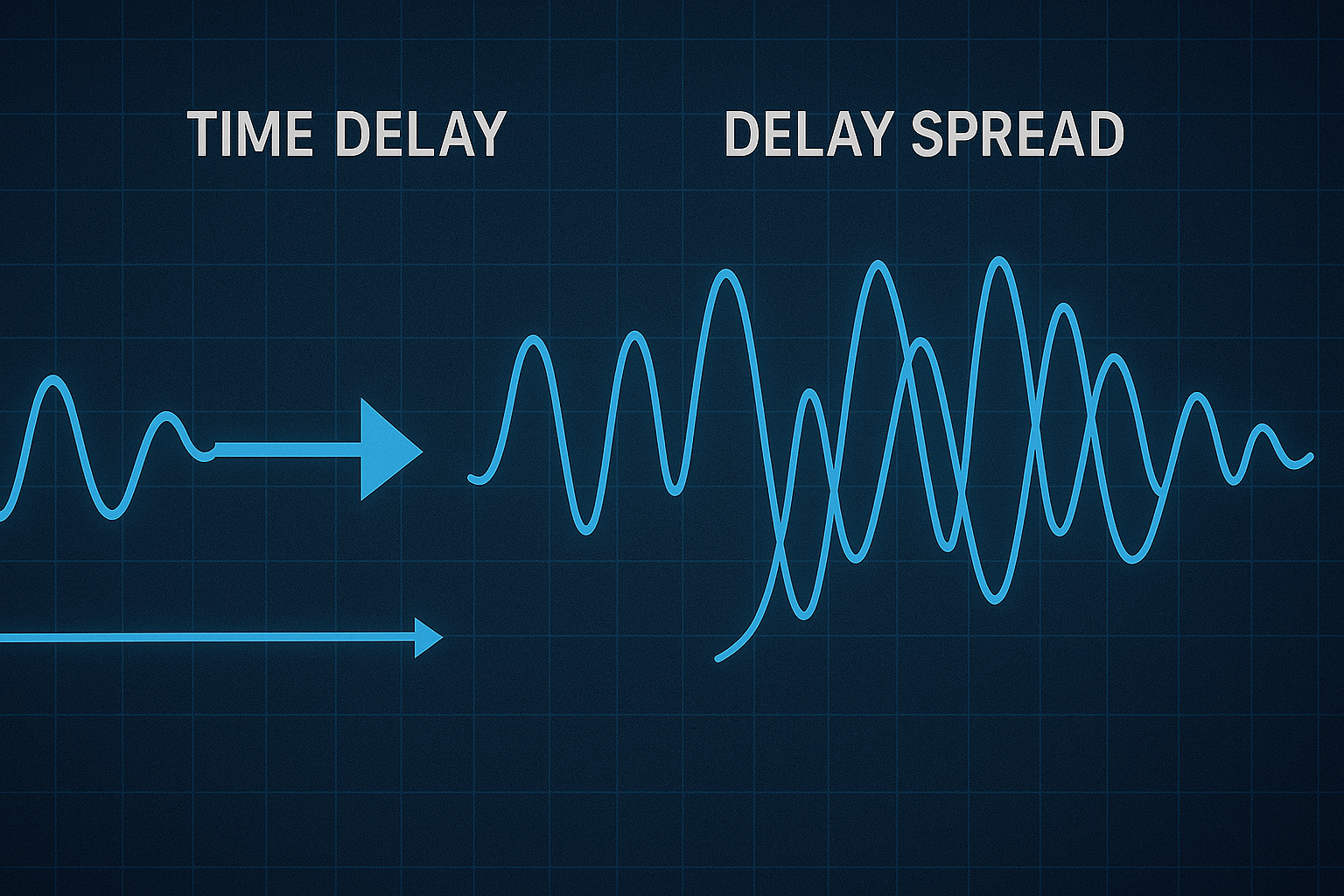

• 时延（Time Delay）/ 时延扩展（Delay Spread）：由于信号沿不同路径传播的距离不同，到达接收机的时间也不同，这种时间差称为时延。时延扩展是指最早到达路径和最晚到达（且有显著能量）路径之间的时间差，它量化了信道的时间弥散程度。大的时延扩展会导致严重的频率选择性衰落，是造成码间干扰（Inter-Symbol Interference, ISI）的主要原因。飞行时间（Time of Flight, ToF）是与时延相关的另一个度量，有时也作为CSI参数被估计和使用。

空间维度

在MIMO系统中，CSI还需要描述信道的空间特性：

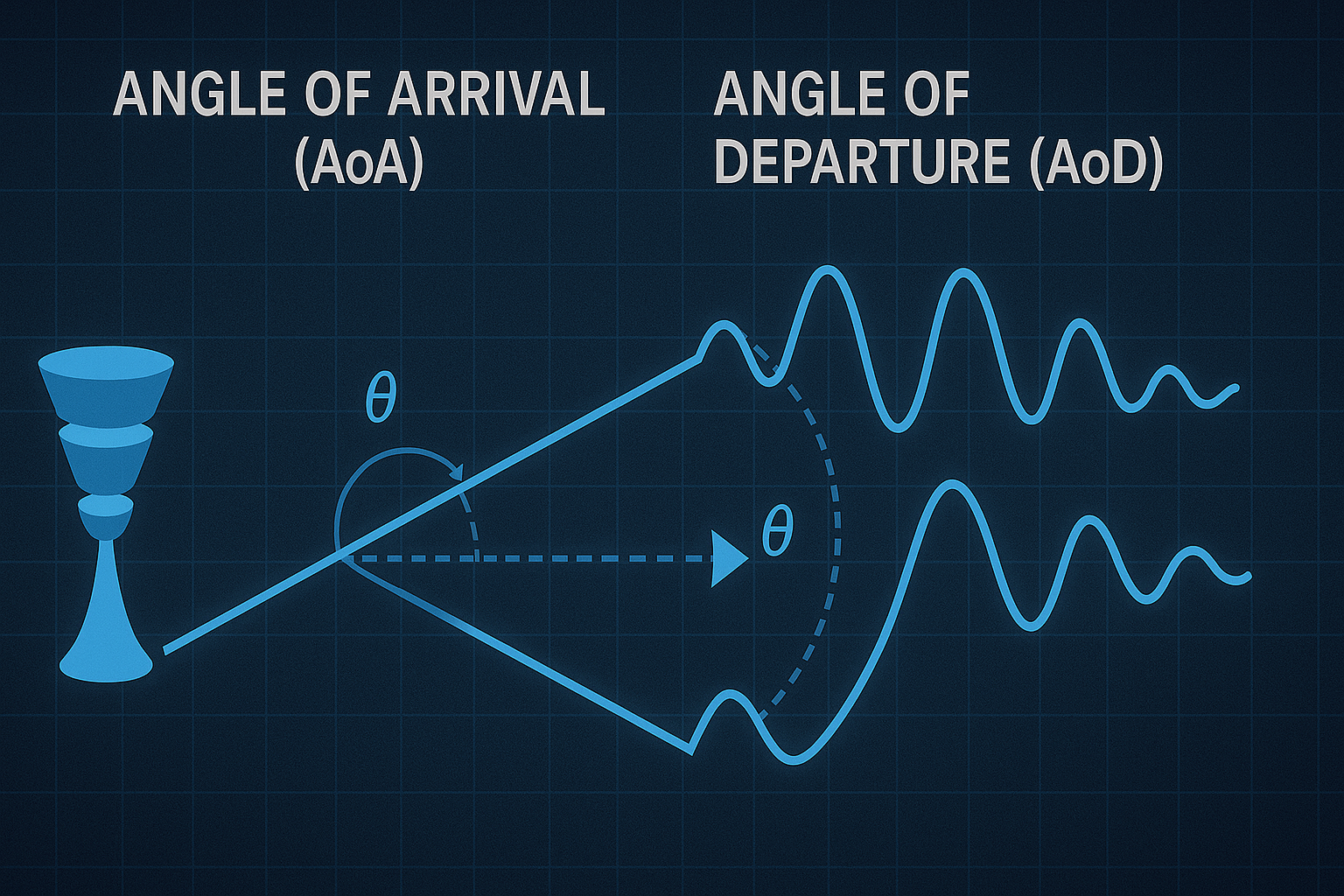

• 到达角（Angle of Arrival, AoA）/ 离开角（Angle of Departure, AoD）：对于配备了天线阵列的接收机或发射机，可以估计信号到达阵列（AoA）或离开阵列（AoD）的角度。这些角度信息对于空间信号处理技术，特别是波束赋形和空间滤波至关重要。通过精确控制信号的发射和接收方向，可以提高信号能量、抑制干扰并实现用户分离。AoA/AoD信息也是实现高精度无线定位的关键参数之一。

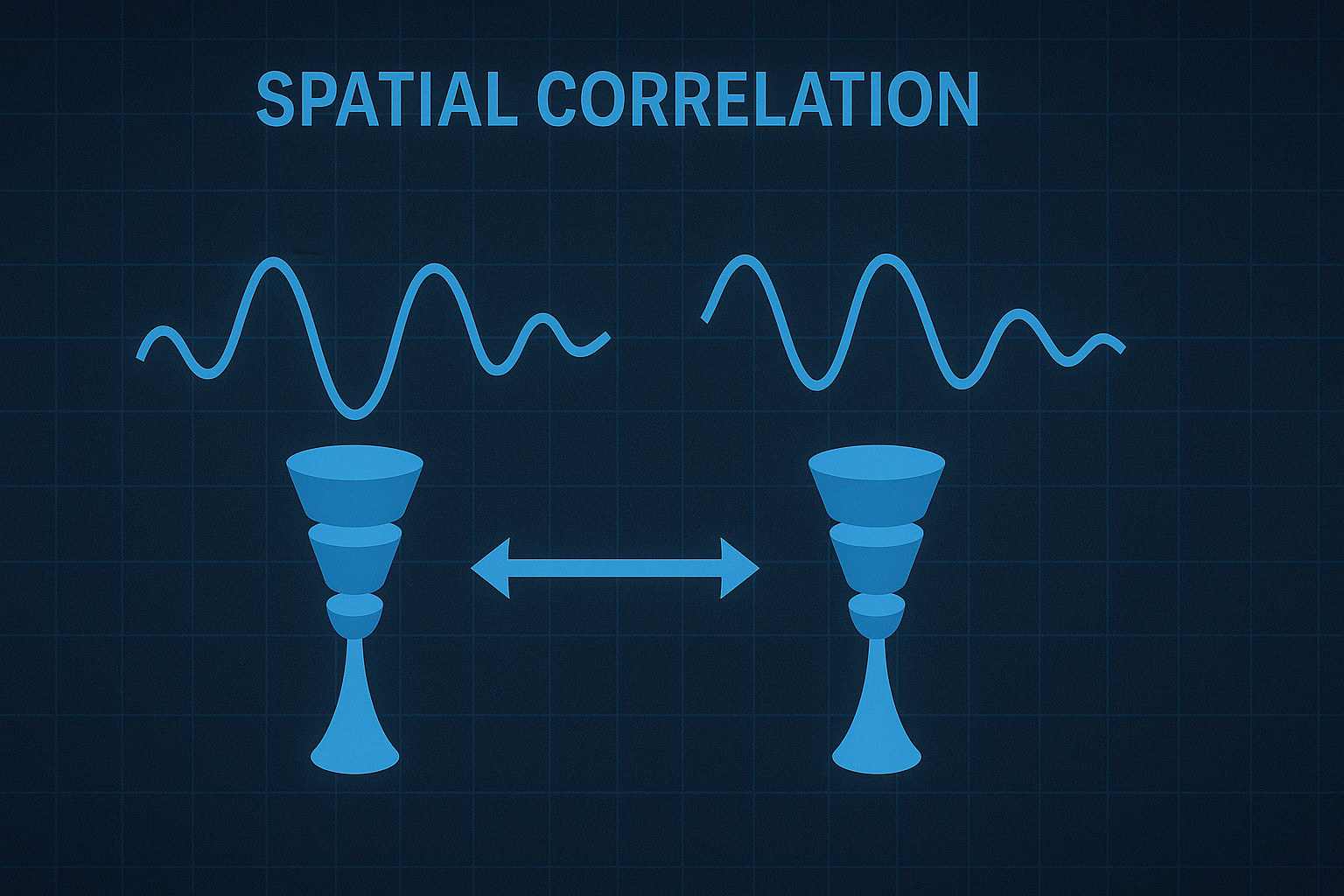

• 空间相关性（Spatial Correlation）：描述了不同天线单元接收到的信号之间的相关程度。如果天线间距过小或散射环境不够丰富，不同天线接收到的信号可能高度相关，这会降低MIMO系统空间复用或分集增益的效果。空间相关性是信道统计CSI的一个重要组成部分。

综上所述，CSI是一个多维度的信息集合，涵盖了时域、频域、空域以及信号强度和相位等多个方面。不同的无线通信技术和应用会侧重于利用CSI中的不同参数子集。例如，基本的链路自适应可能主要依赖于反映整体信道质量的CQI/SNR，而先进的MIMO波束赋形则需要精确的幅度和相位信息，甚至包括AoA/AoD等空间参数。新兴的基于CSI的感知应用，则往往需要融合时延、多普勒、AoA和幅度衰减等多个参数来实现对环境的精细感知。此外，CSI的表示形式也与具体的通信技术紧密相关，例如CFR是OFDM系统中最自然的表示方式，因为它直接对应于每个子载波的信道状态。
