系统功能设计

本系统由STM32F103C8T6单片机核心板、PM2.5传感器、LCD1602液晶显示、按键控制、风扇、蓝牙模块组成。
1、液晶实时显示pm2.5浓度和浓度阈值。
2、通过按键可以设定浓度阈值，两个按键分别为设置+、设置-。
3、如果当前pm2.5浓度超过阈值，风扇启动。否则风扇不启动。

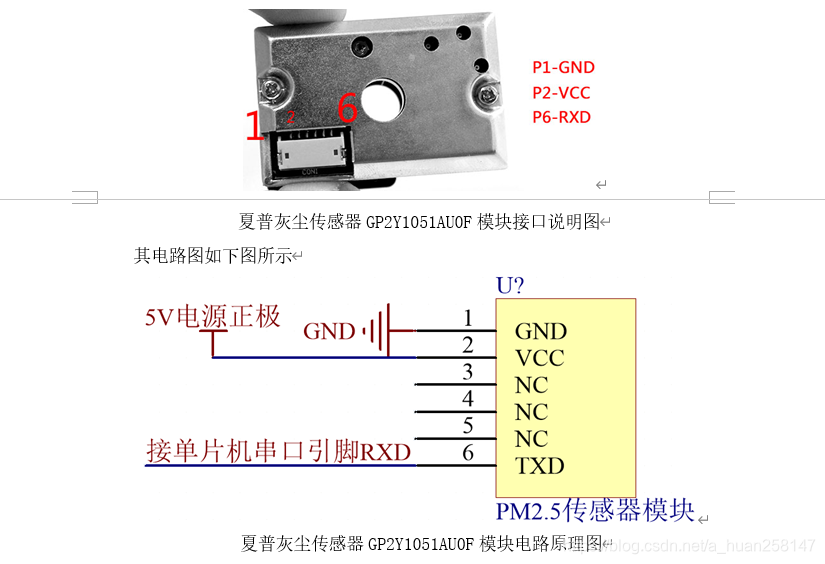

PM2.5粉尘传感器GP2Y1051AU0F模块电路设计
夏普灰尘传感器GP2Y1051AU0F作为检测检测PM2.5浓度的传感器性能及其优越。可用于室内环境中烟气、粉尘、花粉等浓度的检测。其安装保养方便，使用寿命长，精度高，稳定性好。当烟灰或室内灰尘等空气中的粉尘处于传感器检测范围内时，其内部对角安放着红外线发光二极管和光电晶体管，使得其能够探测到空气中尘埃反射光，即使非常细小的如烟草烟雾颗粒也能够被检测到，由于这些灰尘而散射的光射入传感器光接收元件后，传感器会产生对应关系的电压输出。

在这里插入图片描述

STM32F103C8T6单片机核心板：
USB供电接口，复位按键 开关按键
在这里插入图片描述
合理优秀的布局布线：
在这里插入图片描述

附： http://www.jh-tec.cn/archives/7209
