重要结论：

既可以通过重写插值器改变数值进度来改变数值位置，
也可以通过改变Evaluator中数值进度所对应的具体数值来改变数值位置。

自定义Interpolator与自定义Evaluator，
这两种方法都可以成为属性动画的驱动力！！！

本文完整项目代码敬请见GitHub

系统插值器种类

1.AccelerateDecelerateInterpolator

加速减速插值器，
表示在开始与结束的地方速率改变比较慢，在中间的时候加速。

利用数学绘图工具将它的整个变化过程绘制出来，如下图所示：

整幅图像表示的是动画进行的时刻（x轴）与进行的程度（y轴）的关系图，
y轴的值域为0 ~ 100，表示动画进行的程度；
最左侧（线的点坐标 y = 0）表示动画进度为0，即动画刚开始；
最右侧（线的点坐标 y = 100）表示动画完成，进度为1；
线上的每一个点表示在某个时间点的动画进行的程度。

所以某个点的切线斜率就表示
该点对应的时间点的动画的速率；
该点的切线斜率越大，
该点对应的时间点的动画的速率则越大；

下面就用这种图来演绎诸中系统插值器的特性；

2.AccelerateInterpolator

加速插值器，表示在动画开始的地方速率改变比较慢；
动画一直加速，在停止时是突然停止的，

而不像AccelerateDecelerateInterpolator先减速再停止；

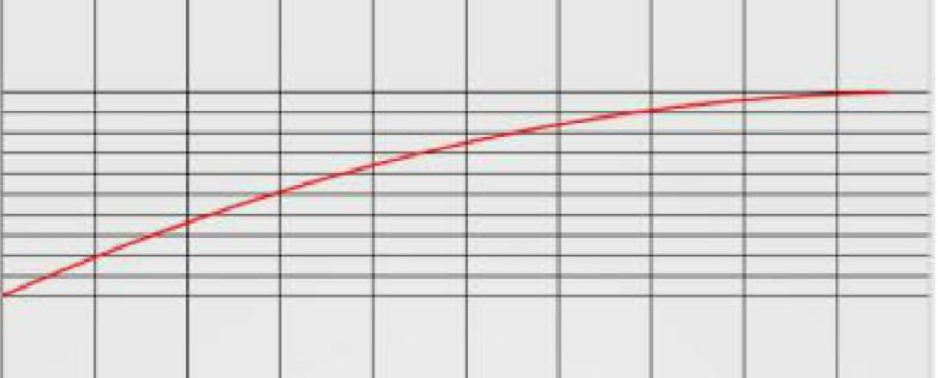

3.DecelerateInterpolator

是减速插值器，
表示在动画开始的一瞬间加速到最大值，然后逐渐变慢

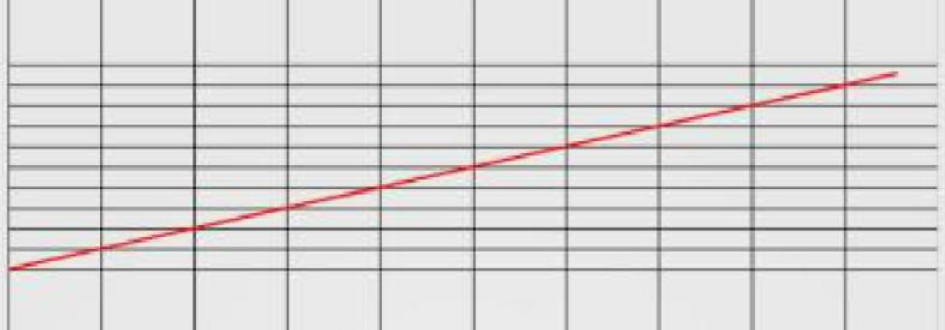

4.LinearInterpolator

线性插值器，也称匀速加速器，很显然，它的速率是保持恒定的

5.BounceInterpolator

弹跳插值器，模拟了控件自由落地后回弹的效果

上面的4幅图像虽然速率有变化，
但是随着时间的推移，动画进度一直是增长的：
而在这幅图像中，在结束部分，
随着时间的推移，动画进度会回退。
这也就是出现回弹效果的原因，它把动画进度回退了。

6. AnticipateInterpolator

初始偏移插值器，表示在动画开始的时候向前偏移一段距离，然后应用动画。

AnticipateInterpolator还有一个构造函数。
public AnticipateInterpolator(float tension)
参数float tension
对应的XML属性为android：tension，表示张力值，默认值为2，
值越大，初始的偏移量越大，而且速度越快；
当直接使用new AnticipateInterpolator()构造时，使用的是tension的默认值2。
下图展示了当tension（图中的T）分别取0.5、2、4时的数学图像。

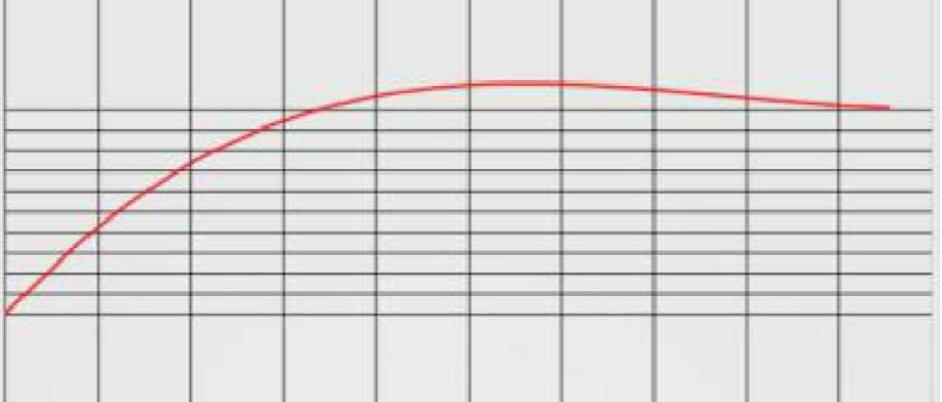

7.OvershootInterpolator

结束偏移插值器，表示在动画结束时，沿动画方向继续运动一段距离后再结束动画。

OvershootInterpolator也有另一个构造函数。
public OvershootInterpolator(float tension)
参数float tension
对应的XML属性为android：tension，
表示张力值，默认值为2，值越大，结束时的偏移量越大，而且速度越快；

8. AnticipateOvershootInterpolator

AnticipateInterpolator与OvershootInterpolator的合体，

即在动画开始时向前偏移一段距离，在动画结束时向后偏移一段距离。

AnticipateOvershootInterpolator也有其他的构造函数

参数float tension对应的XML属性为android：tension，
表示张力值，默认值为2，
值越大，起始和结束时的偏移量越大，而且速度越快。

参数float extraTension对应的XML属性为android：extraTension，
表示额外张力值，默认值为1.5。

9. CycleInterpolator

循环插值器，表示动画循环播放特定的次数，速率沿正弦曲线改变。

其构造函数：
public CycleInterpolator(float cycles)
参数cycles表示循环次数；
android：fillAfter="true"属性
对于CycleInterpolator而言没有影响。

案例：镜头由远及近效果

实现其实就是一个ScaleAnimation缩放动画而已，
再配合一下插值器；
完整项目代码敬请见GitHub

......
            case 6:
                ImageView cameraStretchView = new ImageView(this);
                cameraStretchView.setBackgroundResource(R.drawable.imagetest1);
                ll_nextParent.addView(cameraStretchView, layoutParams);

                ScaleAnimation scaleAnimation = getTheCameraStretchAnim();
                cameraStretchView.startAnimation(scaleAnimation);

                break;

            default:
        }
    }

    private ScaleAnimation getTheCameraStretchAnim() {
        ScaleAnimation scaleAnimation = new ScaleAnimation(1.0f, 1.2f, 1.0f, 1.2f,
                Animation.RELATIVE_TO_SELF, 0.5f,
                Animation.RELATIVE_TO_SELF, 0.5f);
        scaleAnimation.setFillAfter(true);
        scaleAnimation.setInterpolator(new BounceInterpolator());
        scaleAnimation.setDuration(6000);
        return scaleAnimation;
    }

自定义插值器

前言

通过ofInt(0，400)定义了动画的区间值是 0～400，
然后通过添加AnimatorUpdateListener来监听动画的实时变化。
那么0～400的值是怎么变化的呢？
插值器就是用来控制动画的区间值如何被计算出来的。
比如
LinearInterpolator插值器表示匀速返回区间内的值；
而DecelerateInterpolator插值器则表示开始变化快，后期变化慢；
其他插值器与此类似。
在 ValueAnimator 中使用插值器很简单，
直接调用ValueAnimator.setInterpolator(TimeInterpolator value)即可。

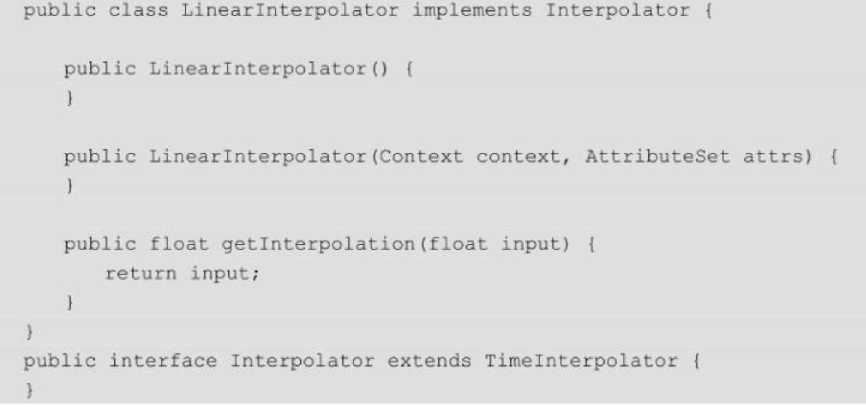

先看看系统自带的插值器是如何实现的，比如LinearInterpolator

LinearInterpolator 实现了 Interpolator 接口，
而 Interpolator 接口则直接继承自TimeInterpolator，
而且并没有添加任何其他的方法。

看看TimeInterpolator接口都有哪些函数

里面只有一个函数
float getInterpolation（float input）。

该函数的含义如下。

参数input：
input参数是Float类型的，它的取值范围是0～1，
表示当前动画的进度，
取0时表示动画刚开始，
取1时表示动画结束，
取0.5时表示动画中间的位置，其他以此类推。
返回值（getInterpolation()的return返回的东西）：
表示当前实际想要显示的进度；
取值可以超过1，也可以小于0。
超过1表示已经超过目标值，小于0表示小于开始位置。

getInterpolation(flaot input)中的input参数
代表一个匀速增加的当前动画的进度，
这个进度是自然进度，自然的，没有经过修改的，
区分于实际显示的动画进度，
与任何设置无关，随着时间的推移，
动画的进度自然会从0到1逐渐增加。

input参数相当于时间的概念，
正如我们生活中参照时钟来知晓时间，
这里我们参照匀速、自然、不可改变的自然进度input
（input类似于数学函数意义中匀速增长的自变量 x），
通过向各种数学计算输入input
（各种数学计算则类似于数学函数意义中的函数关系f()），
以输出各种变化速率的数值作为返回值
（最后作为getInterpolation(flaot input)的return返回值的数值，
则类似于因变量y，y = f ( x ) ），
从而实现各种形式的插值器
(插值器就是基于函数规则，
把匀速增长的自变量input，
计算转换成具有函数规则的输出返回值)

input参数与任何我们设定的值没有关系，
只与时间有关，随着时间的推移，动画的进度也自然地增加，
input参数就代表了当前动画的自然进度，
而返回值则表示当前动画显示的数值进度。

返回值（getInterpolation()的return返回的东西）
则表示动画的数值显示进度，
它可以通过Evaluator的计算，得到一个对应的数值范围，
对应的数值范围是我们通过ofInt()、ofFloat()函数来指定的。

如上例程，
在添加了AnimatorUpdateListener的监听事件以后，
通过在监听函数中调用animation.getAnimatedValue()函数，
就可以得到当前的值。

当前的值=100+（400-100）× 显示进度
（这个公式其实就模拟了Evaluator的计算过程，Evaluator的内容稍后会进行详解）
其中，
100和400就是我们设置的ofInt（100，400）中的值，
而显示进度，就是返回值（getInterpolation()的return返回的东西）
通过上面的讲解，
我们知道了input参数与getInterpolation()函数返回值的关系(y = f(x))，

下面看看LinearInterpolator是如何重写TimeInterpolator的：
以上，
LinearInterpolator在getInterpolation()函数中直接把input值返回，
即以当前动画进度作为动画的数值进度，
这也就表示当前动画的数值进度与动画的时间进度一致。
由于动画进度是随时间匀速前进的，
所以LinearInterpolator的数值进度也是匀速增加的，
这便是基于LinearInterpolator的动画进度是匀速进行的原理；

自定义Interpolator

自定义插值器其实很容易，
只需实现TimeInterpolator接口，
重写getInterpolation()，
在里面返回自己需要的计算值和方式即可：
下面例程，
自定义插值器的getInterpolation()函数中，
将进度反转过来，
当传入0的时候，让它的数值进度在完成的位置；
当完成的时候，让它的数值进度在开始的位置。

public class MyInterpolator implements TimeInterpolator {

    @Override
    public float getInterpolation(float input) {
        return 1 - input;
    }
}

    private void startAnimationTestInterpolator() {
        ValueAnimator animator =  ValueAnimator.ofInt(0, 400);

        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                int curValue = (int)animation.getAnimatedValue();
                tv_text.layout(tv_text.getLeft(),curValue,
                        tv_text.getRight(), curValue+tv_text.getHeight());
            }
        });

        animator.setDuration(1000);
        animator.setInterpolator(new MyInterpolator());
        animator.start();
    }

接下来笔记Evaluator

Evaluator

下图讲述了
从定义动画的数值区间到在AnimatorUpdateListener中

得到当前动画所对应数值的整个过程：

ofInt（0，400）：表示指定动画的数值区间，从0运动到400。
插值器：
在动画开始后
通过插值器会返回当前动画进度所对应的数值进度，
这个数值进度是以小数表示的，如0.2。
Evaluator：
我们通过监听器拿到的是当前动画所对应的具体数值，
而不是用小数表示的数值。
那么必须有一个地方会根据当前的数值进度将其转换为对应的数值，
这个地方就是Evaluator。
Evaluator用于将
从插值器返回的数值进度（小数，0 - 1.0）
转换成对应的数值。
监听器返回：
在AnimatorUpdateListener监听器中
使用animation.getAnimatedValue()函数
拿到Evaluator中返回的数值。

插值器返回的小数值表示的是当前动画的数值进度，
这对于无论是使用ofFloat()函数
还是使用ofInt()函数定义的动画都是适用的。
因为无论是什么动画，它的进度必然在0～1之间。
0表示还没开始，1表示动画结束，这对于任何动画都是适用的。
而Evaluator则不一样，
它把插值器返回的小数进度转换成当前数值进度所对应的值。

如果使用ofInt()函数来定义动画，
动画中的值应该都是Integer类型的，
所对应的Evaluator在返回值时，必然返回Integer类型的值；

如果使用ofFloat()函数来定义动画，
动画中的值都是Float类型的，
Evaluator在返回值时，必然返回Float类型的值。
所以，每种定义方式所对应的Evaluator必然是它专用的。
Evaluator专用的原因在于动画数值类型不一样，
在通过Evaluator返回时会报强转错误，
所以只有在动画数值类型一样时，所对应的Evaluator才能通用。
ofInt()函数对应的Evaluator类名为IntEvaluator，
而ofFloat()函数对应的Evaluator类名为FloatEvaluator。

通过animator.setEvaluator()函数来设置Evaluator，
（下面例程第三行）

    private void startAnimationArgbEvaluator() {
        ValueAnimator animator =  ValueAnimator.ofInt(0xffffff00, 0xff0000ff);
        animator.setEvaluator(new ArgbEvaluator());//设置Evaluator
        animator.setDuration(3000);

        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                int curValue = (Integer) animation.getAnimatedValue();
                tv_text.setBackgroundColor(curValue);
            }
        });
        animator.start();
    }

可以使用ValueAnimator.ofInt()函数构造ValueAnimator，
显式设置了它所对应的IntEvaluator，
用来计算数值进度所对应的数值。

但其实，
ofInt()和ofFloat()都是系统直接提供的函数，
所以会有默认的插值器和Evaluator可供使用。
ofInt()函数的默认Evaluator 是IntEvaluator，
而ofFloat()函数的默认Evaluator则是FloatEvaluator。

Ctrl + 左键看一下IntEvaluator的源码

package android.animation;

public class IntEvaluator implements TypeEvaluator<Integer> {

    public Integer evaluate(float fraction, Integer startValue, Integer endValue) {
        int startInt = startValue;
        return (int)(startInt + fraction * (endValue - startInt));
    }
}

在IntEvaluator中
只有一个函数
evaluate（float fraction，Integer startValue，Integer endValue）

fraction参数就是插值器中的返回值，
表示当前动画的数值进度，以百分制的小数表示。
startValue和endValue分别对应
ofInt(int start，int end)函数中start和end的数值。

假设当我们定义的动画ofInt(100，400)进行到数值进度20%的时候，
那么此时在evaluate()函数中，
fraction的值就是0.2，
startValue的值是100，
endValue的值是400。

返回值（即return (int)(startInt + fraction * (endValue - startInt));）
就是当前数值进度所对应的具体数值，
这个数值就是
我们在AnimatorUpdateListener监听器中
通过animation.getAnimatedValue()函数得到的数值。

evaluate（float fraction，Integer startValue，Integer endValue）函数
根据return (int)(startInt + fraction * (endValue - startInt));，
也就是根据进度数值来计算出具体数值，
这跟前面插值器中提到的当前的值=100+（400-100）× 显示进度是相对应：

结论：
既可以通过重写插值器改变数值进度来改变数值位置，
也可以通过改变Evaluator中数值进度所对应的具体数值来改变数值位置。
这两种方法都可以成为属性动画的驱动力！！！

自定义Evaluator

public class MyEvaluator implements TypeEvaluator<Integer> {
    @Override
    public Integer evaluate(float fraction, Integer startValue, Integer endValue) {
        int startInt = startValue;
        return (int) (200 + startInt + fraction * (endValue - startInt));
    }
}

首先实现TypeEvaluator接口；（注意这里的理解泛型的概念）；
这里实现TypeEvaluator时，指定它的泛型是Integer类型的，
这样就可以在ofInt()函数中使用这个Evaluator了。
注意：
只有定义动画时的数值类型与Evaluator的返回值类型一样，
才能使用这个Evaluator。
很显然，ofInt（）函数定义的数值类型是Integer，
这里定义的MyEvaluator只能适用于ofInt()函数了。
同理，
如果把实现的TypeEvaluator接口泛型设置为Float类型，
那么这个Evaluator也就只能适用于ofFloat()函数了。

然后简单实现其中的evaluate()函数：

在IntEvaluator的基础上修改了一下，
让它返回值时增加了200。
所以，
当我们定义的区间是ofInt（0，400）时，
它的实际返回值区间应该是（200，600）。

使用自定义的Evaluator

    private void startAnimation() {

        ValueAnimator animator =  ValueAnimator.ofInt(0, 400);

        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                int curValue = (int)animation.getAnimatedValue();
                tv_text.layout(tv_text.getLeft(),curValue,
                        tv_text.getRight(), curValue+tv_text.getHeight());
            }
        });

        animator.setDuration(1000);
        animator.setEvaluator(new MyEvaluator());
        animator.start();
    }

自定义Evaluator实现倒序输出

除IntEvaluator和FloatEvaluator外，
在android.animation包下还有另一个Evaluator，
名为ArgbEvaluator，它是用来实现颜色值过渡转换的。

ArgbEvaluator的实现原理
这段代码分为三部分：
第一部分根据startValue求出A、R、G、B中各个色彩的初始值；
第二部分根据endValue求出A、R、G、B中各个色彩的结束值；
第三部分根据当前动画的百分比进度求出对应的数值。

注意0xff是八个二进制位而已，刚好留下一个色彩的值！！

使用ArgbEvaluator

    private void startAnimationArgbEvaluator() {
        ValueAnimator animator =  ValueAnimator.ofInt(0xffffff00, 0xff0000ff);
        animator.setEvaluator(new ArgbEvaluator());//设置Evaluator
        animator.setDuration(3000);

        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                int curValue = (Integer) animation.getAnimatedValue();
                tv_text.setBackgroundColor(curValue);
            }
        });
        animator.start();
    }

参考自《Android自定义控件开发入门与实战》

本文完整项目代码敬请见GitHub
