ABAQUS对称边界条件XSYMM含义详解

在ABAQUS软件中，表示自由度时，坐标轴编号是1，2，3（对应轴X Y Z） ;U1表示沿坐标轴1方向上的平移自由度；UR1表示坐标轴1上的旋转自由度。

SYMM是Symmetry（对称）的缩写 。ZSYMM表达的含义是，首先它是对称边界条件，然后具体的含义是‘对称面是与坐标轴3（Z轴）垂直的平面‘。

以实例为例：

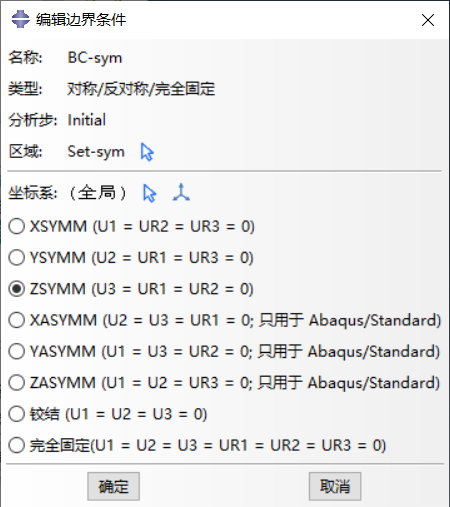

很容易能看出这个三维模型我只是分析了它的一半，所以高亮区域要设置成对称约束。很明显，这个对称面（高亮区域）是垂直于Z轴的（看右上角），所以选择ZSYMM。

希望能帮到你，一起加油！
