Web中树形数据(层级关系数据)的实现—以行政区树为例

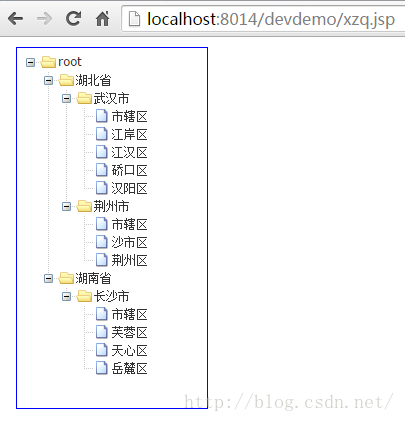

在Web开发中经常遇到树形数据的操作，如菜单、组织机构、行政区(省、市、县)等具有层级关系的数据。下面以行政区为例说明树形数据(层级关系数据)的存储以及实现，效果如图所示。

1 数据库表结构设计

树形数据一般通过父节点和子节点实现数据之间的层级关联，层级关系在数据库中主要通过主键和外键来实现。

--使用Oracle数据库
--创建行政区表
create table TB_XZQ
(
  code         NUMBER not null,  --行政区编码，主键
  parent_code  NUMBER,           --上级行政区编码，如果没有上级行政区，则为空
  name         VARCHAR2(50)      --行政区名称
);

--设置CODE为主键
alter table TB_XZQ add constraint PK_TB_XZQ primary key (CODE) using index;

--设置外键
alter table TB_XZQ
  add constraint FK_TB_XZQ_PARENT_CODE foreign key (PARENT_CODE)
  references TB_XZQ (CODE) on delete set null;

--插入行政区数据
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (420000, NULL, '湖北省');

INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (420100, 420000, '武汉市');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (420101, 420100, '市辖区');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (420102, 420100, '江岸区');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (420103, 420100, '江汉区');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (420104, 420100, '硚口区');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (420105, 420100, '汉阳区');

INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (421000, 420000, '荆州市');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (421001, 421000, '市辖区');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (421002, 421000, '沙市区');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (421003, 421000, '荆州区');

INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (430000, NULL, '湖南省');

INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (430100, 430000, '长沙市');
INSERT INTO TB_XZQ (CODE,PARENT_CODE,NAME) VALUES (430101, 430100, '市辖区');
INSERT INT
