波浪形弹簧环

于 2022-05-13 05:35:59 发布
阅读量235 收藏
点赞数
分类专栏： # solidWork 学习 文章标签： SolidWorks
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/acktomas/article/details/124744245
版权

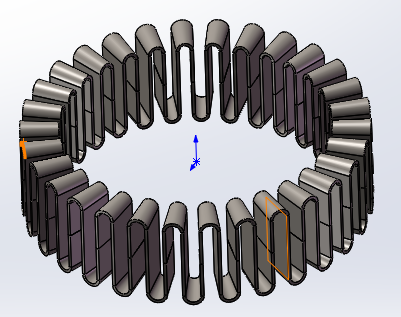

在这里插入图片描述

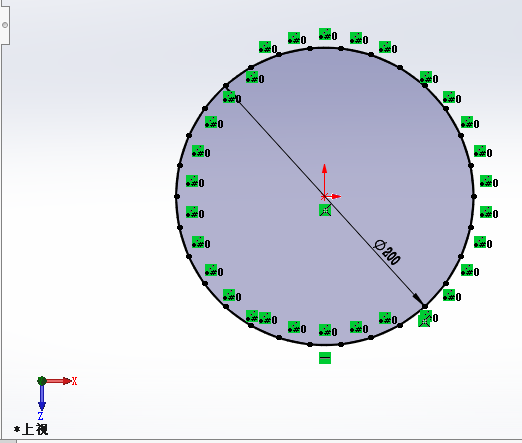

  1. 绘制环外轮廓
    用多边形（外接圆）绘制，让后进行构造线转换，本来是构造线的变成实线，实线的换位构造线。
    在这里插入图片描述

  2. 拉伸曲线
    两侧对称，70mm

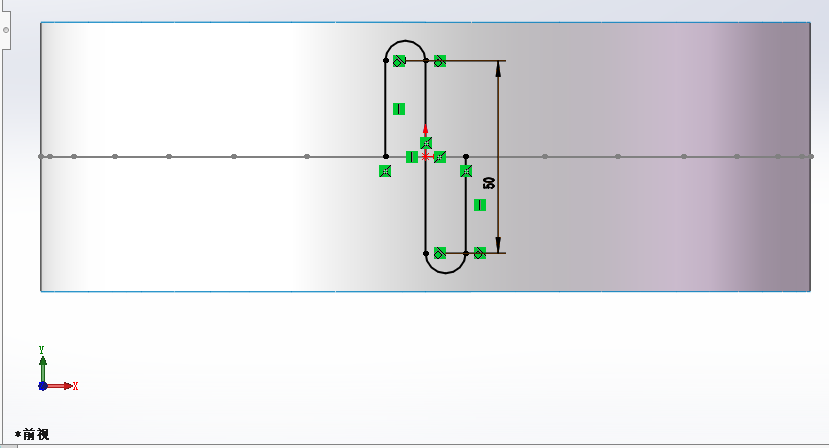

  3. 绘制环的一部分草图
    注意图中的关系
    在这里插入图片描述
    投影曲线：
    在这里插入图片描述

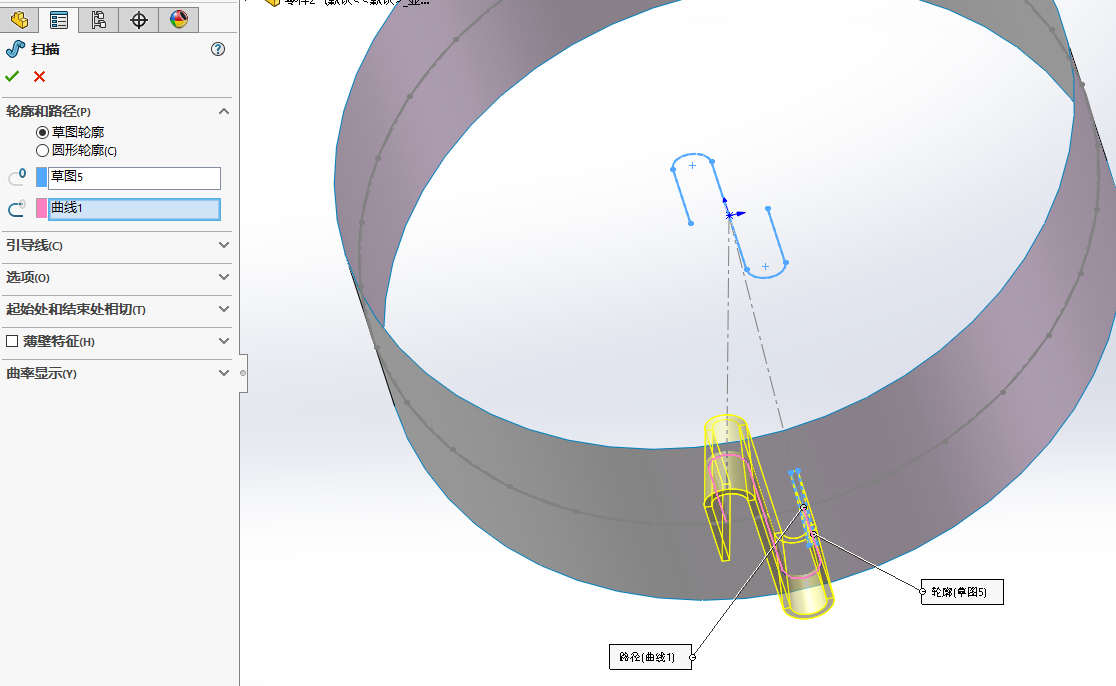

  4. 绘制扫描轮廓
    在这里插入图片描述

  5. 扫描
    在这里插入图片描述

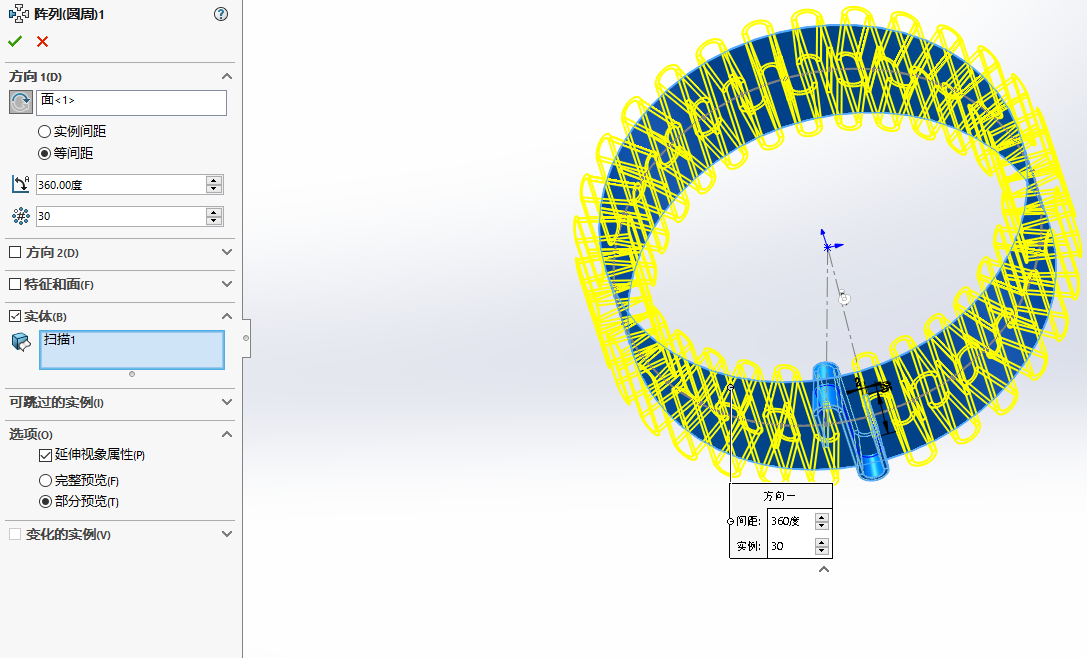

  6. 圆周阵列
    在这里插入图片描述

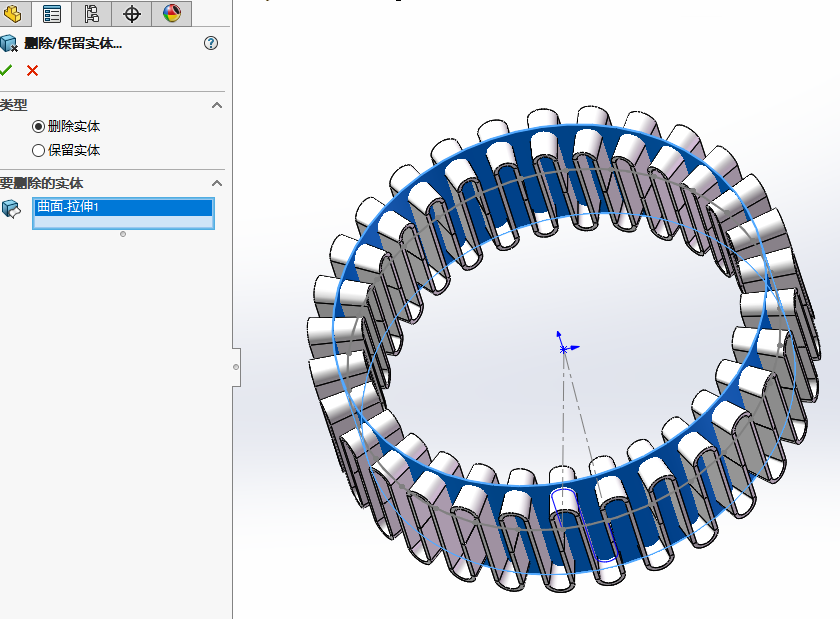

  7. 删除或保留实体
    在这里插入图片描述

波浪螺旋型弹簧的画法
