欧姆定律

测量电势差

当电池连入电路时，设置万用表的刻度盘，让它测量直流电压。你可以让红表笔保持不动，因为测量电压的插孔与测量电阻的插孔是相同的。

记住，万用表刻度盘旁边的数字是每个量程的最大值。

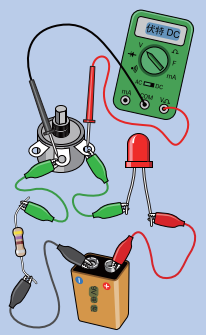

现在，用表笔的探针触碰电位器的接头，如图 1-54 所示。试着固定探针的位置，同时把电位器的阻值调高一点，然后再调低一点。你会发现电压随之变化，我们称该电压为探针之间的电势差。
在这里插入图片描述
图 1-54测量 LED 两端的电势差

测量 LED 两端的电势差，测量结果会随着电位器的调节而改变，但是变化幅度可能没有你预料的那么大。LED会进行一定程度的自我调节，随着电压和电流的波动而调整自身电阻。

交换红黑表笔的位置会怎样？万用表显示屏上会显示一个负号，它并不会因此而损坏。但是，应该总是用红表笔测量较高的电压，黑表笔测量较低的电压，这样比较清楚明白。最后，将探针放在电阻器两端，电势差会再一次随着你对电位器的调节而变化。在这个简单电路中，电池提供的电压分配到所有元件两端。当电位器减小自己分配到的那部分电压时，可使电阻器和 LED 使用的电压差增大。而且，当电位器阻值较低时，电路的总电阻也较低，允许通过的电流更大。

以下是需记住的几个要点。

将电路中所有设备两端的电势差相加，它们的和与电池提供的电压相等。
你测量的是电路中两点之间的相对电压。这就是电势差的含义。
在测量电压时，要像使用听诊器一样使用表笔，不要破坏电路中的连接点。

检测电流

现在，我想让你进行另一种测试。把万用表设置到 mA（毫安），测量电路中的安培数。在测量电流时，必须注意以下规则。

只有在电流（安培数）流过万用表时，才能对其进行测量。
需要把万用表串联连入电路。
太大的电流会烧毁万用表内的保险丝。
应当使用万用表上标记着“mA”的插孔。
在进行测量之前，要确保万用表的刻度盘已经拨到了 mA。而不是 V。
注意：万用表过载

在测量电流时一定要小心。例如，如果你把万用表的两根表笔直接放置在电池两端，而此时万用表又设置成测量毫安电流，就会造成瞬间过载，万用表内的保险丝也会烧毁。便宜的万用表不附带保险丝，你只好把万用表拆开，查看保险丝的规格，再上网查找相同规格的替代品。这非常烦人（我自己经历过不止一次）。特别便宜的万用表可能连容易替换的保险丝都没有。

一定要在电路中有限流元件（电阻）时测量电流。
预先警告：如果你的万用表有一个单独的插孔用于测量电流，那么在确实要测量电流时再把红色引线插入这个插孔。测量完成后，把红色引线插回伏特 / 欧姆插孔。

在这里插入图片描述
图1-55电流绕电路流通，流过万用表

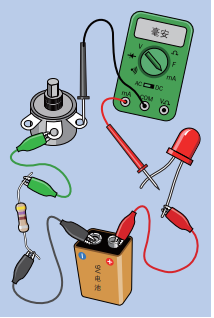

将万用表连入 LED 和电位器之间，如图 1-55 所示。随着将电位器的阻值上下调节，你应该能发现电路中变化的阻值改变了电流——安培数。前一个实验中的 LED 烧毁了，因为过大的电流使它发热，产生的热量熔化了 LED 内部的结构，就像保险丝熔化一样。较高的电阻能够限制安培数。
下面是一个有趣的小测试。将电位器逆时针调到头，记录测到的电流值。

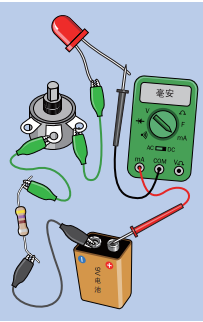

不用重新调整电位器，现在改变万用表的位置，把它连入电池和 LED 之间，如图 1-56 所示。
在这里插入图片描述
图1-56
现在电流是多大？应该和刚才完全一样，或者非常接近。注意，弹簧夹位置的变化会使电路电阻有微小的改变。

在串联的电路中，电路中的电流处处相等，因为，电子无处可去。

欧姆定律

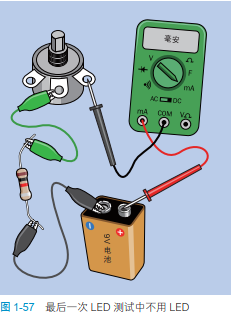

将 LED 从电路中移除，把万用表直接连入电池和电位器之间。移除 470 Ω 的电阻器，换上一个1 kΩ 的电阻器（色带是棕—黑—红），如图 1-57 所示。现在，电路的电阻仅由 1 kΩ 电位器和 1 kΩ 电阻器提供。（万用表也有一些电阻，但是阻值很小，我们可以忽略它。导线和弹簧夹也有一些小小的电阻，但是阻值比万用表还要小。）
在这里插入图片描述

将电位器顺时针调到头，这样它的阻值就接近零。现在，电路中只有由电阻器提供的 1000 Ω 电阻。万用表显示的电流是多大呢？
将电位器调到一半，它提供的电阻约为 500 Ω。现在，电路中的总电阻约为 1500 Ω。万用表显示的电流又是多大呢？
将电位器逆时针调到头，这样它的全部阻值都连入电路，加上电阻器，总电阻为 2000 Ω。现在的电流是多大？
我的实验结果如下。你的结果也应该大致相同。
9 mA，总电阻 1 kΩ
6 mA，总电阻 1.5 kΩ
4.5 mA，总电阻 2 kΩ
你发现有趣的东西了吗？对于任何一行，左侧的数字与右侧的数字相乘结果总是 9。而 9 恰好就是电池的电压。
我们一共只测了三次，但是如果你用一组定值电阻进行更加细致的测试，我敢说结果依然相同。可以总结出下面这个公式：
电压 = 电阻 × 电流

1 kΩ 是 1000 欧姆，而 1 mA 是 1/1000安培。因此，使用伏特、安培、欧姆这三个基本单位，公式看起来实际上是这样的：

电压 =（欧姆 ×1000）× （电流÷ 1000）
分子分母上的 1000 可以相消，这样我们就得到了：
电压 = 电阻 × 电流
这个公式称为欧姆定律。它是最基本的电学定律。

欧姆定律的一般表达方式是：电压 = 电阻 × 电流
通常简记为：V = I × R
I 代表电流，因为最初电流是通过电感系数衡量的，电感系数指的是引起磁场效应的能力。或许用其他字母（例如 C）来代表电流更方便，但是要劝说大家改变这个习惯已经太晚了。你只需记住 I 指的是电流即可。

欧姆定律的一般表达方式是：
$\times 电阻$
通常简记为：
$\times R$
I 代表电流，因为最初电流是通过电感系数（inductance）衡量的，电感系数指的是引起磁场效应的能力。或许用其他字母（例如 C）来代表电流更方便，但是要劝说大家改变这个习惯已经太晚了。你只需记住 I 指的是电流即可。

把字母左右移动，就能得到欧姆定律的变化形式：
$\begin{aligned} I = \frac{V}{R} \\ R =\frac{V}{I} \end{aligned}$
应用公式时要确保单位一致。如果 V 的单位是伏特，I 的单位是安培，那么 R 的单位必须是欧姆。

如果电流的单位是毫安会怎么样？那么电流必须换为用安培表示。例如，大小为 30 mA 的电流在公式中必须写作 0.03 A（0.03 A = 30 mA）。如果有些困惑，就拿计算器把毫安数除以 1000 得到安培数吧。同样，把毫伏数除以 1000 可以得到伏特数。

为了降低犯错误的风险，可以使用实际单位记忆欧姆定律：
$\times 欧姆 \\ 安培 = 伏特 \div 欧姆 \\ 欧姆 = 伏特 \div 安培$
但是要记住一点。

伏特是简单电路中两点之间的电压差。欧姆是这两点之间的电阻值。安培是流过电路的电流。

在TinkerCAD中验证欧姆定律

在本教程中，我们将学习电路设计中称为欧姆定律的基本概念，并应用它来确保我们可以安全地点亮LED。

在这里插入图片描述

欧姆定律：概述

在所有电路中，电流从电源的正极（+）（如电池）流向负极（-）。电流的名称是电流。

当电流流过元件（如LED或电阻器）时，元件两端的势能会发生相关变化，称为电压。元件两端的电压“下降”量取决于其电阻，或者它限制电流流动的程度。这对于确保您的组件不会损坏非常重要，因为它们无法承受来自电池的电流。

这三个概念（电流、电压和电阻）都通过一个称为欧姆定律的定律相互关联，其中电压等于电流和电阻的乘积：

电压（V） = 电流（I） * 电阻（R）

或

V = IR

让我们来测试一下！

简单的发光二极管电路

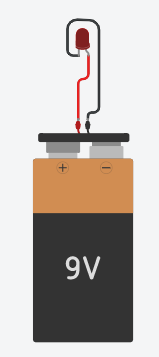

在编辑器中，您会发现一个简单的电路，将LED直接连接到9V电池。

在这里插入图片描述

如果我们为电路供电，我们预计电流将从电池的正极流出，流经LED，然后进入电池的负极。

打开模拟器，看看我们的LED会发生什么。
将鼠标悬停在 LED 上可显示有关流经 LED 的电流量的消息。
看起来有太多的电流流过当前的LED - 这真的可能会损坏您的LED！让我们看看如何在下一步中防止这种情况发生。

在这里插入图片描述

应用

在最后一步中，您看到了过多的电流如何流过LED。让我们回顾一下欧姆定律，其中电压等于电流乘以电阻。

V = IR

LED具有最大额定电流水平，或可以安全工作的最大电流。在这种情况下，让我们考虑20mA的最大电流，这是LED的相当标准的额定值 - 如果我们将毫安转换为安培，则为0.02 A。

如果我们想确保只有20mA的电流流过LED，我们需要在电路中添加一些电阻。我们知道电压，因为我们使用的是9V电池。应用欧姆定律，我们有9V / 0.02A = 450欧姆（欧姆是我们的电阻单位）。这意味着，如果我们想确保只有20mA的电流流过LED，我们希望在我们的电路中添加一个值为450欧姆的电阻。

单击“+ 组件”并添加电阻器。
单击电阻器并将其值更改为450欧姆。

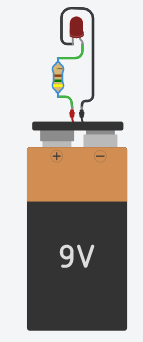

通过移除红线并在电池正侧和LED的阳极支路之间添加电阻器，将电阻器添加到电路中。
继续执行下一步。

在这里插入图片描述

祝贺

祝贺！您学习了如何应用欧姆定律来限制通过LED的电流量。

温馨提示：

在有一条电流流过路径的电路中，通过电路每个元件的电流将是相同的。出于这个原因，电阻器是在LED之前还是之后实际上并不重要 - 无论哪种方式，它都会限制电流。如果您愿意，可以通过将电阻器放置在LED的阴极支腿和电池的负极之间来亲自测试。
您是否注意到，当您将其电阻值编辑为470欧姆时，电阻器上的彩色条带是如何变化的？电阻器上的彩色条带用于直观地确定其值。您可以在此处阅读更多相关信息。

使用欧姆定律

欧姆定律非常有用。例如，它可以准确地告诉你 LED 应该串联多大阻值的电阻器，使它既能得到足够的保护，又能发出尽可能明亮的光。你要先查找制造商为 LED 制定的规格说明。这种信息很容易在数据表中找到，可以上网查询。

假设你有一个威世半导体制造的 LED，你知道它的产品编号是 TLHR5400。
你需要做的就是在网上查询产品编号和制造商名称：威世 TLHR5400

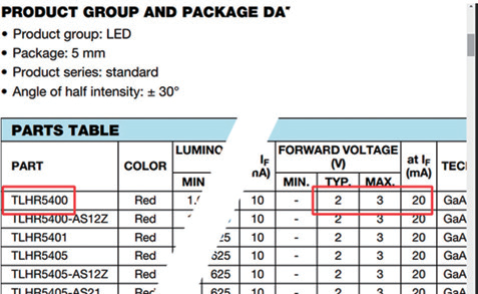

图 1-60 中，我保留了屏幕截图的左侧和右侧。用红色在左侧圈出了元件的产品编号，在右侧圈出了两种类型的正向电压。Typ意为“标准”，而Max意为“最大”。因此，标准情况下，LED 应当在 2 V 电势差下工作。但是，“IF (mA)”又是什么意思呢？

请记住，字母 I 用来代表通过电路的电流。字母 F 意为“正向”。因此，表格中的正向电压是在 20 mA 的正向电流下测得的，20 mA 是这种 LED 的建议电流值。

1-60　LED 数据表的屏幕截图

由于已知它在 2 V 电压、20 mA 电流下能够正常工作，欧姆定律可以告诉你其他的事情。

电阻应该取多大

在这里插入图片描述
1-61　这个基本电路能让你算出电阻器的阻值

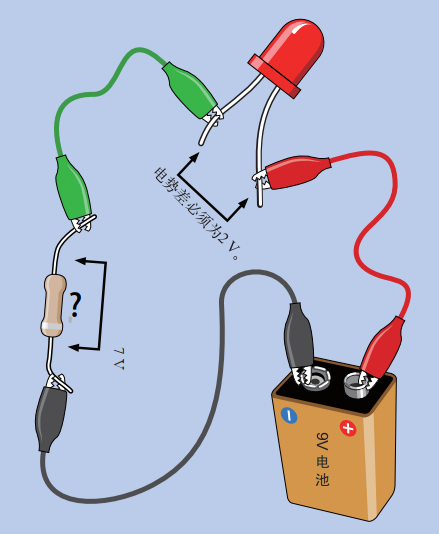

图 1-61 所示的简单电路意在计算电阻的正确阻值。首先回忆一下我讲过的欧姆定律。

把电路中所有器件两端的电势差相加，它们的和应当与电池提供的电压相同。

电池电压为 9 V，我们需要 LED 上的电压为 2 V，因此电阻器必须承担 7V 的压降。电流应该是多大呢？

记得我前面提过的另一个定律吗？

简单电路中的电流处处相等。

因此，流过电阻器的电流和流过 LED 的电流相等。你的目标是获得 20 mA 的电流，欧姆定律要求所有的单位都匹配。如果单位是伏特和欧姆，就需要用安培表示电流。20 mA 是 20/1000 安培，即 0.02 安培。
现在你可以把已知量写下来，一般来说，这就是第一步：

V = 7 V
I = 0.02 A

应该使用欧姆定律的哪个公式呢？应该使用这个公式：
$\frac{V}{I}$
现在将 V 和 I 的值代入公式，如下：
$\frac{7}{0.02} Ω$
算出答案：7/0.02 = 350 Ω

没有标准阻值为350Ω的电阻，有标准阻值是 330 Ω的电阻。要是你的 LED 更为灵敏，则可以使用更高的标准阻值，即 470 Ω。你还记得我在实验 3 中使用了 470 Ω 的电阻器吧，现在明白了吧。

有些人容易犯这样的错误。计算串联电阻器的阻值时，他们用电源电压（本例中为 9 V）除以电流。这并不正确，因为电源电压加到了电阻和 LED 两端。要求电阻器的阻值，就需要考虑电阻两端的电势差，此处为 7 V。

如果使用不同的电源，会发生什么？若实验里用到 5 V 的电源。这将如何改变适合的电阻值呢？

LED 两端的电压仍为 2 V。电源电压为 5 V，因此电阻器上的压降应为 3 V。电流仍然相同，计算式如下：
$\frac{3}{0.02} Ω$
因此电阻值为 150 Ω。但是 LED 并不需要发出最亮的光，你使用的 LED 的额定电流可能也小于20 mA。而且，如果电路采用电池供电，你可能会减少电能消耗，使电池寿命更长。考虑到这些，可以使用更高的标准阻值，即 220 Ω。
