AGF-AE-D/200光伏储能单相防逆流电表

1 概述

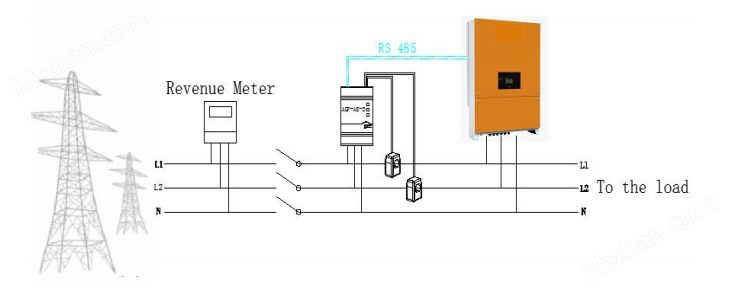

在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表（RGM；该变频器 被称为收入等级变频器），您可以在 RGM 的同一总线上连接一个外部仪表。

2 仪表安装

万鑫-18202180327

安装说明应说明所用的国家电气规范、ANSI/NFPA 70接线方法。

2.1 安装指南

仪表通过 RS485 与变频器相连。交流电线规格：1.3 至 2.0 mm 直径/22-18 AWG 绞合线，600 V，THHN、MTW 或 THWN 型。

RS485 接线规格：

电缆类型：至少 3 线屏蔽双绞线（可使用 4 线电缆）

导线截面积：0.32-0.81 mm 2/24-18 AWG（可使用 5 类电缆）

备注：如果在有雷电感应电压浪涌风险的区域使用长度超过10 m/33 ft的电缆，建议使用 外部浪涌保护装置。如果使用接地金属导管来布线通信线，则不需要防雷装置。

仪表被视为“连接设备"，需要断开装置（断路器、开关或断路器）和过电流保护（保险丝或断路 器）。

仪表消耗 10-30 毫安，因此任何开关、断路器、保险丝和/或断路器的额定值由线规、电源电压和所需的 电流中断额定值决定。

开关、断路器或断路器必须位于仪表附近且易于操作。 使用额定电流小于等于 20A 的断路器或
