关于并离网运行模式说明

1.不含STS并离网切换

（1）并网转离网步骤（不含静态转换开关STS）

步骤1通过EMS或是后台软件将PCS运行模式自动改为手动模式；

步骤2设置PCS关机指令；确认PCS为关机状态；

步骤3电网断电（电网总开关QF1断开），确认电网无电；

步骤4将PCS设置为离网模式运行；

步骤5通过EMS或是后台软件设置PCS开机指令（输出功能由负载大小决定）。

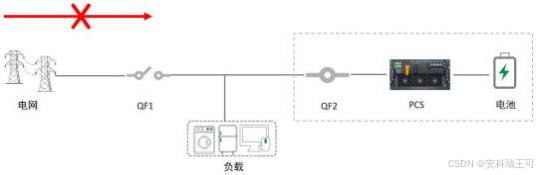

手动设置并网切离网图

（2）离网转并网步骤（不含静态转换开关STS）

步骤1通过EMS或是后台软件将PCS运行模式自动改为手动模式；

步骤2设置PCS关机指令；确认PCS为关机状态；

步骤3设置PCS为并网模式；

步骤4给电网上电（电网总开关QF1处于闭合状态）；

步骤5设置PCS开机指令；

步骤6将PCS手动模式改为自动模式。

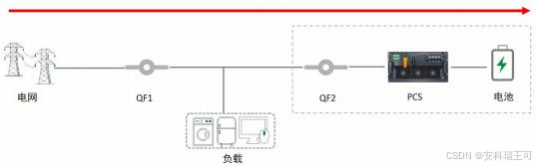

手动设置离网切并网图

 2.含STS并离网切换

（1）并离网切换（含静态转换开关STS）

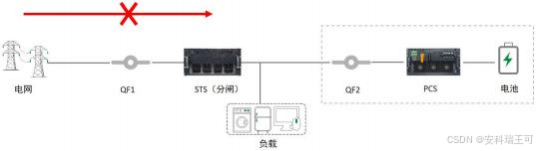

PCS+STS并离网系统图

补充：STS默认是分闸的；

STS合闸的条件：

STS和PCS需分别带电，（并网STS连接电网带电；离网时STS可由辅源板从电池取电，也可用UPS供电，对应两款STS，PCS的直流侧需连接电池。）

STS和PCS接线：485信号线需连接；同步信号需连接；Modbus地址一致；两者通讯正常后，3分钟后，STS合闸。如下图4所示：

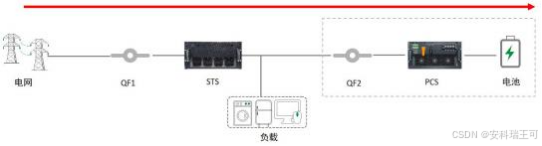

PCS+STS并离网系统图（合闸）

 （2）并网转离网过程描述（STS全自动切换）

电网失电时，STS检测到电网失电后，将电网失电的信息传递给PCS，并执行“分闸”动作与电网断开，同时PCS接收到STS信号，迅速完成“并网”到“离网”模式的切换。由此完成并网到离网的切换，此过程由STS和PCS共同完成，全过程时间在20ms以内。

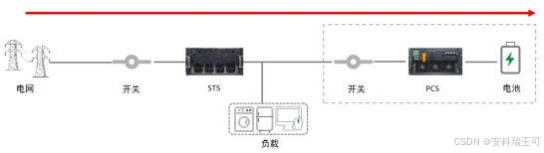

并网状态

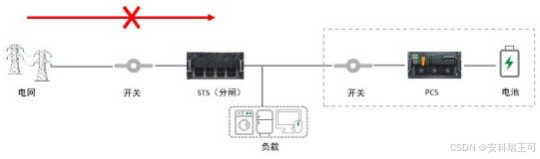

离网状态

（3）离网转并网过程描述（STS全自动切换）

 电网失电，此时负载部分的供电由储能提供，PCS的运行模式为离网模式，STS和PCS之间保持正常通讯。

离网状态

 当电网来电后，STS检测到电网电压，将信息传递给PCS，PCS通过与STS的同步信号、通讯，跟踪电网相位和幅值，当相位、幅值完成同步并确认锁定后，PCS执行“离网”转“并网”模式切换动作，同时PCS给STS下发合闸指令，STS同步完成合闸，至此完成“离网”到“并网”模式的切换。切换并网之前PCS仍旧运行在离网模式。

全过程约为180s，瞬间切换时间约等于20ms。

并网状态
