QT编程入门之QT designer

1.qt 编程的工作流程简介

         使用QT作为GUI开发工具的项目流程，可用下图表示：





                                                                                             QT项目开发流程

         开发流程的解析：假设用QDesigner设计了一个X.UI窗口，之后就需要使用uic来进行编译，生成对应的.h文件.另外一个自定义的类型ClsA使用了Q_Object宏，进而可以使用QT的信号、槽机制，或者不使用QTDesigner派生出新的QT UI类，全用编码实现。Desinger生成的ui类可能产生一些自定义的信号和槽，这些函数的实现通常是放在另外一个cpp文件中的，可以在另外的IDE或者文本编辑器中编辑。

      moc.exe和cl.exe由于是针对2个cpp进行编译，即2个编译单元的2次调用，因此为了更清楚的表达在上图中各出现了2次。

       这篇文章着眼于QT编程的一个入门级介绍，主要关注如何尽快创建一个基于qt的应用程序和界面开发。如果你想快速的了解qt,那么本篇文章适合你。它将引导你一步步创建一个基本的qt程序和界面，并运行。

       本文假设你使用的是Suse Linux 平台，并且假设你已经安装了qt.如果你想了解如何安装qt，请百度之。

2.创建用户使用界面GUI

      我们的目标是创建一个最简单的demo.当用户点击按钮时，界面退出。其创建步骤如下：

                                                          1.从Suse Linux界面找到qt designder

                                                                             2.打开linux 的QT designer



                                                                            3.开始我们的UI设计,创建一个form

                                                                     4.使用pushButton控件来作为我们的按钮

                                                                                              5.对button的UI属性作一些编辑

                                                                     6.对按钮的行为进行设置，添加一个信号和插槽

                                                                                        7.保存我们设计的UI到指定目录，并命名为form1.ui

            至此，UI方的基本设计完成。

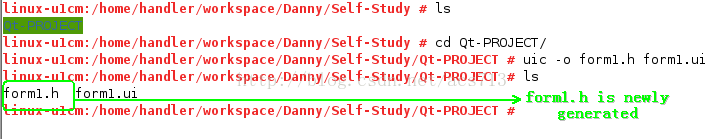

 3.使用uic生成头文件

如下图所示：

生成的form1.h头文件如下所示：

/********************************************************************************
** Form generated from reading UI file 'form1.ui'
**
** Created
**      by: Qt User Interface Compiler version 4.6.3
**
** WARNING! All changes made in this file will be lost when recompiling UI file!
********************************************************************************/

#ifndef FORM1_H
#define FORM1_H

#include <QtCore/QVariant>
#include <QtGui/QAction>
#include <QtGui/QApplication>
#include <QtGui/QButtonGroup>
#include <QtGui/QDialog>
#include <QtGui/QHeaderView>
#include <QtGui/QPushButton>

QT_BEGIN_NAMESPACE

class Ui_Form
{
public:
    QPushButton *pushButton;

    void setupUi(QDialog *Form)
    {
        if (Form->objectName().isEmpty())
            Form->setObjectName(QString::fromUtf8("Form"));
        Form->resize(400, 300);
        pushButton = new QPushButton(Form);
        pushButton->setObjectName(QString::fromUtf8("pushButton"));
        pushButton->setGeometry(QRect(140, 110, 86, 27));

        retranslateUi(Form);
        QObject::connect(pushButton, SIGNAL(clicked()), Form, SLOT(close()));

        QMetaObject::connectSlotsByName(Form);
    } // setupUi

    void retranslateUi(QDialog *Form)
    {
        Form->setWindowTitle(QApplication::translate("Form", "Dialog", 0, QApplication::UnicodeUTF8));
        pushButton->setText(QApplication::translate("Form", "Exit", 0, QApplication::UnicodeUTF8));
    } // retranslateUi

};

namespace Ui {
    class Form: public Ui_Form {};
} // namespace Ui

QT_END_NAMESPACE

#endif // FORM1_H

 4.添加自定义代码

4.1 新建一个头文件MyDlg.h

       它包含自动生成的form1.h，然后声明一个自定义类，并添加一个私有成员对象Ui::Form ui;  这样就可以通过该对象控制界面上所有的部件了。代码如下所示：

#ifndef MYDLG_H
#define MYDLG_H

#include <QDialog.h>
#include <Form1.h>

class MyDlg: public QDialog
{
  Q_OBJECT

  public:
    MyDlg();
  private:
    Ui::Form ui;
};


#endif // MYDLG_H

4.2 新建一个C++文件MyDlg.cpp

    在类的构造函数里首先调用ui的setupUi方法，对界面上的ui进行初始化，然后将pushbutton的click信号与对话框的close信号关联起来。

代码如下：

#include <MyDlg.h>

MyDlg:: MyDlg()
{
   ui.setupUi(this);
   Q_Object::connect(ui.pushButton, SIGNAL( clicked() ),this, SLOT( close() ));
};

 4.3 编写应用程序入口函数main.cpp

代码示例：

#include <QApplication>
#include <MyDlg.h>

int main(int argc, char **argv)
{
   QApplication app(argc, argv);
   MyDlg *mydlg = new MyDlg;
   return mydlg->exec();
};



5. qt工程编译

5.1 使用qmake生成工程文件

生成Qt-PROJECT.pro 工程文件，该文件归类了程序中的所有文件。其内容如下：

######################################################################
# Automatically generated by qmake (2.01a) Wed Jul 17 19:40:01 2013
######################################################################

TEMPLATE = app
TARGET =
DEPENDPATH += .
INCLUDEPATH += .

# Input
HEADERS += form1.h MyDlg.h
FORMS += form1.ui
SOURCES += Main.cpp MyDlg.cpp





5.2 生成makefile和可执行文件

在终端命令行上键入qmake 生成Makefile:



最后make,并生成可执行文件

点击exit键后，对话框消失！
