与非门实现异或与同或运算

最新推荐文章于 2025-09-03 12:09:23 发布
原创 最新推荐文章于 2025-09-03 12:09:23 发布 · 7.7w 阅读 · 253 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga #电子 #数电

一、异或门实现

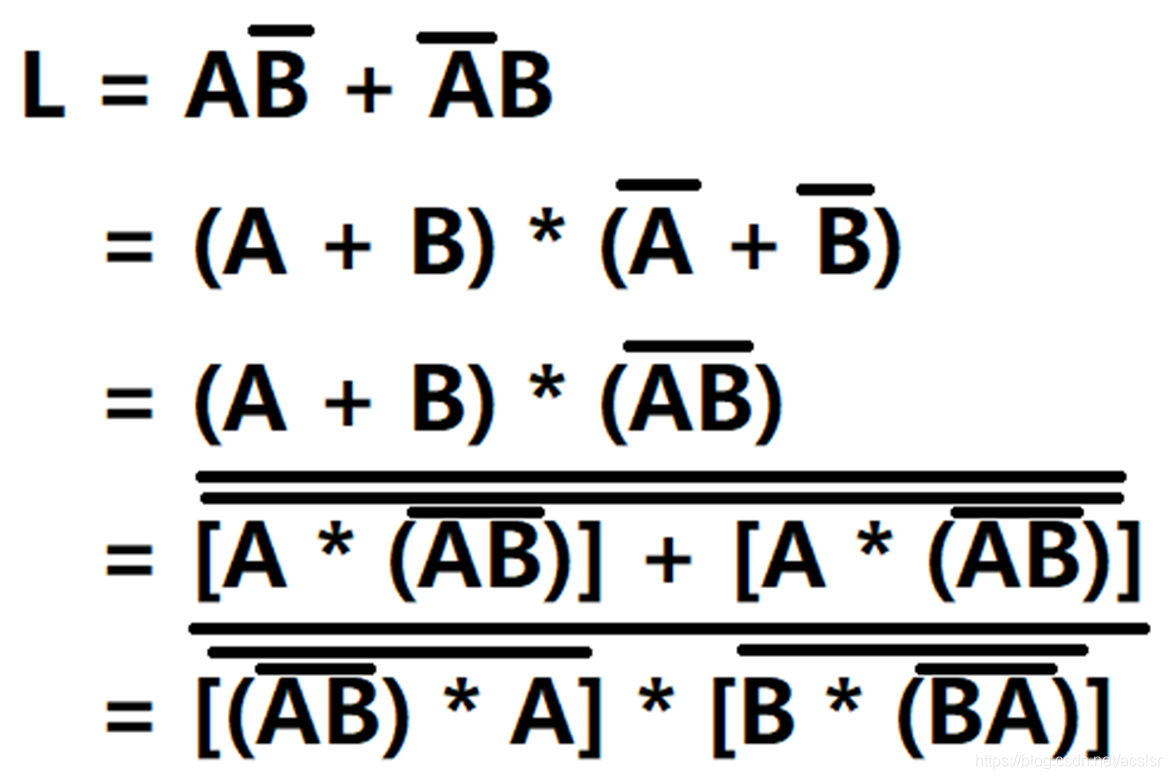

1.逻辑表达式

在这里插入图片描述

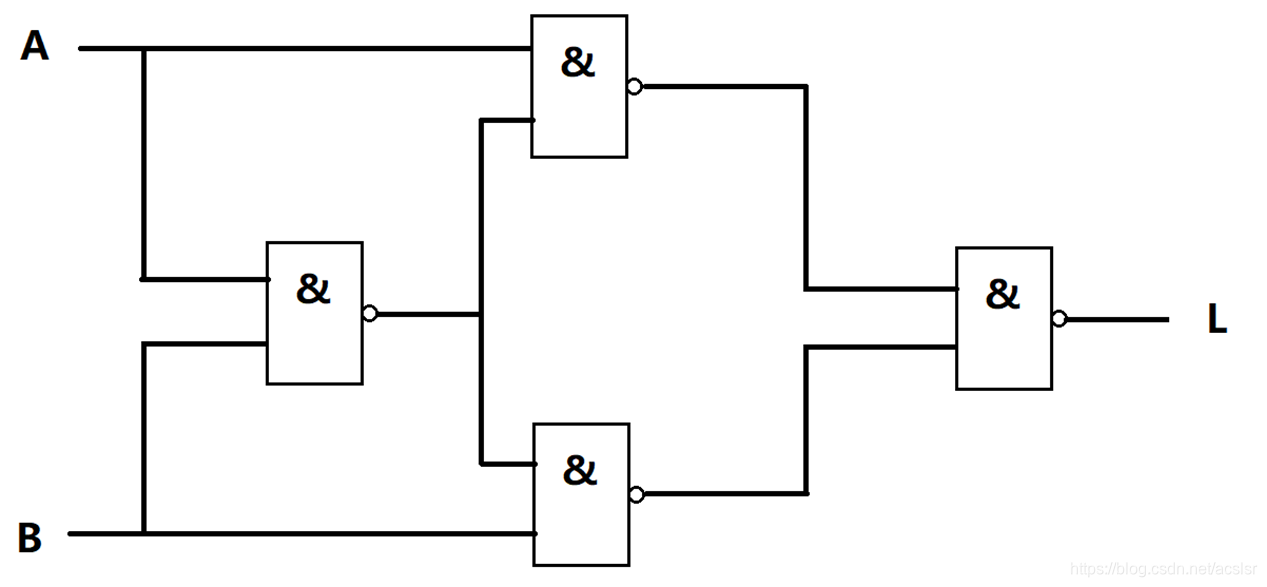

2.电路结构

在这里插入图片描述

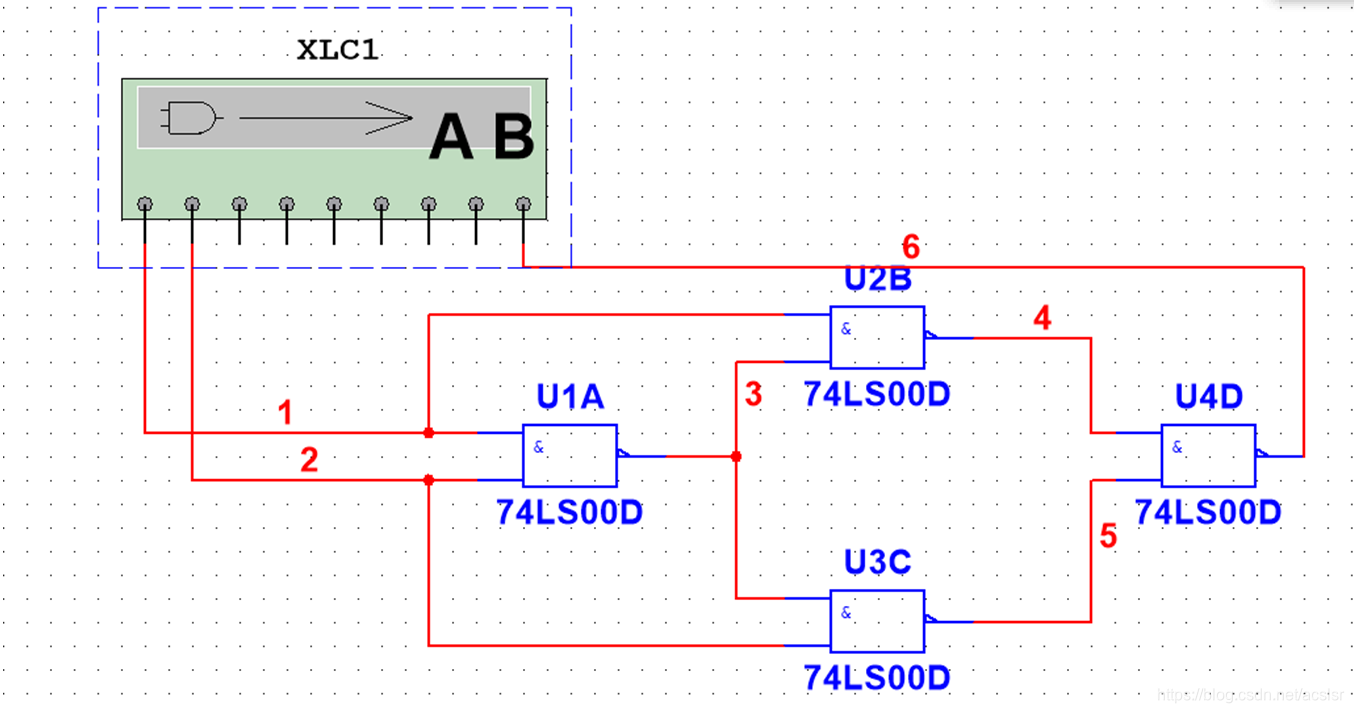

3.仿真电路

在这里插入图片描述

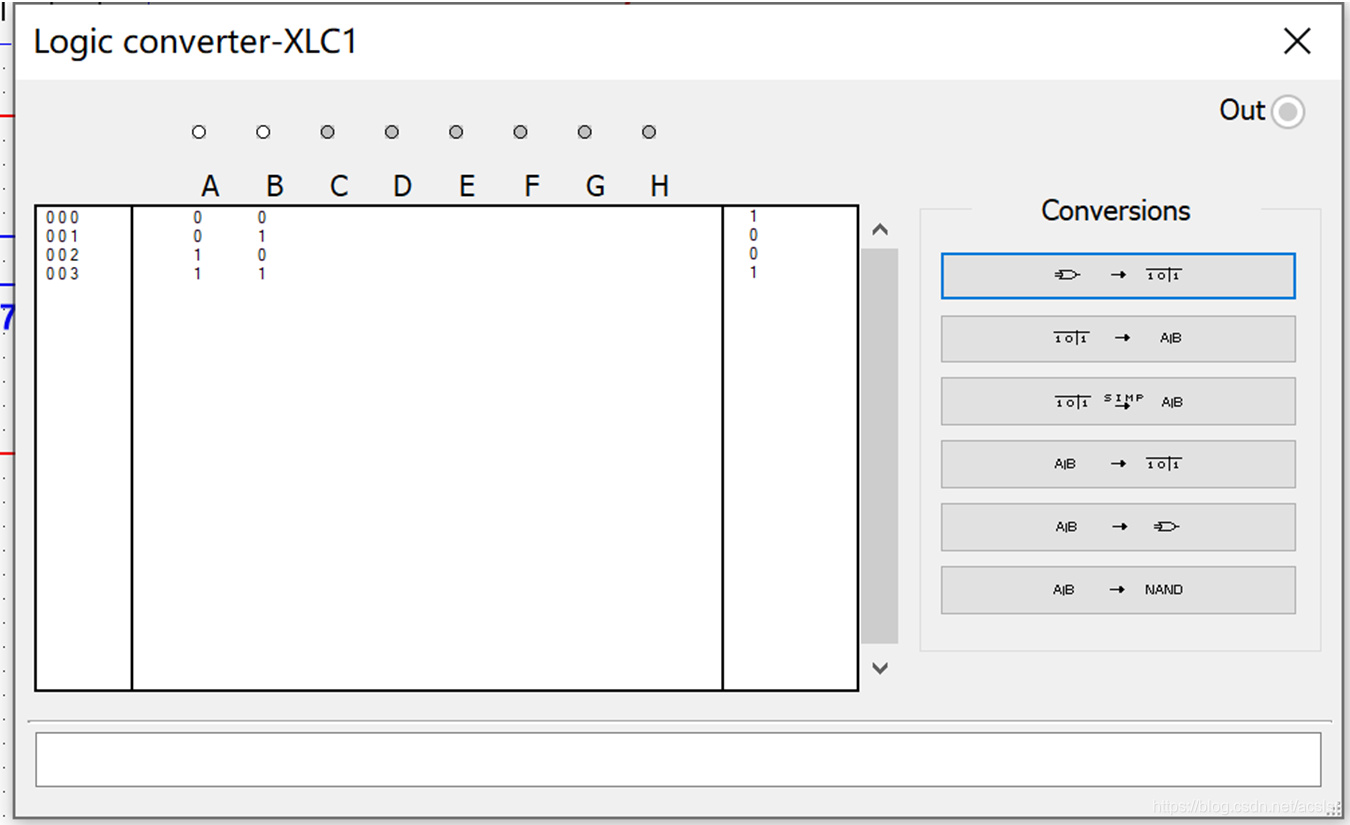

4.实验结果

在这里插入图片描述

二、同或门实现

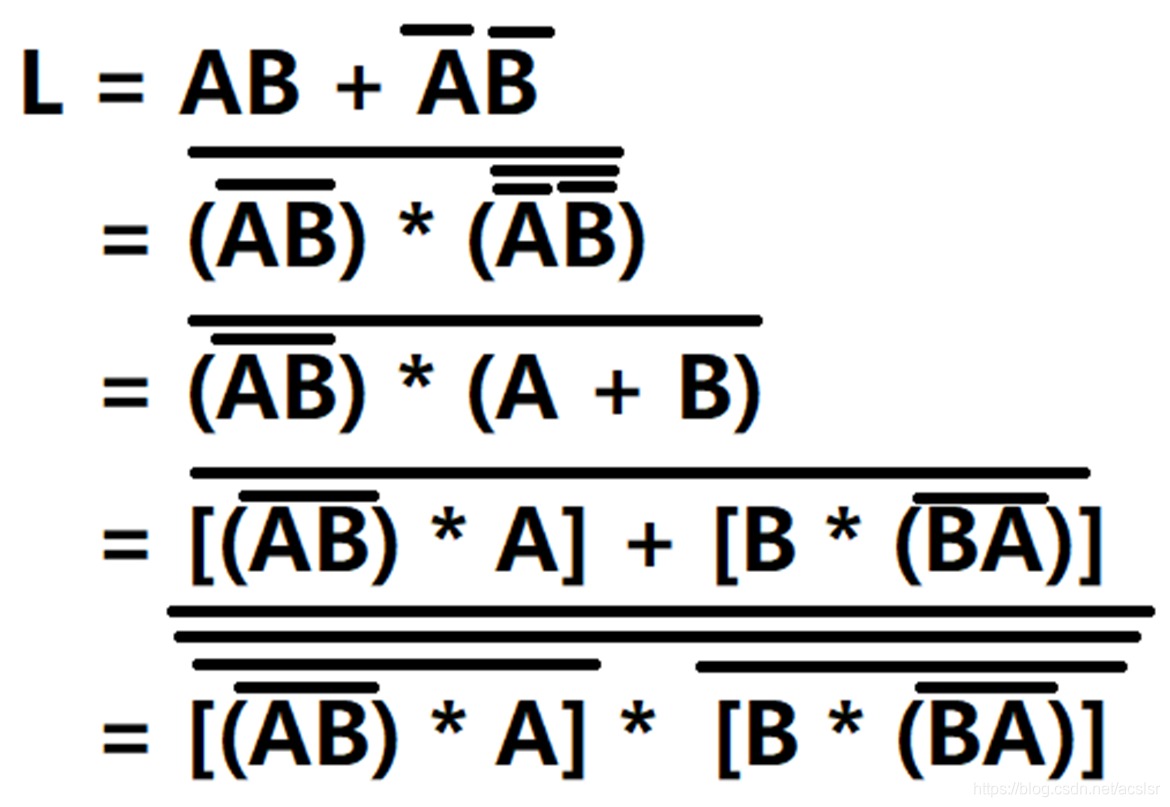

1.逻辑表达式

在这里插入图片描述

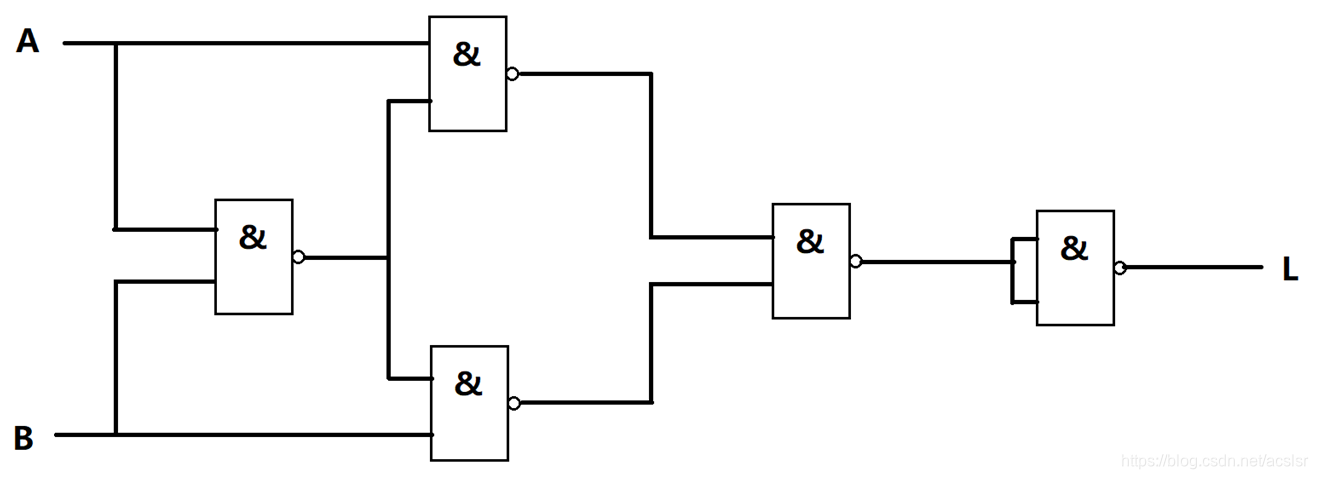

2.电路结构

在这里插入图片描述

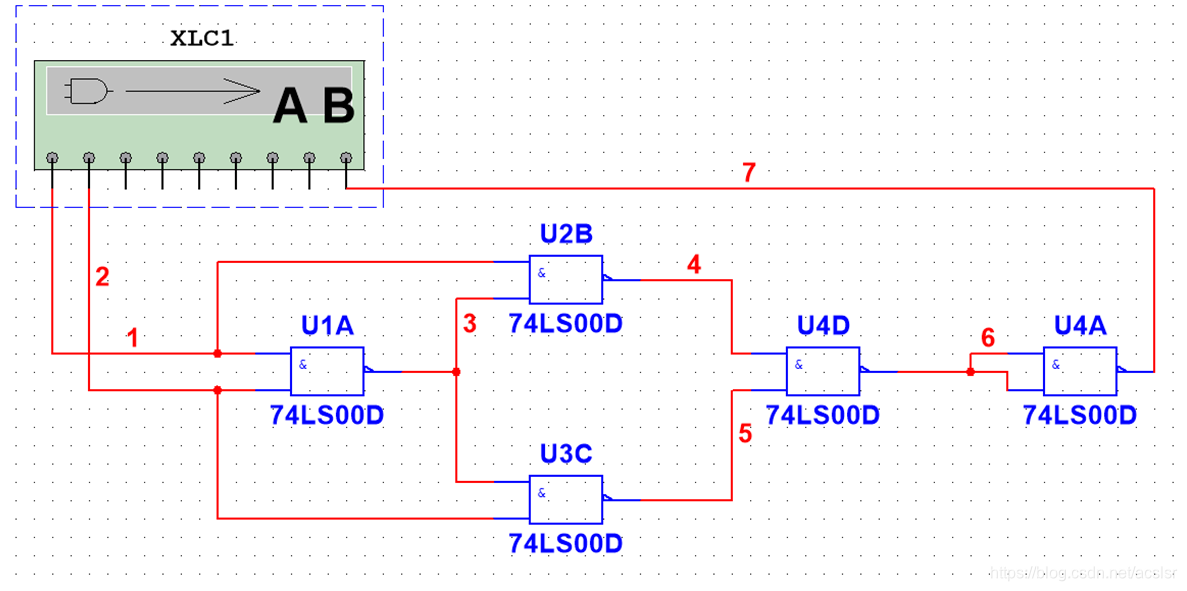

3.仿真电路

在这里插入图片描述

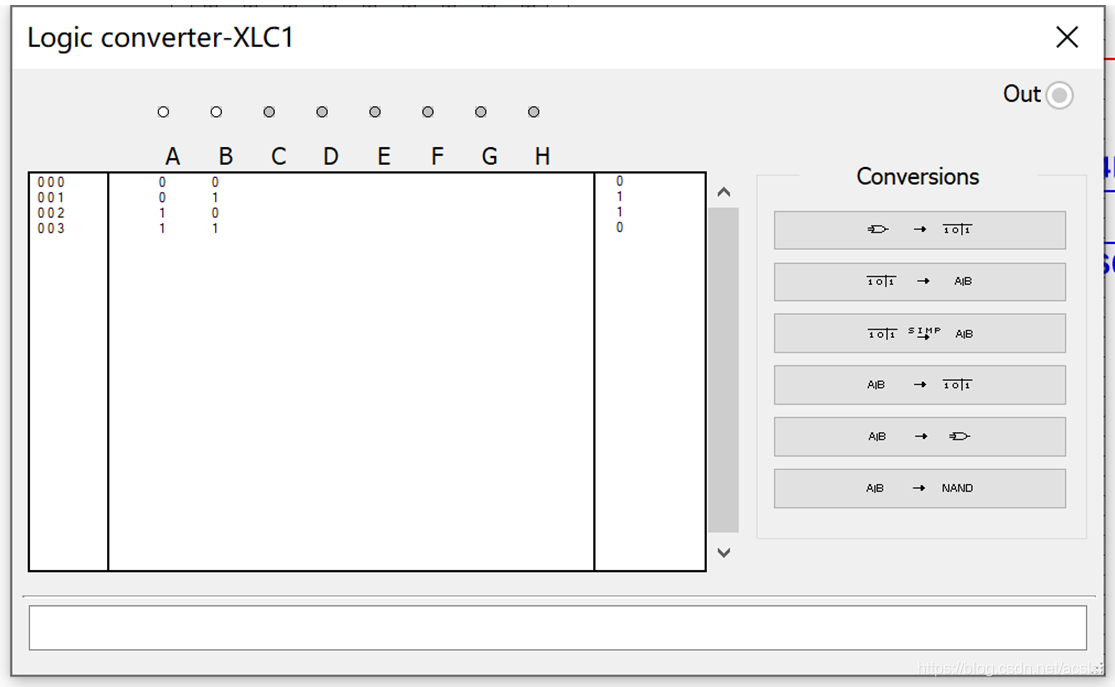

4.实验结果

在这里插入图片描述
