01、贴片电容简介
电容(Capacitance) 也亦称作“电容量”,是指在给定电位差下的电荷储藏量,记为C,国际单位是法拉 (F)。
电容:以C来表示,单位F(读法拉/法)
基本单位有:F(法拉)、mF(毫法)、μF(微法)、nF(纳法)、pF(皮法)
换算方法:1F=1000mF ,1mF=1000μF, 1μF=1000nF,1nF=1000pF;间隔都是1千倍换算关系

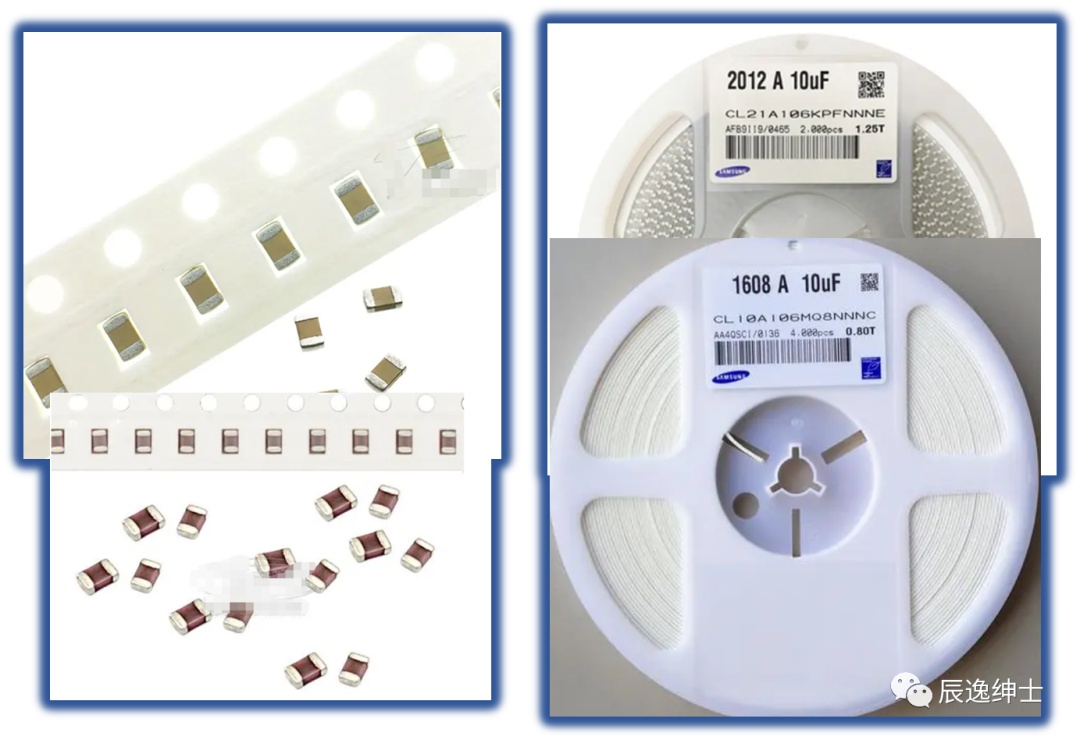

贴片电容主要优势:
体积小,容值大,寿命长,可靠性强,效率高等特点。

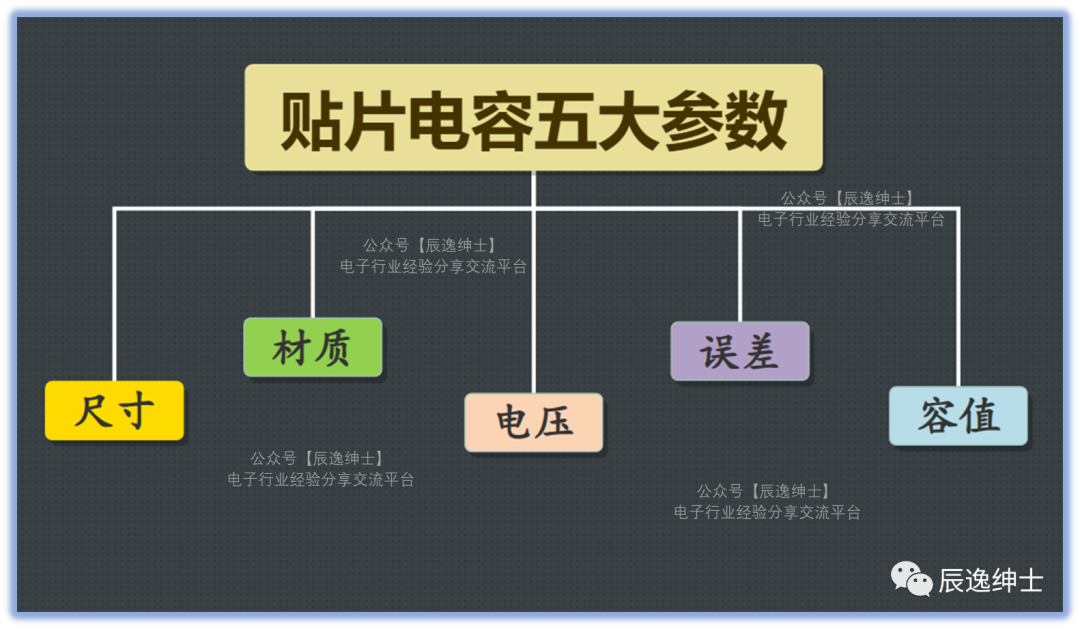

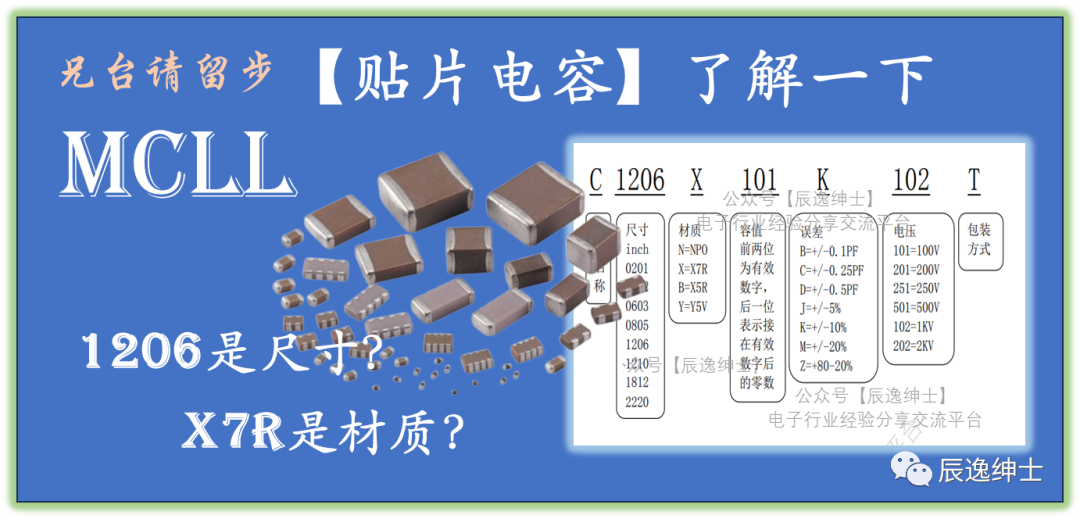

02、贴片电容参数解读

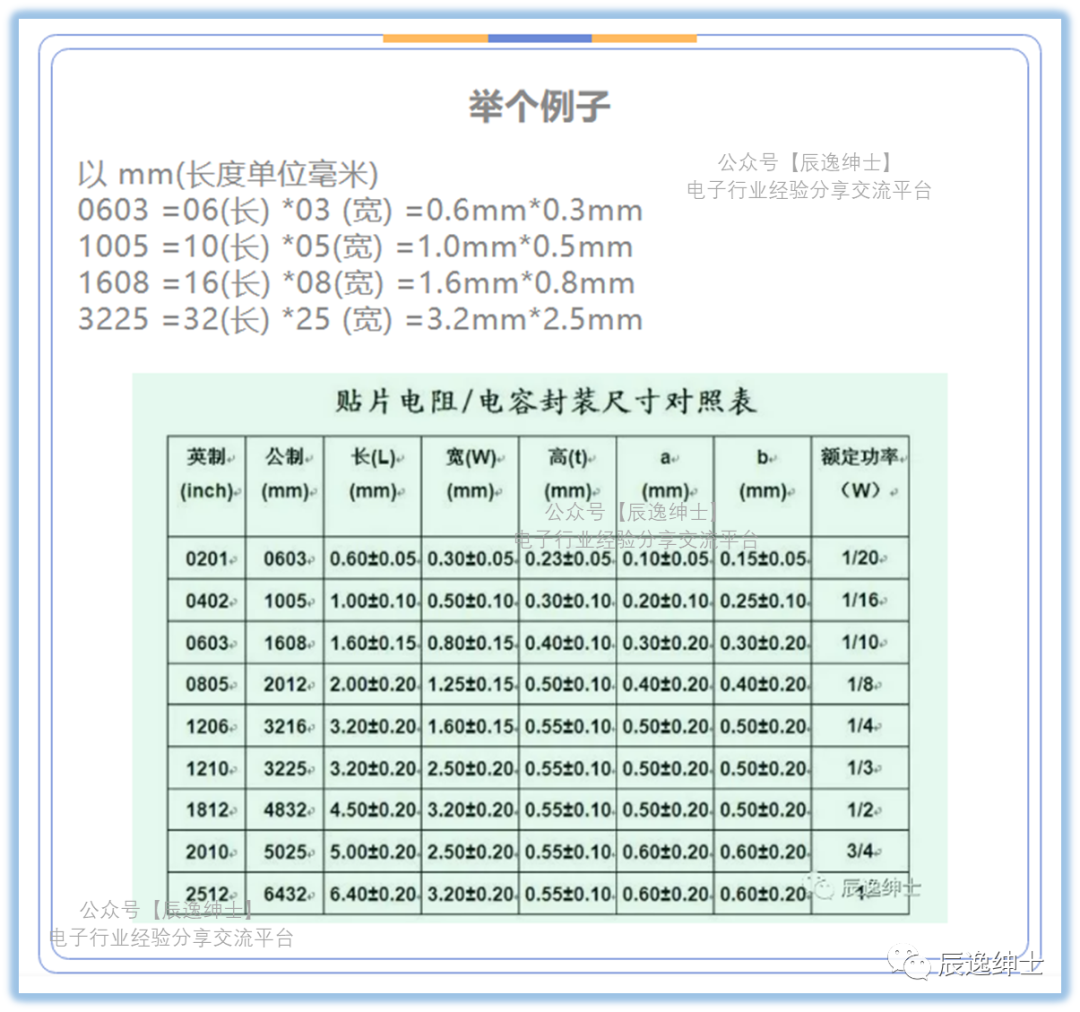

2.1——尺寸
我们常见的都是inch英寸来表示,括号内为对应的公制毫米尺寸(mm)
0201(0603)、0402 (1005) 、0603 (1608) 、0805 (2012) 、1206 (3216)、1210 (3225) 、1812 (4532) 、2220 (5750)

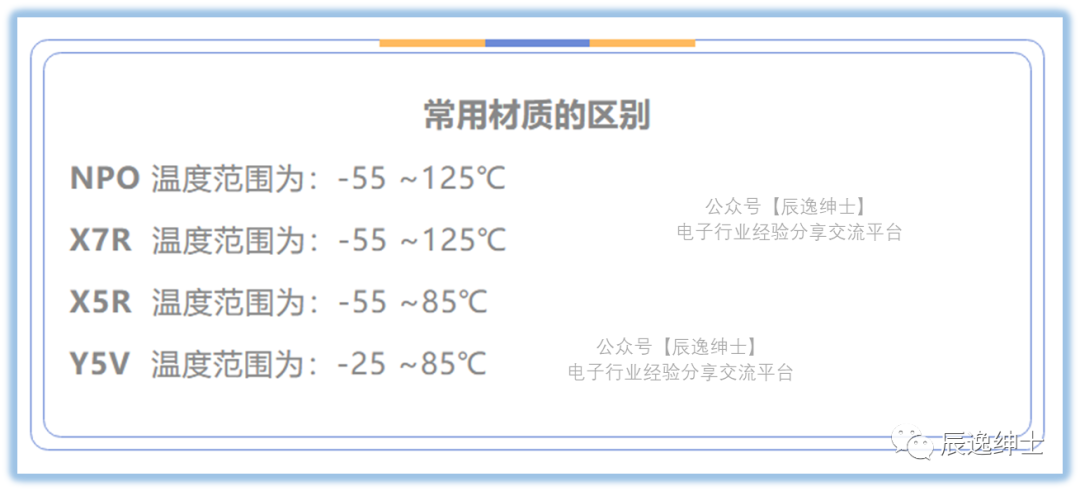

2.2——材质(温度特性)
常用材质: NPO(COG)、X7R、X5R、Y5V
不常用材质: JB、X6S、X7S、Z5U...
2.3——电压
单位:V
常规电压: 6.3V 、10V 、16V 、25V 、50V
高压电压: 100V 、200V、250V 、500V 、630V 、1KV 、2KV 、3KV......
2.4——误差
所有品牌的误差都是用如下字母表示:
B=±0.1PF ,C=±0.25PF ,D=±0.5PF
F=±1%,G=±2%,J=±5%,K=±10%,
M=±20%,Z=+80-20%.....
2.5——容值
单位: F(法拉) 、UF(微法) 、NF (纳法)、PF (皮法)
F=1000000UF
1UF=1000NF=1000000PF
(值得注意的是:F值太大,陶瓷电容里存储不了这个量)

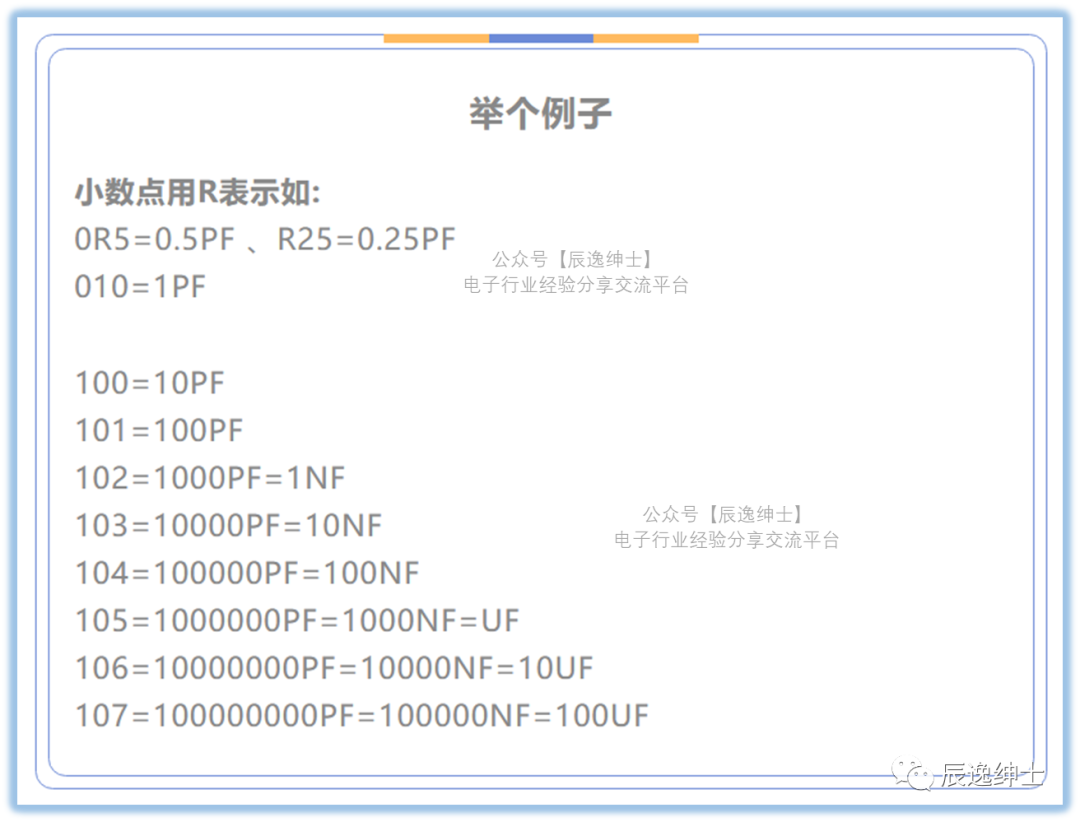

容值国际标准都是用三位数字表示法,所有品牌一致:
前面两位是有效数字、后面1位表示位数
就是接在有效数字后面的零数
(例:102,前面两位10是有效数字,后面的2表示有多少个零,102=10X100 也就是= 1000PF)

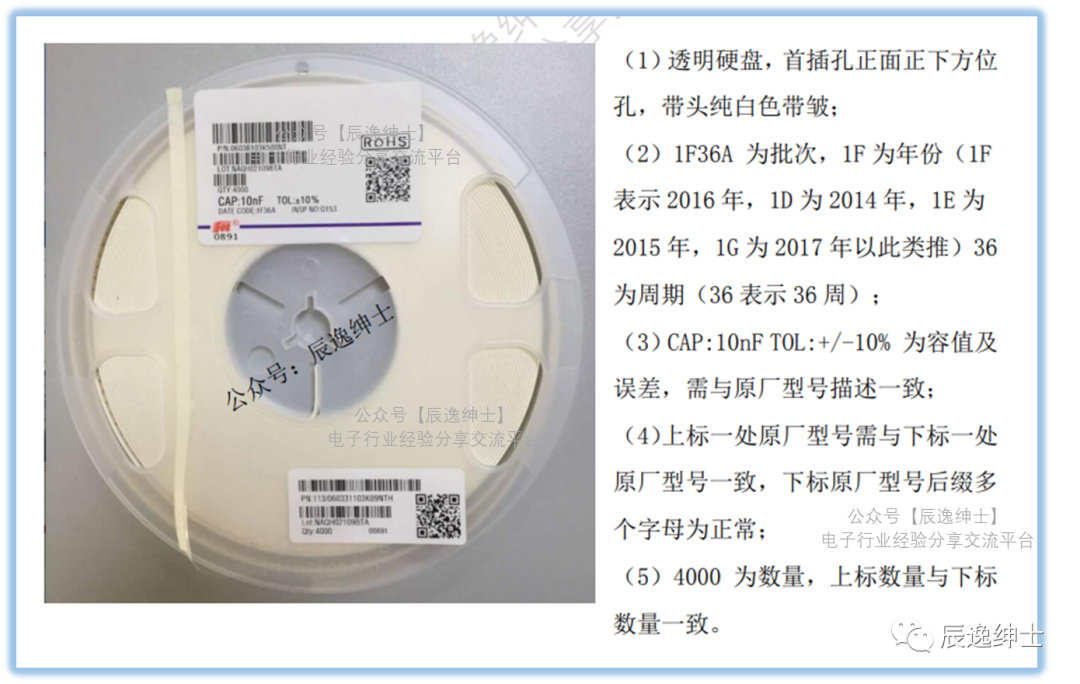

03、常见品牌命名规则

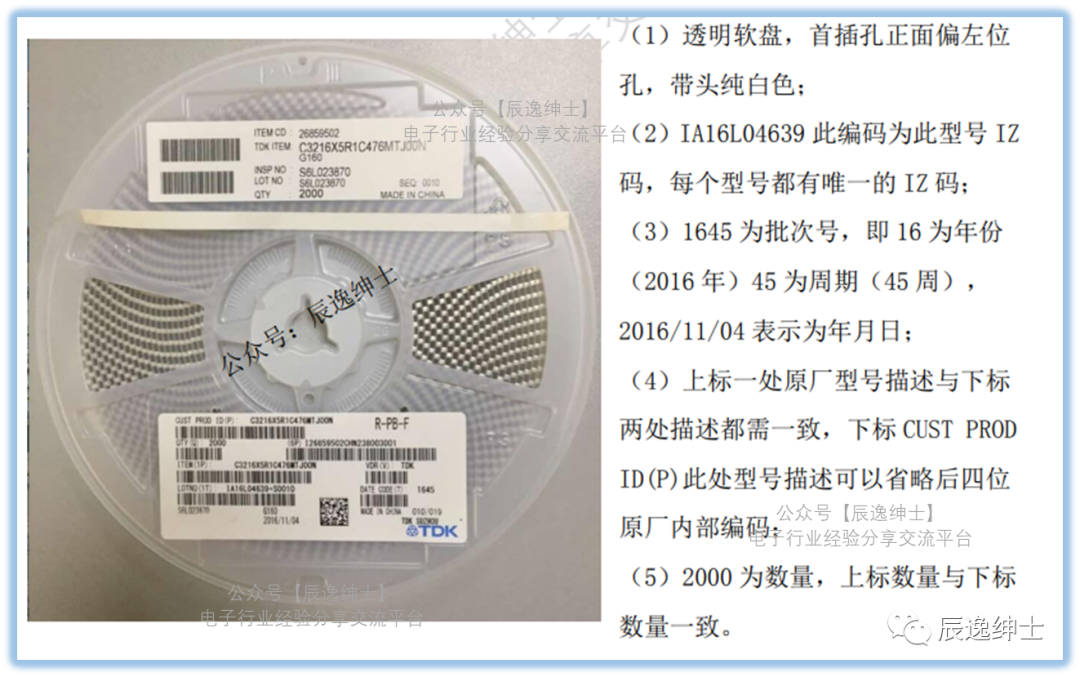

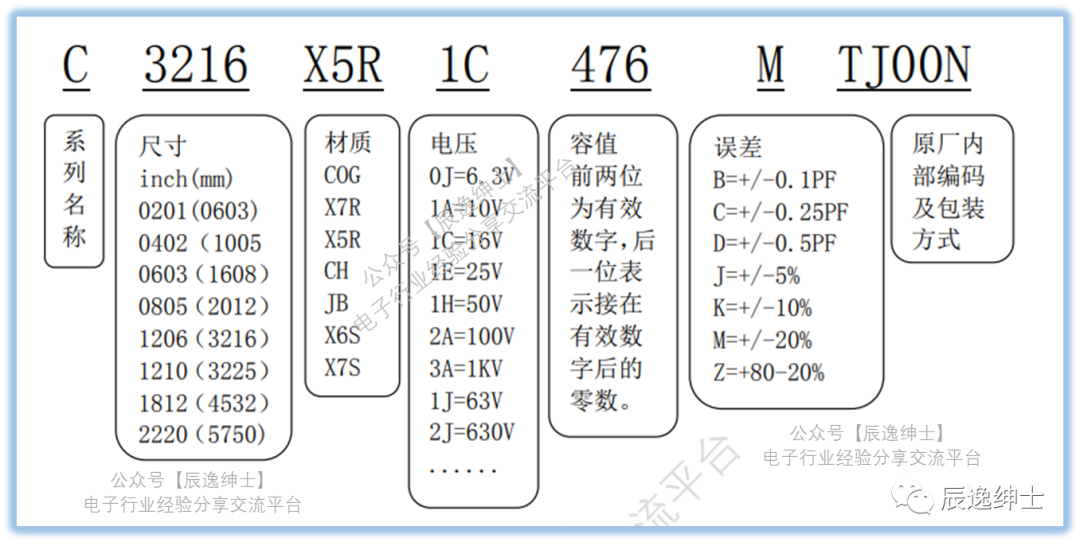

1、TDK
TDK (总部产地: 日本)
原厂型号描述:C3216X5R1C476MTJOON
2、村田

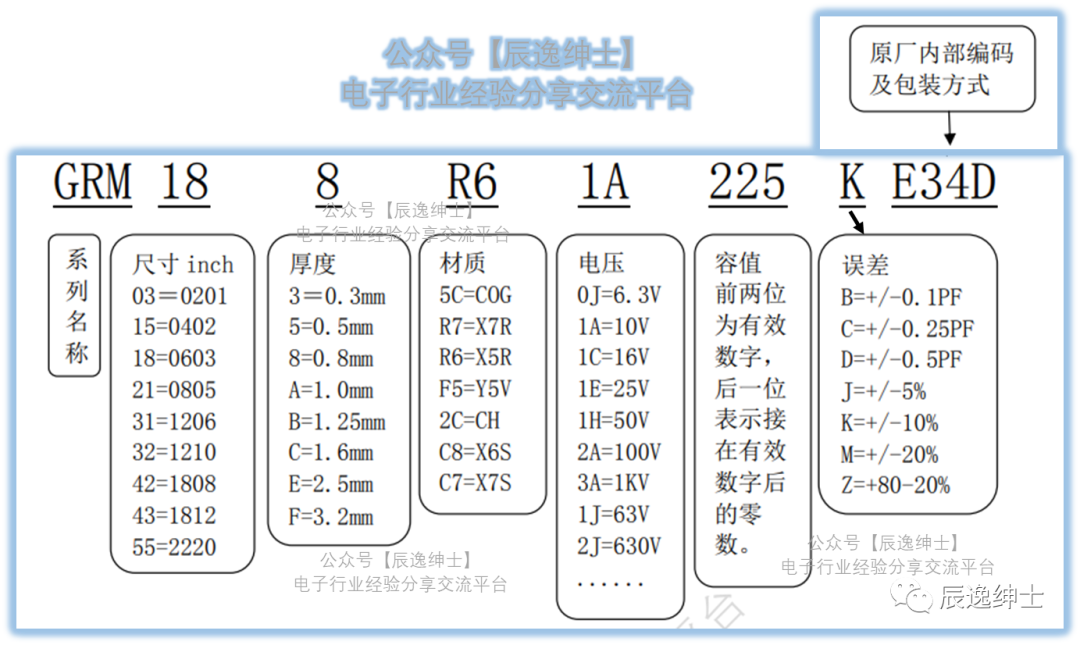

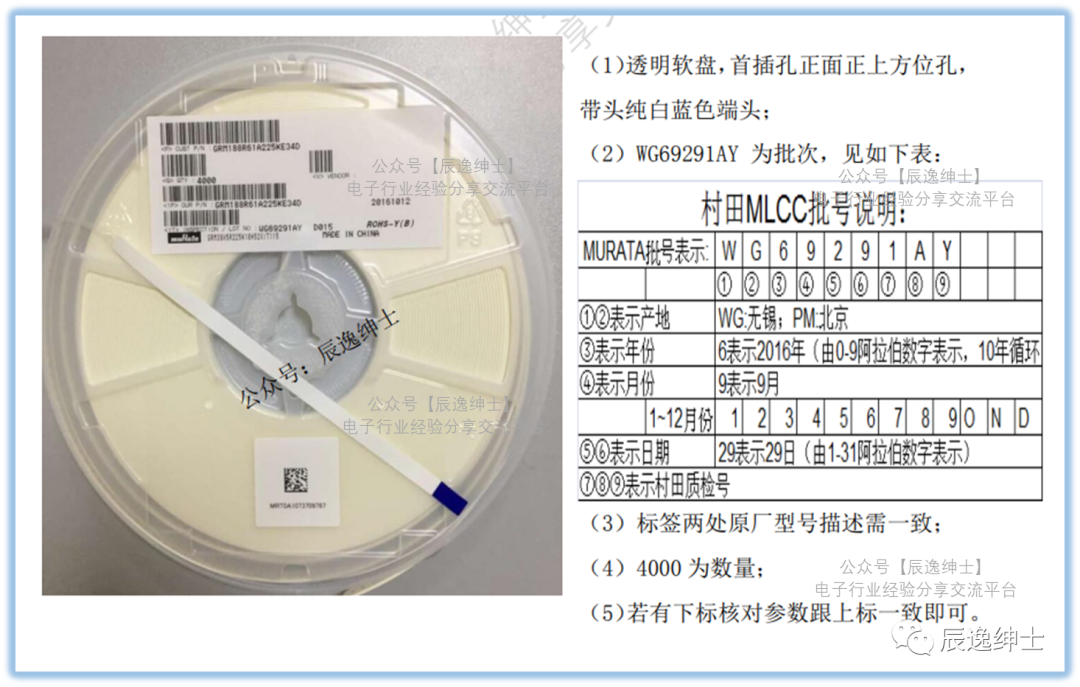

村田/MURATA (总部产地: 日本)
原厂型号描述: GRM188R61A225KE34D

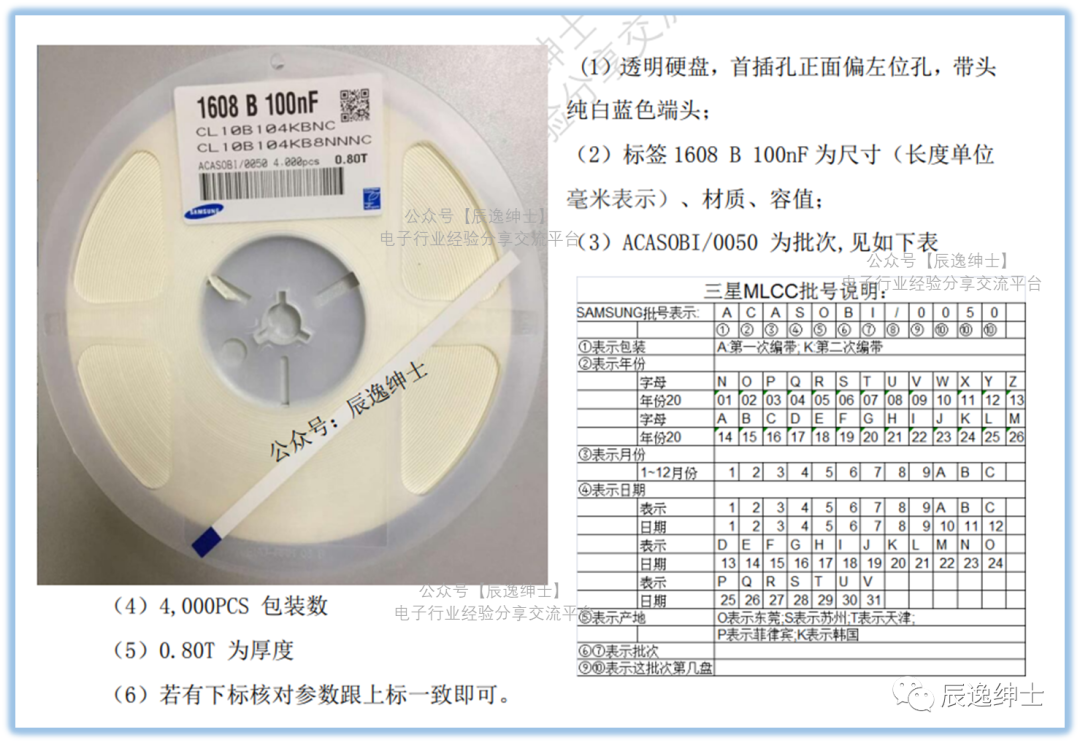

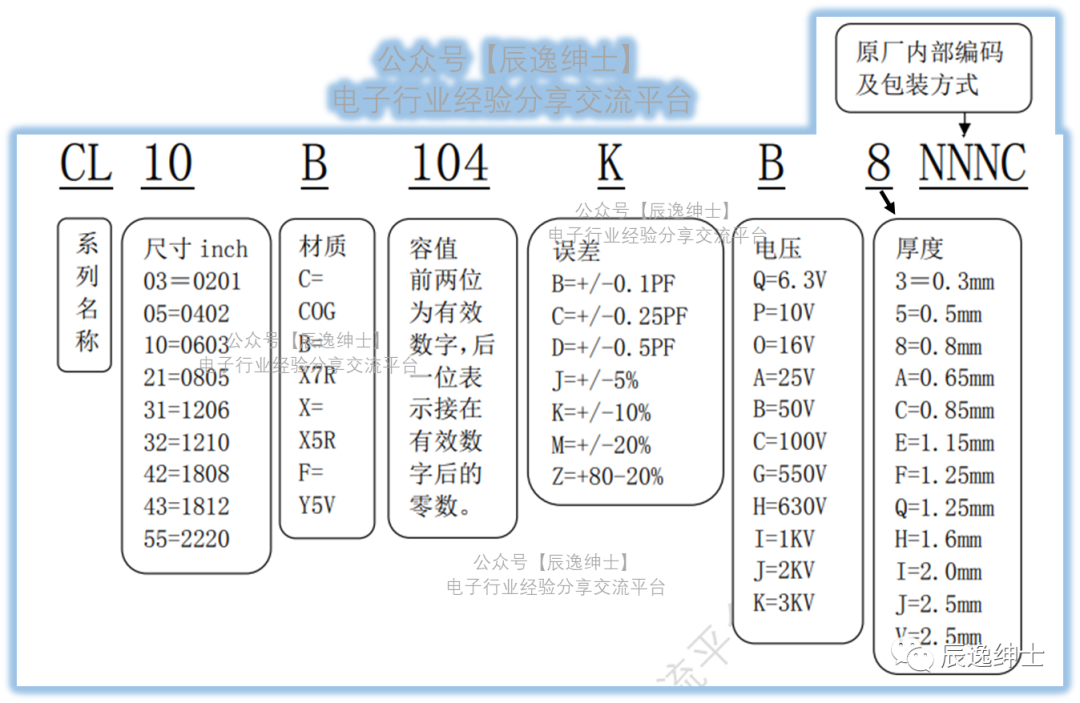

3、三星
三星/SAMSUNG(总部产地: 韩国)
原厂型号描述: CL10B104KB8NNNC

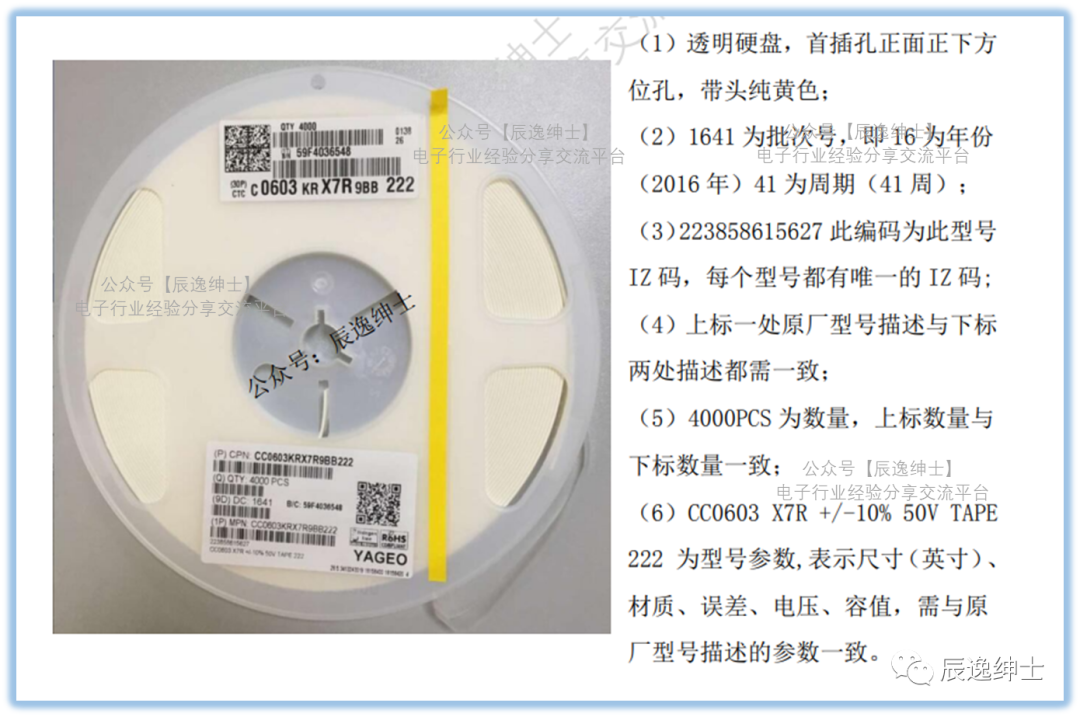

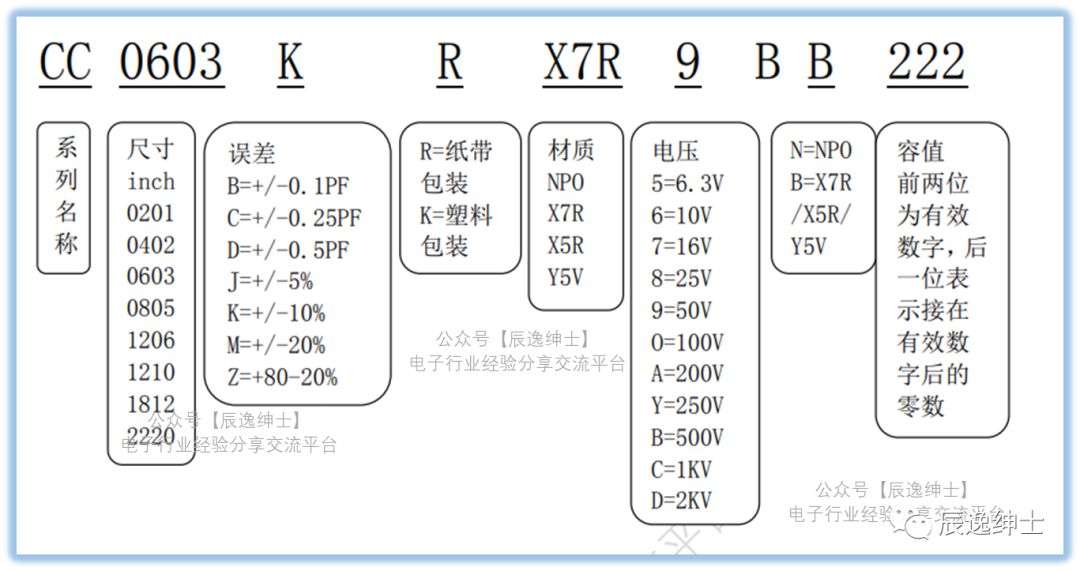

4、国巨
国巨/YAGEO (总部产地: 台湾)
原厂型号描述: CCO603KRX7R9BB222

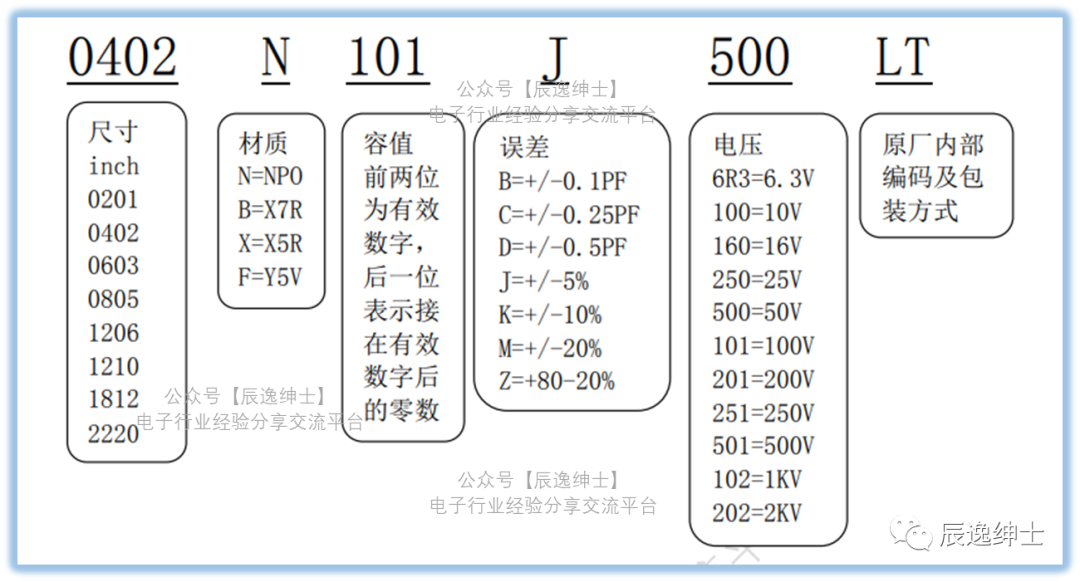

5、华新科
华新科/WALSIN (总部产地: 台湾)
原厂型号描述: 0402N101J500LT

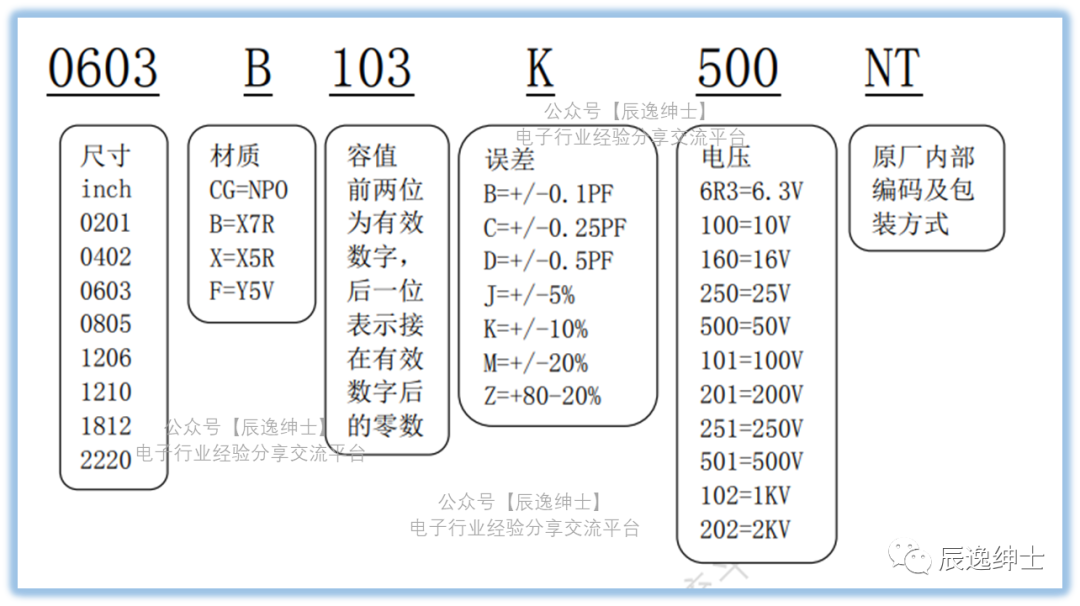

6、风华高科
风华高科/FH (总部产地: 中国)
原厂型号描述: 0603B103K500NT

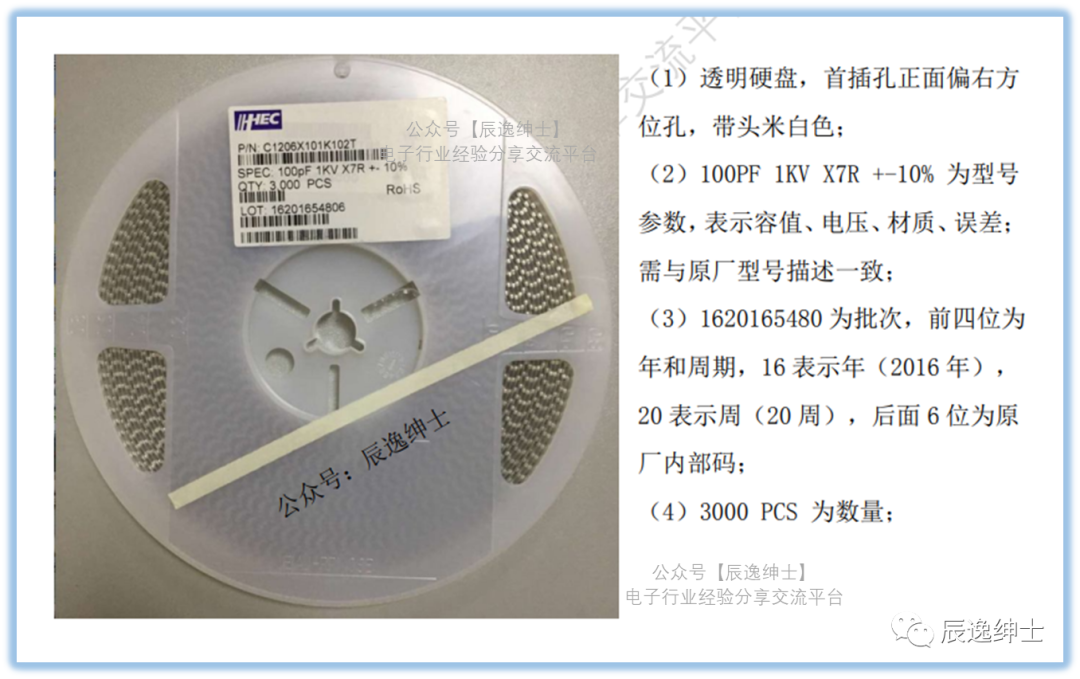

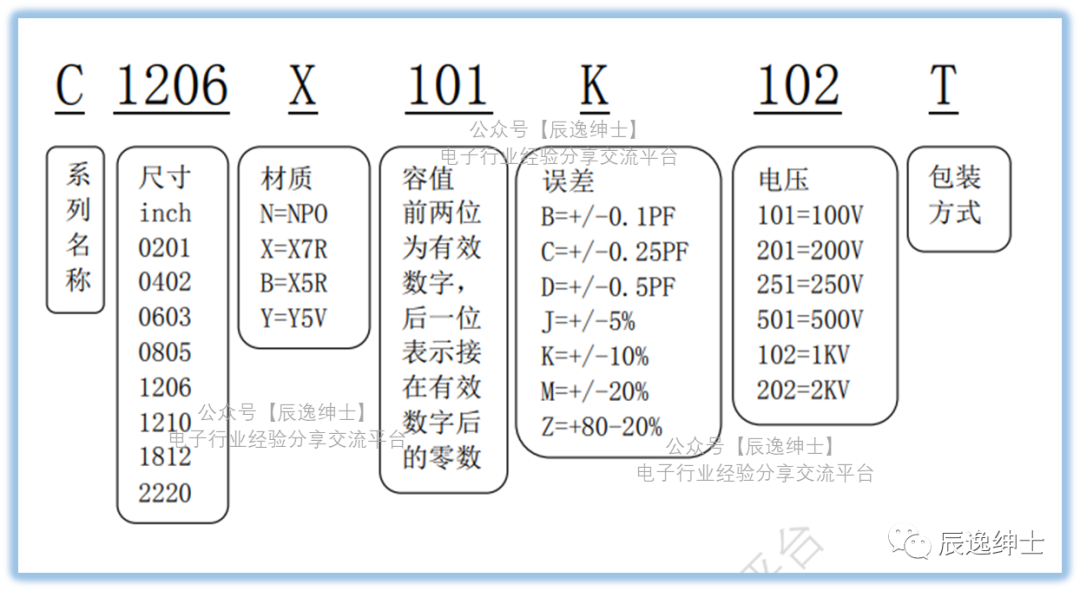

7、禾伸堂
禾伸堂/HEC(总部产地: 台湾)
原厂型号描述: C1206X101K102T
经验分享不易,期待你的鼓励,
积攒平台人气,增加小编动力。
欢迎大家多多交流,一起学习—共同进步
有不对的地方欢迎指正。
