陶瓷电容的温度特性

-----本文简介-----

主要内容包括：

• 陶瓷电容温度特性基本概念

  欢迎加入粉丝群讨论——关注公众号：硬件之路学习笔记，并后台回复：粉丝群

•







  关注威信公众号：硬件之路学习笔记，阅读下列文章：

  电源之LDO-1.LDO基础知识

  电源之LDO-2. LDO的压降

  电源之LDO-3. LDO的热性能

  电源之LDO-4. LDO的电源抑制比

  电源之LDO-5. LDO的噪声

  电源之LDO-6. LDO的输出电容

  电源之LDO-7. LDO的电流相关概念

  电源之LDO-8.LDO选型与计算

  电源之LDO-9.LDO的PCB布板

----- 正文 -----

常见的陶瓷电容温度系数（EIA标准）有以下几种：

① C0G（NP0）

        NP0以及C0G规定，-55°C～+125°C的温度范围内静电容量的变化为±30ppm/°C；其中的ppm/℃即每℃变化百万分之x。

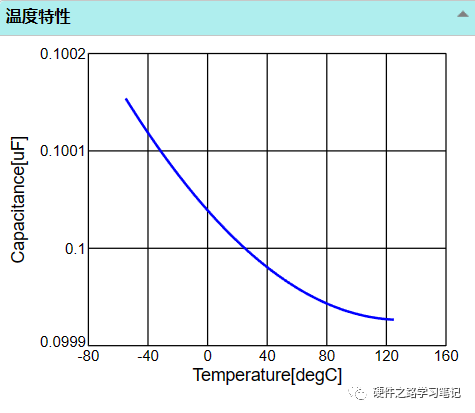

        以下是0.1uF，25V，1206封装的C0G温度系数电容的温度特性曲线。注意纵轴，在整个-55~125℃温度特性下容量变化可以忽略不计。



        C0G温度系数的MLCC由于技术原因，其容值不能做的很大，基本在nF和pF级别，例如村田最大的C0G温度系数电容容量为0.47uF。

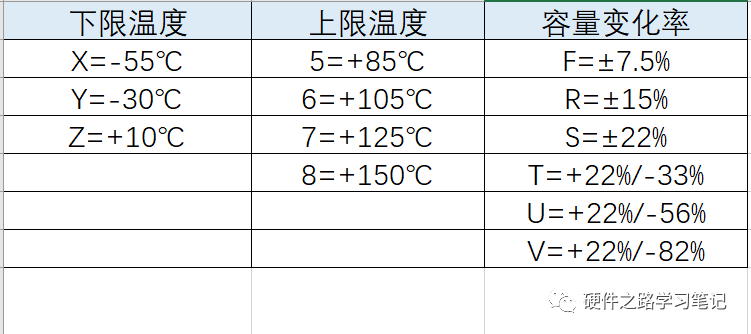

② X7R,X7S，X5R等。具体如下表：



        表中查询可得：X7R温度系数即工作温度区间为-55~125℃，容量变化率为±15%。

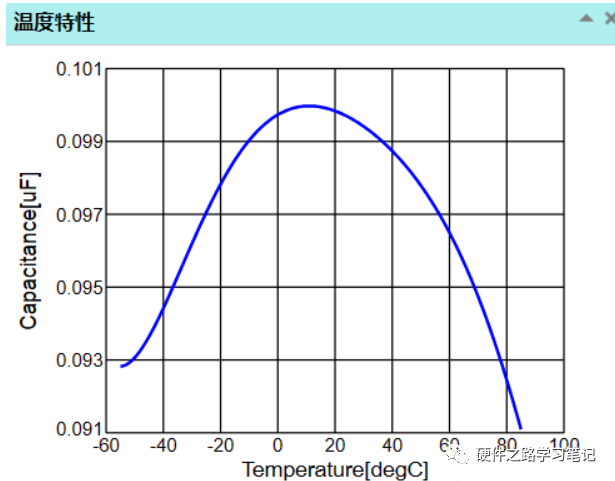

        下图是0.1uF，25V，0603封装的X5R温度系数电容的温度特性曲线，可以看出其在额定的-55~85℃温度区间内容值变化接近-10%

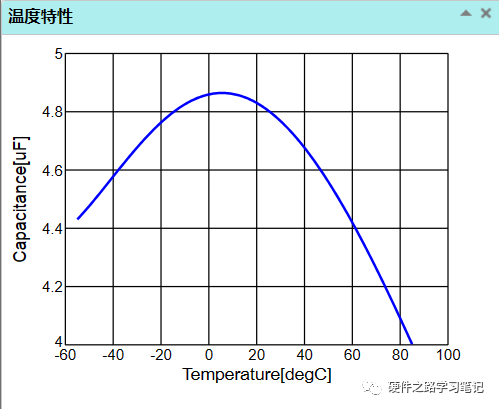

        下图是4.7uF，25V，0603封装的X5S温度系数电容的温度特性曲线，可以看出其在额定的-55~85℃温度区间内容值变化接近超过-15%
