与非门如何变成非门，与门，异或门

最新推荐文章于 2025-04-26 14:14:12 发布
最新推荐文章于 2025-04-26 14:14:12 发布
阅读量10w+ 收藏 257
点赞数 70
阿德烈到此一游
本文链接：https://blog.csdn.net/adlatereturn/article/details/103639393
版权

非门=与非门+与非门=2个与非门
或门=非门+非门+与非门=3个与非门
与门等于与非门加非门=3个与非门
异或门等于（（非门+与非门）+（非门+与非门））+非门=5个与非门

有版本的意思的4个与非门就可以实现异或门

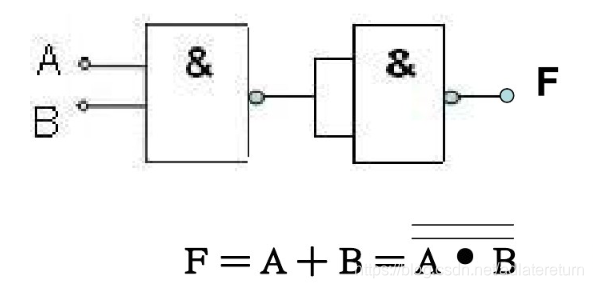

下图是与门，有点错F=A*B= 。。。
在这里插入图片描述

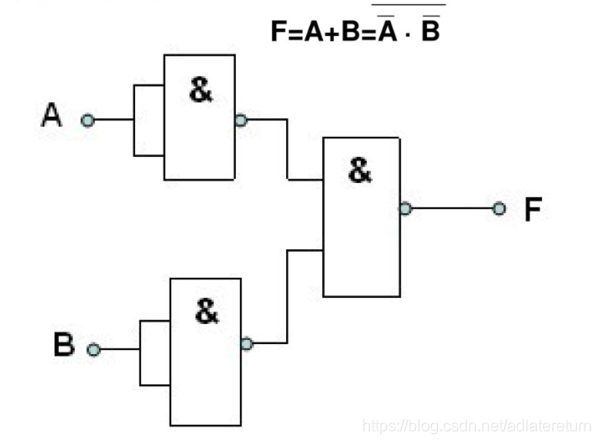

下图是或门
在这里插入图片描述

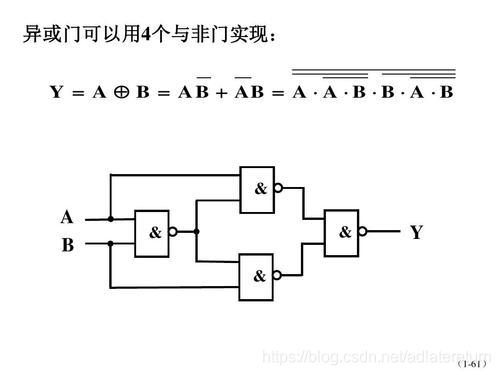

下图这个是说是可以四个与非门构成的异或门在这里插入图片描述

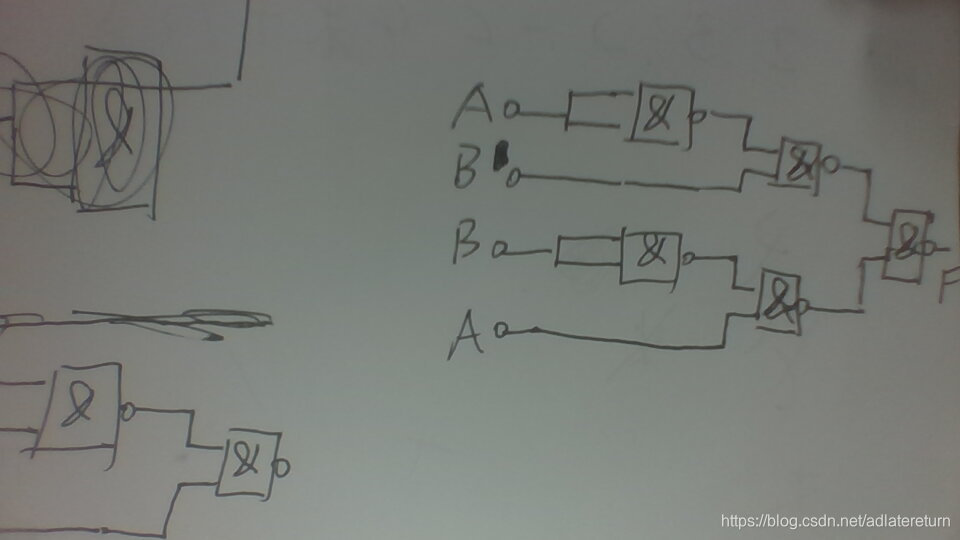

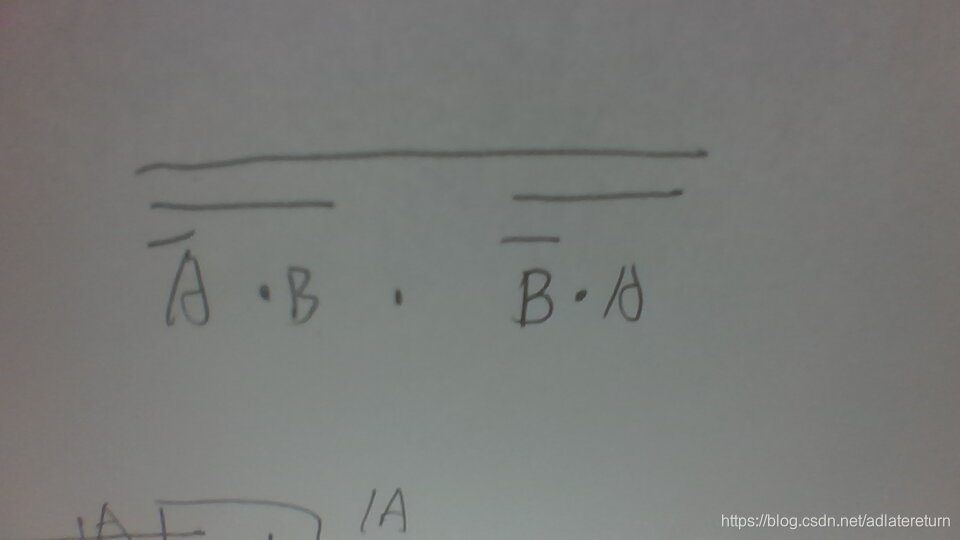

然而课堂上老师要求的异或门：在这里插入图片描述
在这里插入图片描述
可见条条大路通罗马
