二极管正反向恢复时间测试仪分析



       二极管的正向开通时间是指二极管从截止状态转变为正向导通 状态所需的时间。这个过程通常被称为正向恢复时间，它是二极管从 高阻状态（截止）转变为低阻状态（导通）所需的时间。

        正向恢复时间与反向恢复时间不同。反向恢复时间是指二极管在 正向导通后，再施加反向电压时，清除管内少数载流子所需的时间。 这个过程包括反向电流阶段和复合电流阶段，最终导致二极管承受反 向电压。开关二极管的开关速度非常快，例如硅开关二极管的反向恢 复时间只有几纳秒，而锗开关二极管的反向恢复时间也不过几百纳秒。

        在实际应用中，了解二极管的开通和恢复时间对于电路设计和性 能优化非常重要。快速开关的二极管可以减少能量损耗和电磁干扰， 从而提高系统的整体效率.

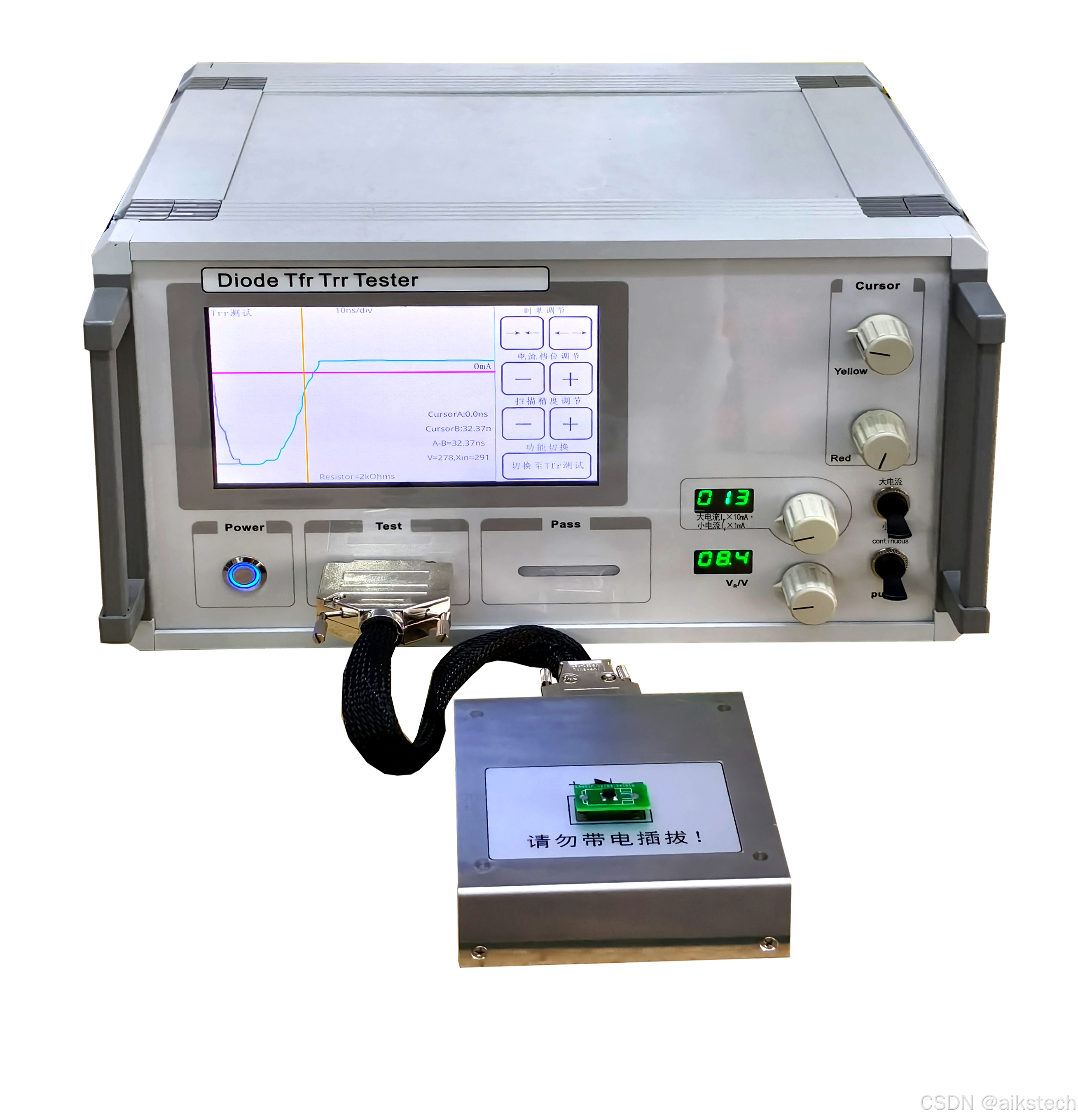

         DI-1NS-II-VFM 可以测试正反向恢复时间小于 1000nS 的信号二 极管，精度 0.1nS，。仪器采用恒流工作模式，测试二极管正反向恢复 时间稳定可靠。

一：主要特点

A:双测试盒，测量范围宽                               B：二极管正向电流值 0-20mA， 0-500mA 双量程

C：二极管最高反向测试电压 24V                  D：测量精度 0.1nS

E：二极管正向恢复测试范围 0- 1000ns        F：可测试最大反向恢复电流＞ 1000mA

G: 不需配合示波器使用

二：应用范围

A：高速信号二极管                    B: 二极管筛选测试

三：测量原理

Trr 反向测量原理参照 MIL-STD-750 4031 条件 B

Tfr 正向测量原理参照 MIL-STD-750 4026.3

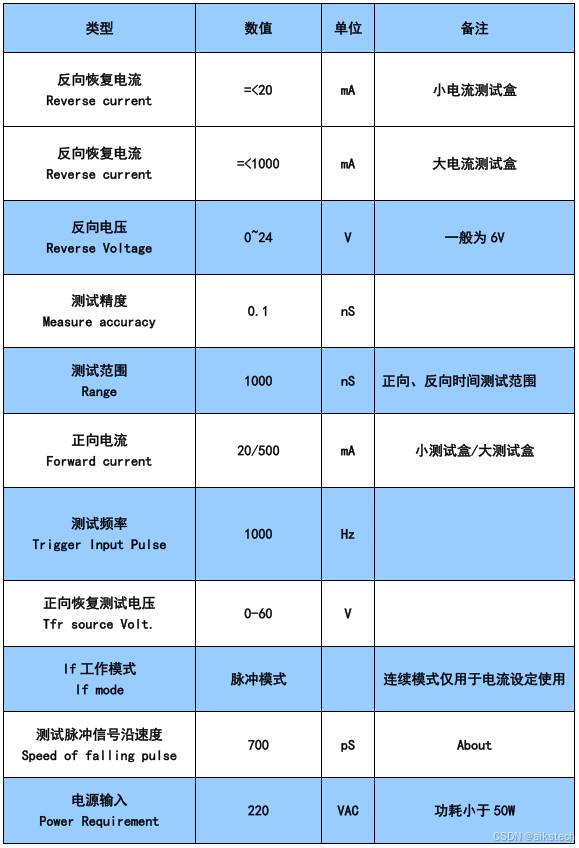

四：参数

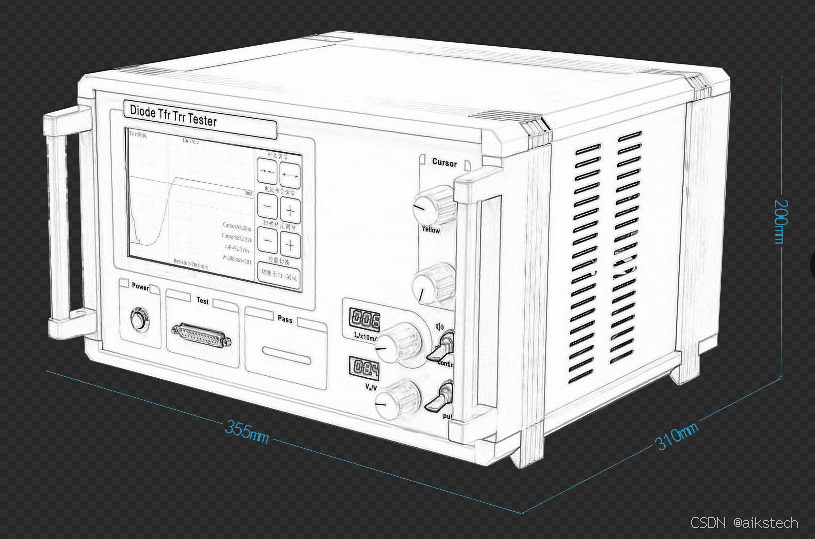

五 产品尺寸



         335*310*200mm（长*宽*高）
