正向恢复

正向恢复时间的定义

从二极管反向截止状态到指定的正向导通状态所需要的时间。

正向恢复时间产生的原因

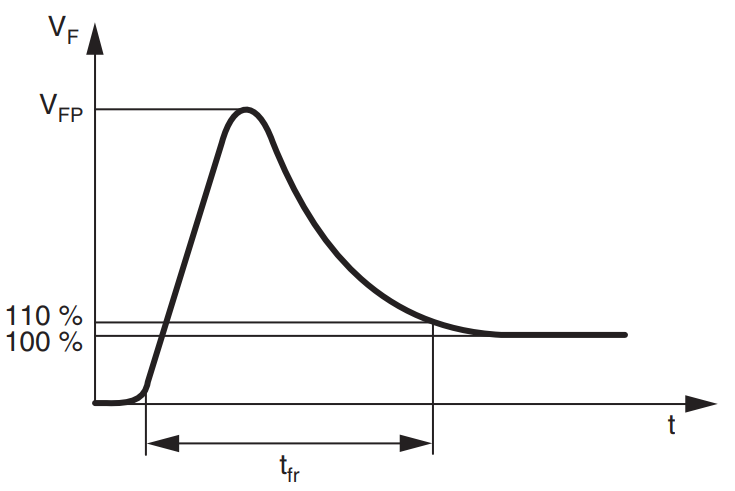

二极管导通时两端的电压如图

可以看到在二极管的到通过程中有一个十分明显的电压过程。
这个现象的成因
主要在恒流负载的驱动下，假设电流比较大，阶跃速度比较快。此时由于二极管尚未完全导通，导致阻抗较高，因此会引起比较高的正向压降，在做大电流，快速阶跃的应用时应当注意这种现象。
对于在二极管导通的过程中阻抗的成因有两部分，主要因素是因为在PN结中，电子的漂移速度是有限的，因此无法响应瞬间加载到二极管两端的偏置电压，另一方面则是因为寄生电感的影响。

但是我们在实际使用的过程中很难观测到这种现象。一方面是因为我们驱动二极管的时候大多时恒压源驱动的，很少有恒流源的情况，另一方面，能够达到ns级别响应的恒流源也不常见，因此在实际二极管的使用过程中很难观测到这种现象

反向恢复

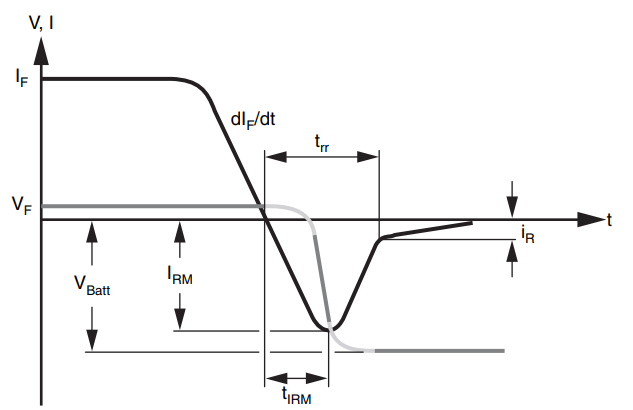

反向恢复时间的定义

在正向电流按照指定的斜率衰减的条件下，二极管从正向导通到反向截止电流达到指定水平的时间

二极管的反向恢复产生的原因

二极管在开关转换过程中出现的反向恢复过程，实质上由于电荷存储效应引起的，反向恢复时间就是存储电荷消失所需要的时间。有关与反向恢复过程的分析大家可以自行搜索，网上的资料比较多。知乎一个优秀的回答

https://zhuanlan.zhihu.com/p/163708995

在应用过程中需要注意的地方

首先是工作频率，当二极管的反向恢复时间长时，二极管能够工作的最高频率就会下降。
需要注意的是，当二极管工作在大电流的整流电路时，如果反向恢复后的二极管两端承受的反向压降较大，那么对于反向恢复时间的评估需要注意，需要根据实际的Vf评估二极管的截止频率。

带来的影响

我个人常用的二极管应用主要集中于异步的buck电源和负电源等电路。
对于我的应用来说，影响我选型的主要因素就是二极管对电源的效率和斩波频率的影响。
随着同步斩波芯片的普及，二极管用于整流电路的应用已经越来越少了，但是对于基本器件的参数掌握还是很有必要的。
