二极管正向导通、反向截至、结电容及反向恢复时间

1、正向电压导通

正向导通

P区的空穴向N区移动，N区的电子向P区移动，且外部电压越大，电流越大，相互进入的载流子也越多，此时二极管为良导体（电压越高电荷量越多——扩散电容）

2、反向电压截

反向偏置

可以将内建电场理解为电源电压，外界电源电压大于内建电场电压时，会形成P区空穴向电源负极流动，N区电子向外部电源正极流动，外部电源给内建电场充电，内建电场区扩大电压增高，当两者电压相等时即达到平衡，电流消失，二极管承受全部的反偏电压（反偏电压升高，内建电场变宽——势垒电容）

3、反向恢复时间（trr）

清除正向导通时各区的少数载流子所需的时间，清除少数载流子通过反向电流阶段和复合电流阶段两个阶段，当少数载流子清除完毕后二极管承受反向电压

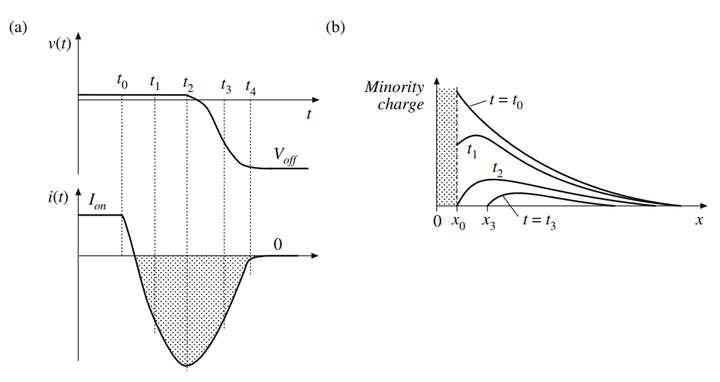

正向导通二极管施加反向电压后

t0时刻电压反向，但由于二极管中存在大量少数载流子，因此仍为良导体，由于电路存在电感，此时电流缓慢减小至负值，各区少数载流子浓度下降，至t2至t3时刻少数载流子与空穴产生复合电流，少数载流子浓度进一步下降，并最终电流降为0，二极管承受反向电压，从电流反向到t4的时间称为反向恢复时间
