1、原理图设计总结
更改前(图一): 更改后(图二):
2、温升设计总结
BCM60335芯片是一款发热亮非常大的芯片,样机机功耗3.2W,芯片工作时的温度非常高,样机在不增加散热片40度高温箱下工作15分钟,芯片表面温度就可以达到110多摄氏度,芯片温度将接近极限温度125度,其传输速率也会迅速下降,直到死机无法正常工作,采用传统散热片时许多芯片温度无法满足要求,经过整改调整电源效率,更改散热片设计,热性能达到客户及公司要求,具体查看《PL1000项目热设计》。
3、功耗调试总结
PL1000项目初期为满足客户亮灯显示要求:工作时电源灯显示:yellow,样机在休眠时显示:orange;因软件对端口控制原因,对于休眠时显示:orange要求采用red与yellow组合显示orange,经验证采用组合显示时待机功耗是0.56W,超过0.5W的要求,对电源进行调整,去除:电容C765(去除LINK623DG芯片Vds两端的C765电容可减小开机损耗),对整流管D203进行调整,电源效率从68%提升到72%,更改软件及原理图LED显示控制,更改成样机休眠是单独显示orange灯,样机功耗从0.56W下降到0.42W,满足待机功耗的要求。
4、认证总结
Layout设计时因结构提供DXF文件对于各规格外壳的锁螺丝弹片标注不明确,PCB板上初级L/N到弹片的安规距离不满足2.5mm。
为不影响项目认证进度及出货时间,采用更改绝缘片的方式解决安规间距不够问题

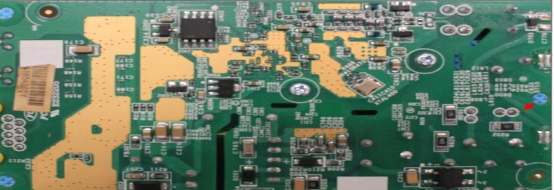

更改前: 更改后:
