LTspice仿真模拟桥式整流电路

最新推荐文章于 2024-11-05 00:54:49 发布
最新推荐文章于 2024-11-05 00:54:49 发布
阅读量1.8k 收藏 2
点赞数 5
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/aim_iii/article/details/137998694
版权
本文介绍了如何使用桥式整流电路将交流电转换为直流电，详细步骤包括设置二极管、电源和电阻参数，以及通过模拟观察电流变化。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

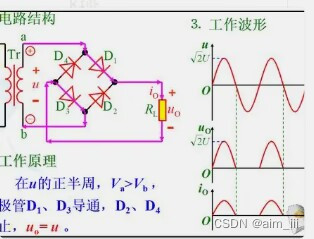

桥式整流电路，作用是通过四个二极管利用其单向导通的特性将交流电转化为直流电

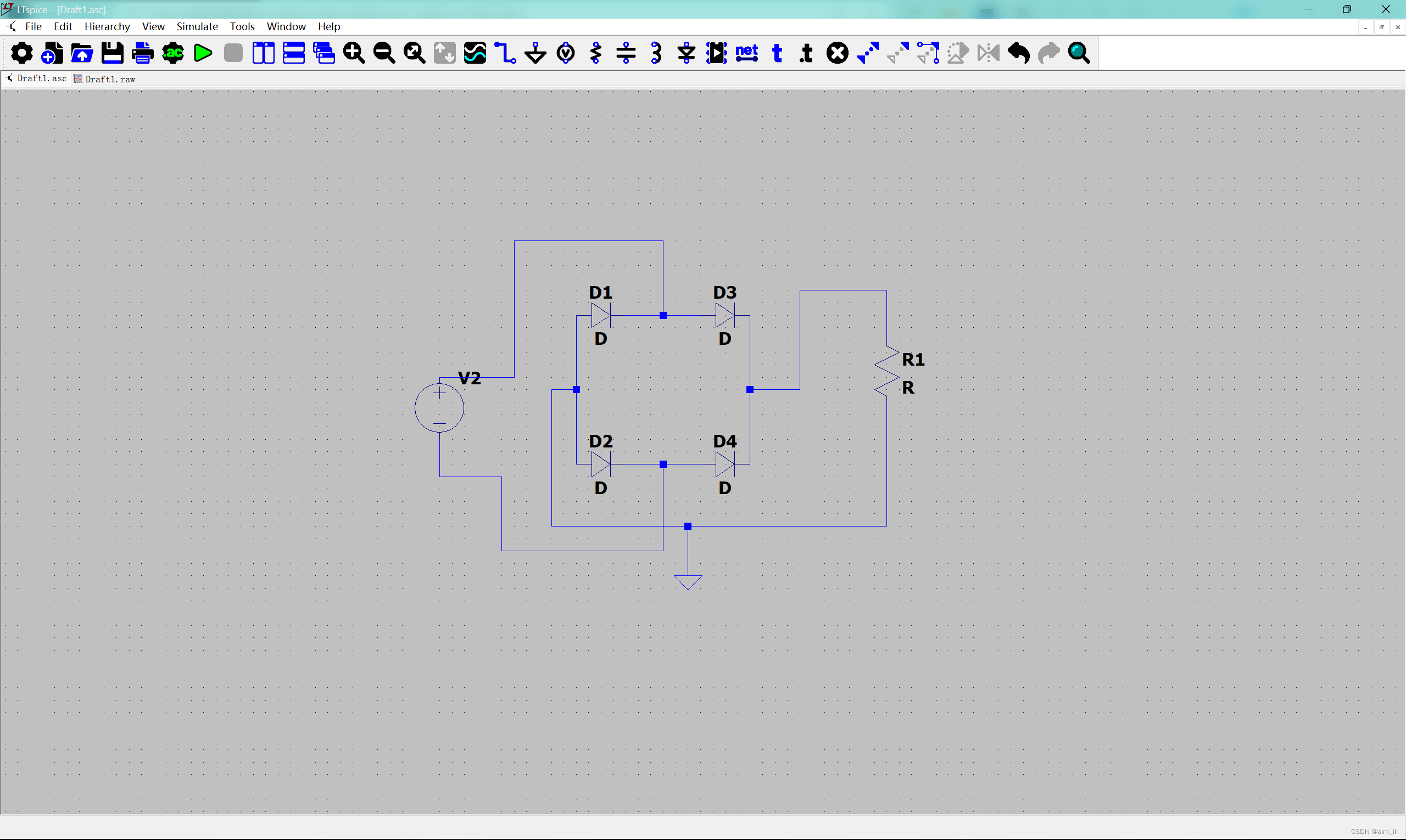

首先在工具栏找到并放置四个二极管，一个交流电源，地和电阻，按照原理图进行连接

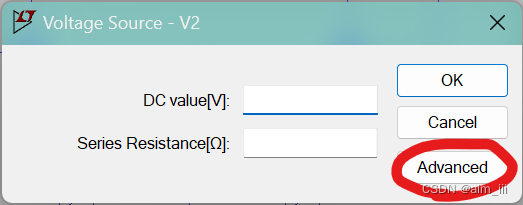

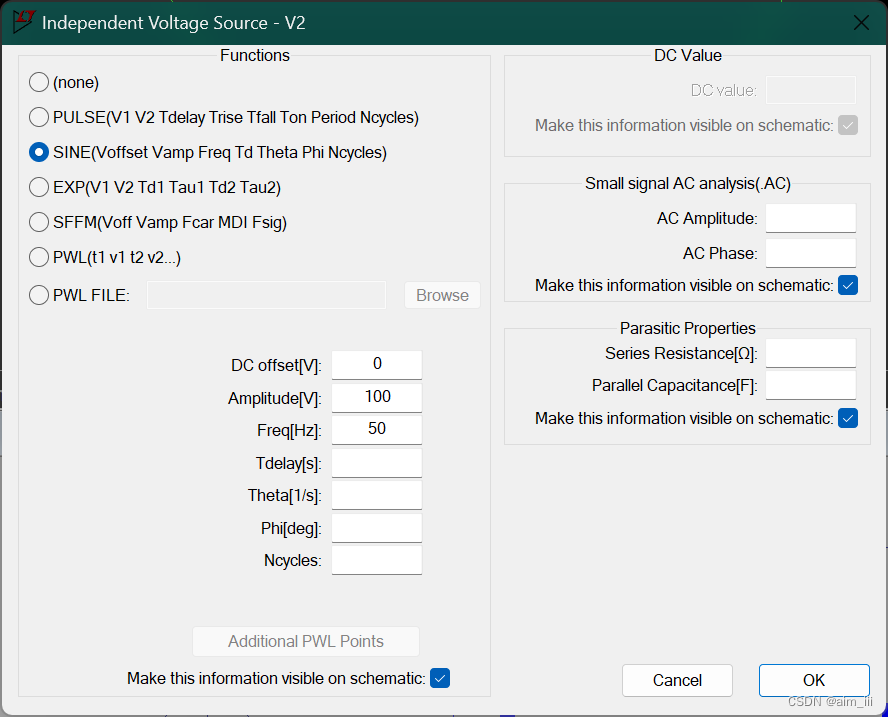

右键设置电源参数

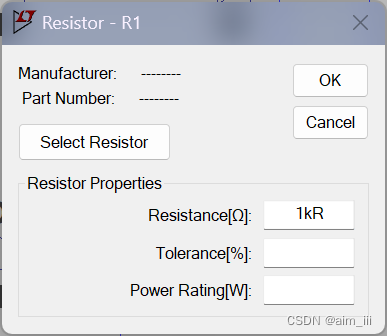

右键设置电阻参数

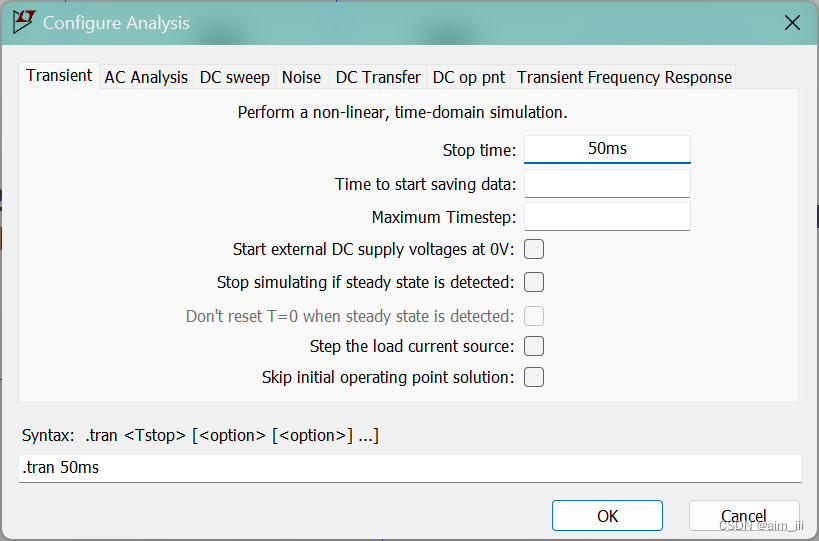

在工具栏中点击“Run”，设置停止时间

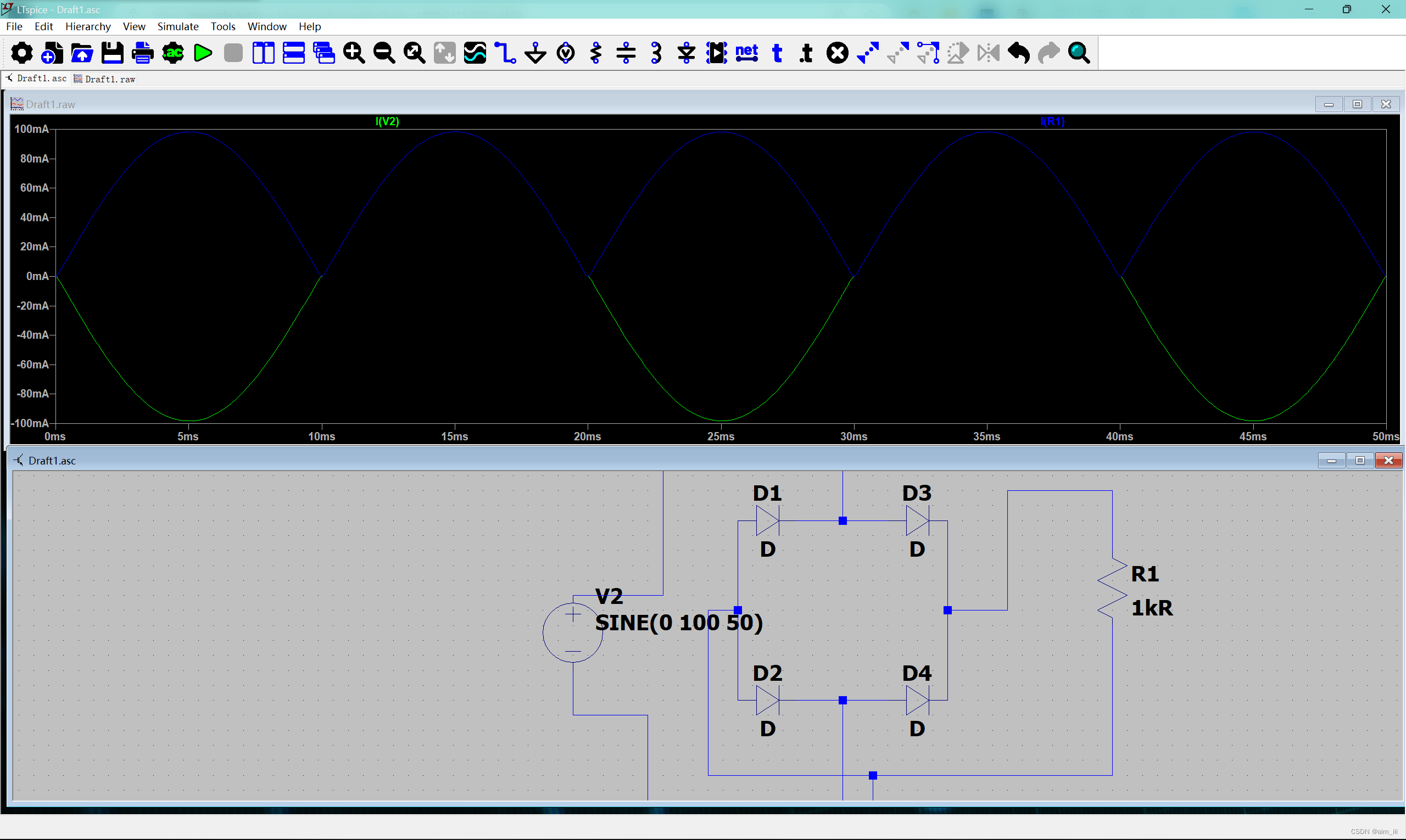

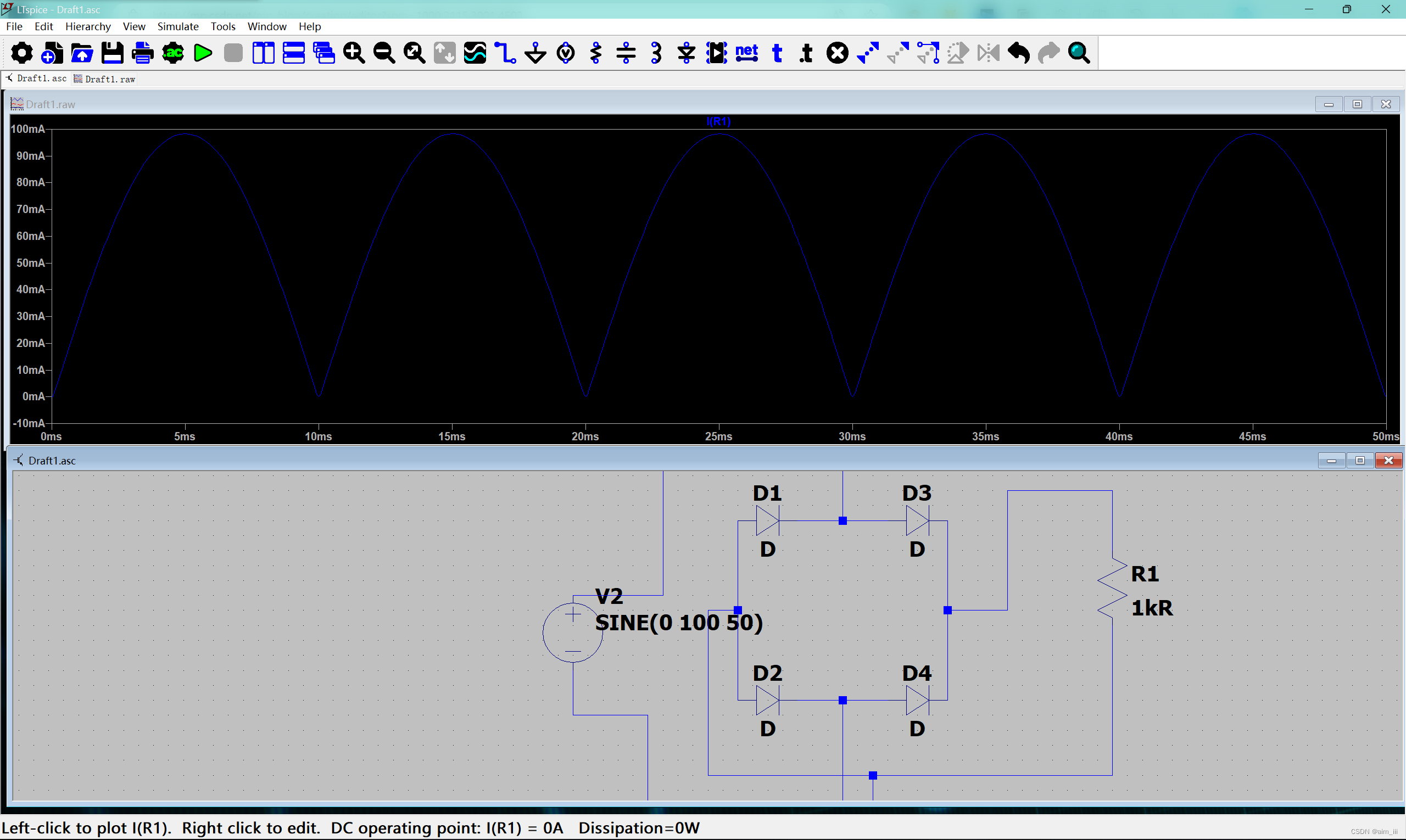

可以观察到交流电源和整流后电阻的电流。流经电阻的电流全部为正向电流，并且绝对值与交流电源相等
