【上期内容】我们重点解析了智慧安防系统的四大核心模块：安防总览、门禁管理、道闸管理、视频监控。通过模块化架构设计，系统实现了安防场景的数字化闭环管理。

本期我们将继续深入探讨智慧安防系统的进阶功能模块：入侵检测、电子巡更、应急预案以及多系统集成联动。

⬇️智慧系统平台搭建安防管理平台完整步骤实操解析⬇️

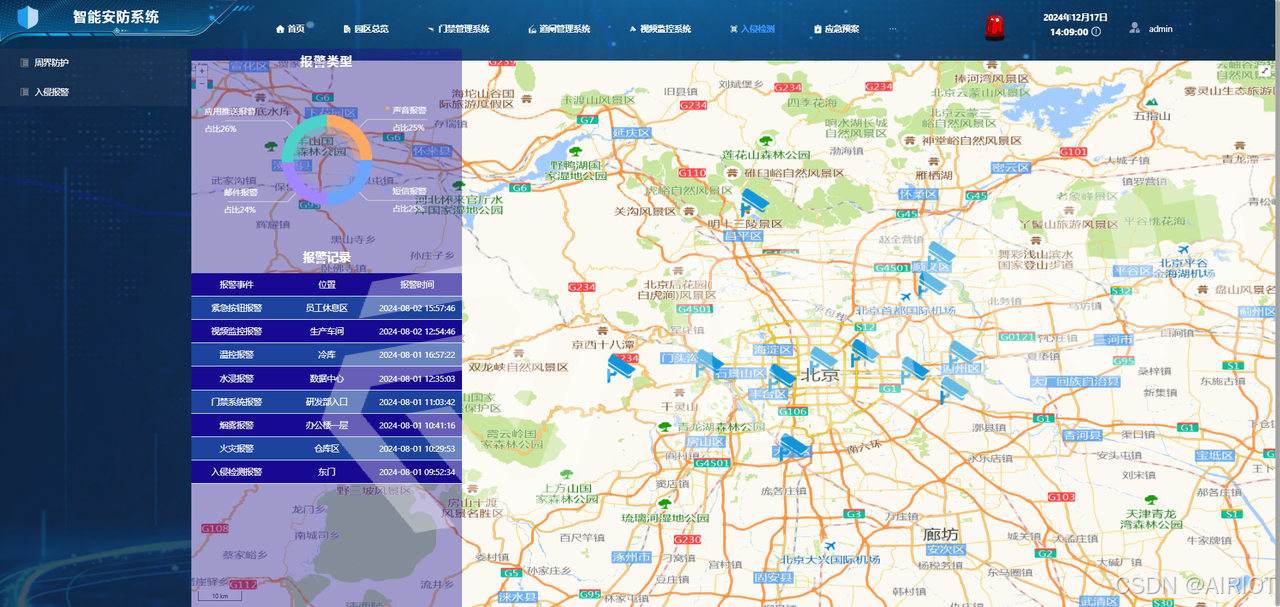

一、入侵检测

1. 数据采集层

目标： 多维度感知入侵行为，覆盖周界与重点区域。

实操要点：

多模态传感器部署：
- 周界防护设备：
  - 光纤振动传感：沿围墙敷设光缆，检测攀爬、剪切行为；
  - 电子围栏：脉冲式围栏触发报警时同步释放高压脉冲威慑；
  - 雷达探测：毫米波雷达监测移动目标速度、方向。
- 重点区域监测：
  - 红外双鉴探测器：PIR+微波双重检测，区分人体与宠物；
  - 声音分析麦克风：识别玻璃破碎、金属敲击等异常声纹；
  - 激光对射阵列：多层光束组网，防止匍匐、跨越入侵。
视频复核联动：
- 智能球机预置位与报警区域绑定，触发报警后自动转向定位并放大画面。
数据预处理：
- 边缘节点运行滤波算法，过滤树叶晃动、小动物等干扰信号；
- 振动信号FFT频谱分析，区分人为破坏与自然振动。

2. 数据传输层

目标： 构建低时延、抗干扰的报警信息传输通道。

实操要点：

协议与组网设计：
- 报警信号传输：LoRaWAN协议传输周界传感器数据；
- 视频流备份：5G切片网络保障重点区域视频实时回传。
网络冗余架构：
- 环形光纤拓扑连接周界设备，单点断线不影响整体通信；
- 4G/卫星通信作为极端情况（如光缆全断）的应急回传通道。
安全加固措施：
- 传感器数据加密：国密SM4算法加密振动波形、雷达点云数据；
- 设备身份认证：MAC地址白名单+动态令牌双向验证。

3. 平台处理层

目标： 实现入侵行为智能判定、风险分级与应急联动。

实操要点：

多源数据融合分析：
- 时空关联引擎：
  - 振动传感器报警坐标与视频移动目标轨迹匹配；
  - 雷达轨迹预测提前触发摄像机预跟踪。
- AI行为识别：
  - 视频分析翻越、抛物、停留等行为；
  - 声纹识别引擎区分真实入侵与误报（如雷声频谱特征库比对）。
报警分级策略：
- 一级报警（紧急）：多传感器同时触发（如振动+雷达+视频），启动声光威慑并推送联动；
- 二级报警（预警）：单一传感器触发，启动视频复核与安保人员巡检。
智能学习优化：
- 基于历史误报数据的主动学习（如连续3次同一区域误报自动降低灵敏度）；
- 周界地形自适应建模（如雨季自动调整振动传感器频响阈值）。

4. 应用展示层

目标： 构建全景安防态势感知与快速处置界面。

实操要点：

三维可视化指挥系统：
- BIM模型集成：在建筑三维模型中动态标注入侵点位、防御设备状态；
- 热力图显示历史入侵高发区域，指导巡逻路线优化。
多屏联动处置：
- 报警弹窗自动推送关联视频、传感器数据曲线（如振动幅度时间轴）；
- 处置预案一键启动：照明强启、无人机巡航、门禁锁闭等联动操作。
移动端应用：
- 巡检导航：安保人员通过智能眼镜获取入侵点定位与处置指引；
- 电子围栏临时布防：管理人员手机APP划定临时警戒区（如施工区域）。

5. 关键实施要点

环境适应性设计：
- 极寒地区传感器加热装置；
- 沿海高湿环境设备IP68防护等级，防盐雾腐蚀。
误报率控制：
- 多传感器投票机制（需≥2类传感器同时触发才上报）；
- 深度学习模型持续优化。
反制技术防御：
- 防屏蔽检测：光纤振动系统实时监测光功率变化，识别剪线破坏行为；
- 抗干扰设计：雷达设备跳频工作，避开民用设备频段。
合规与隐私：
- 视频数据脱敏处理（陌生人脸马赛克化）；
- 报警日志符合ISO xxx审计要求，留存180天。

实际案例

某电站周界防护项目：
- 部署光纤振动+雷达+热成像三重防护，实现0漏报，误报率<1次/周；
- 入侵响应时间从5分钟缩短至15秒，联动无人机追踪速度提升3倍。
智慧园区应用：
- AI行为分析识别出7起围墙抛物事件，挽回潜在损失超500万元；
- 通过学习园区宠物活动规律，误报减少80%，安保人力节省40%。

二、电子巡更

1. 数据采集层

目标： 精准采集巡更人员、路线、时间及环境数据，确保巡逻过程可追溯。

实操要点：

巡更设备部署：
- 智能巡更终端：
  - NFC/RFID巡更棒：在关键点位部署防水抗磁标签（如不锈钢NFC标签，IP68防护），接触式打卡（防代签作弊）；
  - 二维码巡更点：动态生成加密二维码（每日更新），扫码验证时间、位置（误差<5米）；
  - 蓝牙信标：室内区域部署iBeacon设备，自动记录人员接近时间（无需手动操作）。
- 环境感知设备：
  - 温湿度传感器：监测机房、仓库等区域环境状态，异常时触发附加巡检任务；
  - 图像抓拍：巡更终端集成摄像头，打卡时自动拍照（AI识别是否为本人员工，防冒用）。
数据预处理：
- 边缘设备（巡更棒）缓存未联网时的打卡记录，网络恢复后自动补传；
- 照片数据压缩（HEIF格式，体积减少50%）。

2. 数据传输层

目标： 保障巡更数据实时、安全回传，支持离线-在线混合模式。

实操要点：

传输协议选择：
- 在线模式：4G/5G网络通过HTTPS协议传输加密数据（防中间人攻击）；
- 离线模式：蓝牙5.0同步数据至边缘网关，延迟<1秒。
网络架构设计：
- 混合组网：室内采用Wi-Fi 6 Mesh网络全覆盖，室外使用LoRaWAN广域回传（功耗<1W）；
- 断点续传：巡更终端存储7天数据，网络恢复后自动续传未成功记录。
安全策略：
- 数据签名：巡更记录附加数字签名，防止篡改；
- 设备绑定：巡更棒与人员ID/指纹绑定，丢失后自动锁定。

3. 平台处理层

目标： 智能分析巡更数据，动态优化路线并预警异常。

实操要点：

核心算法应用：
- 路径规划引擎：
  - 基于算法生成最优巡逻路径（覆盖所有重点区域，路程缩短30%）；
  - 动态调整路线（如某区域发生入侵事件，自动增加该区域巡逻频次）。
- 异常检测模型：
  - 偏离路线预警：GPS轨迹与预设路径比对；
  - 滞留分析：同一点位停留超时（如机房停留>15分钟触发工单核查）。
- 数据关联分析：
  - 巡更记录与安防事件联动（如某区域多次未按时巡逻，关联周界报警率上升）。
自动化管理：
- 排班系统同步：与HR系统对接，自动分配巡逻班次（考虑人员技能、权限）；
- 智能考勤统计：自动生成出勤率、任务完成率报表，关联绩效考核。

4. 应用展示层

目标： 可视化呈现巡更全流程，提升管理效率与透明度。

实操要点：

可视化设计：
- 实时巡逻看板：
  - 2D/3D地图标注巡更人员位置、轨迹（绿色-正常、红色-异常）；
  - 热力图显示历史巡逻覆盖盲区（指导路线优化）。
- 任务管理界面：
  - 按区域、时段下发临时任务（如暴雨后增加配电房巡检）；
  - 任务进度条显示完成率（如“3号巡逻路线今日完成80%”）。
多端交互功能：
- 移动端APP：
  - 巡更人员接收实时指令（如“立即前往B2消防通道核查异常”）；
  - 扫码/NFC打卡后上传照片、文字备注（如“消防栓压力正常”）。
- 管理端大屏：
  - 统计全局巡更KPI（平均响应时间、异常处理率）；
  - 一键生成合规报告（ISO 27001审计要求）。

5. 关键实施要点

设备兼容性设计：
- 支持多品牌巡更棒接入，定义统一数据接口规范；
- 旧系统平滑升级：RFID标签与二维码共存过渡期≥3个月。
防作弊机制：
- 生物识别验证：巡更棒集成指纹模块，每次打卡需指纹+标签双重认证；
- 时空逻辑校验：同一人员10分钟内无法在距离>1公里的两个点位打卡。
系统集成：
- 与视频监控联动：巡更至重点区域时，自动调取该点位实时画面辅助核查；
- 与门禁权限绑定：未完成巡更任务人员无法进入部分高密区域（如数据中心）。
容灾与维护：
- 巡更标签防破坏设计：耐高温（-40℃~85℃）、抗化学腐蚀（适用于化工厂）；
- 远程诊断：巡更棒电量、信号强度实时监控，低电量提前3天预警。

实际案例

某国际机场应用：
- 部署蓝牙信标+动态二维码，实现航站楼400个巡更点全覆盖，漏检率从12%降至0.5%；
- 通过路径优化算法，巡逻人员每日步行距离减少25%，效率提升40%。
工业园区防爆巡检：
- 防爆型巡更棒在危化品仓库使用，打卡时同步检测气体浓度；
- 系统上线后，安全隐患发现率提高3倍，事故率下降65%。

三、应急预案

1. 数据采集层

目标： 实时整合多源应急数据，构建全场景感知能力。

实操要点：

多系统数据接入：
- 报警系统：接入火灾、入侵、气体泄漏等报警信号（如Modbus协议读取报警控制器状态）。
- 视频监控：联动摄像头预置位，紧急事件触发后自动调取实时画面（支持RTSP流媒体协议）。
- 环境传感器：温湿度、烟雾浓度、有毒气体（如CO、H₂S）等数据实时采集。
- 人员定位：通过UWB/RFID标签获取人员实时位置（精度±30cm）。
- 设备状态：门禁、消防设备（喷淋泵、排烟阀）的启停状态与故障信息。
数据预处理：
- 边缘节点过滤误报（如短暂烟雾报警联动视频复核，确认后上传）；
- 结构化存储报警事件（时间、类型、位置、等级）。

2. 数据传输层

目标： 保障应急数据高可靠、低延迟传输。

实操要点：

协议选择：
- 报警信号：MQTT协议实现毫秒级推送（QoS=2确保必达）；
- 视频流：SRT协议抗丢包传输，弱网下流畅性提升50%；
- 控制指令：CoAP协议下发设备联动指令（如开门、关阀）。
网络架构：
- 双环网冗余：核心交换机组成双环网，单点故障切换时间<50ms；
- 5G应急通道：光纤中断时启用5G切片网络，保障关键指令传输。
安全加固：
- 数据加密：报警信息AES-256加密，视频流TLS 1.3端到端保护；
- 设备白名单：仅授权设备可接入平台（MAC/IP绑定+证书认证）。

3. 平台处理层

目标： 智能分析事件并自动触发预案，实现秒级响应。

实操要点：

规则引擎配置：
- 事件分级：一级事件（火灾/爆炸）触发全员疏散；二级事件（局部漏水）通知值班人员。
- 联动逻辑：
  - 火灾报警 → 自动解锁逃生通道门禁 + 关闭新风系统 + 启动喷淋；
  - 气体泄漏 → 开启排风扇 + 声光报警 + 推送应急小组。
AI辅助决策：
- 态势推演：基于建筑BIM模型模拟火势蔓延路径，规划最优逃生路线；
- 资源调度：实时计算最近救援人员位置（UWB定位），动态分配任务。
预案库管理：
- 结构化存储200+标准预案（如台风、停电、恐袭），支持自定义场景化流程；
- 机器学习优化预案（根据历史处置效果自动调整响应顺序）。

4. 应用展示层

目标： 可视化指挥调度，一键启动应急响应。

实操要点：

三维态势大屏：
- 集成BIM模型，动态标注火点、被困人员、救援路线；
- 热力图显示风险等级（红/橙/黄/蓝四色预警）。
多终端交互：
- 指挥中心：一键启动预案，实时监控处置进度（如喷淋系统启动状态）；
- 移动端APP：
  - 现场人员接收导航指令（AR实景引导至逃生出口）；
  - 上传现场照片/视频，同步至指挥大屏。
- 语音广播：TTS自动播报疏散指令（支持中英双语循环）。
数字预案手册：
- 结构化展示处置步骤（1.切断电源→2.疏散人员→3.启动灭火）；
- 关联设备操作指引（如消防泵启动按钮位置图示）。

5. 关键实施要点

多系统联动测试：
- 每月模拟演练（如夜间断电模式测试门禁自动释放）；
- 接口兼容性验证（确保报警系统与广播、门禁协议互通）。
可靠性设计：
- 离线预案缓存：断网时可调用本地存储的预案流程；
- 硬件冗余：关键服务器双机热备，切换时间<5秒。
合规与培训：
- 符合GB 50348-2018安防工程标准，留存90天操作日志；
- 每季度开展VR应急演练（模拟火灾/恐袭场景，覆盖全员）。
持续优化机制：
- 每次事件处置后生成复盘报告，优化预案逻辑；
- AI模型每月迭代（注入新场景数据提升预测准确率）。

实际案例

某大型商业综合体：
- 火灾发生时，系统3秒内触发34项联动（关闭电梯、开启应急照明、播报疏散指令），人员疏散时间从15分钟缩短至6分钟；
- 通过AI路径规划，救援人员到达火场速度提升40%。
化工厂气体泄漏事件：
- 系统自动隔离泄漏区域，调度无人机检测气体扩散范围，事故影响降低70%；
- 应急响应时间从10分钟压缩至2分钟，避免重大伤亡。

附：技术架构图示例

[感知层] ——传感器/摄像头/报警设备—— 　　　　　　

↓

[传输层] ——5G/光纤冗余网络—— 　　　　　　

↓

[平台层] ——规则引擎+AI模型—— 　　　　　　

↓

[应用层] ——三维大屏/移动端/广播系统——

四、集成联动

1. 数据采集层

目标： 整合多源安防子系统数据，构建全局感知能力。

实操要点：

多系统接入：
- 视频监控：接入摄像头、NVR/DVR设备，获取实时视频流及报警抓拍画面（支持ONVIF/GB28181协议）。
- 门禁系统：集成门禁控制器数据（如刷卡记录、门状态），支持Wiegand、RS485接口。
- 报警系统：采集红外探测器、烟感、周界振动传感器等报警信号（Modbus TCP协议）。
- 消防系统：获取喷淋泵状态、排烟阀开闭、消防广播启动信号（BACnet协议）。
- 环境监测：温湿度、气体浓度、水位传感器数据（LoRaWAN/Zigbee传输）。
数据预处理：
- 边缘节点过滤冗余数据（如门禁频繁开闭记录去重）；
- 统一数据格式，适配不同子系统协议。

2. 数据传输层

目标： 实现跨系统数据低延迟、高可靠传输。

实操要点：

协议转换与适配：
- 协议网关：部署OPC UA网关转换Modbus/RS485等工业协议为MQTT/HTTP；
- 视频流优化：SRT协议保障弱网下视频流畅传输（抗30%丢包率）。
网络架构设计：
- 分层传输：
  - 边缘层：5G MEC节点就近处理实时数据（如视频分析）；
  - 核心层：光纤环网连接数据中心，支持万兆带宽。
- 冗余设计：双核心交换机热备（故障切换时间<50ms）。
安全策略：
- 数据加密：敏感数据（如门禁密码）使用国密SM4算法加密；
- 设备认证：MAC/IP白名单+双向TLS认证，阻断非法接入。

3. 平台处理层

目标： 构建智能联动规则引擎，实现跨系统协同响应。

实操要点：

联动规则配置：
- 事件驱动逻辑：
  - 入侵报警 → 自动调取关联摄像头画面 + 关闭邻近门禁 + 启动声光威慑；
  - 火灾报警 → 解锁逃生通道门禁 + 停止电梯运行 + 启动消防喷淋。
- 优先级管理：一级事件（如爆炸）可中断低优先级任务抢占资源。
AI增强决策：
- 视频智能分析：
  - 人员聚集检测 → 自动广播疏散指令；
  - 车辆违停识别 → 联动道闸锁定出口并通知安保。
- 预测性联动：
  - 结合气象数据（台风预警）提前加固周界设备。
数据融合分析：
- 时空关联引擎：匹配报警位置与门禁刷卡记录（如某区域入侵时，筛选最近出入人员）。
- 历史数据挖掘：分析事件关联性（如漏水报警后3小时内电路短路概率上升50%）。

4. 应用展示层

目标： 可视化全局联动状态，提供高效指挥界面。

实操要点：

三维态势大屏：
- BIM模型集成：动态显示设备状态（绿色在线、红色故障）、报警点位、联动操作日志；
- 事件时间轴：按时间顺序展示报警触发、联动执行、处置结果全流程。
多终端交互：
- 指挥中心：
  - 一键启动“应急预案模式”（如夜间模式仅启用重点区域联动）；
  - 自定义联动规则拖拽配置（IF-THEN逻辑图形化编辑）。
- 移动端APP：
  - 实时接收联动任务（如“前往3号门确认报警”），现场拍照反馈；
  - 查看设备联动历史（如过去24小时门禁与视频联动记录）。
报表与审计：
- 生成联动效能报告（如平均响应时间、误触发率）；
- 操作日志留痕（谁在何时修改了哪条联动规则）。

5. 关键实施要点

多系统兼容性：
- 开发统一适配层（SDK），支持海康、大华、霍尼韦尔等主流厂商设备接入；
- 旧系统平滑迁移：保留原有硬件，通过协议转换网关对接。
实时性保障：
- 边缘节点预置联动规则（断网时本地执行基础联动）；
- 关键指令优先级调度（消防联动指令延迟<200ms）。
可靠性设计：
- 双数据中心容灾：主备数据实时同步（RPO≈0，RTO<5分钟）；
- 硬件冗余：核心服务器采用N+1集群架构，单节点故障无感知切换。
安全与合规：
- 权限分级：管理员可配置规则，操作员仅能查看执行状态；
- 等保三级合规：日志留存6个月，定期进行渗透测试。
测试验证：
- 全场景压力测试：模拟1000+设备同时触发联动，验证系统吞吐量；
- 反向故障注入：人为断网/断电，检验降级处理机制有效性。

实际案例

智慧园区项目：
- 集成视频、门禁、消防等8个子系统，实现“报警-视频-门禁”联动响应时间从5分钟缩短至8秒；
- 通过AI预测设备故障，提前关闭风险区域门禁，年度安全事故减少70%。
机场航站楼应用：
- 旅客滞留超阈值 → 自动开启备用通道 + 调度安检人员，通行效率提升40%；
- 可疑物品识别 → 联动广播提醒 + 封闭周边区域，应急响应效率提升60%。
