DC-DC降压IC：输入电压最高100V，输出持续电流4A-OC5800E

概述

  OC5800E 是一款支持宽电压输入的 开关降压型 DC-DC，芯片内置 100V/10A 功率 MOS，最高输入电压 100V。

  OC5800E 具有低待机功耗、高效率、低纹波、优异 的母线电压调整率和负载调整率等特性。 支持大电流输出，输出电流可达 4A 以上。

  OC5800E 同时支持输出恒压和输出 恒流功能。 OC5800E 采用固定频率的 PWM 控制 方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。

  OC5800E 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。

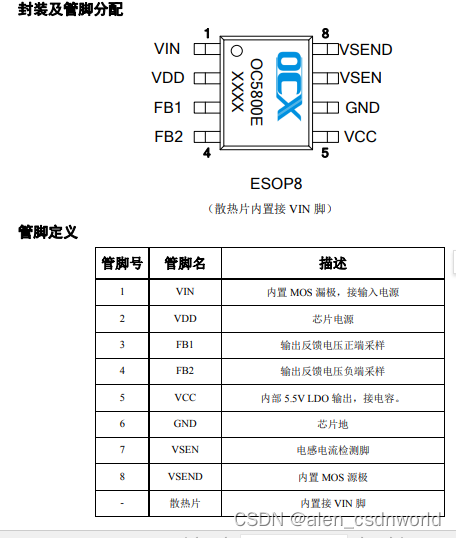

  OC5800E 采用 ESOP8 封装，散热片 内置接 VIN 脚。

特点

 宽输入电压范围：8V~100V

 输出电压从 4.2V 到 30V 可调

 支持输出恒压恒流

 支持输出 12V/4A，5V/4A

 高效率：可高达 96%

 工作频率：140KHz

 低待机功耗

 内置过温保护、输出短路保护

 内置软启动

应用

 追踪器

 恒压源

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车

典型应用电路图
