详细拆解273W电动自行车充电器

 DC-DC降压转换器(OC58650/HT7886)技术分享:Mr.Xiao:17722490179  可免费提供样品和DEMO

前言

  型号为AP-PN300CH05460050,新国标电动自行车充电器,输入使用品字电源线,可以根据不同的使用场景更换相应长度的电源线,支持100-240Vac输入。充电器自带新国标插头输出线,线长为1.5米。输出规格为54.6V5A,输出功率为273W,支持13串锂电池充电使用。

  这款充电器采用PFC+LLC+SR高效架构设计,相比传统电动车充电器,无需散热风扇。高效率架构的加持,不仅效率更高,体积更小,便于日常携带和收纳,用户体验也更好。下面充电头网就带这款273W电动自行车的充电器拆解,一起看看内部的用料和设计。

273W电动自行车充电器外观

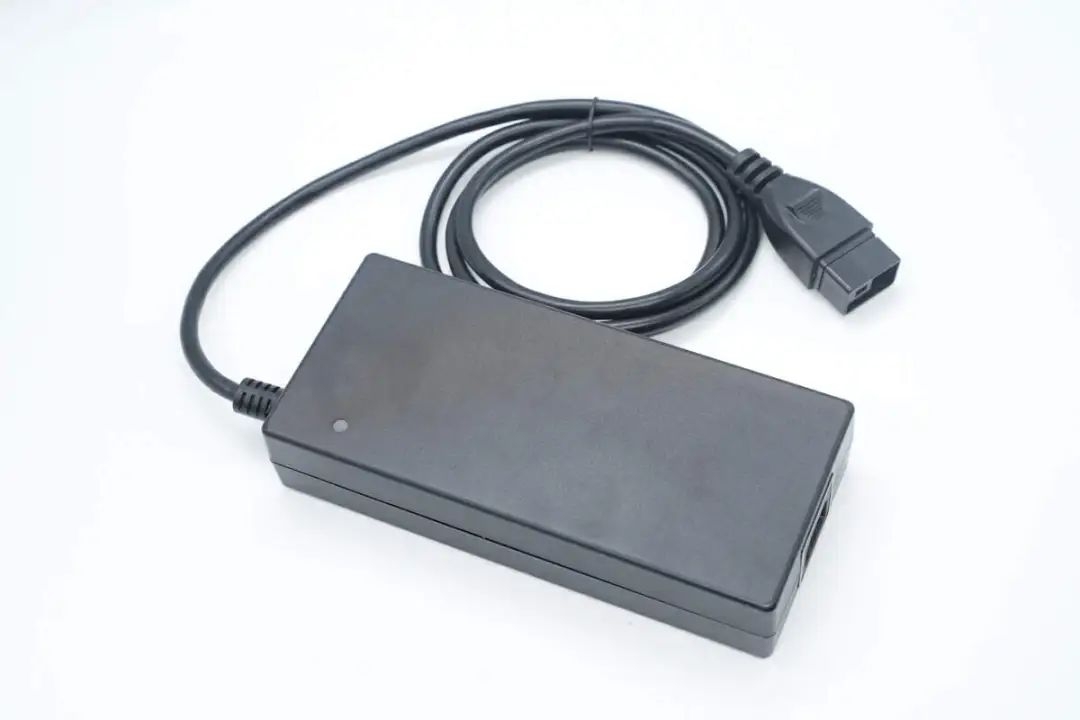

  273W电动自行车充电器机身与输出线一体式设计,机身为规整的直板造型,整体比较宽大,上手也很有分量,机身外壳磨砂不沾指纹。

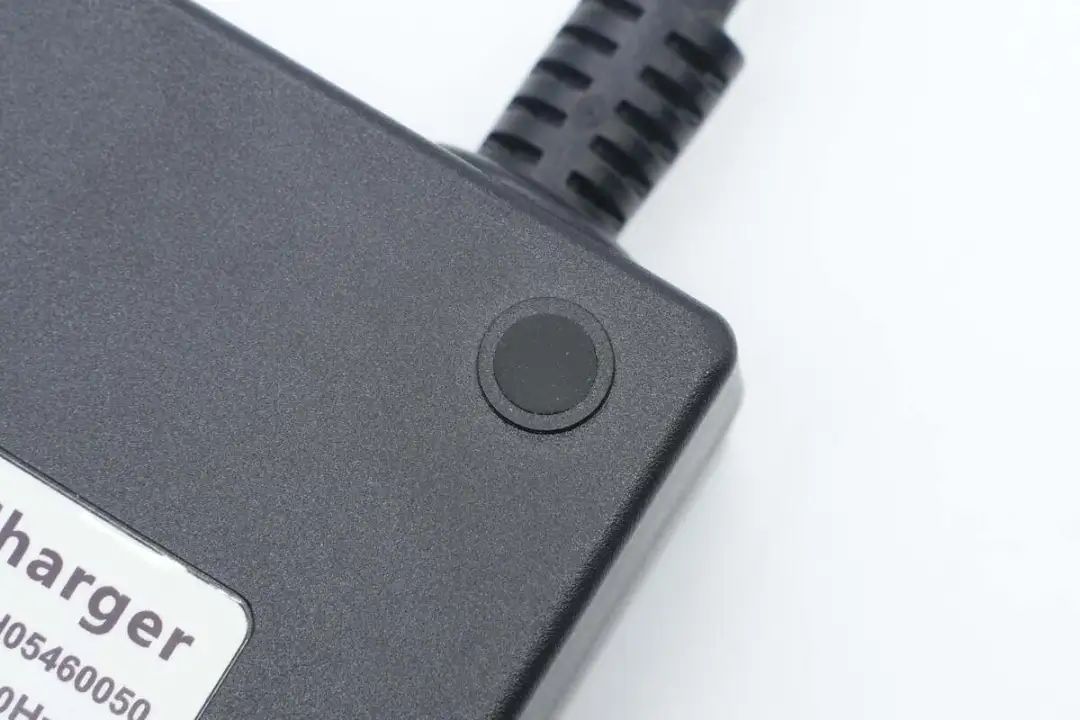

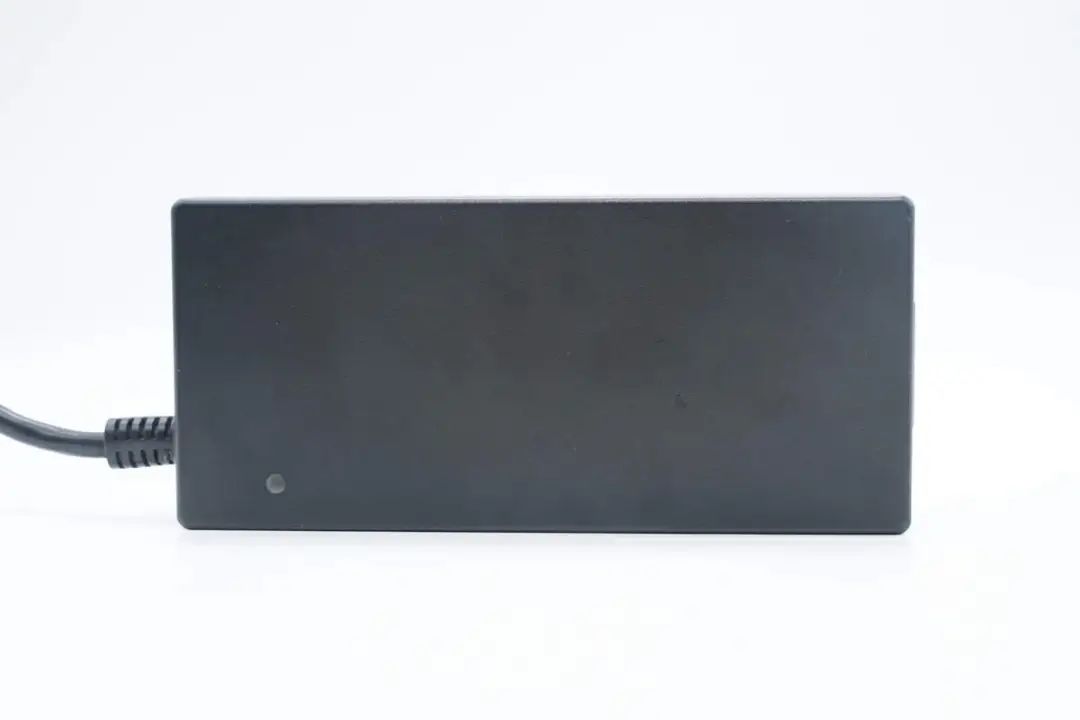

机身整体设计风格简约,顶面靠输出一端设有指示灯。


  通过配置指示灯,可以给用户直观反馈充电状态正常与否,保证充电安全。


  底部贴有充电器铭牌,产品通过了UL、CE、FCC、CCC认证。

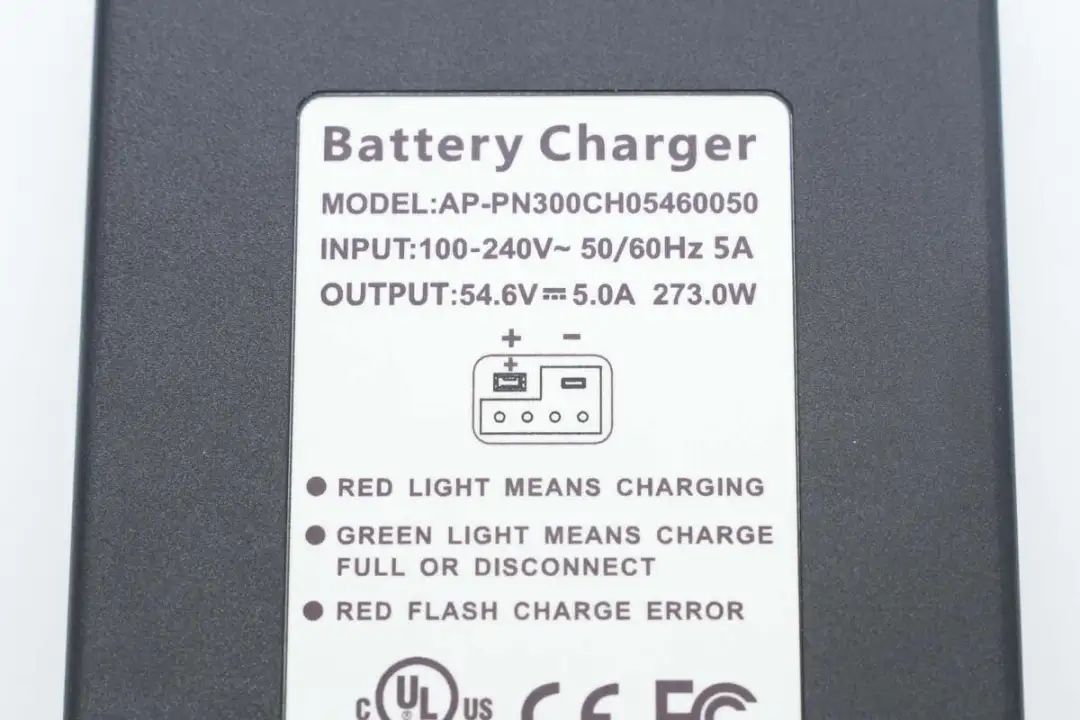

  充电器型号为AP-PN300CH05460050,支持100-240V~50/60Hz 5A输入,以及54.6V5A输出,输出功率为273W。


  底部四端设有凸起以及防滑垫,保证机身使用稳定同时避免底部信息磨损。


  充电器输入端采用独立母座的品字插口。

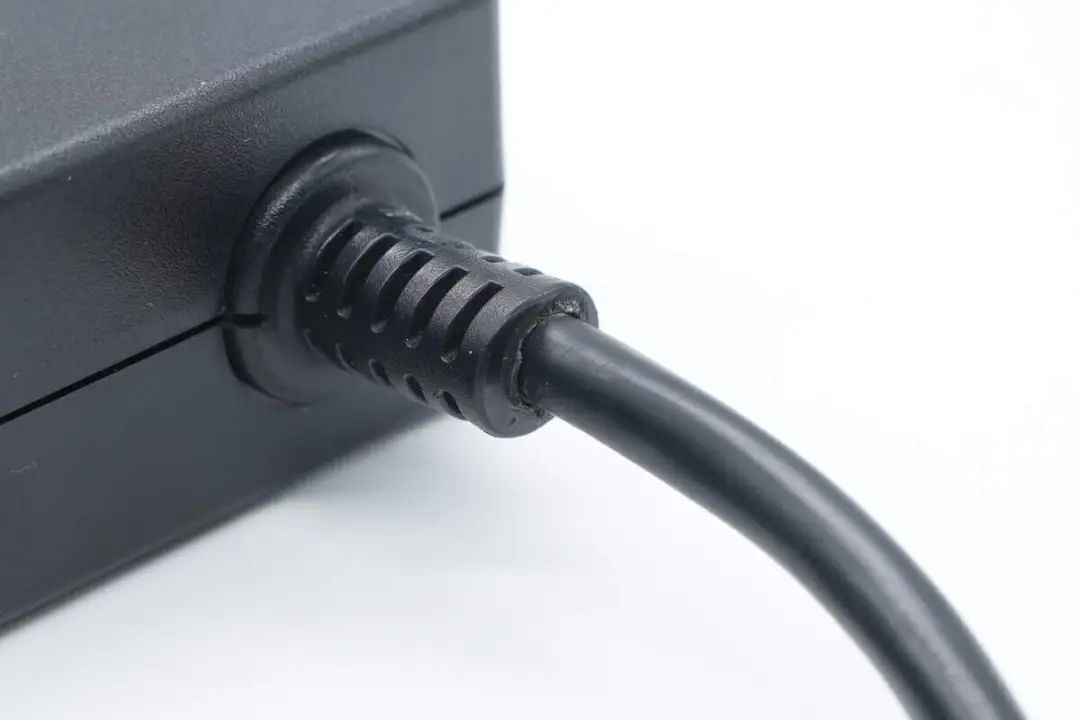

  输出线缆做了抗弯折保护设计。

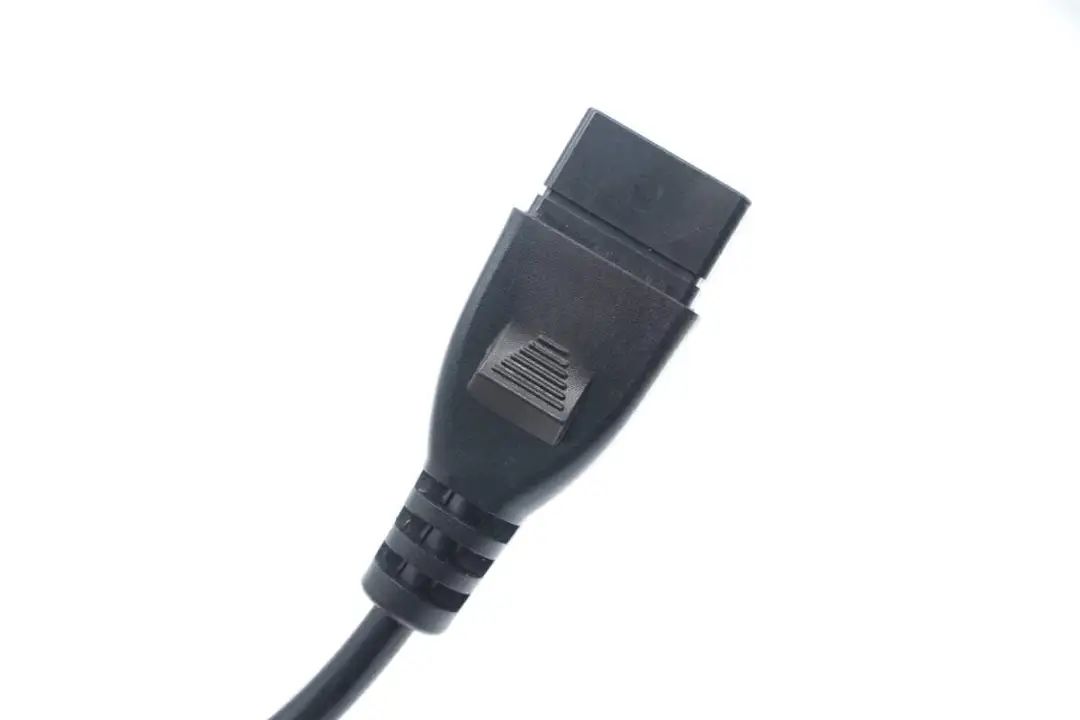

  端子外壳上做了方便插拔的凸起设计。

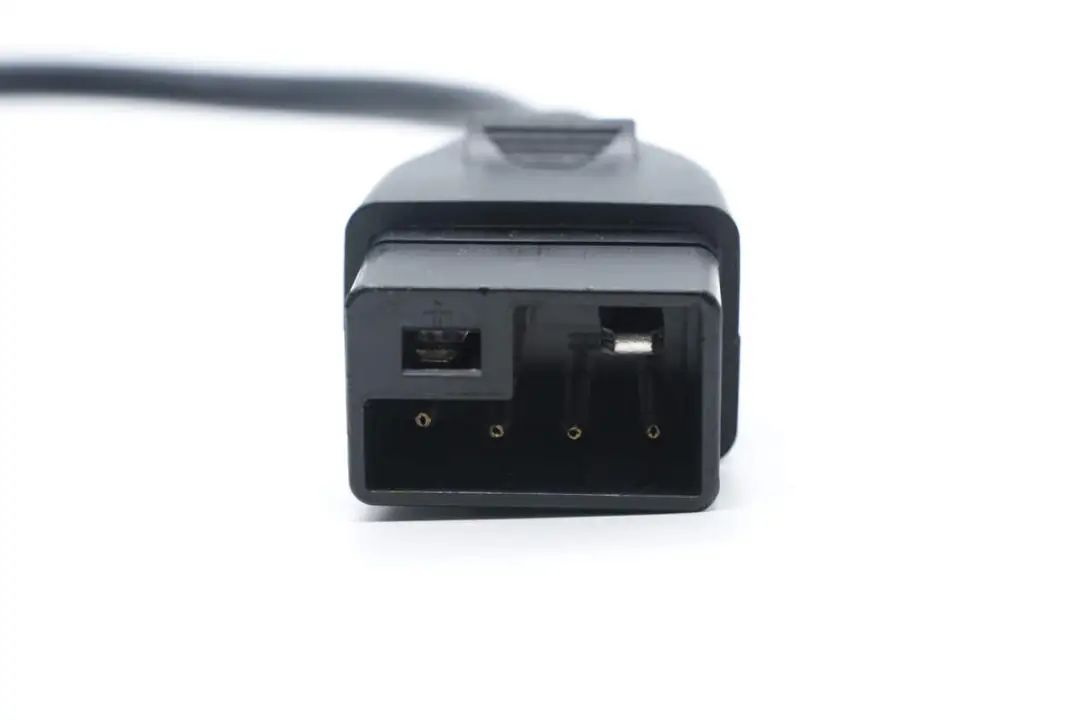

  插头规格为电动自行车新国标标准,正极采用独立腔体设计,可以杜绝不匹配造成的安全隐患,大幅提升充电安全性。

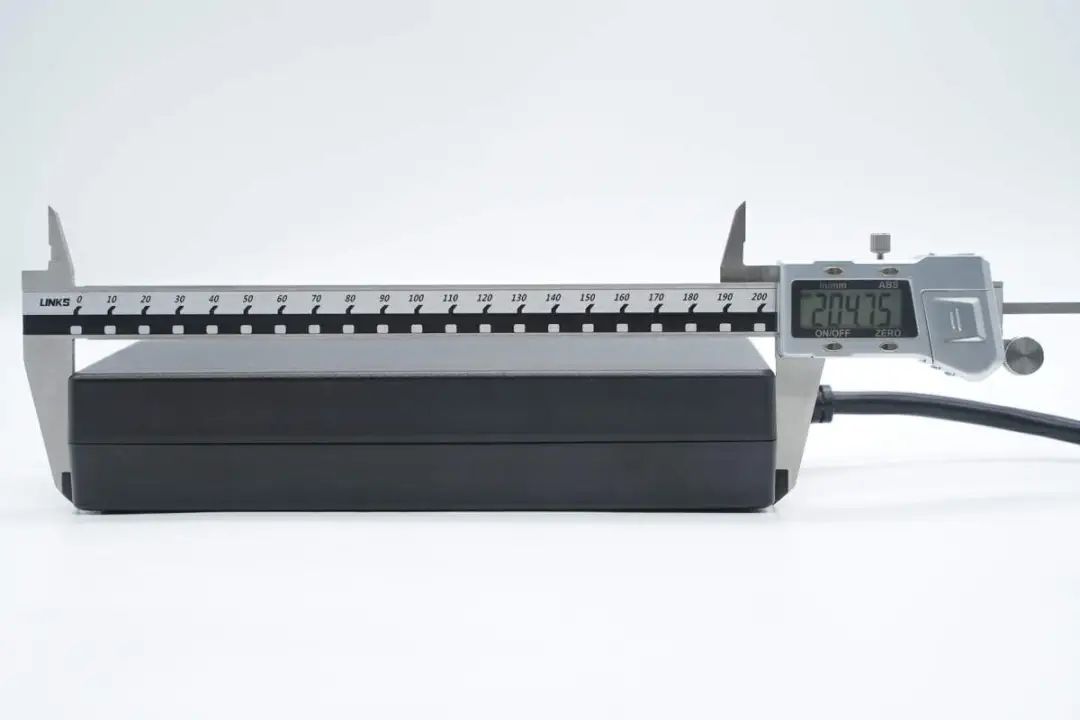

  实测273W电动自行车充电器机身长度为204.75mm。

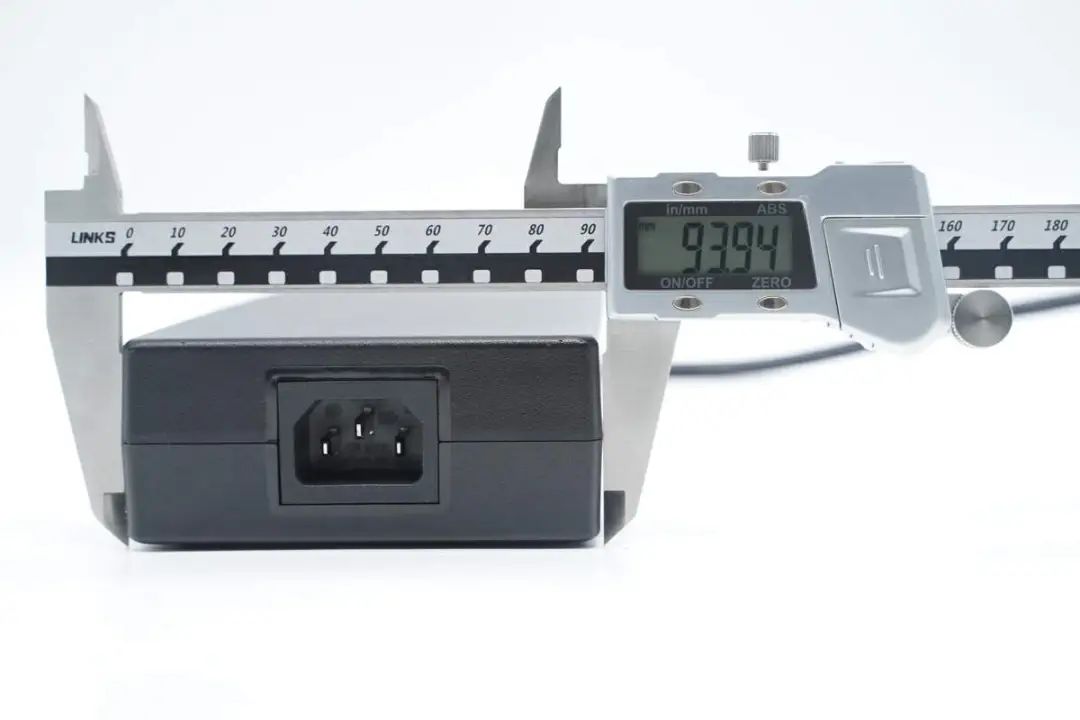

宽度为93.94mm。

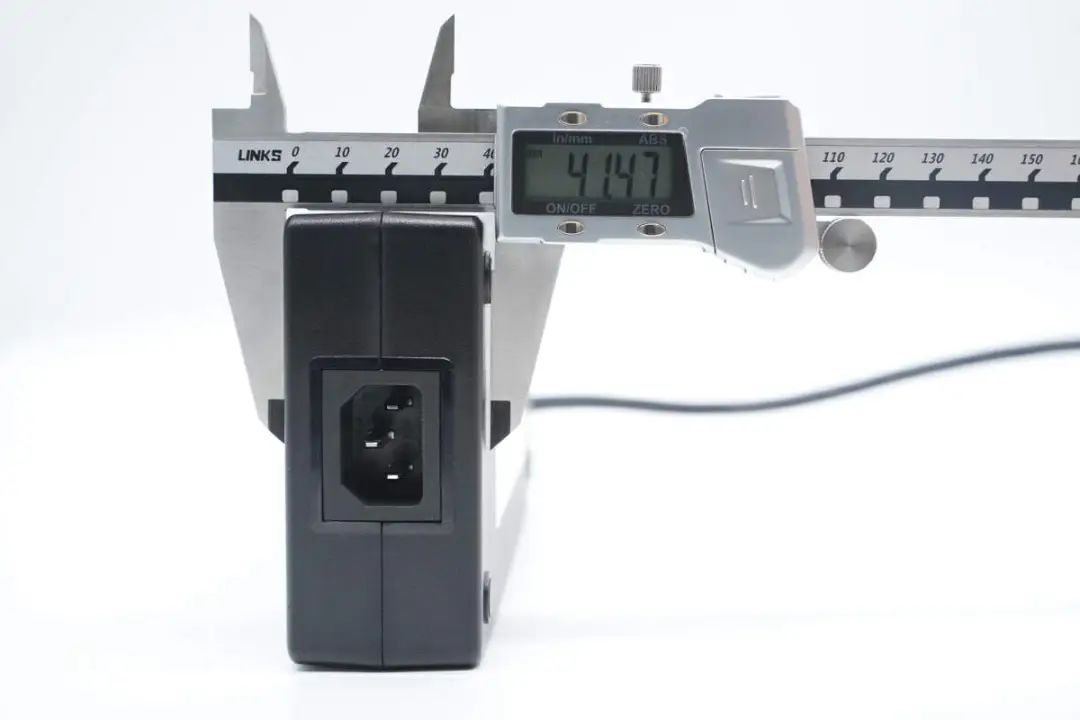

厚度为41.47mm。

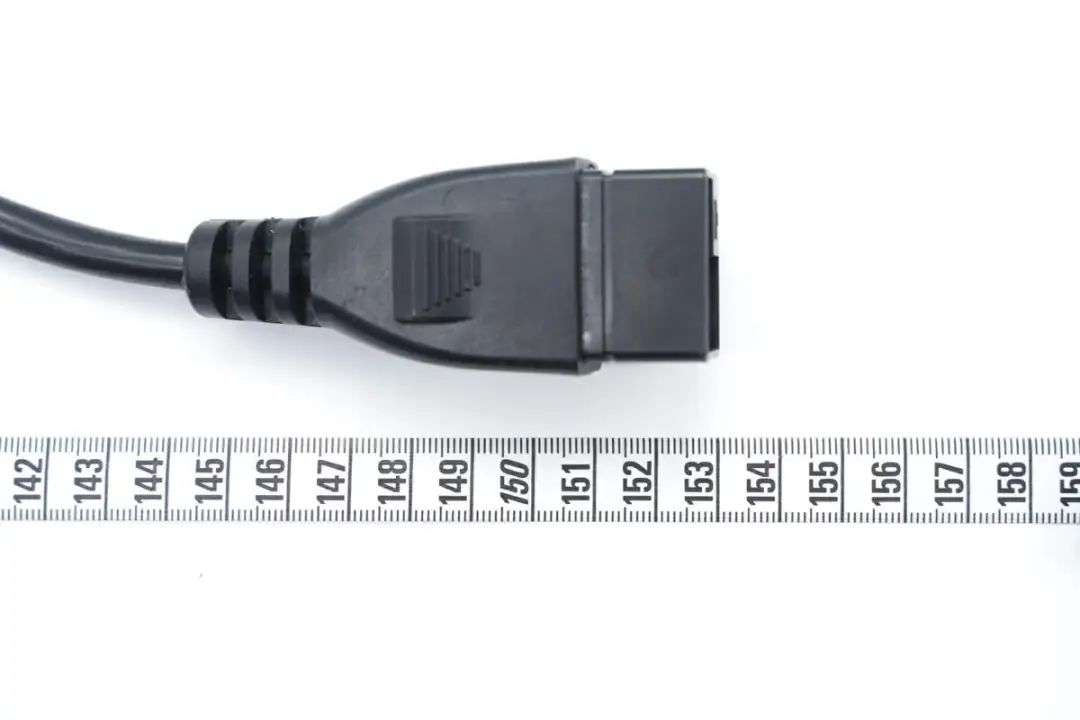

另外测得输出线长度约为153cm。


  产品机身拿在手上的大小直观感受。

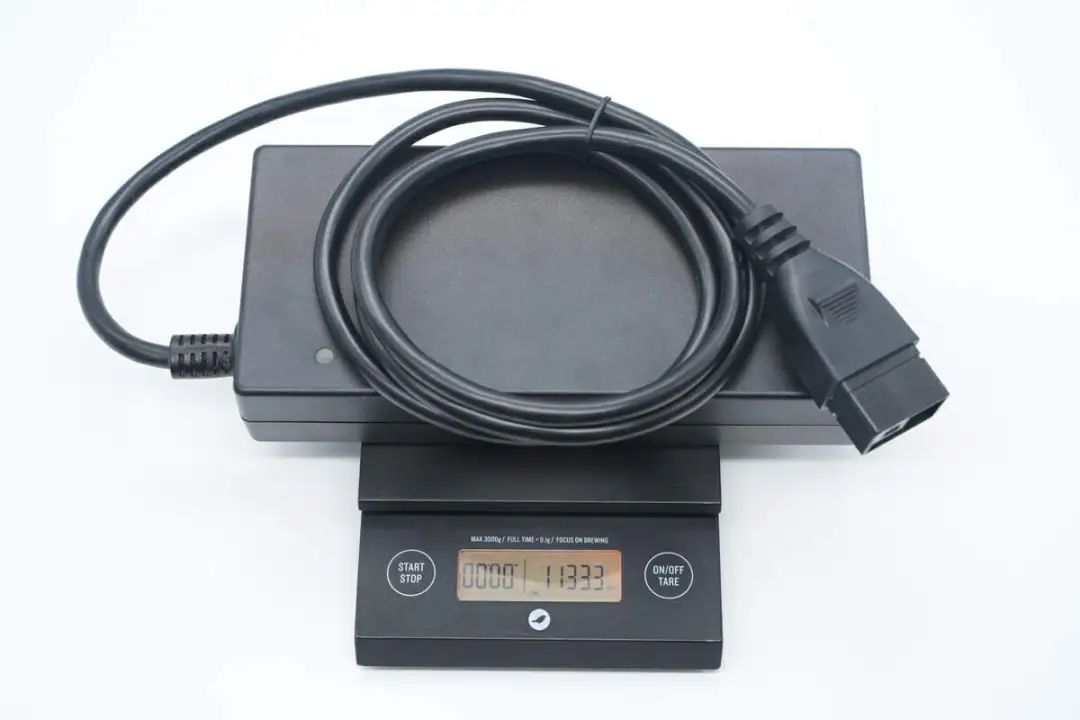

另外测得充电器重量约为1133g。

 273W电动自行车充电器拆解

看完了这款充电器的外观展示,下面就进行拆解,一起看看内部的方案和用料。

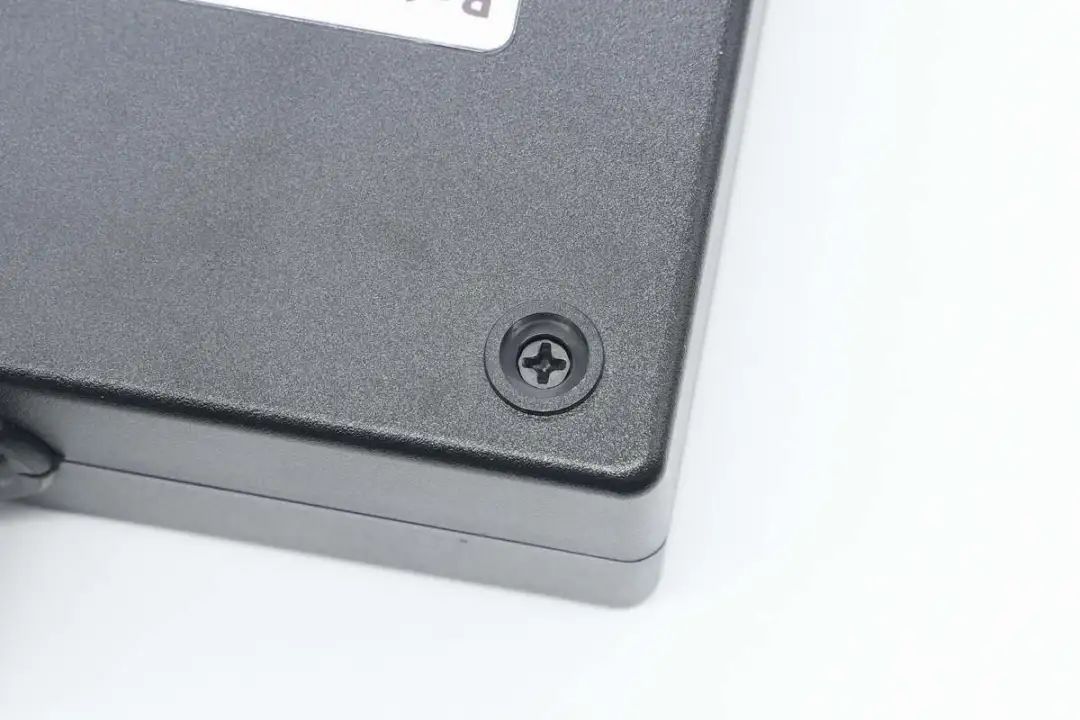

在壳体防滑胶垫下设有固定螺丝。


十字固定螺丝特写。

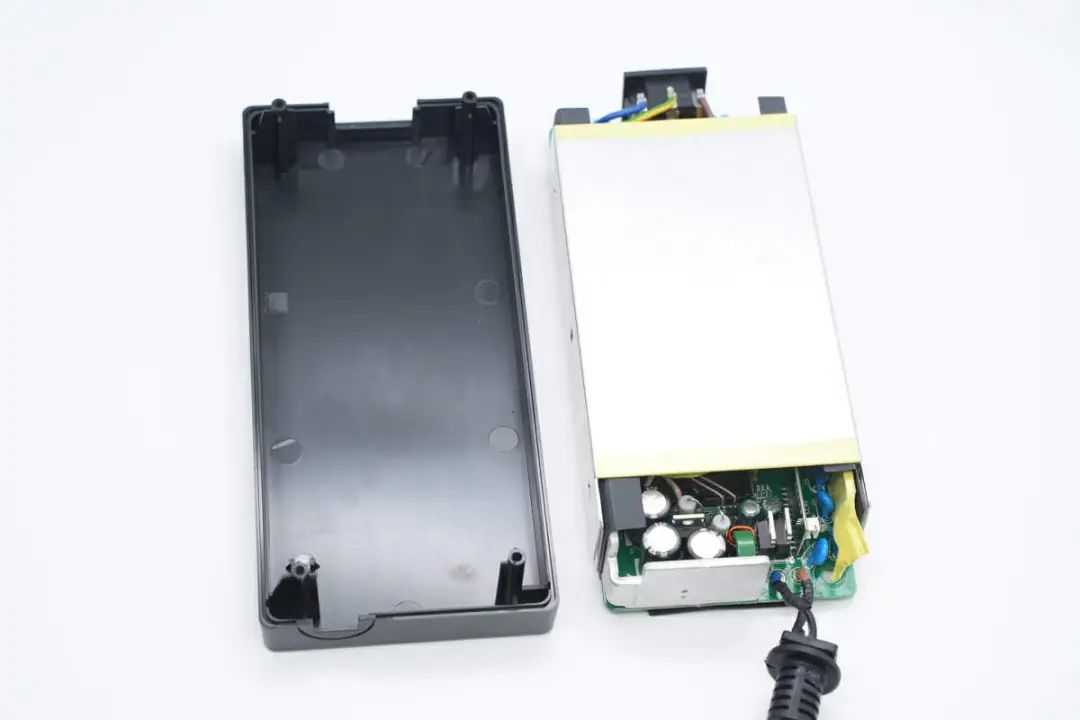

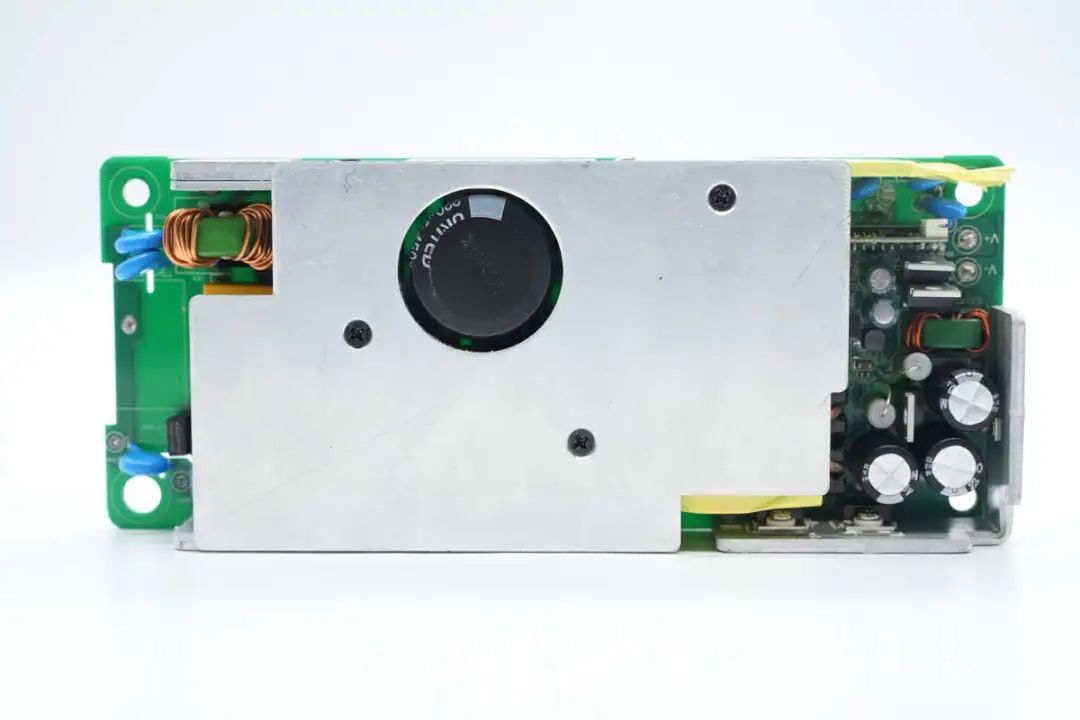

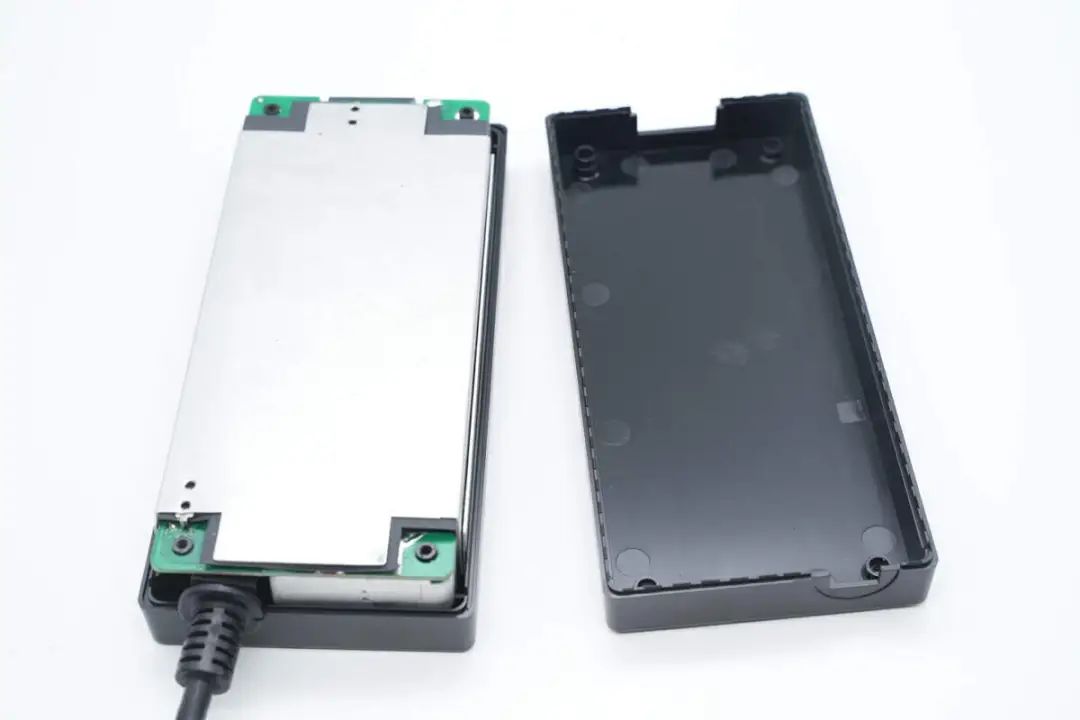

打开外壳,PCBA模块整体包裹铝片散热,并通过焊接固定。


从壳体中取出PCBA模块。

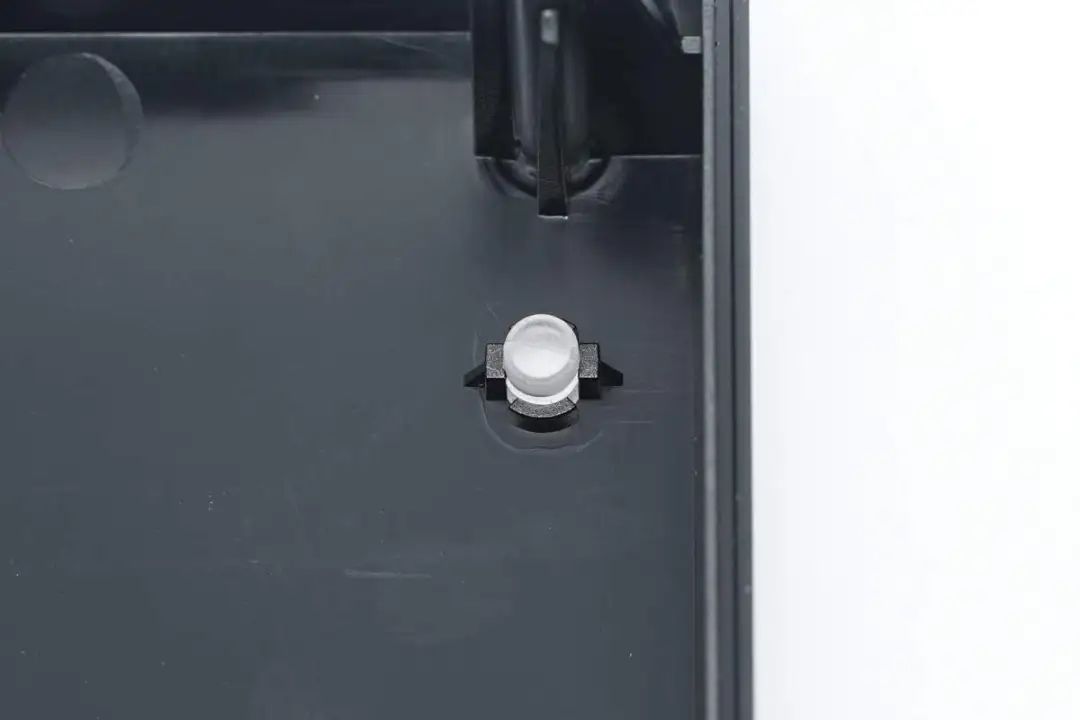

外壳内部导光柱特写,用于充电器充电状态指示。


交流输入导线冷压端子焊接。


输出导线直接焊接连接。

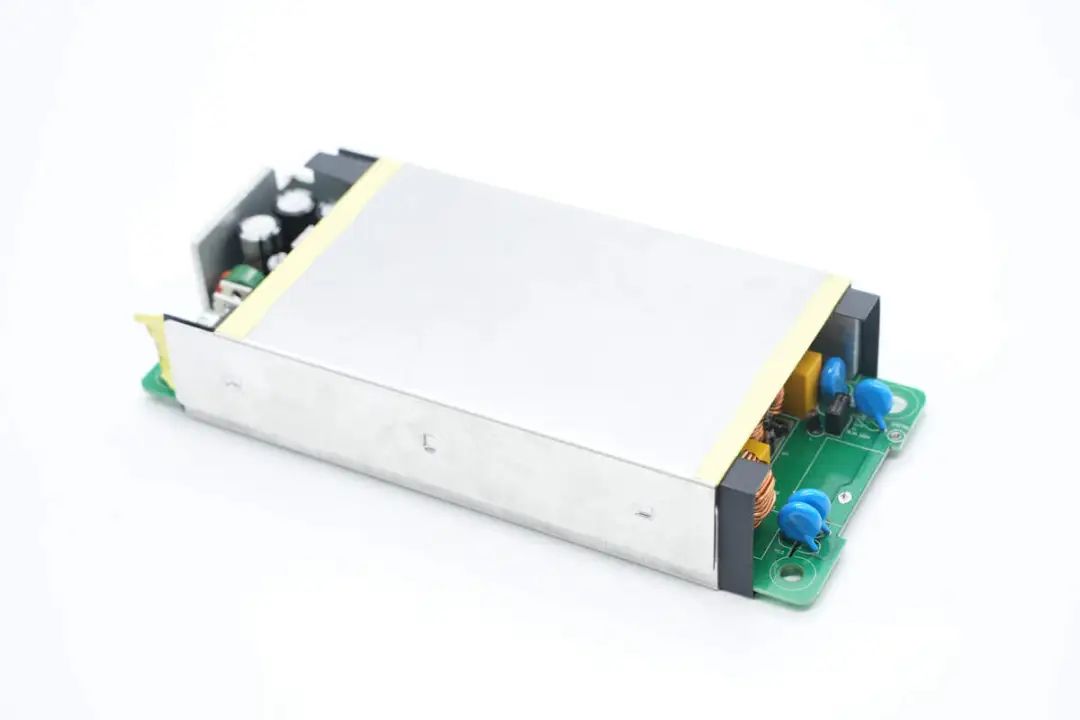

PCBA模块包裹散热片加强散热,散热片通过卡扣固定。

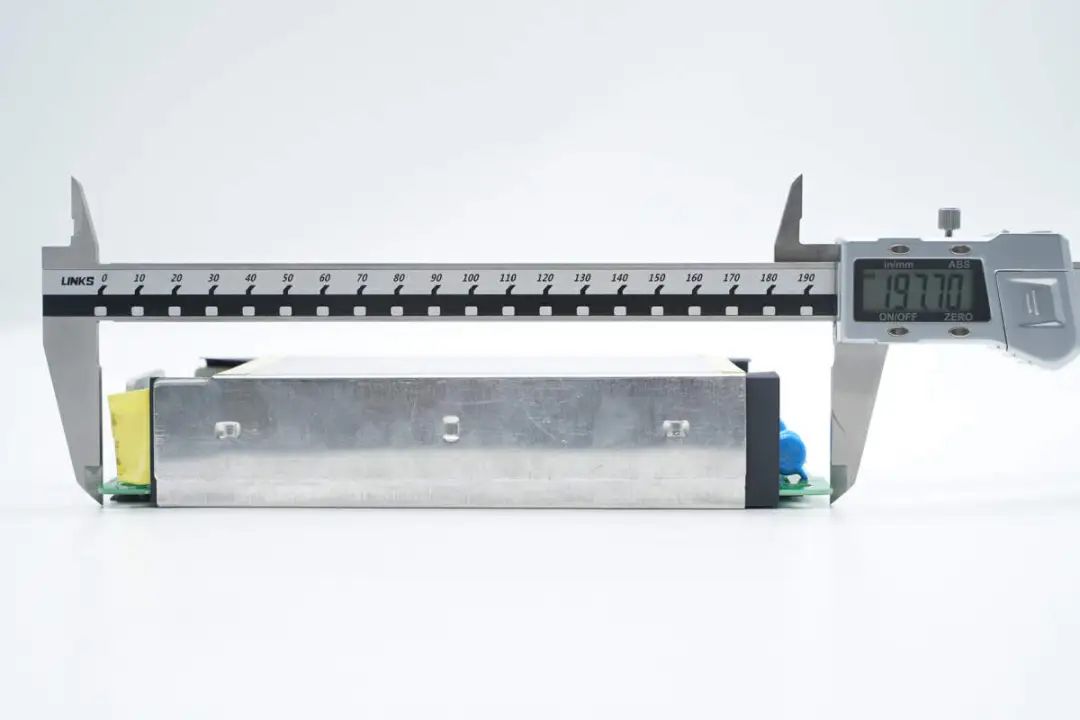

使用游标卡尺测得PCBA模块长度约为197.7mm。


PCBA模块宽度约为87.8mm。

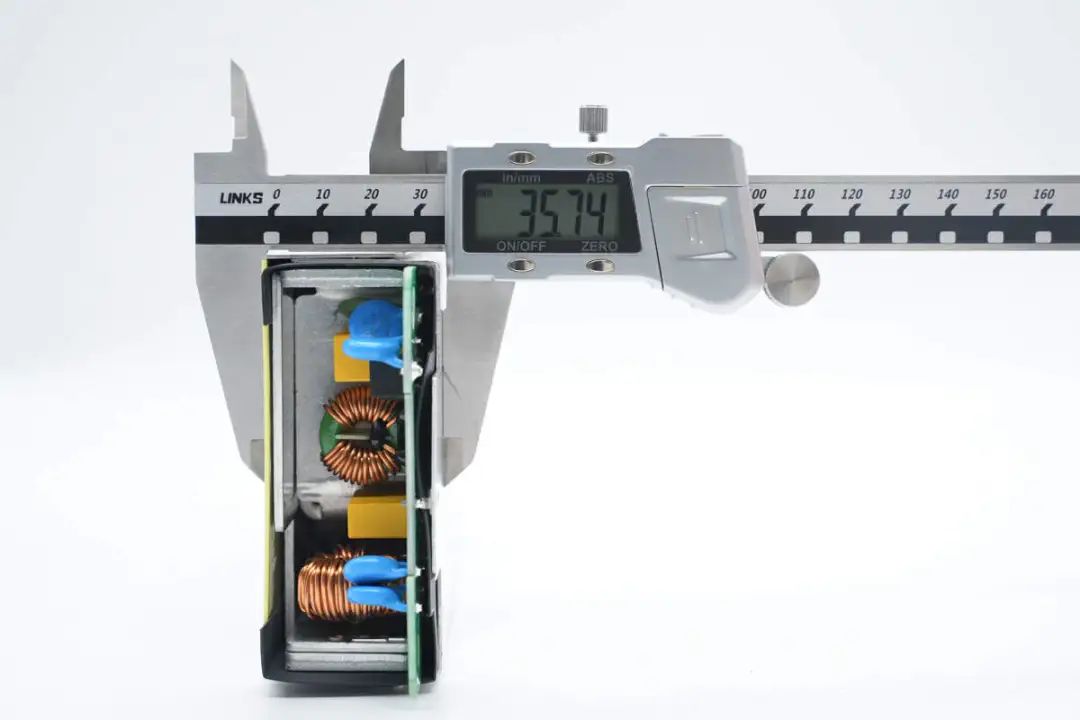

PCBA模块厚度约为35.7mm。


散热片通过焊接固定到PCBA模块。

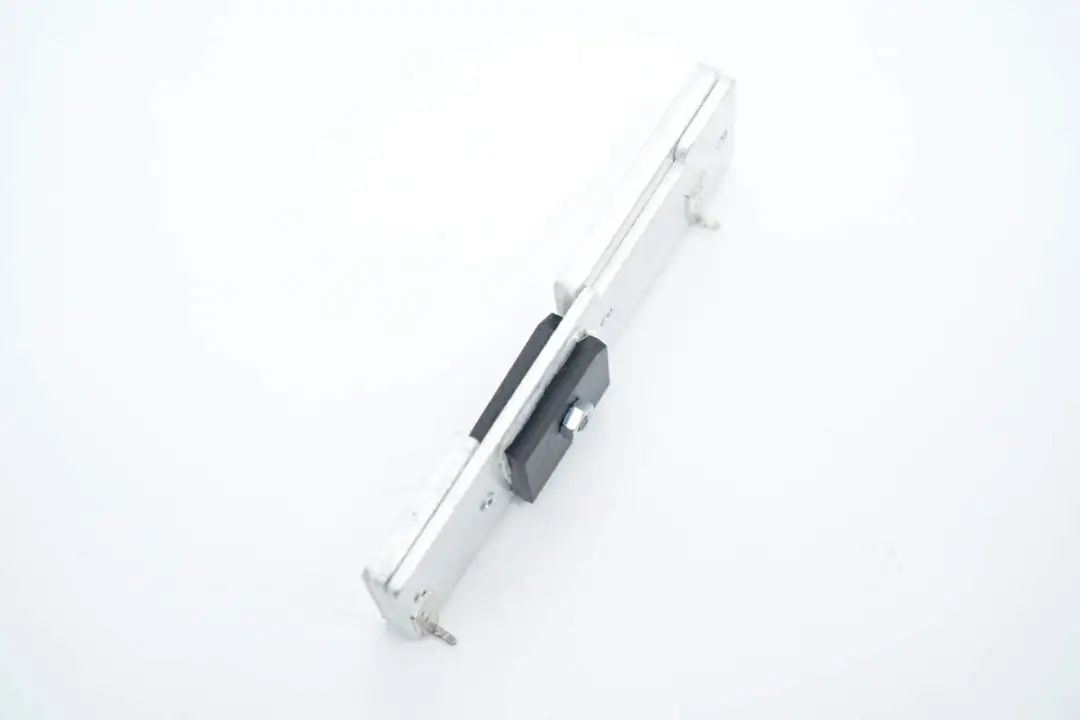

拆下PCBA模块包裹的散热片,散热片内部设有麦拉片和胶带绝缘。


在PCBA模块正面还使用螺丝固定一片散热片。

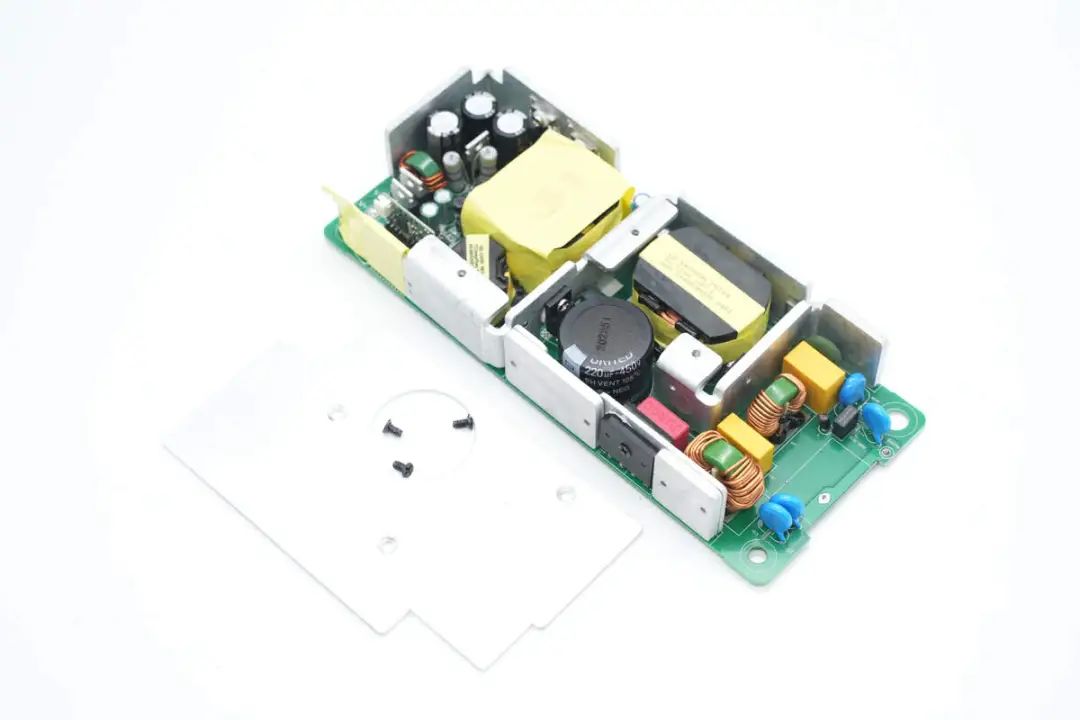

拧下固定螺丝拆下散热片,继续进行拆解。

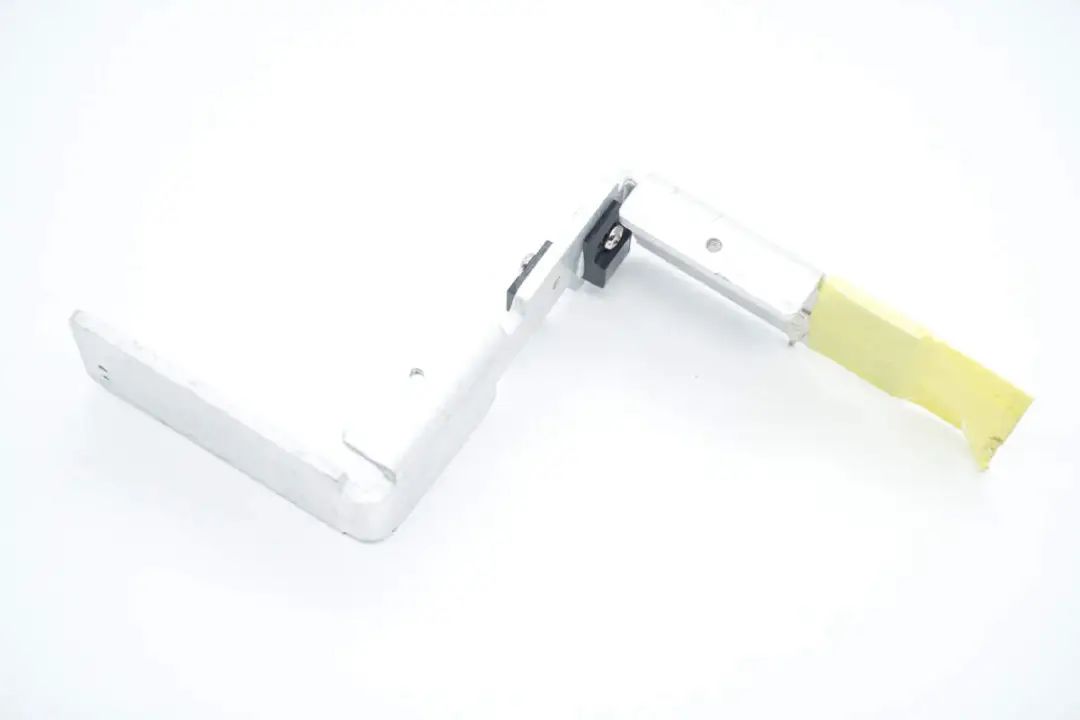

拆下正面的散热片,散热片与开关管的散热片连接,增大散热面积。

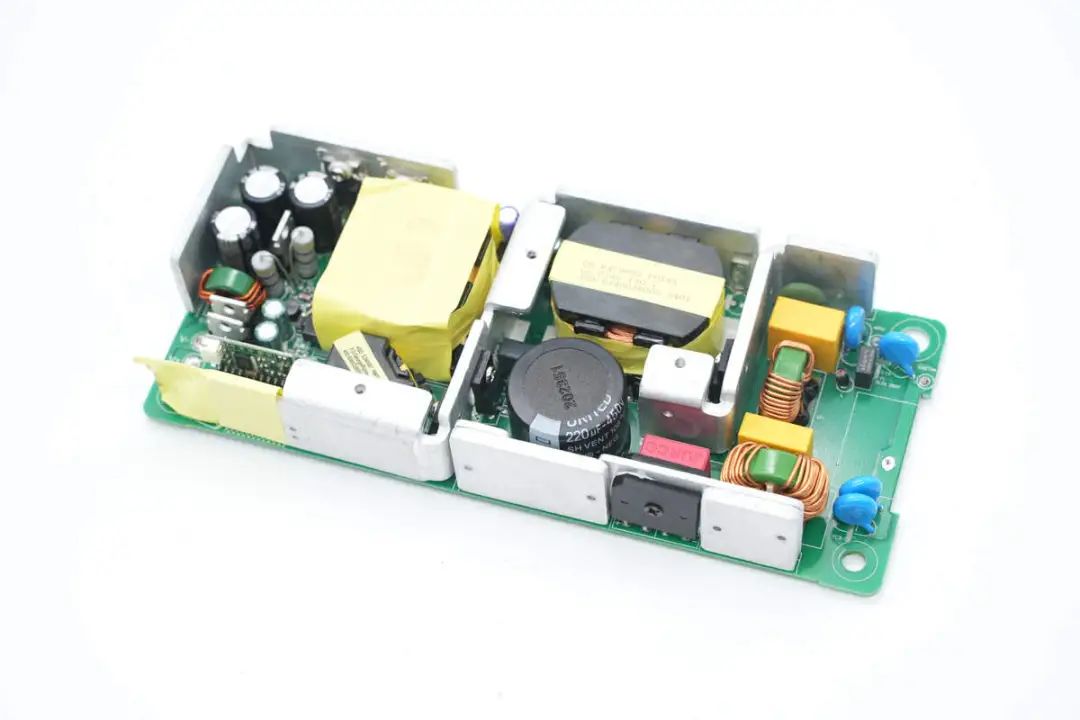

 PCBA模块正面一览,右侧为交流输入端,焊接保险丝,压敏电阻和NTC热敏电阻,蓝色Y电容,共模电感,安规X2电容。右下方为整流桥,左侧焊接高压滤波电容,上方焊接PFC升压电感。

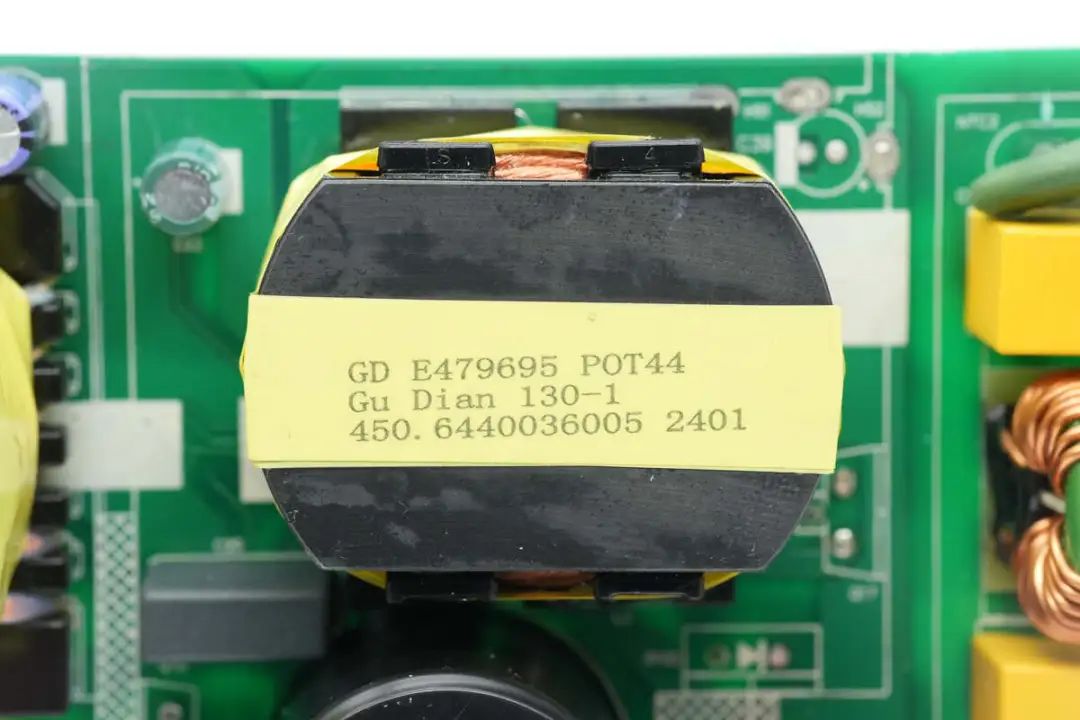

在PFC升压电感左侧为LLC变压器,下方焊接谐振电感。左上角为同步整流管散热片,滤波电容,下方焊接控制小板。

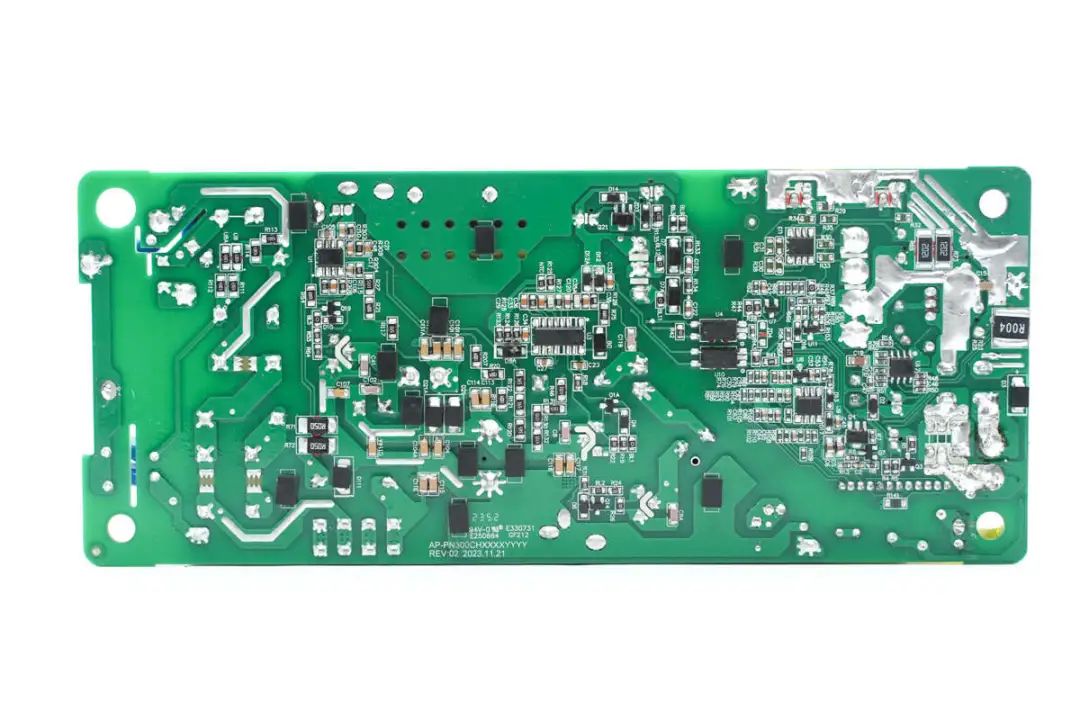

 PCBA模块背面焊接PFC控制器,LLC控制器,同步整流控制器,同步降压转换器,运放芯片。还焊接取样电阻和滤波电容等元件。

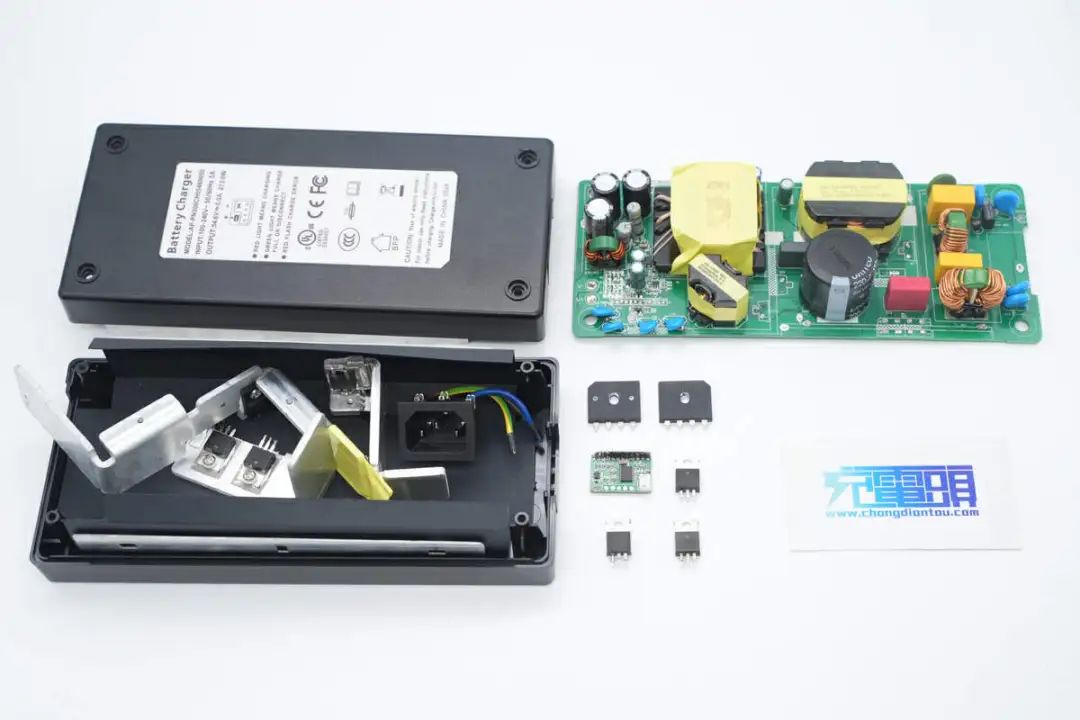

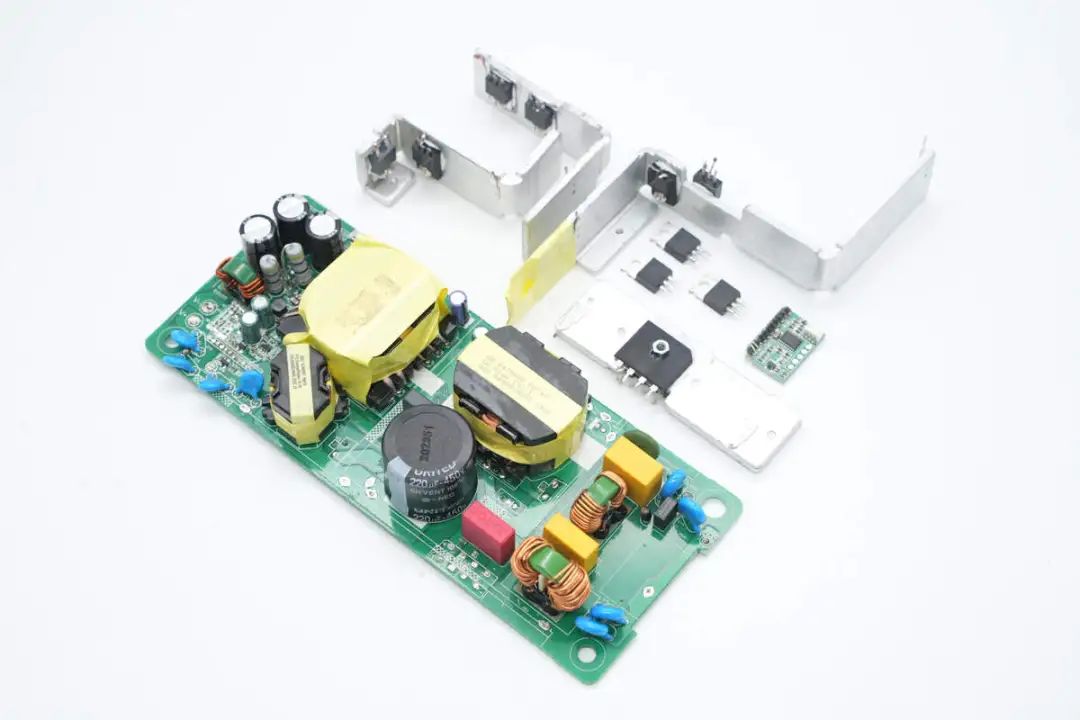

 首先焊接拆下PCBA模块上焊接的整流桥和开关管等器件。

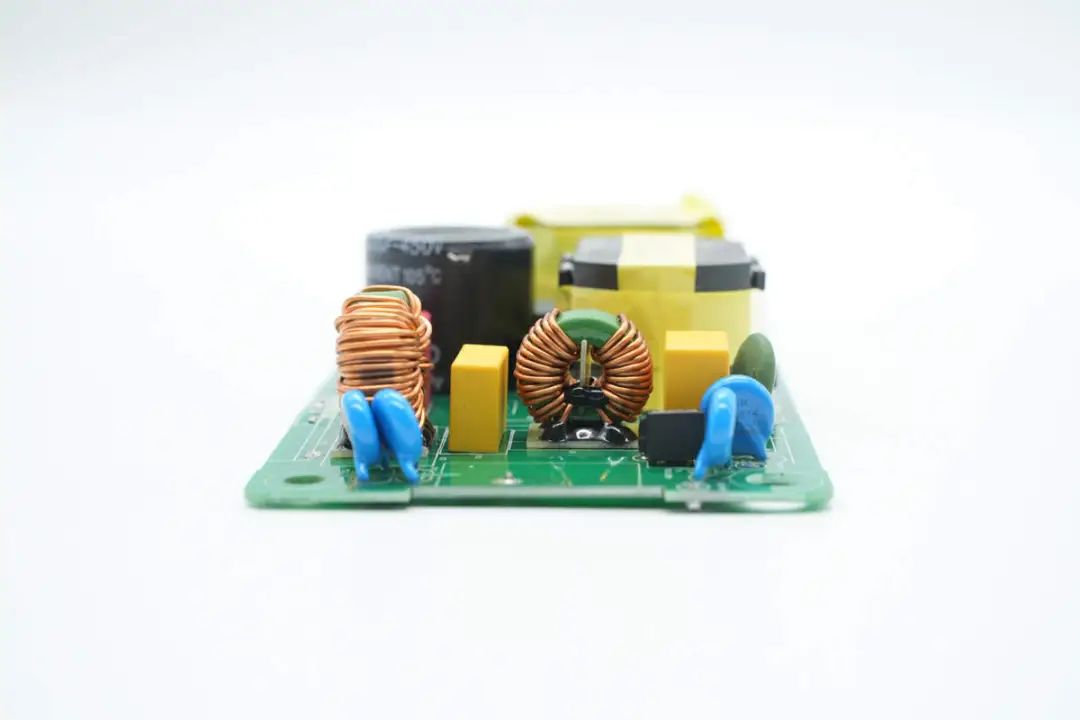

 PCBA模块输入端一览,焊接蓝色Y电容,保险丝,压敏电阻,共模电感和安规X2电容。

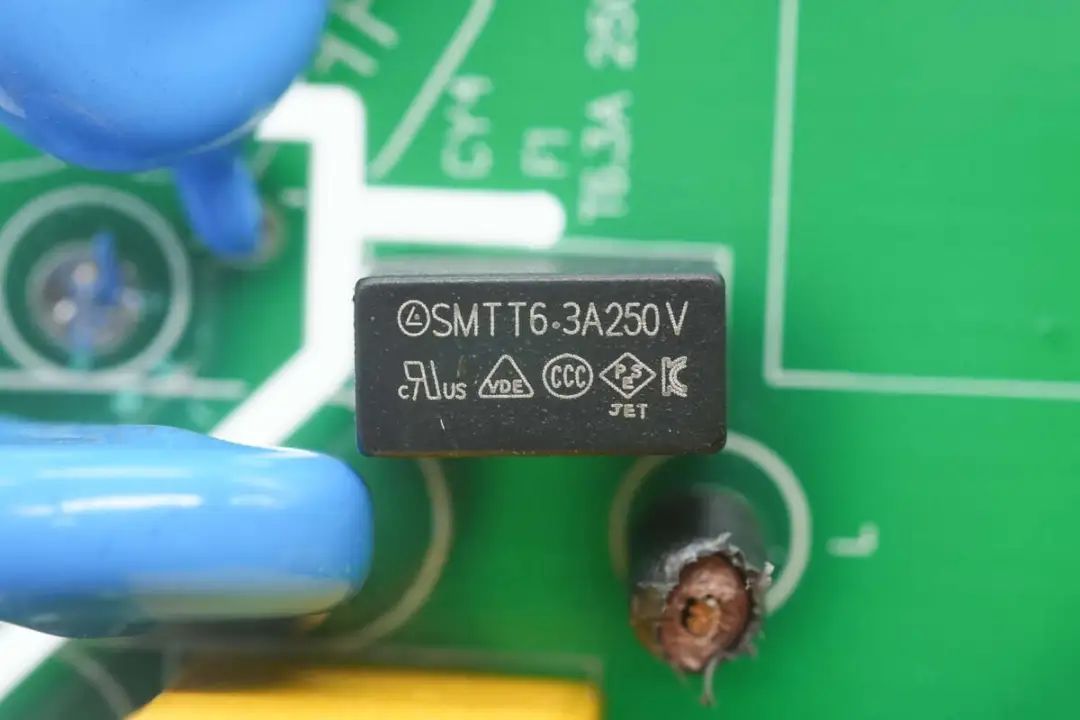

 输入端保险丝规格为6.3A250V。

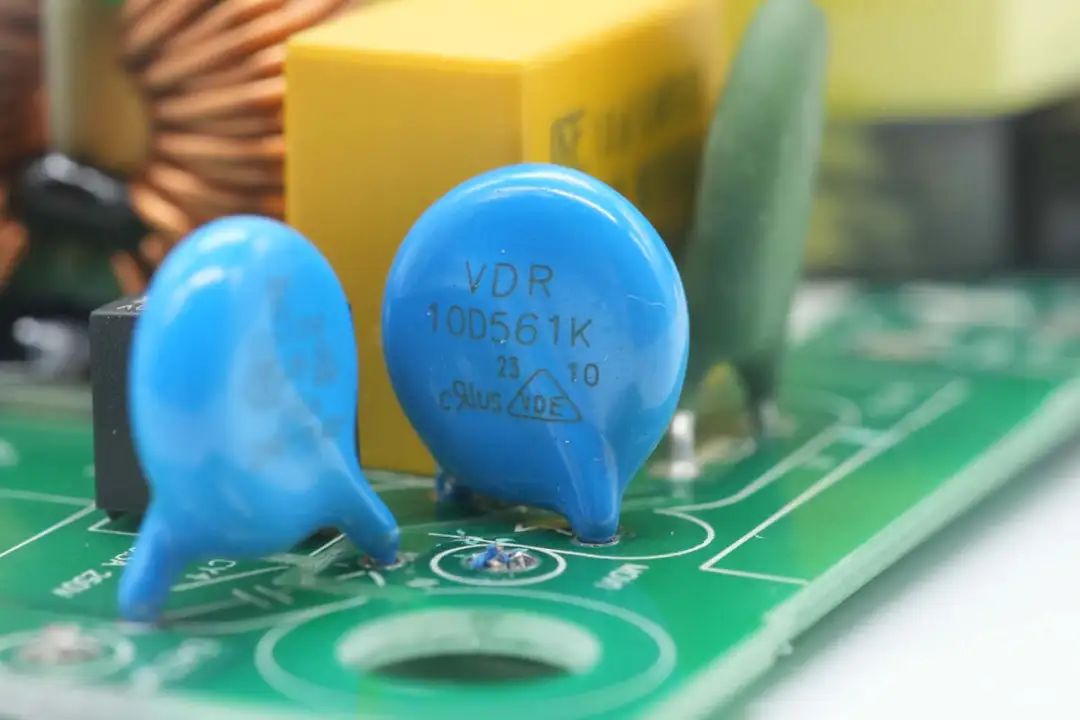

 VDR14D561K压敏电阻用于浪涌保护。


蓝色Y电容来自东莞市益登电子。

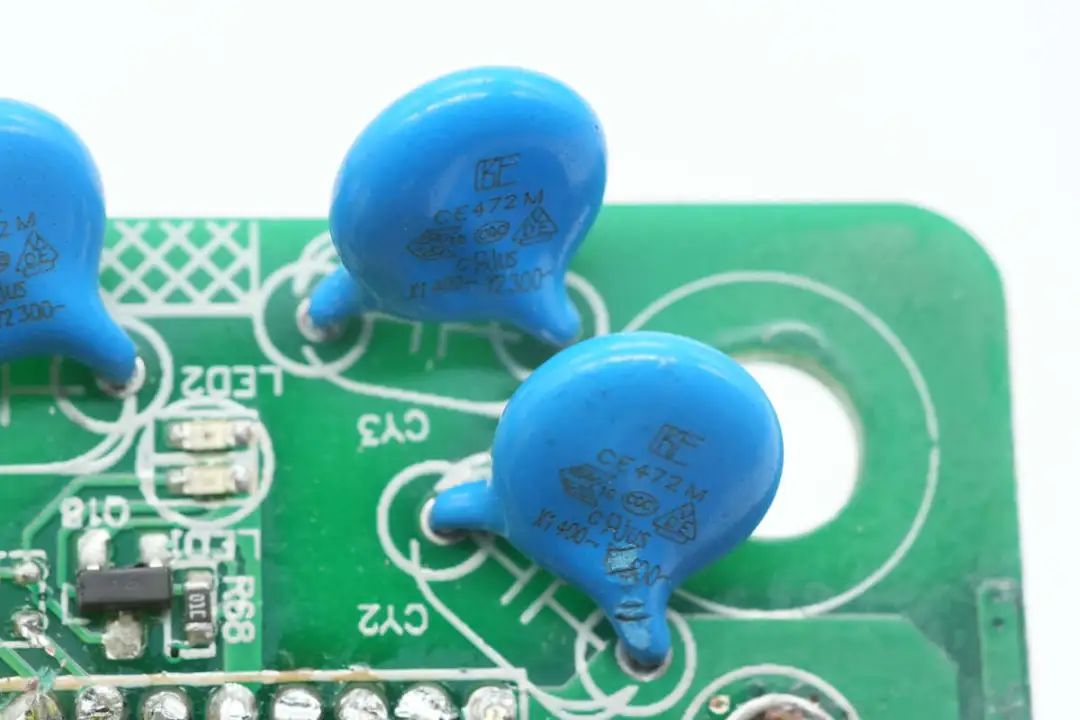

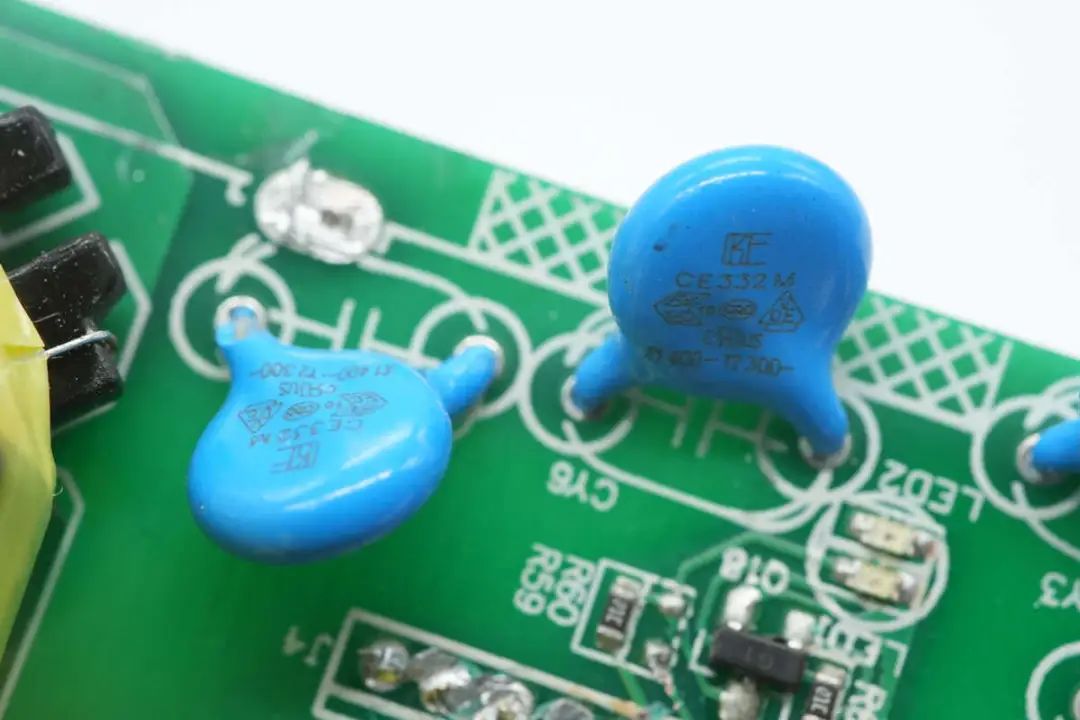

另外两颗蓝色Y电容特写。

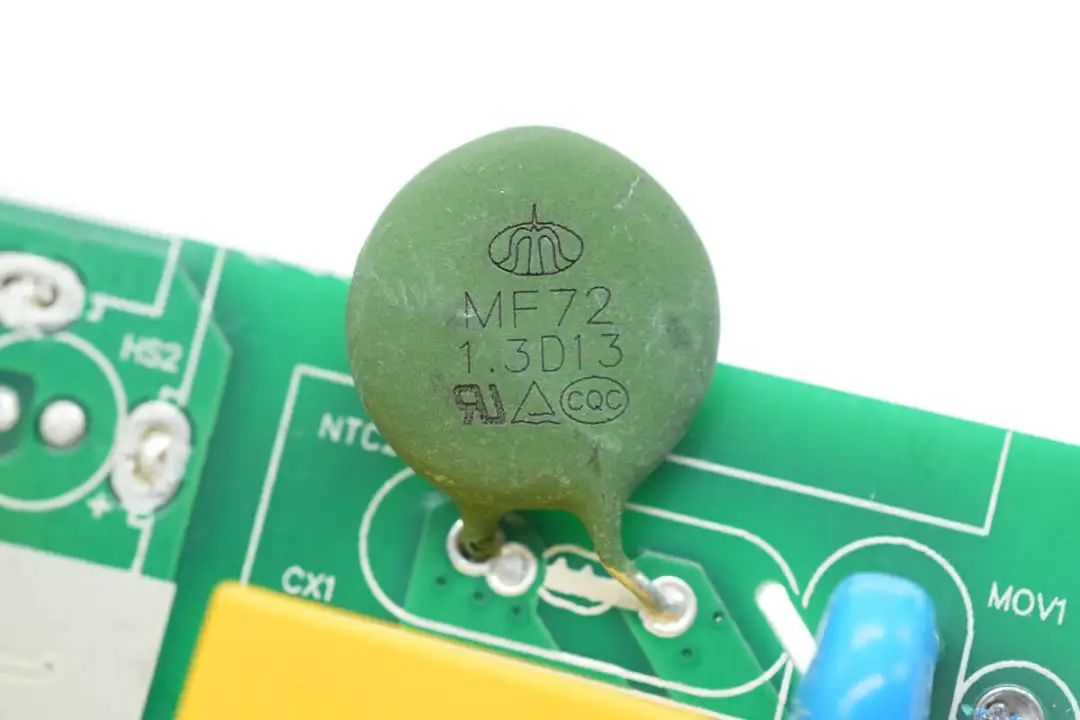

NTC热敏电阻来自时恒,为MF72系列,规格为1.3D13,用于抑制充电器上电的浪涌电流。

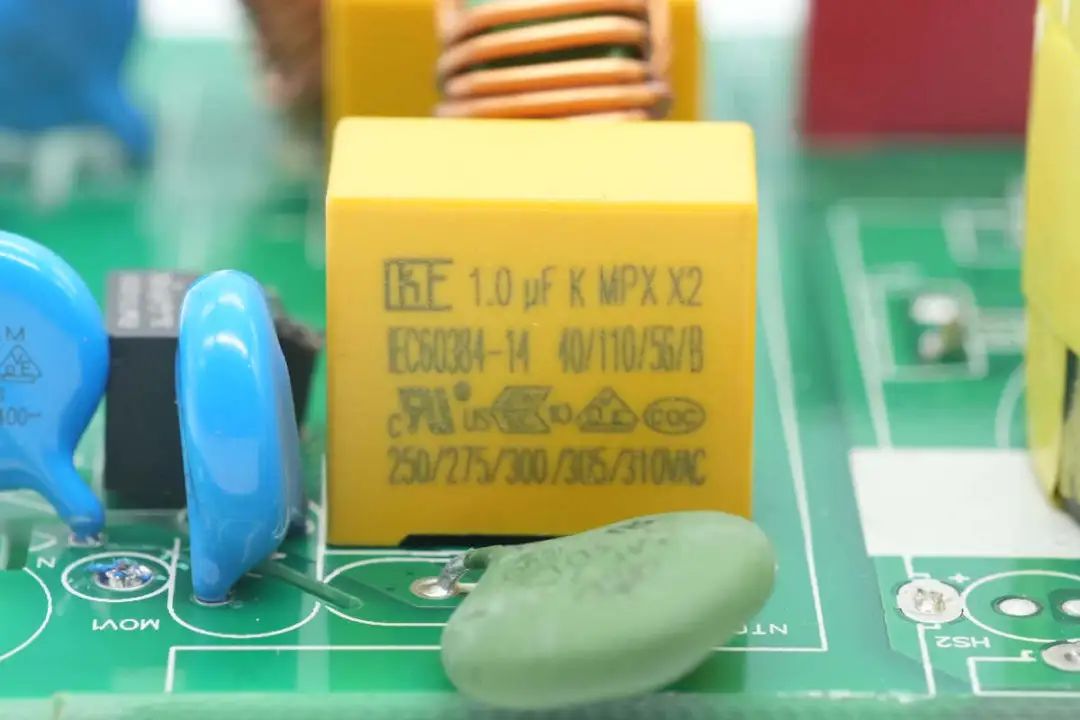

黄色安规X2电容来自东莞市益登电子,规格为1μF。

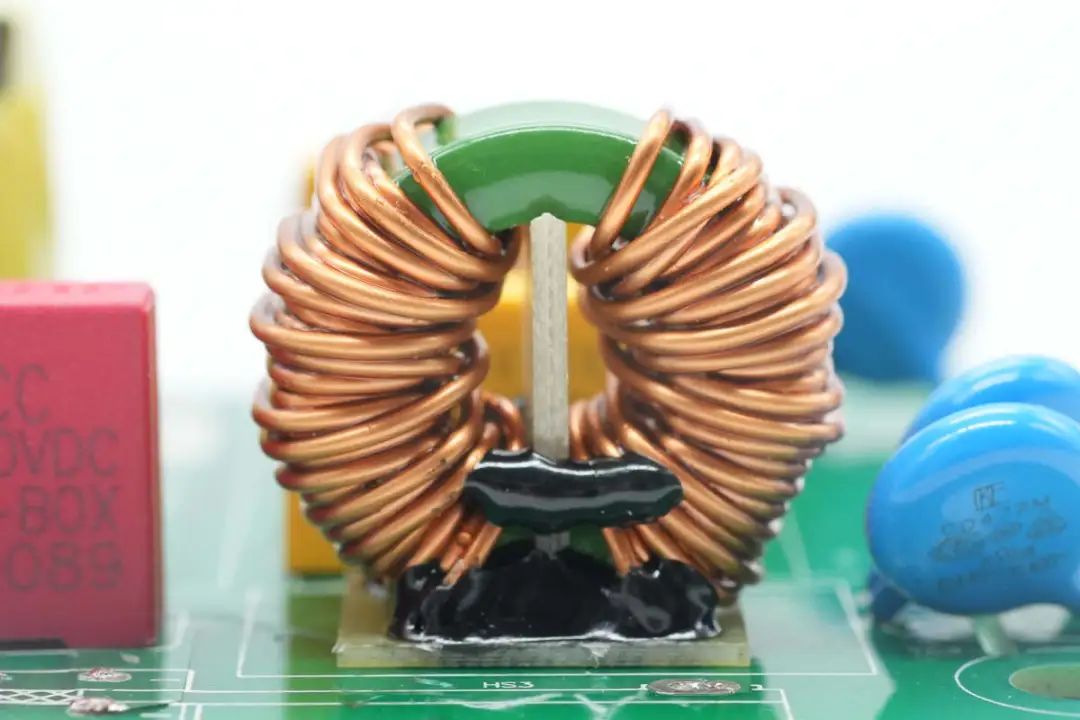

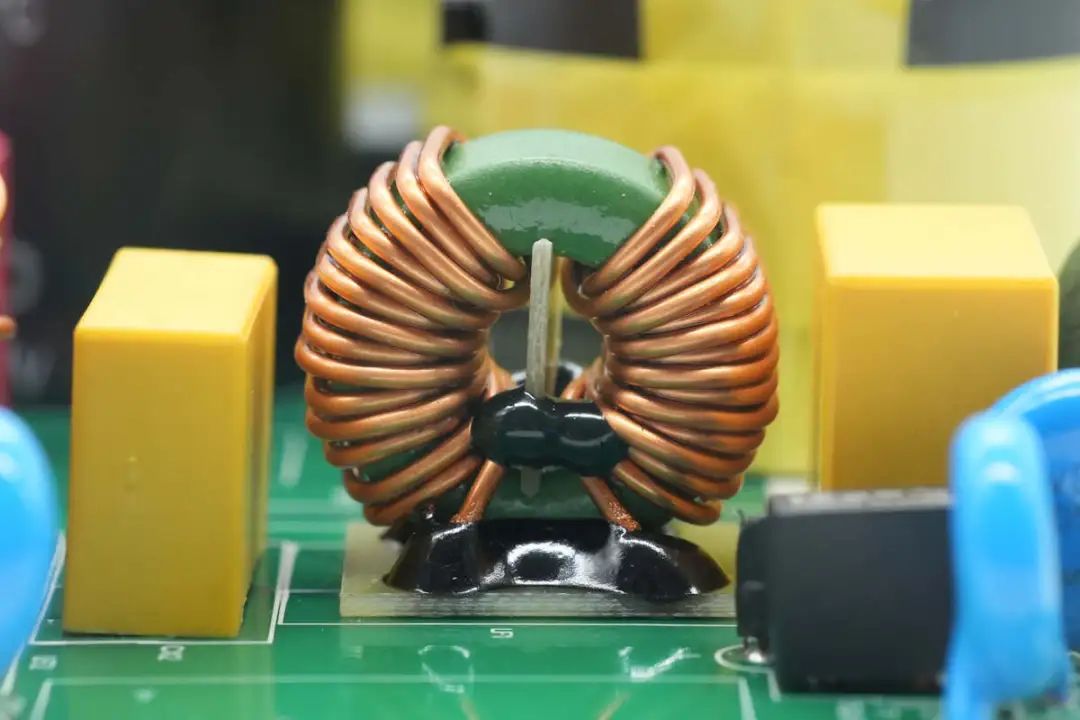

共模电感采用漆包线绕制,底部粘贴电木板绝缘。


另一颗安规X2电容规格为0.68μF。

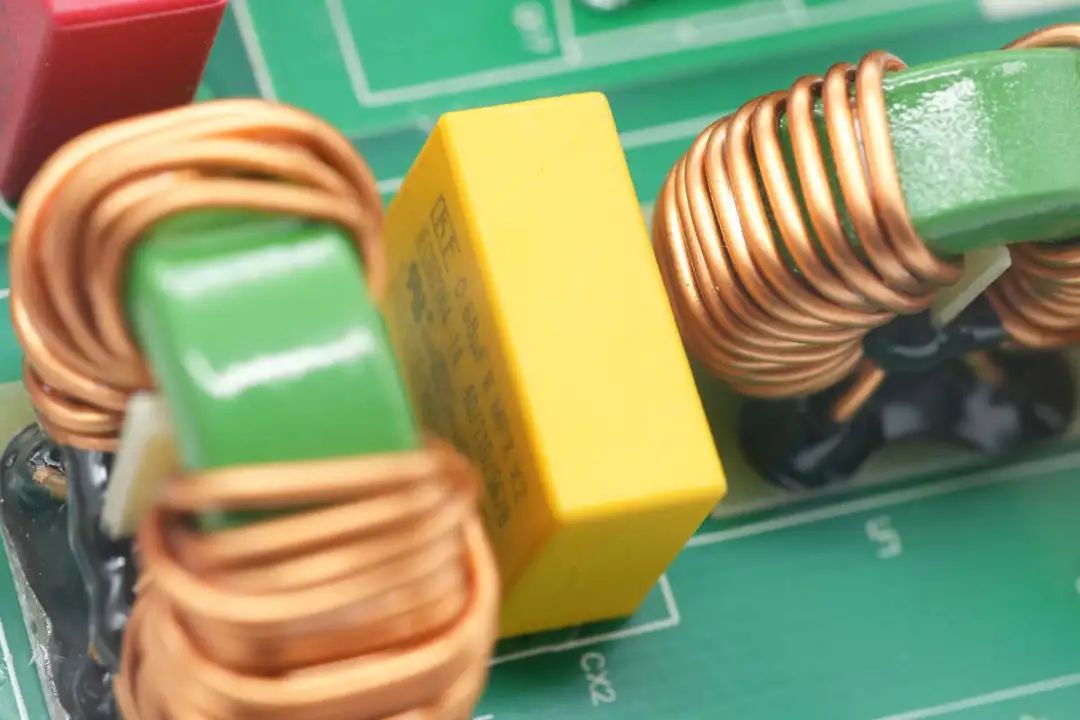

第二颗共模电感特写。


两颗整流桥固定在散热片的正反面上,两颗并联连接。

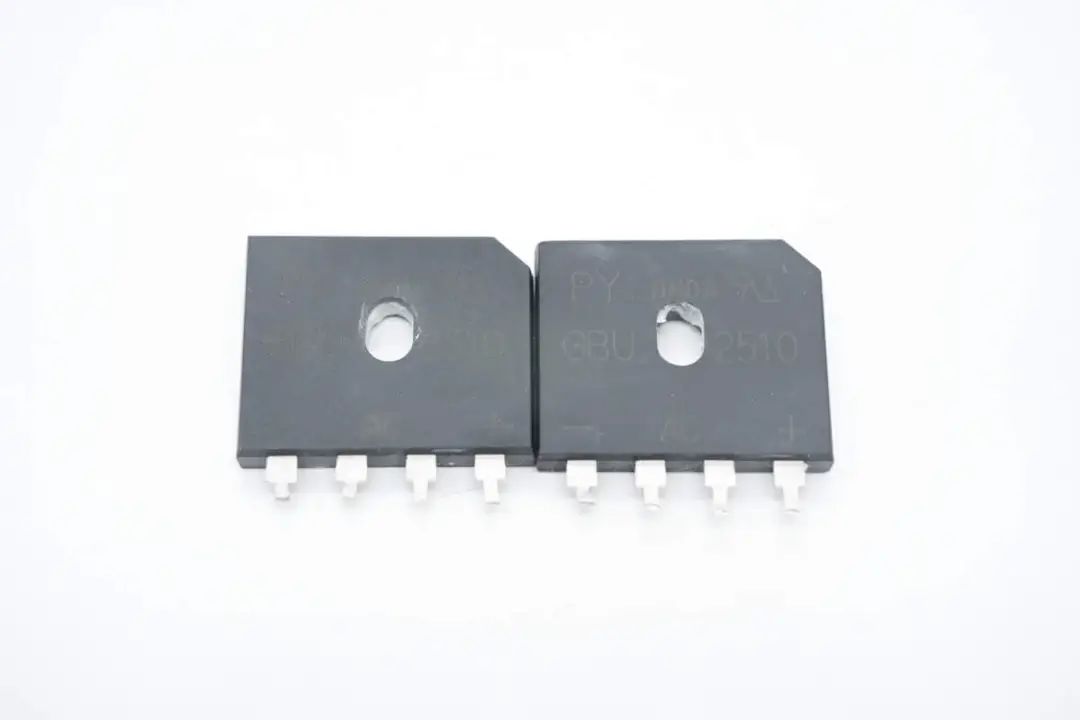

整流桥来自平伟,型号GBU2510,规格为25A1000V。

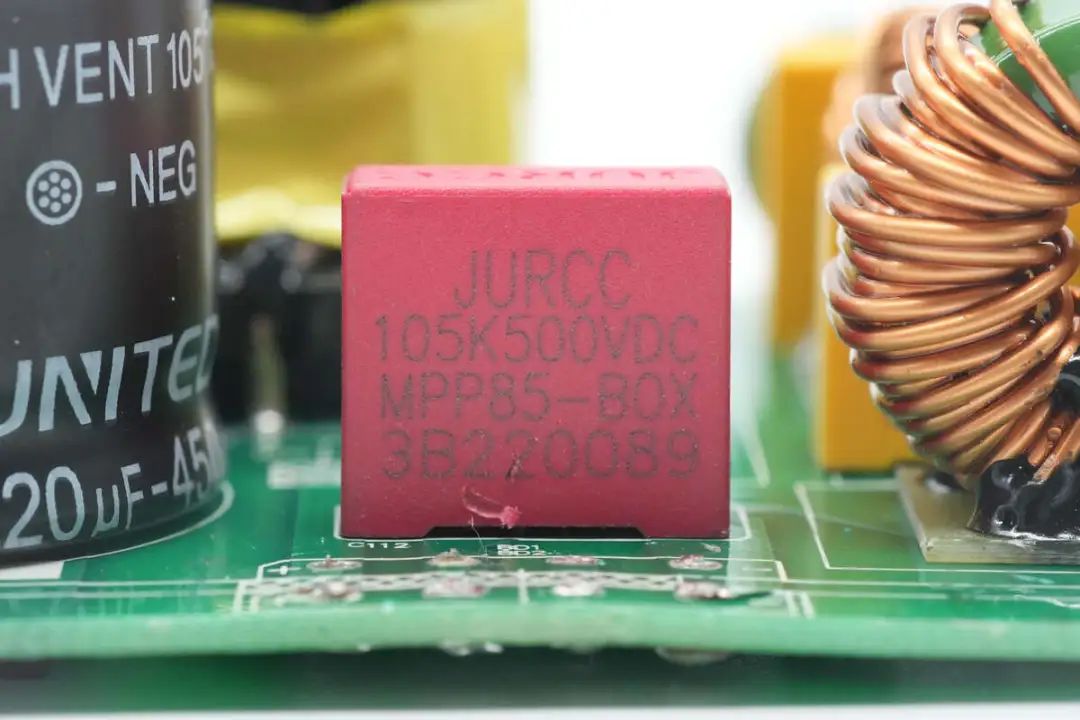

薄膜滤波电容来自捷威,为MPP85-BOX系列,规格为1μF500V。


PFC控制器来自安森美,丝印54B65,实际型号为NCP1654,是一颗连续导通模式的PFC升压控制器,采用固定频率模式,由瞬时线圈电流控制导通时间。芯片外围器件精简,具备可编程的过电流保护,支持完善的保护功能。


PFC开关管和整流管固定在散热片上。

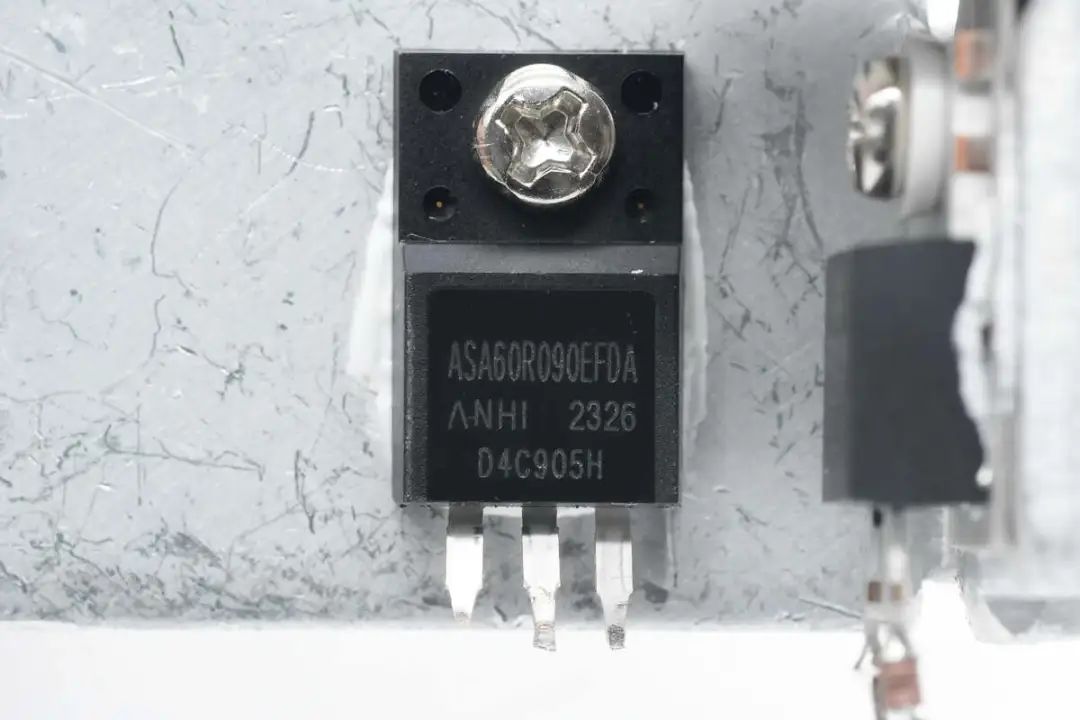

PFC开关管来自安海,型号ASA60R090EFDA,NMOS,耐压650V,导阻90mΩ,采用TO220F封装。

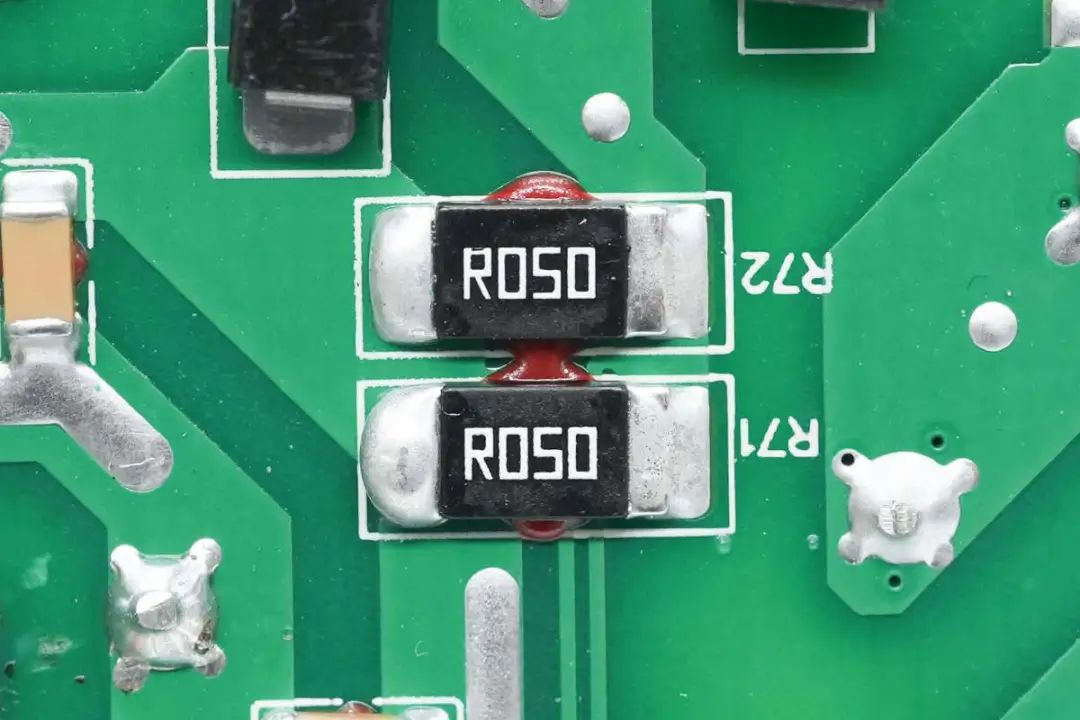

两颗50mΩ电阻并联用于检测PFC开关管电流。

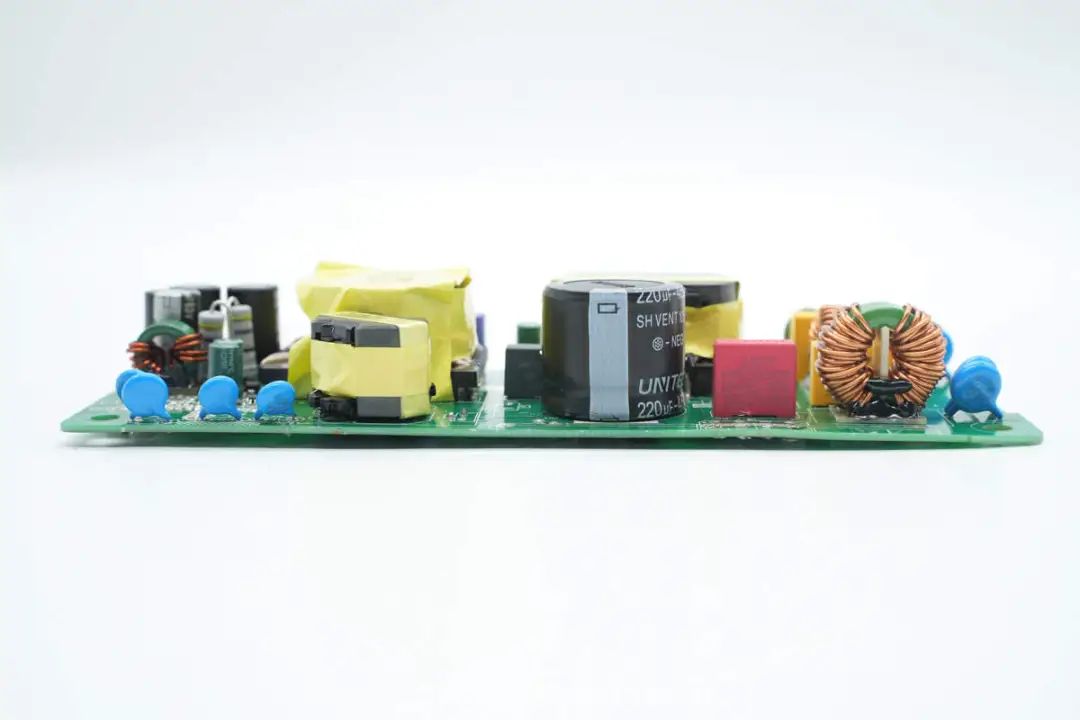

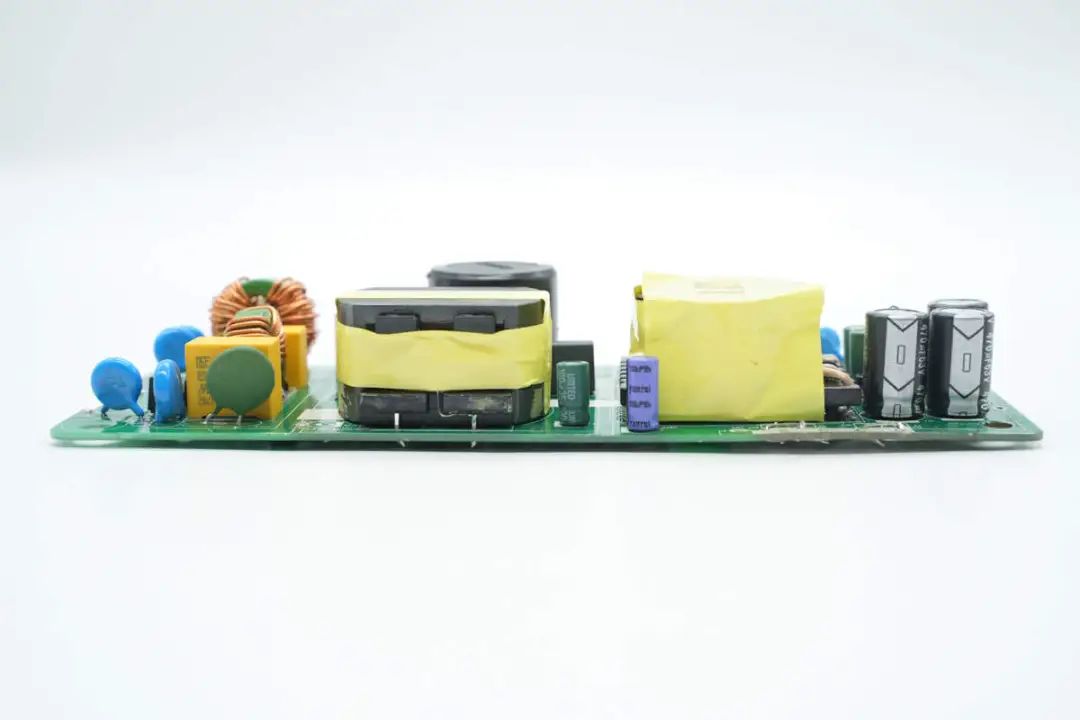

PCBA模块一侧焊接PFC升压电感,LLC变压器和滤波电容。


PFC升压电感特写。


PFC整流管来自泰科天润,型号G3S06510A,为碳化硅肖特基二极管,规格为650V10A,采用TO-220AC封装。


PCBA模块另一侧焊接高压滤波电容和谐振电感。

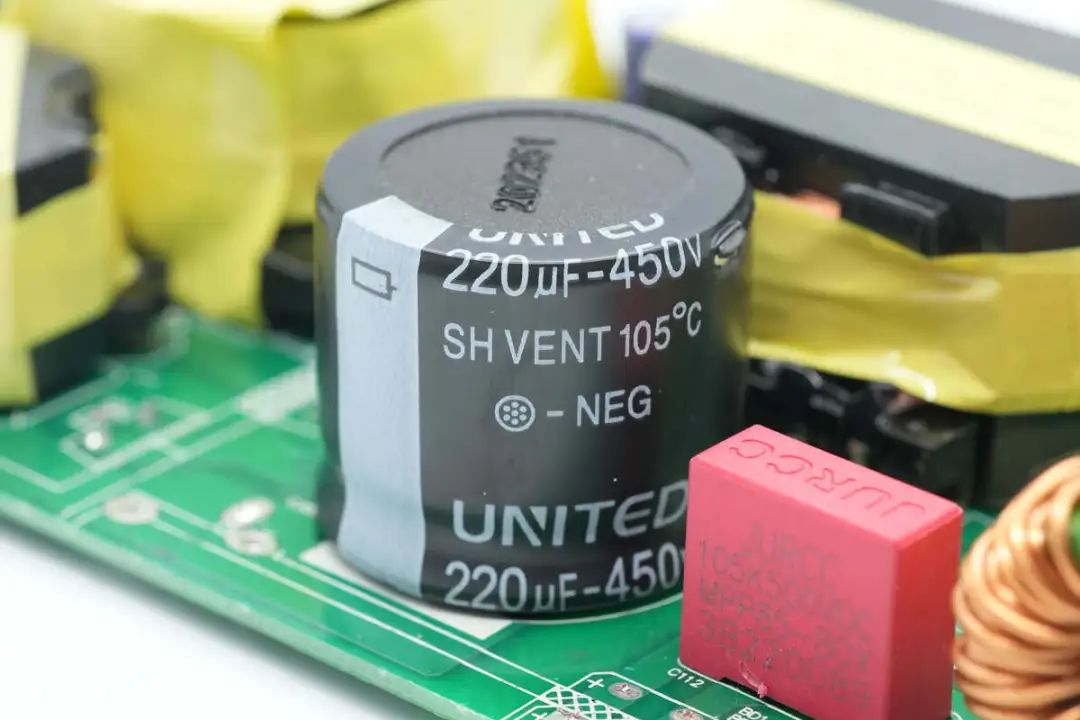

高压滤波电容来自怡德,规格为220μF450V。


 LLC控制器来自安森美,型号NCP1399,是一颗高性能电流模式控制器,芯片内部集成600V驱动器,简化外部元件。芯片具备PFC开关控制,结合专有的跳过模式进一步提升轻负载能效。芯片集成全面完善的保护功能,确保安全可靠运行。

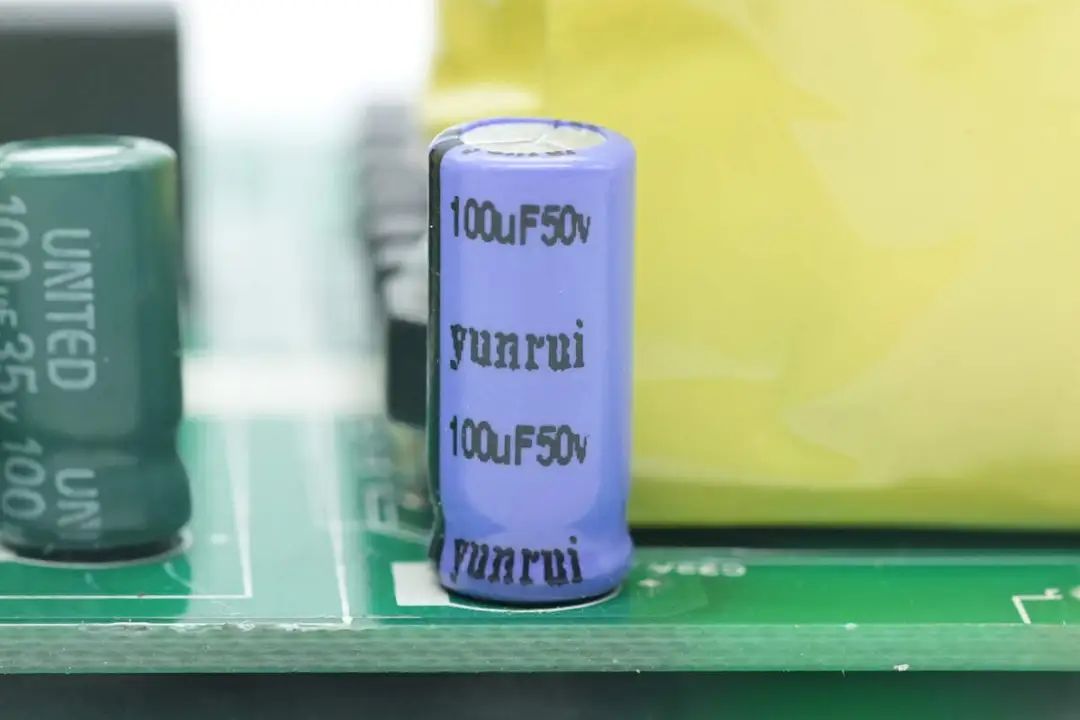

为主控芯片供电的滤波电容来自云睿,规格为100μF50V。

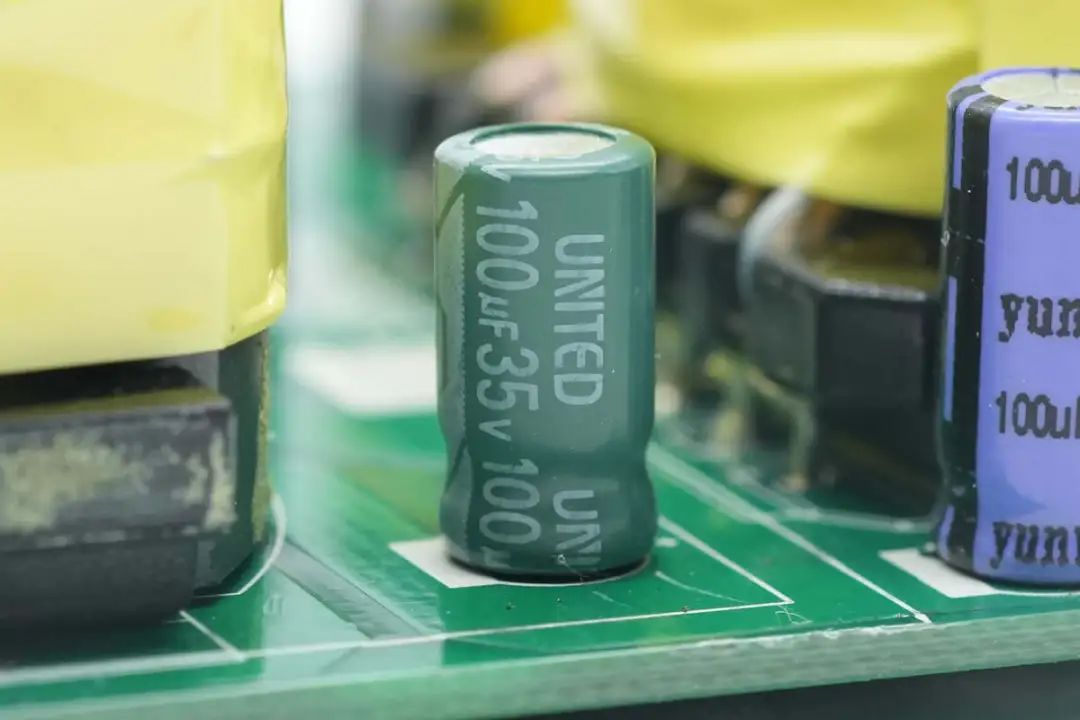

另一颗来自怡德,规格为100μF35V。

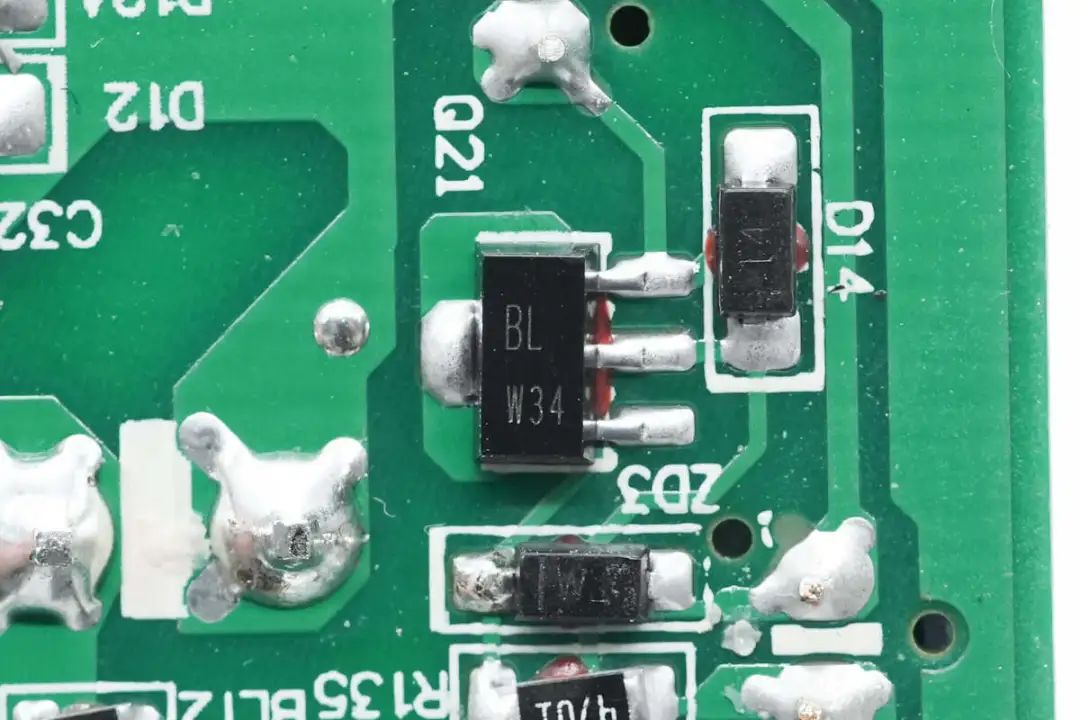

为主控芯片供电的三极管特写。


两颗LLC开关管固定在散热片上。

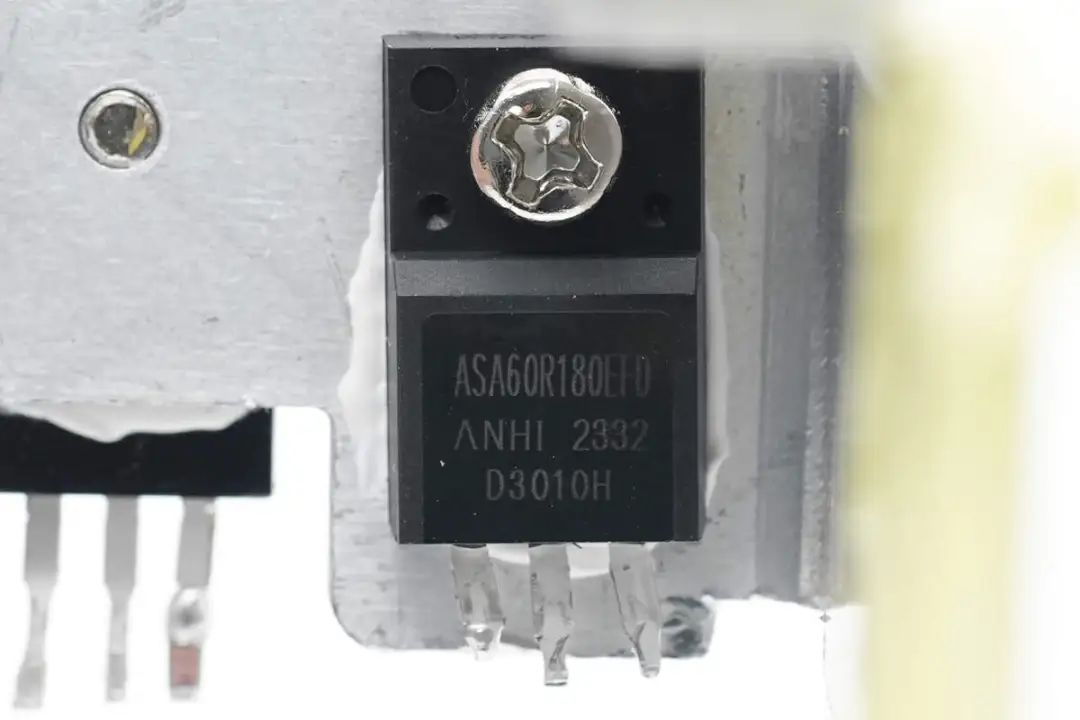

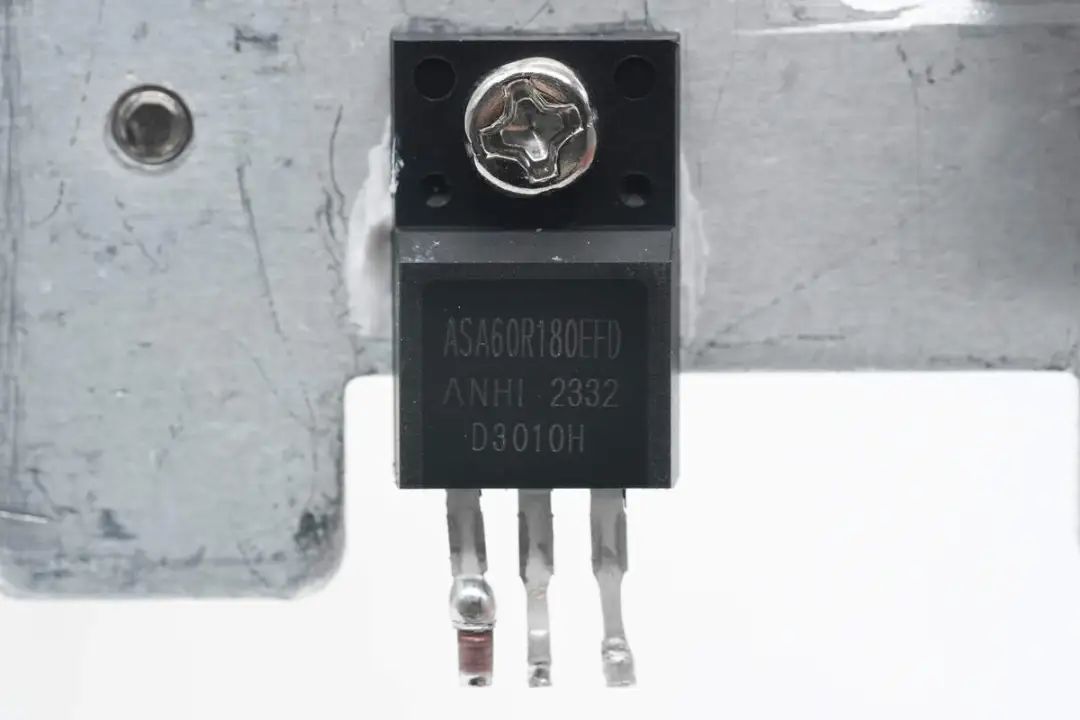

LLC开关管也来自安海,型号ASA60R180EFD,NMOS,耐压650V,导阻180mΩ,采用TO-220F封装。


另一颗开关管型号相同。


谐振电容规格为0.047μF630V。

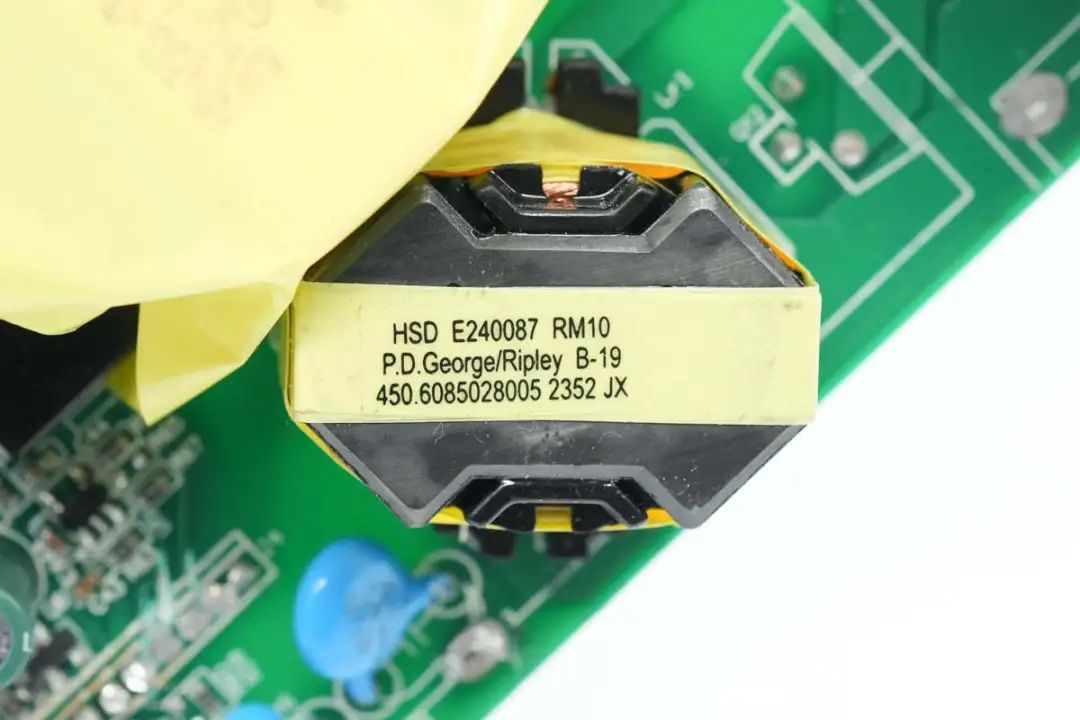

谐振电感采用RM10磁芯绕制。

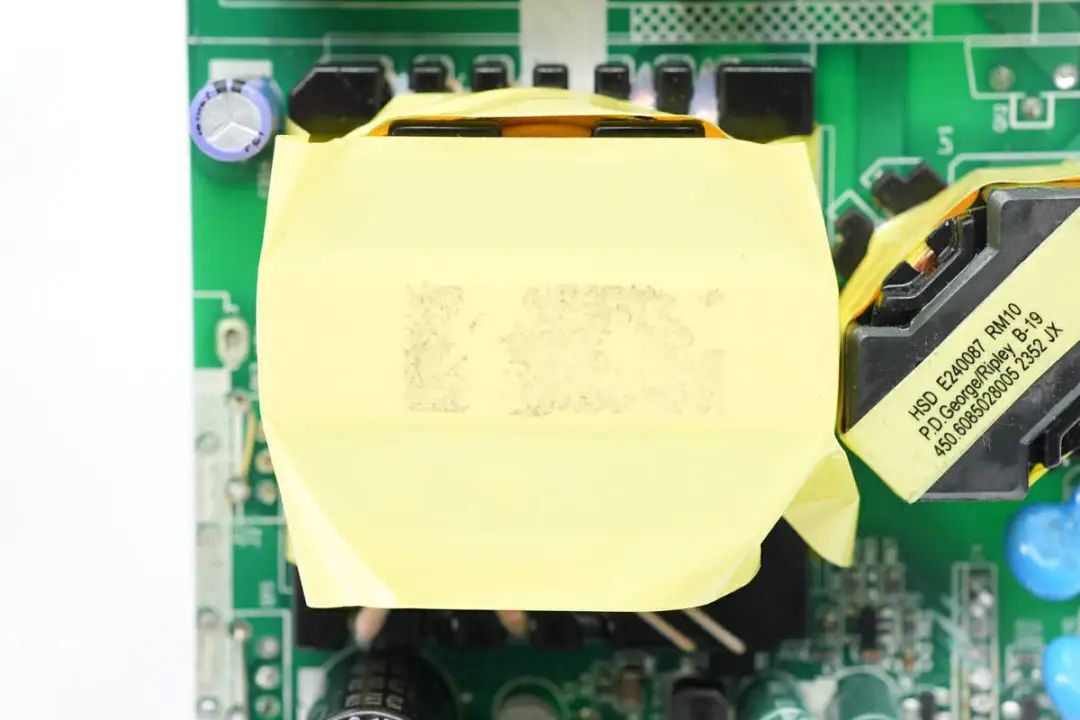

变压器采用胶带严密包裹绝缘。


蓝色Y电容来自东莞市益登电子。

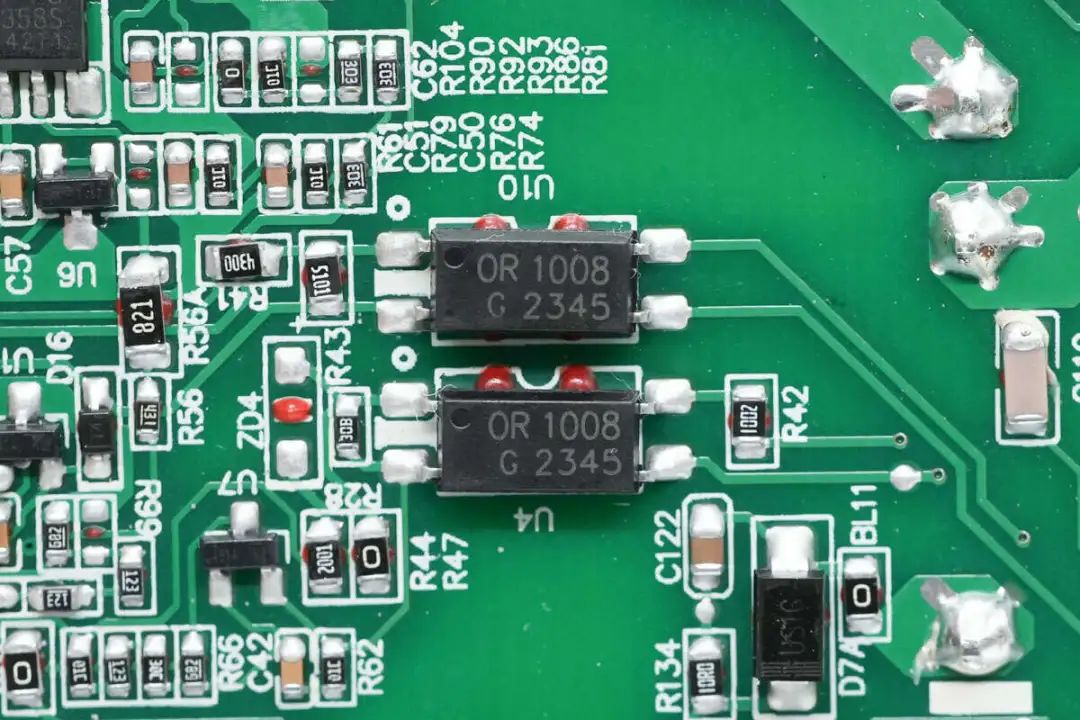

奥伦德1008光耦用于输出电压反馈调节。

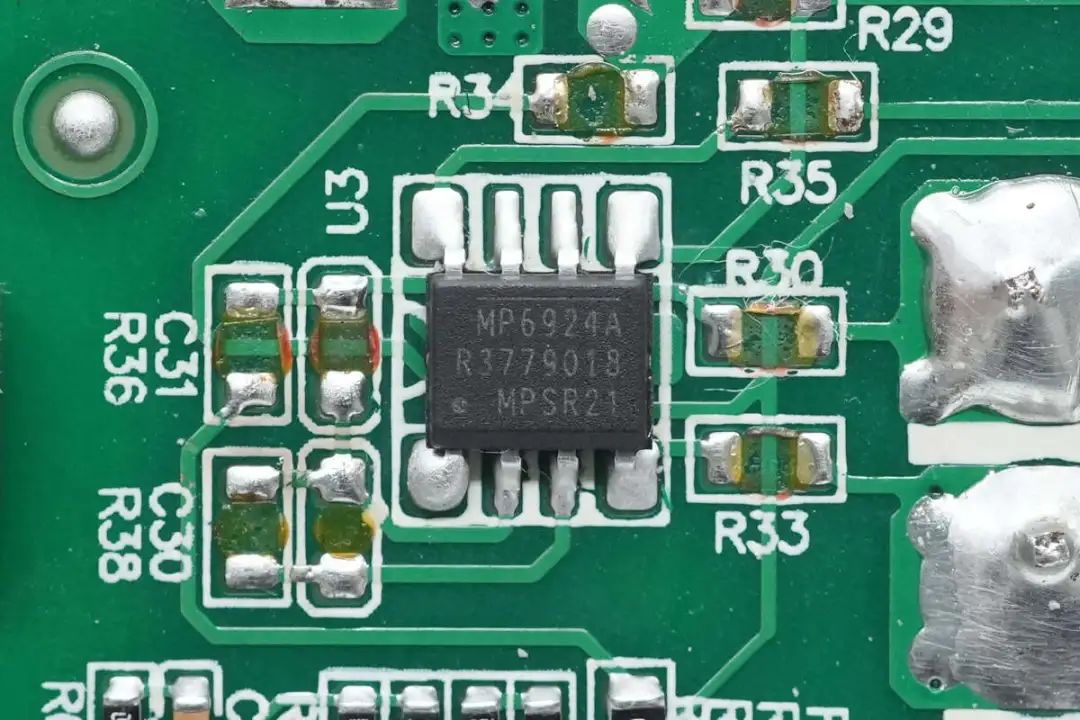

输出同步整流芯片来自芯源半导体,型号MP6924A,是一颗LLC同步整流控制器,MP6924A内部集成了两个同步整流控制器,分别用于LLC两个次级线圈输出的整流应用,适用于LLC转换器同步整流应用,兼容CCM/DCM模式。


这款电动车充电器所采用的同步整流控制器未连接供电和相应引脚,对应同步整流管的位置使用肖特基二极管,并采用跳线短接。

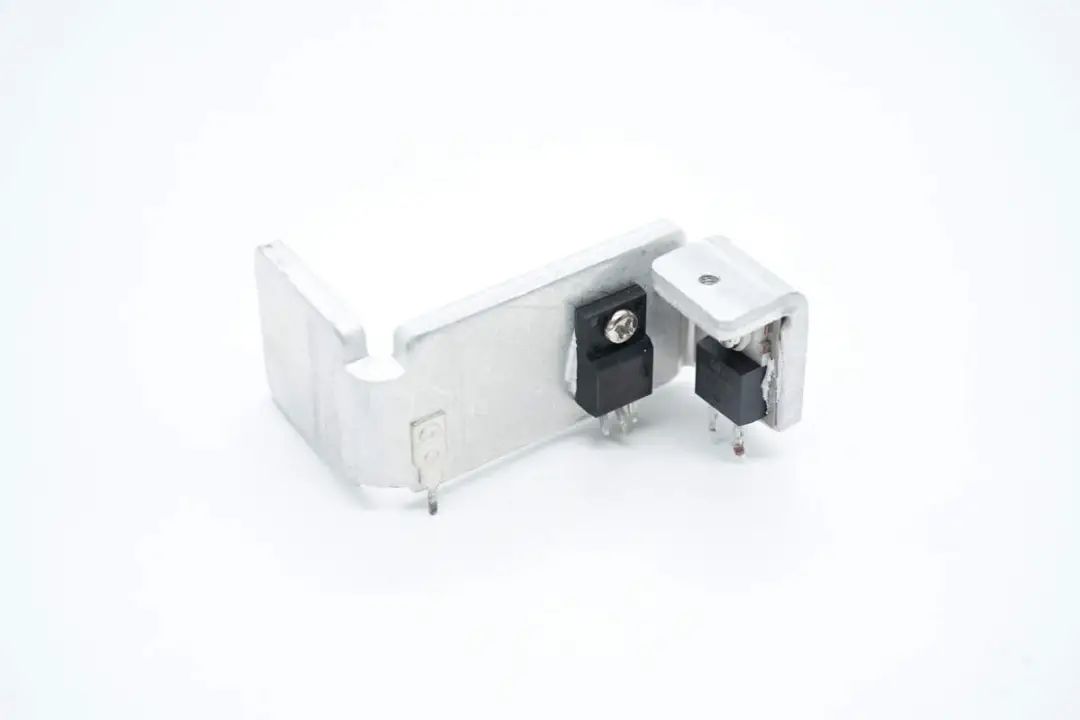

两颗肖特基二极管固定在散热片上。

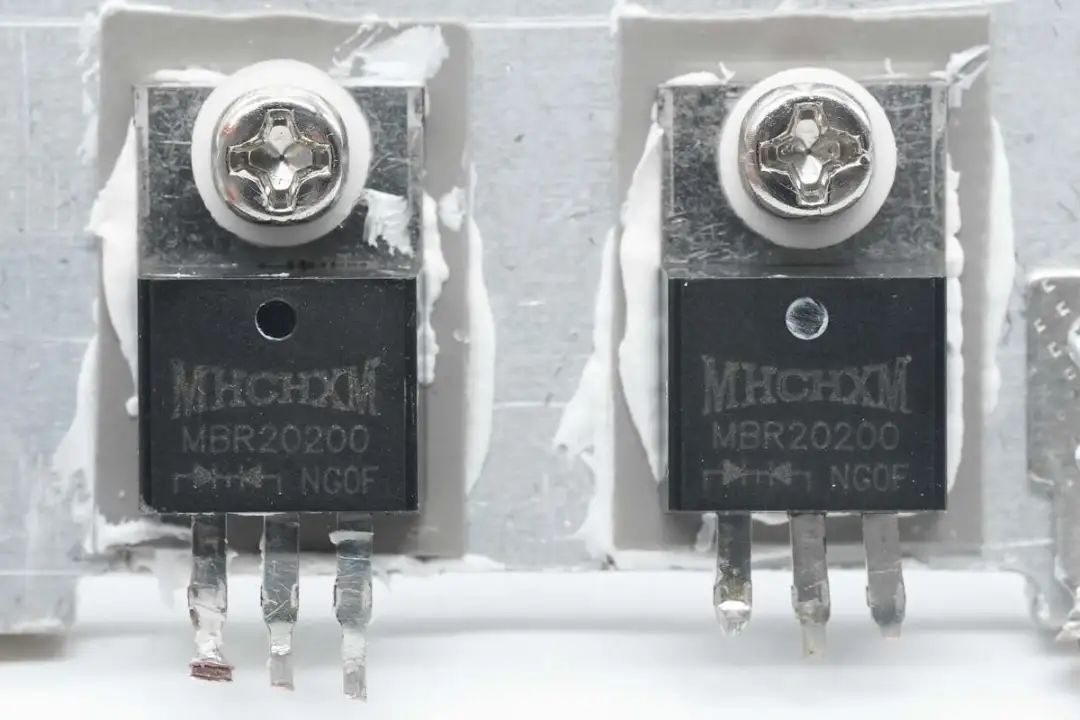

肖特基二极管来自海矽美,型号MBR20200,规格为20A200V,采用TO-220AC封装。


在充电器的输出端焊接滤波电容和滤波电感等元件。

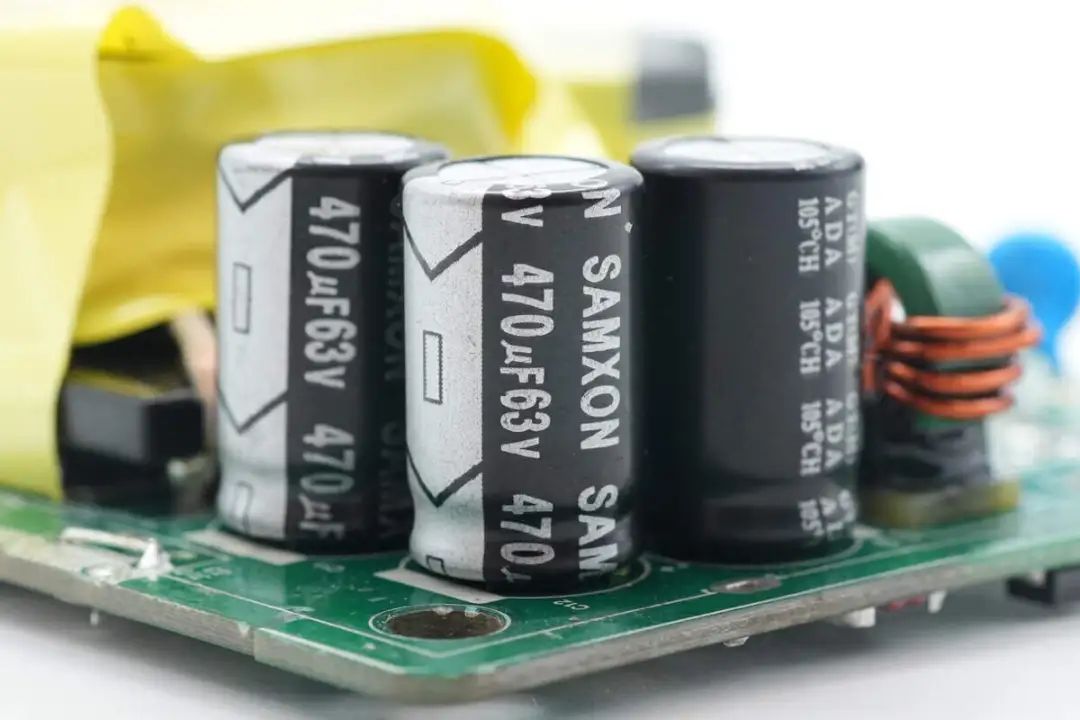

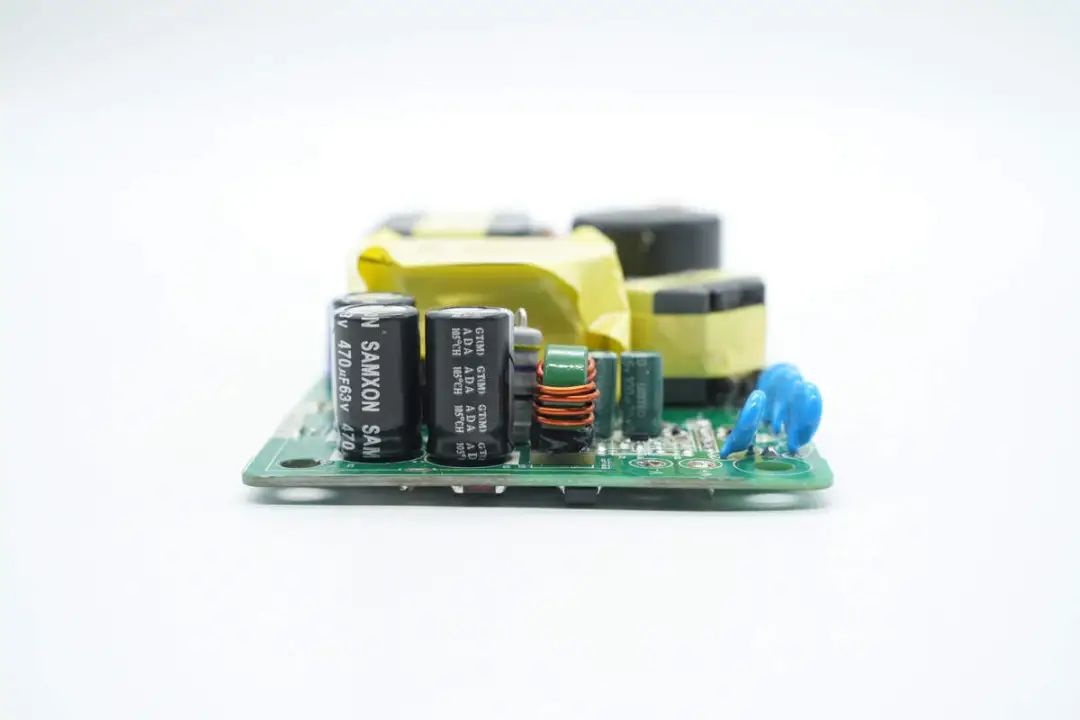

输出滤波电容来自万裕,规格为470μF63V,采用三颗并联。


两颗贴片电阻并联在输出上,用于提高可靠性。


滤波电感采用磁环绕制,底部粘贴电木板绝缘。

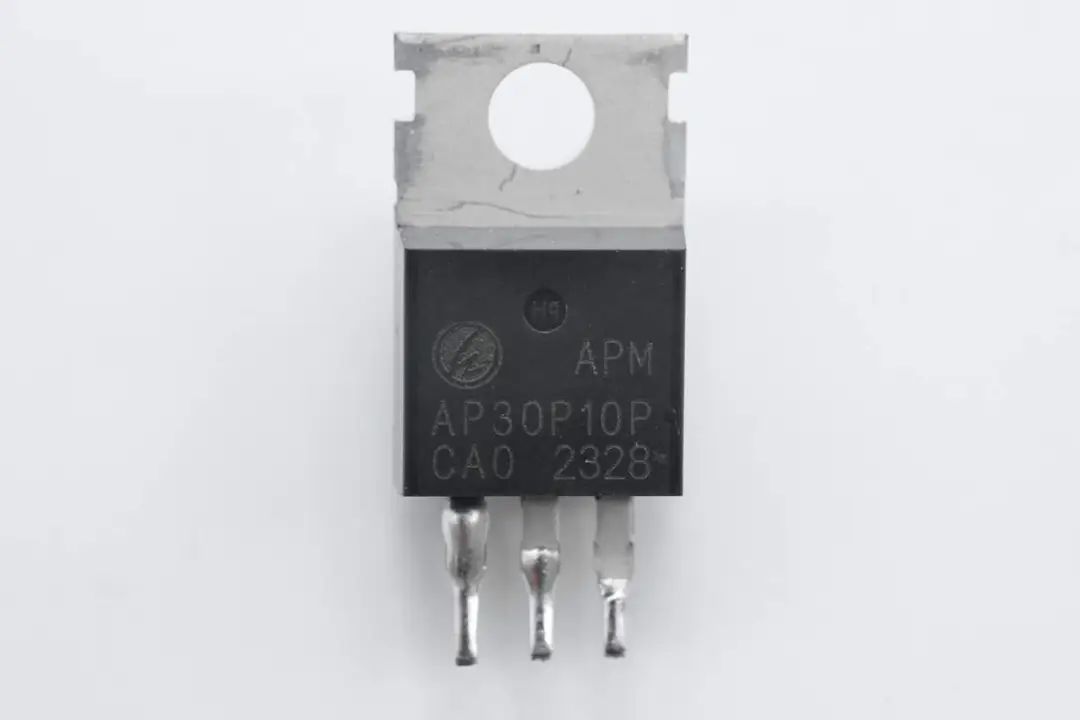

泄放MOS管来自永源微,型号AP30P10P,PMOS,耐压-100V,导阻78mΩ,采用TO-220-3L封装。

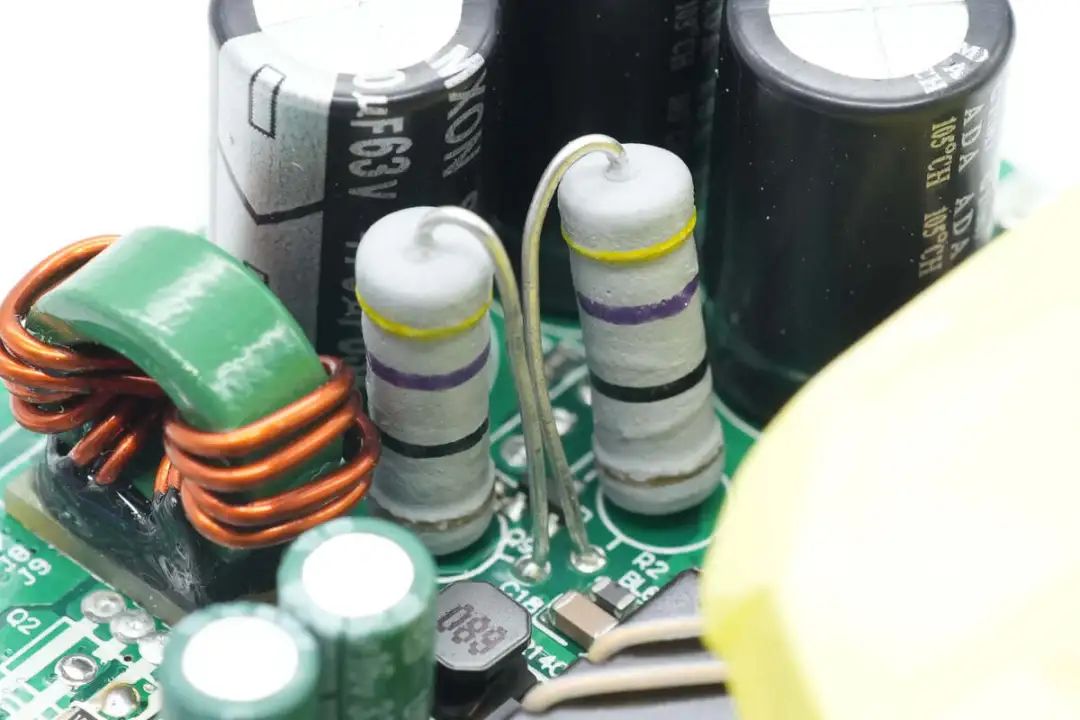

两颗47Ω电阻用于输出电压泄放。

 DC-DC降压转换器,型号HT7886或者OC58650,是一颗100V输入电压,超低静态电流的异步降压转换器,芯片采用恒定导通时间控制,具备优秀的瞬态响应,芯片内部集成开关管,最大输出电流为3.5A/2A,采用ESOP8封装。

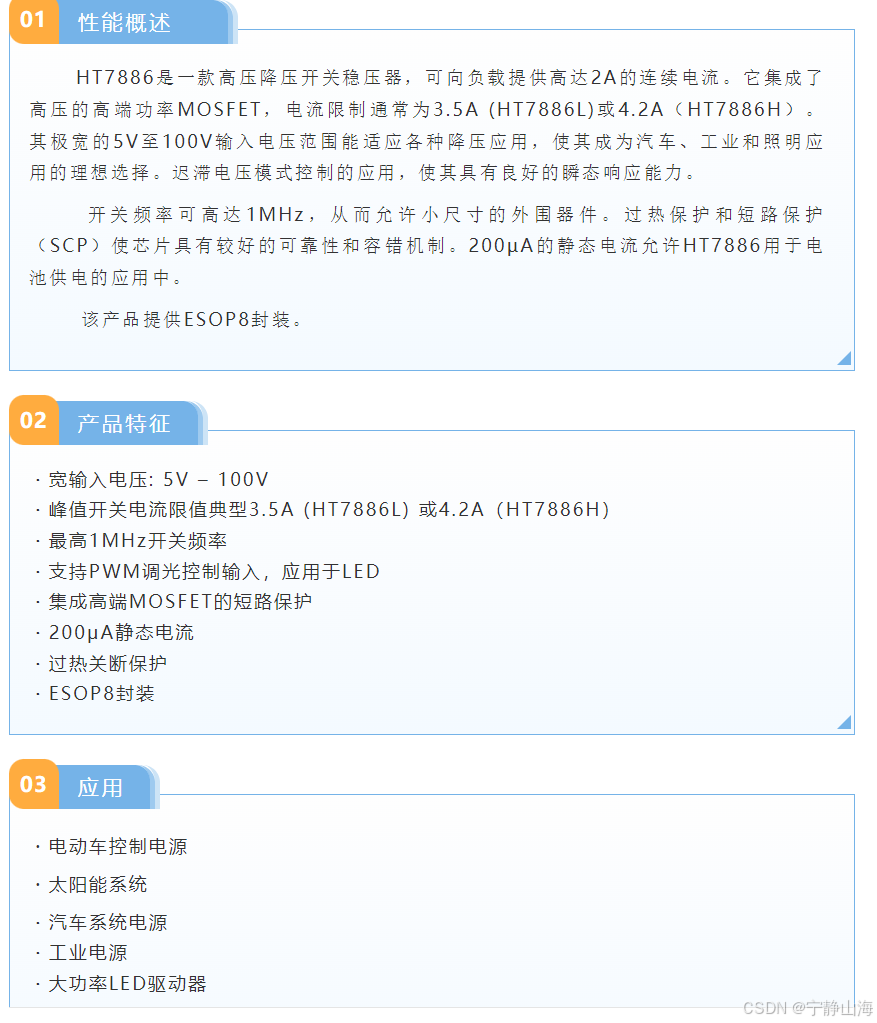

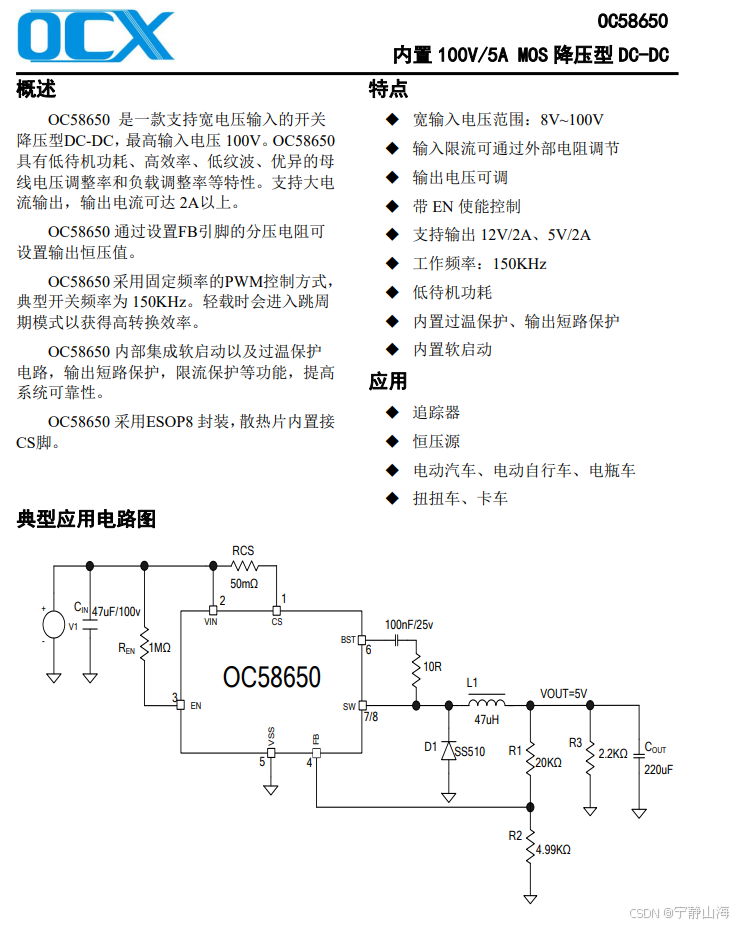

中科微(禾润)HT7886和欧创芯OC58650 资料信息。

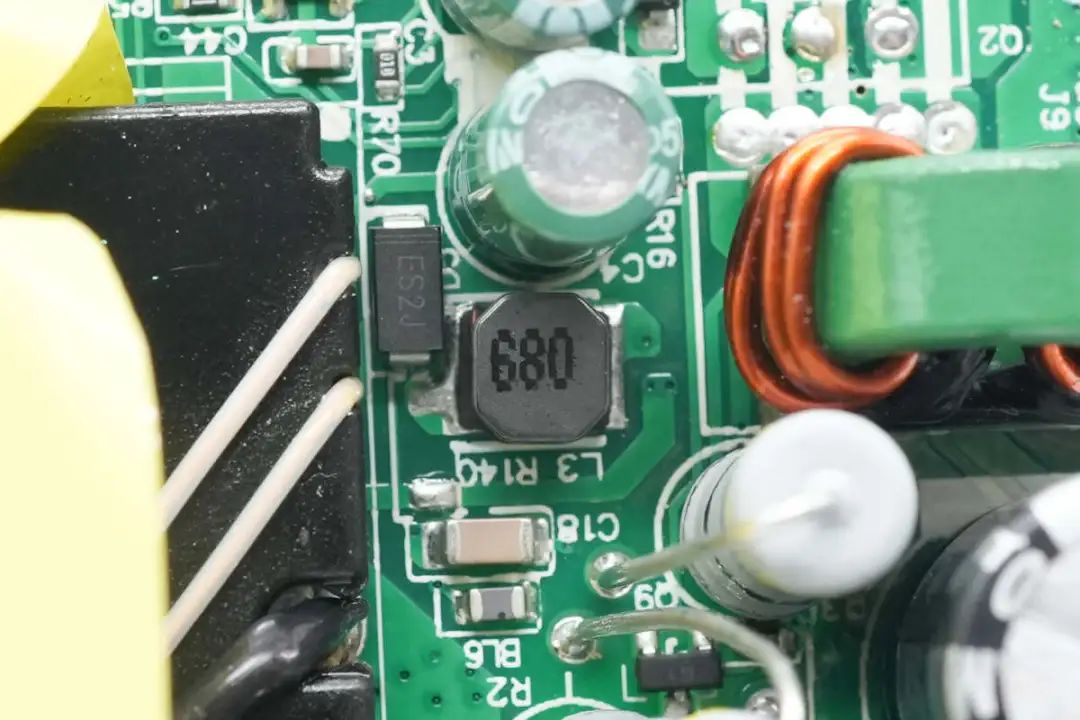

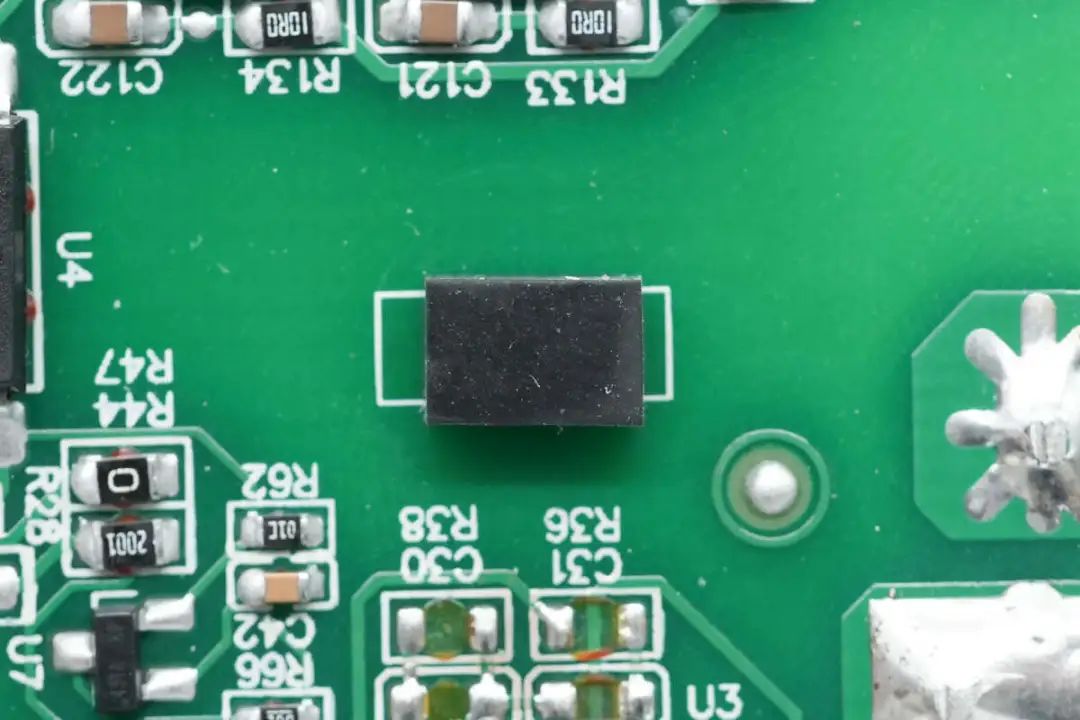

68μH贴片降压电感特写。

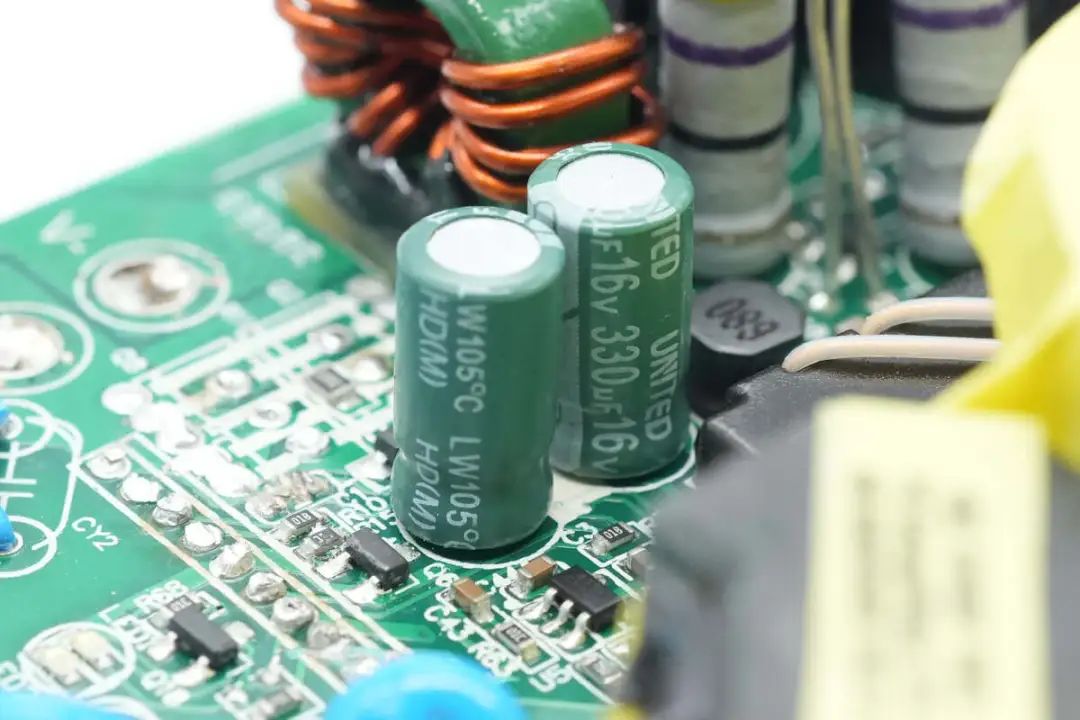

两颗滤波电容规格为330μF16V。

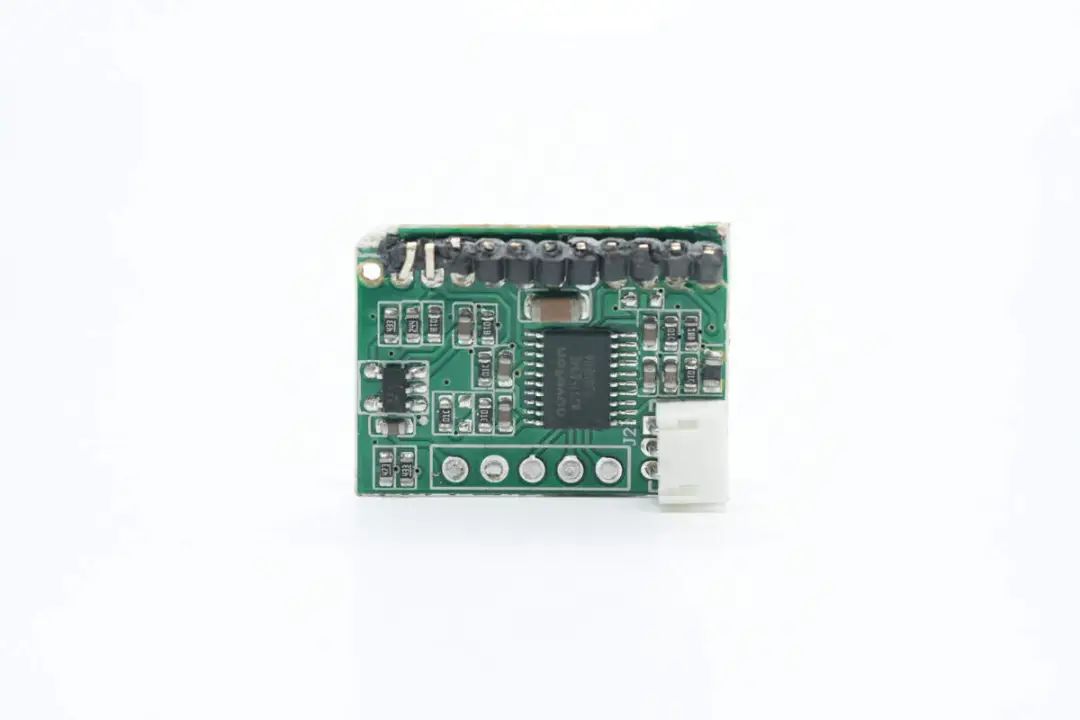

在充电器PCBA模块上还焊接一块MCU小板,小板焊接连接器,MCU和一颗运放芯片。

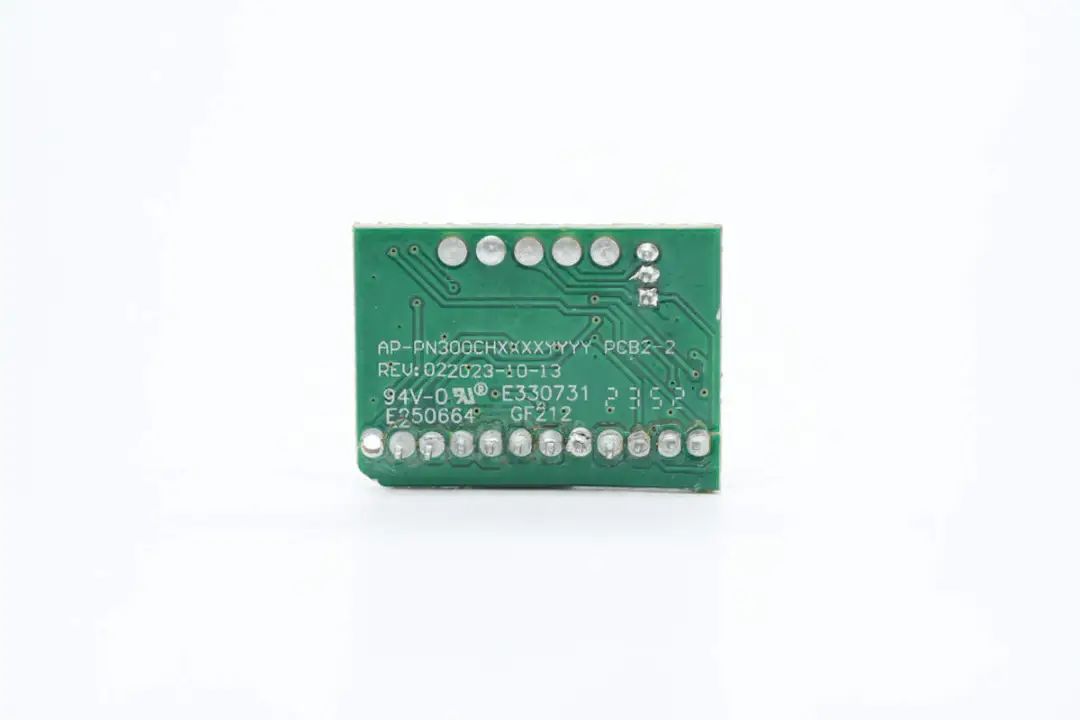

小板背面没有焊接元件。

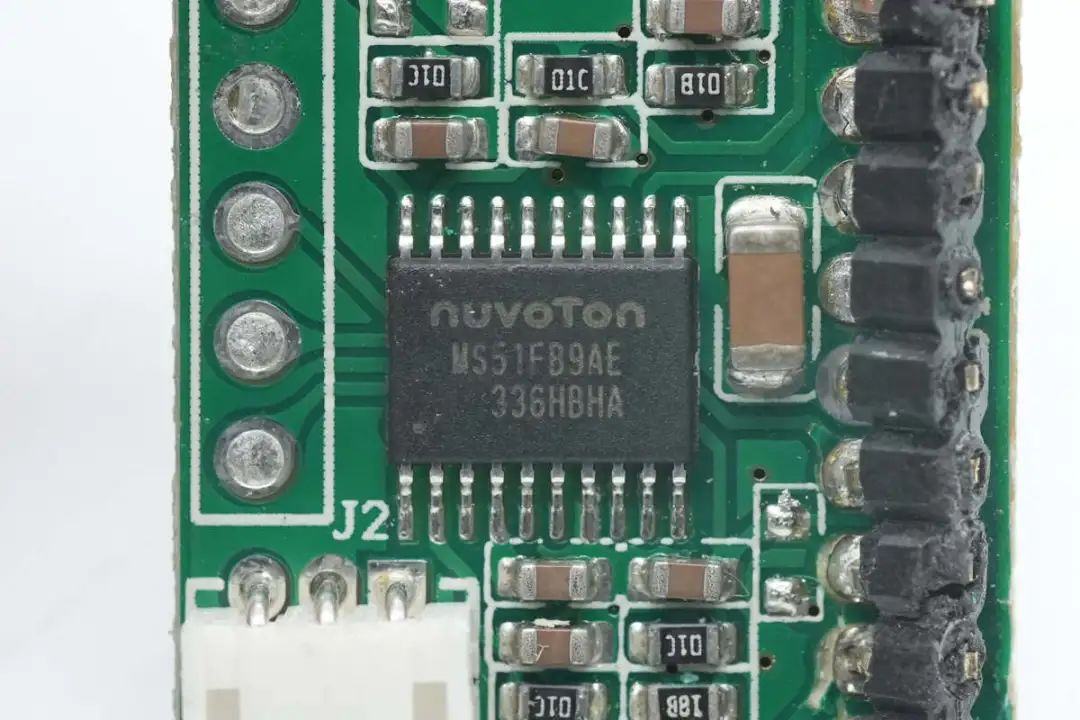

MCU来自新唐,型号MS51FB9AE,是一颗增强型8051内核微控制器。

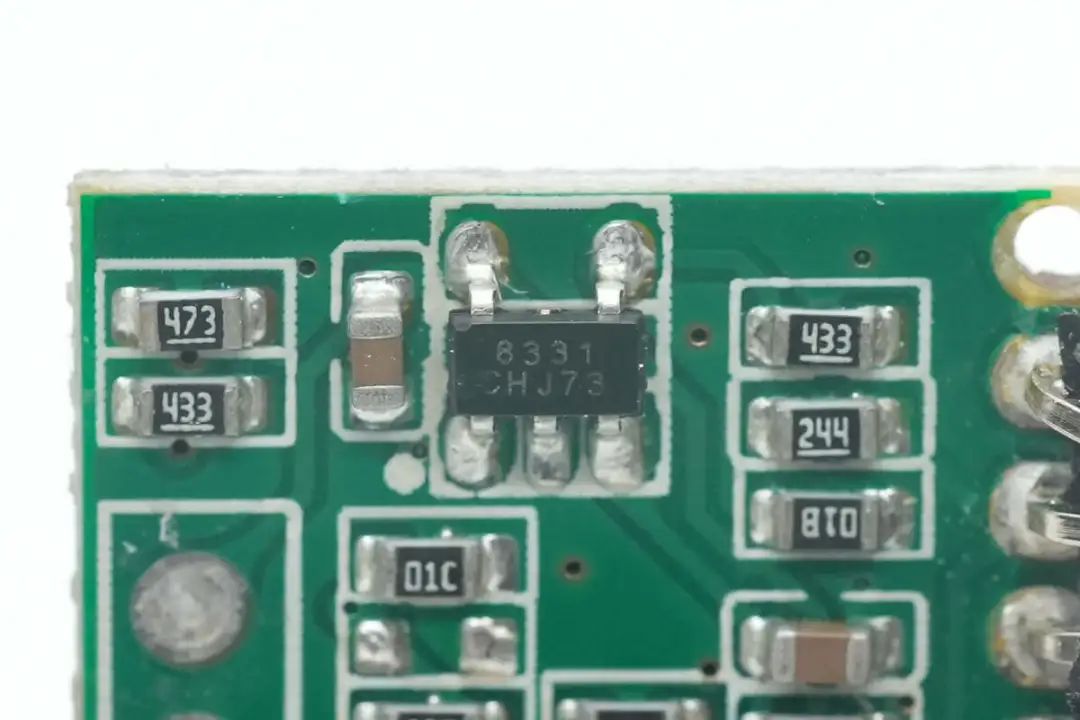

一颗单运放丝印8331。

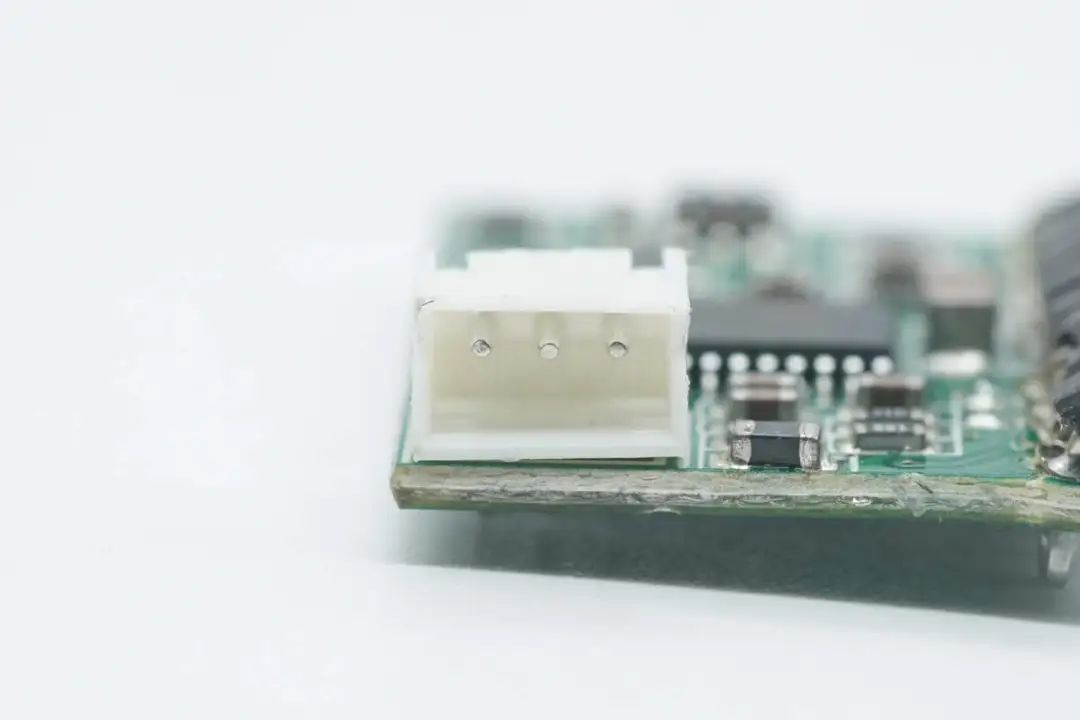

三针连接器特写。

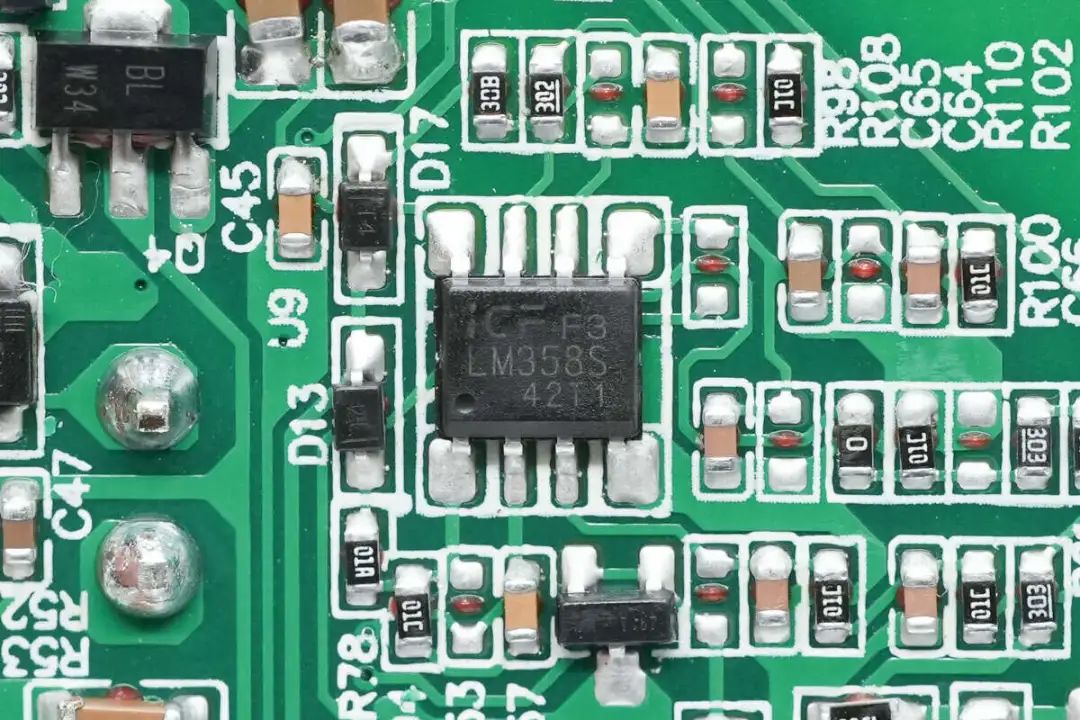

双运放来自百隆电子,型号LM358S,是一颗通用双运放。


两颗MOS管用于输出控制,MOS管来自华润微,型号CRST045N10N,NMOS,耐压100V,导阻3.6mΩ,采用TO-220封装。


两颗蓝色Y电容来自东莞市益登电子。


黑色橡胶块粘贴在PCB背面,起到支撑作用。

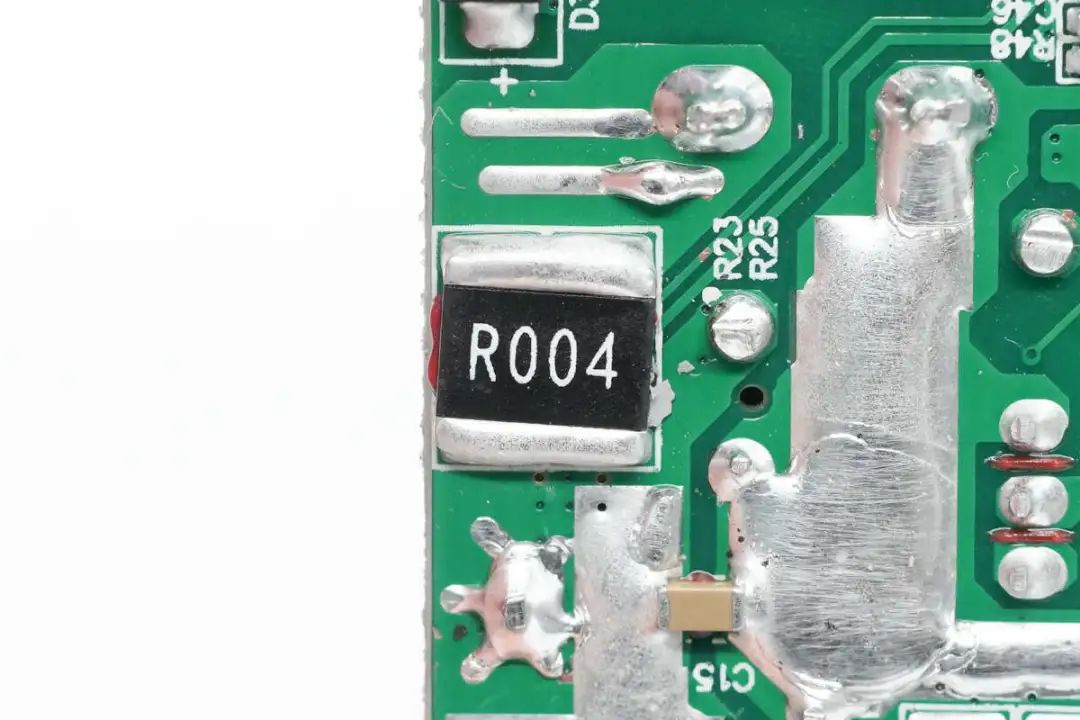

4mΩ电阻用于输出电流检测。

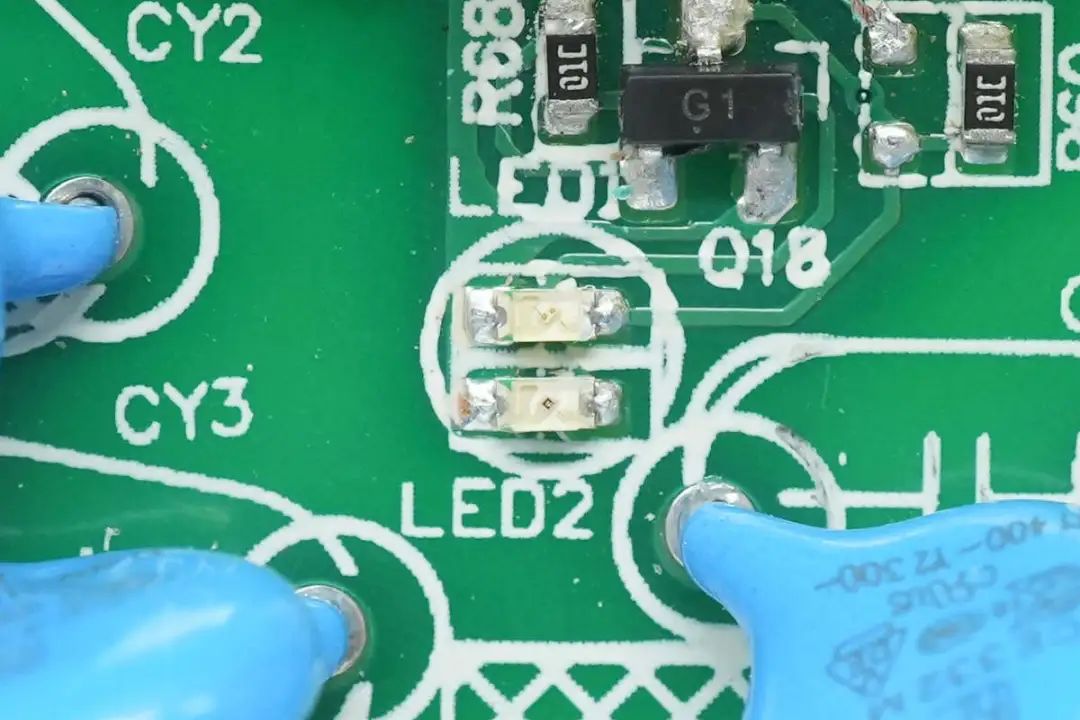

两颗贴片LED用于充电状态指示。


全部拆解一览,来张全家福。

充电头网拆解总结

这款电动自行车充电器输出功率为273W,为锂电池专用,支持为13串电池充电,充电器采用品字电源线,并配有1.5米长新国标输出线。充电器采用高效的PFC+LLC+SR架构,相比传统的电动车充电器,大大提高了效率,不仅去掉了散热风扇,还大幅缩小了体积,更加提升消费者的使用体验。

 充电头网通过拆解了解到,这款电动自行车充电器内部PCBA模块整体包裹铝合金散热片,加强散热性能。PFC控制器采用安森美NCP1654,LLC控制器采用NCP1399,PFC开关管和LLC开关管来自安海。PFC整流管采用泰科天润G3S06510A碳化硅二极管,同步整流芯片采用芯源半导体MP6924A。

 充电器内部设有MCU小板用于输出控制,采用新唐MS51FB9AE MCU,还采用来自禾润HT7886或欧创芯OC58650降压转换器为MCU小板和其他芯片供电。充电器内部高压滤波电容来自怡德,输出滤波电容来自万裕,输入端设有压敏电阻进行浪涌保护,内部用料做工可靠。
