卫星定位SOC 芯片：AT6558R

一丶芯片简介

  AT6558R 是一款高性能BDS/GNSS多模卫星导航接收机 SOC 单芯片，片上集成射频前端，数字基带处理器，32 位的 RISC CPU，电源管理功能。 芯片支持多种卫星导航系统，包括中国的北斗卫星导航系统 BDS，美国的 GPS，俄罗斯的 GLONASS，并实现多系统联合定位。

二、主要特征

√  支持 BDS/GPS/GLONASS 多系统联合定位和单系统独立定位。
√  支持北斗二号/三号 1-63 号全部卫星。具备有源天线检测与保护。

√  电源管理 ：内部集成 DCDC 和 LDO； 支持 2.7~3.6V 单电源供电（使用内部DCDC）1.8V~3.3V 单电源直接供电（不使用内部 DCDC）。

√  RTC 和备份电路电源可低至 1.4V。

√   功耗： BDS/GPS 双模连续运行：23mA@3.3V。 待机：8uA（@3.3V）。

√  封装尺寸： QFN40，5mm×5mm×0.9mm。

三、技术参数

● 信号接收 ：BDS/GPS/GLONASS并行接收和联合定位

● 冷启动TTFF：≤32s

● 热启动TTFF：≤1s

● 重捕获TTFF ：≤1s

● 冷启动捕获灵敏度：-148dBm

● 热启动捕获灵敏度：-156dBm

● 重捕获灵敏度：-160dBm

● 跟踪灵敏度 ：-162dBm

● 定位精度：<2.5m（CEP50）

● 测速精度 ：<0.1m/s（1σ

● 定位更新率 ：1Hz(最大10Hz)

四丶芯片应用

➢车载定位与导航

➢授时

➢可穿戴设备

➢ 便携式设备，如手机、平板电脑

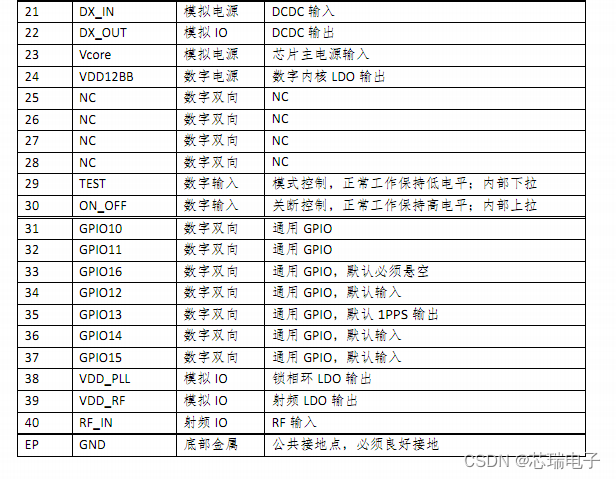

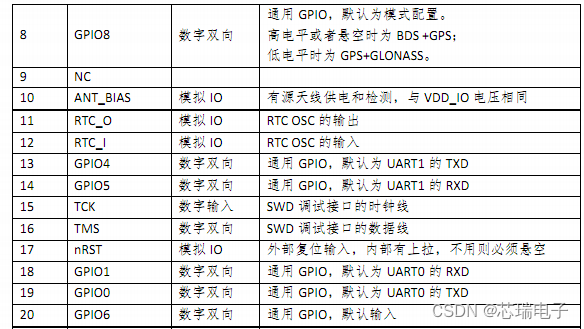

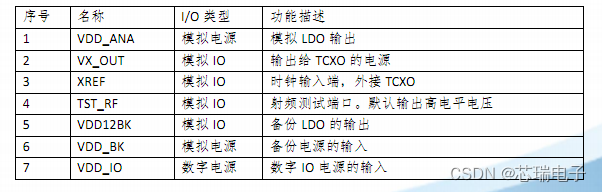

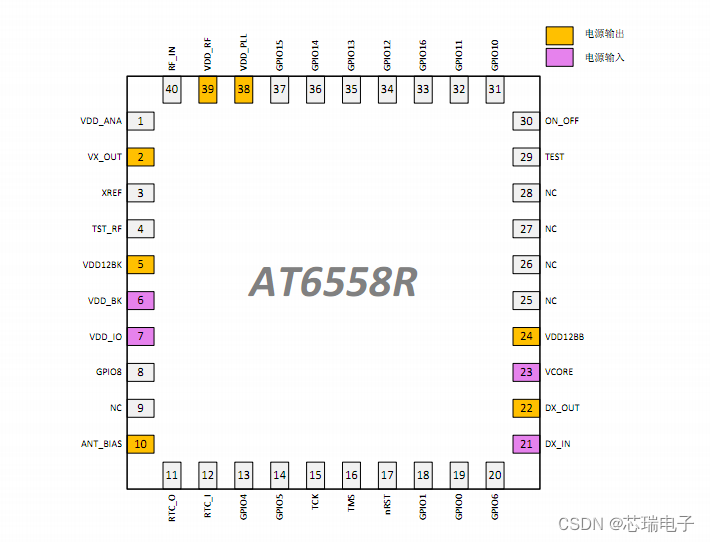

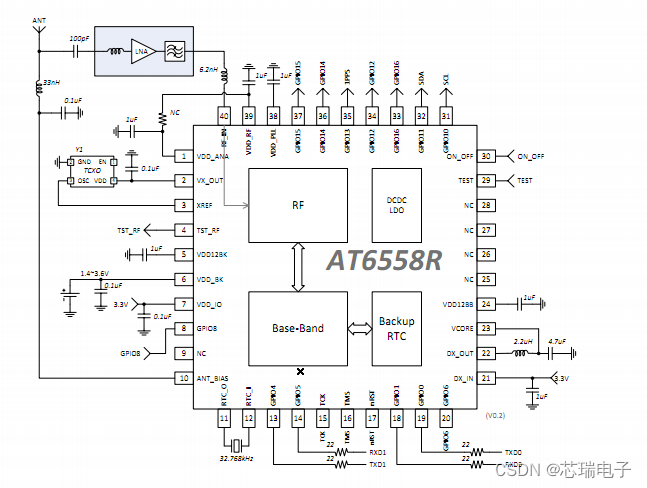

参考方案一：

  本方案片上内核 LDO 采用片内的 DCDC 供电，适用于 3.3V 电源供电的应用。 可采用无源天线或者有源天线，芯片外部总增益建议大于 18dB，小于 35dB。有源天线通过 ANT_BIAS 供电，以提供天线检测和短路保护。用于天线馈电的阻交流电感和电容应靠近射频入口。 注意，RF_IN 管脚的直流电压不超过 1.2V。如果外置 LNA 的输出是带直流的，必须加电容进行隔直。 定位信息通过串口输出，输出端口为 UART0，对应为 GPIO0（TXD0）和 GPIO1（RXD0）。 UART 端口的 22 欧姆电阻为限流电阻，请根据实际应用适当调整阻值。注意，阻值太大可能引起驱动太弱从而导致数据传输错误。

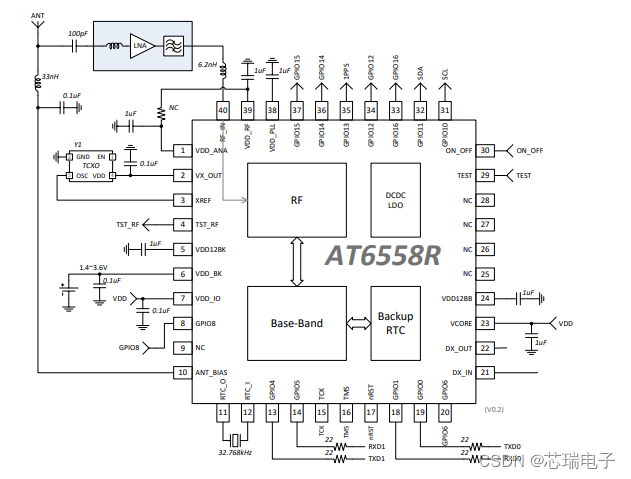

参考方案二：

  本方案内核的 LDO 由系统电源直接供电。如图 5-2 所示，VCORE 和 VDD_IO 都接到系统电源 VDD，VDD 范围为 1.8~3.3V。注意：VX_OUT 和 ANT_BIAS 的电压与 VDD_IO 相同，所以外围有源天线和有源晶振需要根据 VDD_IO 电压作相应的调整，比如系统用 1.8V 供电，则需要改用 1.8V 的有源晶振；有源天线也要降低到 1.8V 工作。 1.8V 应用请先联系并确认方案。 VCORE 和 VDD_IO 可以分开供电，比如 VCORE 用 1.8V 供电，VDD_IO 用 3.3V 供电。 由于不使用片上 DCDC，方案上也可省去 1 个电感和 1 个电容。 本方案适用于低电压应用的场景。
