1.背景说明
stamps是时序分析软件，所以前面的预处理，需要各种软件完成，比如snap，doris，gamma，isce，将预处理完成的数据，输送给stamps，做后续的处理，一般喂给stamps的数据主要包含以下几个层面：

1.配准后的干涉对

2.干涉数据（ps和单主影像两两干涉、sbas各个干涉对两两干涉）

3.地形数据

4.空间坐标数据，lon.raw和lat.raw文件

5.其他辅助定义文件，比如文件路径、位置、宽度等等，一般用文本明码表示

stamps要做的就是根据后向散射稳定性，去选取候选点位，然后进行时序处理。

stamps(1,2)，是进行数据信息的加载，一些参数的计算，就是将二进制文件格式、其他文件格式，统一转换为matlab文件格式；

stamps(3,4), 是进行点位的二次选择，尤其第三步，可能重新计算相干性，进行ps点的选择

stamps(5,8),时序分析、噪声相位去除等工作

所以，如果，数据转换过来，问题出在1、2步，可能是某些数据准备存在问题，常见问题有以下几种：

1.文件夹命名不规范，怎么规范，就得参考手册了

2.文件位数不对，例如需要进行swap_byte 进行转换

3.DEM有问题，表现为hgt.mat文件里面的数值不对

4.lon.raw lon.raw里面的数值有问题，表现为ps1.mat 下面的lonlat变量数值不是经纬度

等等等

别问我怎么知道的，全是泪……

总之，遇到问题，最好打断点，看看哪个变量出了问题，对应去解决。

2.gamma转stamps的介绍
2.1先说下坑
网络上不常见gamma转stamps的介绍，国外谷歌论坛小组上有一些人用的是gamma_resampled_setup命令，以及一系列操作准备数据，该操作的本质是将gamma的数据结果转为doris格式，再通过doris软件进stamps的流程就行。相当于

gamma–>doris–>stamps

即使你顺利活过了ps的处理流程，到small_baseline的处理流程，也会折戟沉沙，而且排除小基线处理流程的错误，需要对整个流程比较深的理解，才能修改掉错误。

所以，既然stamps有专门的转换流程，干嘛舍近求远，先转doris，再转stamps呢？

当然，直接使用gamma的流程，也有坑，但坑小的多，下面进入正题，说说如何转换。

2.2如何转换

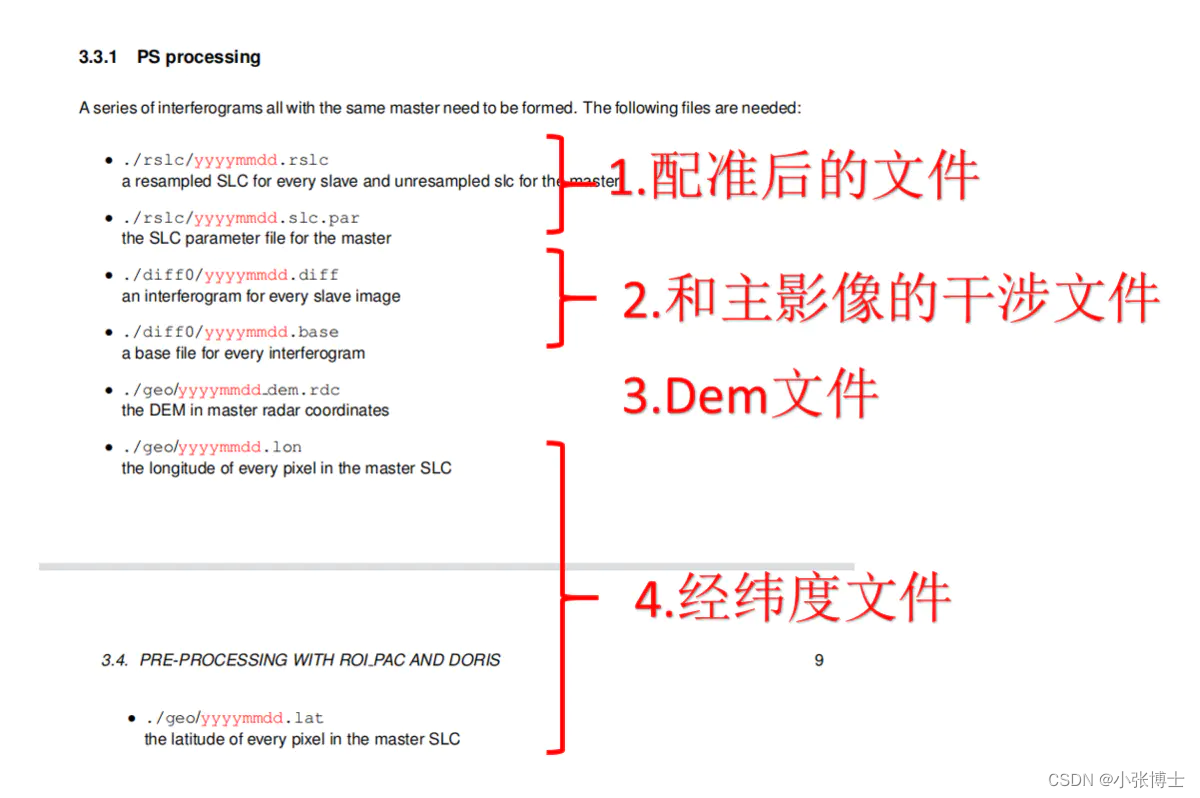

下图是手册中，对于gamma需要准备的文件的定义，主要包含：
在这里插入图片描述

（1）配准后的文件

gamma配准后的文件，主文件后缀为slc，其他slave文件后缀为rslc，就这一点要注意的

（2）干涉文件

slave 和master的干涉文件，使用mk_diff_2d（gamma命令）生成。比如主影像日期为20210402，有2个slave影像[20210222,20210321]，mk_diff_2d运行完之后会有以下文件

20210402_20210222.diff

20210402_20210222.base

20210402_20210222.cc

20210402_20210321.diff

20210402_20210321.base

20210402_2021032.cc

相干系数文件cc，是后续不需要的，把diff文件和base文件，进行重命名，放在diff0文件夹下，重命名后如下：

diff0/20210222.diff

diff0/20210222.base

diff0/20210321.diff

diff0/20210321.base

注意！主影像不用和自己干涉哈

这样配准影像和干涉对，都准备好了。

（3）geo 文件准备

geo文件中的dem文件，就是gamma做干涉用的dem（雷达向，和主影像大小一致的那个），注意直接改名拿过来用，不用做swap_bytes!!!

重要的事情再说一遍，DEM不用做swap_bytes ！！！！

下面就是最头疼的两个lon、lat文件的准备，网上很多人在问，但是国内国外论坛中，都没看到有说准备的方法，还有人说不准备这两个文件也是可以的，emm……当然是不可以的！！！

花了一段时间，摸索出来了准备方法，亲测可行，步骤如下（以下都是gamma的命令）：

①使用mkgrid 命令，建立一个和主影像大小一致的pointlist 文件，比如，主影像是900012000的，就建一个900012000的文件

②使用data2pt 文件，把栅格的dem转换为点格式的，这一步是给第三步用的

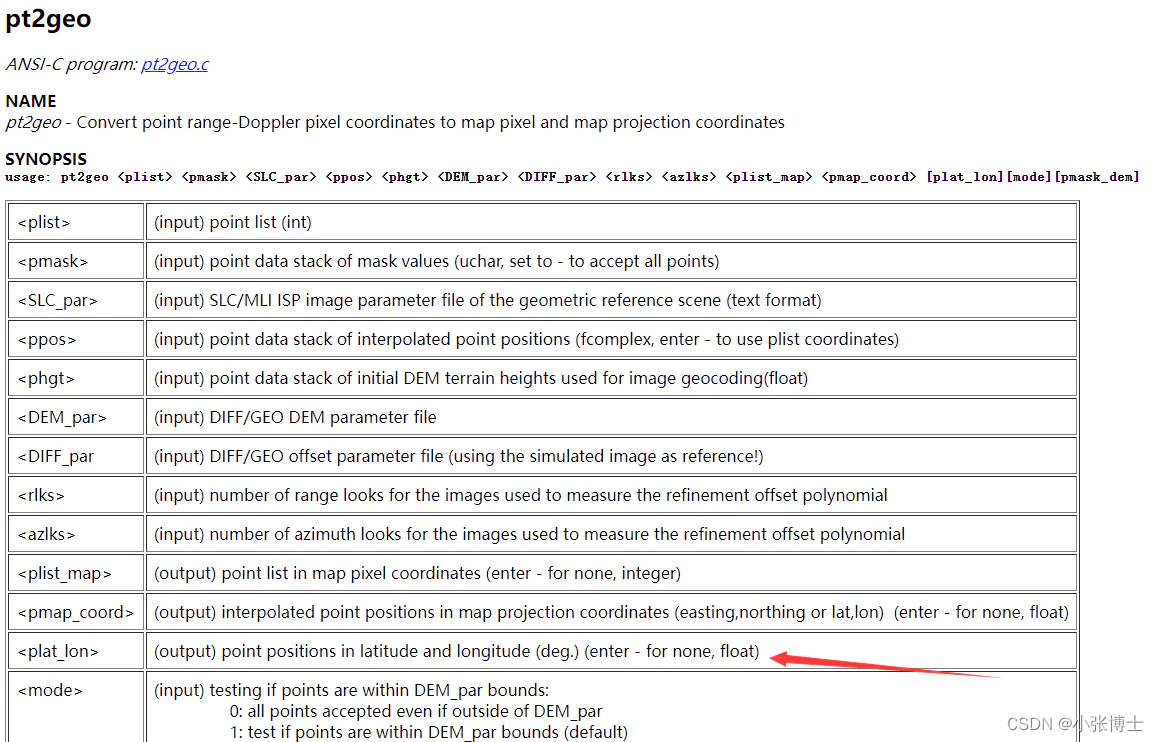

③用pt2geo对第一步生成的pointlist，就是主影像的每个像元，生成其对应的空间经纬度数据，pt2geo的函数说明如下：
在这里插入图片描述

图中打红色箭头的，就是我们想要的文件。

这个文件是二进制存储的，里面的数据是这样的：[104.01,30.02,0.1.02,30.03……]，经纬度交替分布，而我们想要的lon文件是[104.01,104.02……]，lat文件是[30.01,30.02……]

所以需要把上述文件拆开，python可以做这件事情，不过首先要将

plat_lon 进行swap_bytes plat_lon plat_lon4 4

然后用Python进行拆分，当然用matlab或者其他自己熟悉的软件也行，python进行转换的代码如下：

import numpy as np

dataPath="your path"

cors=np.fromfile(dataPath+'plat_lon4',np.float32)

lon=cors[0:len(cors):2]

lat=cors[1:len(cors):2]

lon.tofile(dataPath+'lon.raw')

lat.tofile(dataPath+'lat.raw')

print('done!')
