【Unity Shader】关于Stencil的理解小记

本文链接：https://blog.csdn.net/alicelise/article/details/124381749

本文介绍了Unity Shader中的Stencil基本概念，包括Ref、Comp、Pass参数的使用。通过实例展示了如何设置Stencil实现不同阴影重叠效果，并分析了各种组合的工作原理，帮助理解Stencil在渲染流程中的作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

写在前面：本文只介绍Stencil最基本的三种参数：Ref Comp Pass ，其他的略略带过。
碎碎念：之前用过Stencil，但是没有完全理解，原因在于虽然理解了每项的意思，但是实际的使用效果不如人意，最后得出的结果纯靠运气试出来的。昨晚按照渲染流程走了一遍，豁然开朗，感觉自己好瓜皮qaq

Stencil简介

Stencil是模板测试的意思，通常写在Pass里面最开头，CGPROGRAM之前。Stencil会在该场景生成一个Stencil缓冲区，缓冲值初始为0。在运行中，Stencil会通过读取每个像素的缓冲值，与Ref定义的参考值进行比较，若通过则对该像素缓冲值进行Pass后的操作，并渲染该像素，若不通过则进行Fail后的操作。
stencil完整语法格式如下：

stencil｛
	Ref referenceValue
	ReadMask  readMask
	WriteMask writeMask
	Comp comparisonFunction
	Pass stencilOperation
	Fail stencilOperation
	ZFail stencilOperation
｝

但一般来说，我只取Ref Comp Pass三项

Ref

Ref用来设定参考值，这个值将用来与模板缓冲中的值进行比较。
例：Ref 0意为“设定参考值0”。

Comp

comp等于英语compare，意思是将参考值与缓冲值相比。
例：Ref 0 Comp Less 意为“若参考值0小于缓冲值”，千万不要弄反了。

Pass

Pass意思是通过了就执行xx操作。
例：Pass keep 意思是若通过了就不改变缓冲区的值，并渲染该像素。

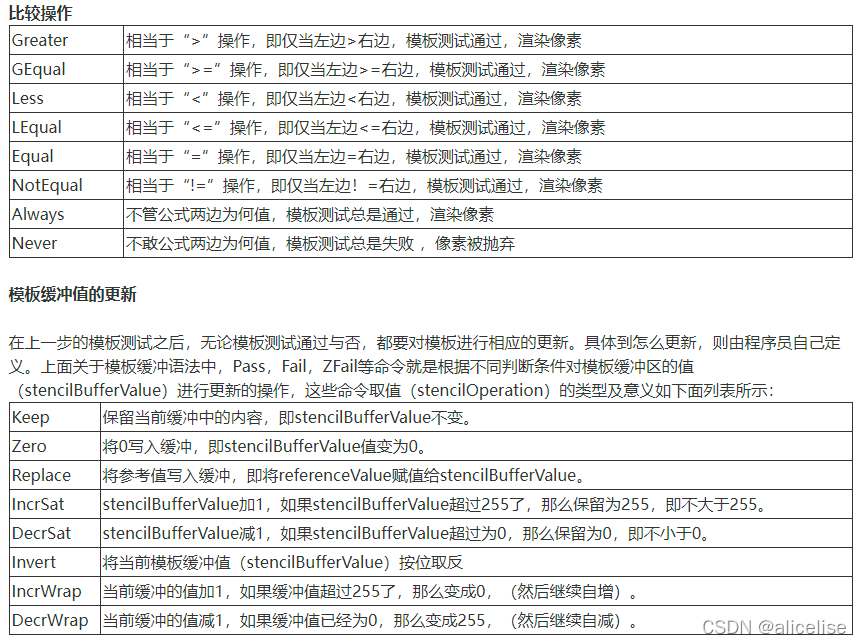

Comp和Pass的可取值类型如上¹

举例

现在正式进入我们的探索阶段，虽然上面讲得很清楚，但是实践下来可能会发现结果和自己理解的不一样（比如我）。那么现在我们就创建一个平面投影shader²，用这个来测试Stencil。

Shader "Custom/PlanarShadow"
{

    Properties
    {

        _Tint("_Tint", Color) = (1,1,1,1)
        _MainTex("_MainTex (albedo)", 2D) = "white" {
   }

        [Header(Alpha)]
	    [Toggle(_CLIPPING)] _Clipping ("Alpha Clipping", Float) = 1
        _Cutoff("_Cutoff (Alpha Cutoff)", Range(0.0, 1.0)) = 0.5 // alpha clip threshold

        [Header(Shadow)]
        // _GroundHeight("_GroundHeight", Range(-100, 100)) = 0
        _GroundHeight("_GroundHeight", Float) = 0
        _ShadowColor("_ShadowColor", Color) = (0,0,0,1)
	    _ShadowFalloff("_ShadowFalloff", Range(0<
