步骤:栅格重分类→编辑属性→栅格转矢量面→融合→分割→合并→空间连接→导出excel后计算→导入excel后空间连接→可视化→出图
(步骤较多,建议根据以上提及的工具构建模型计算器)
第一步栅格重分类

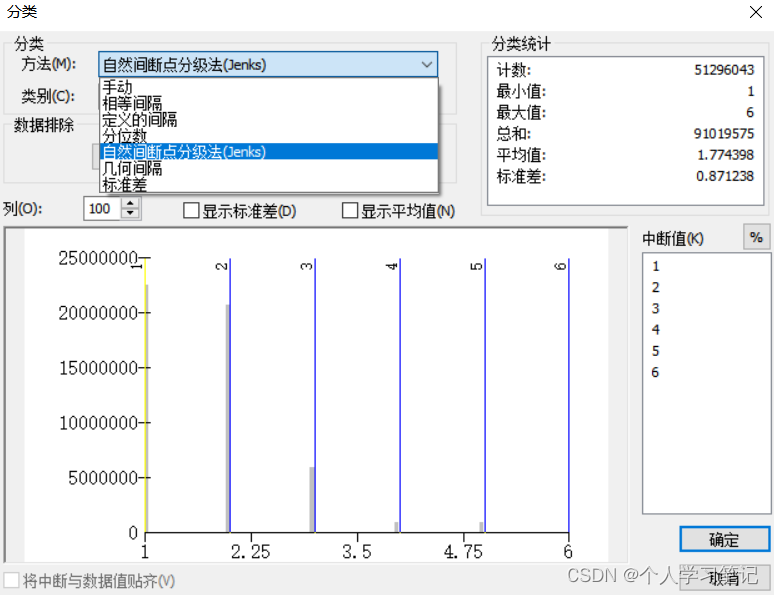

按照需求重新分类

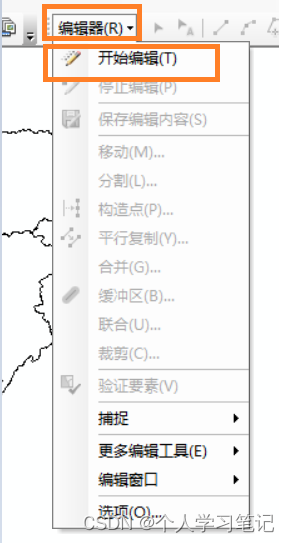

第二步 编辑属性
注意:landuse字段在开始编辑前添加

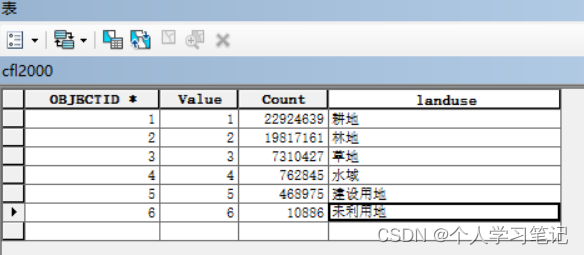

输入相应的属性备注

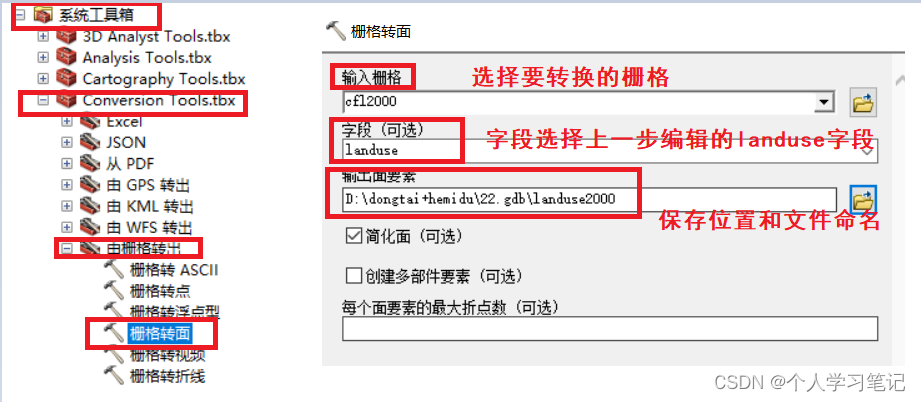

第三步 栅格转矢量面

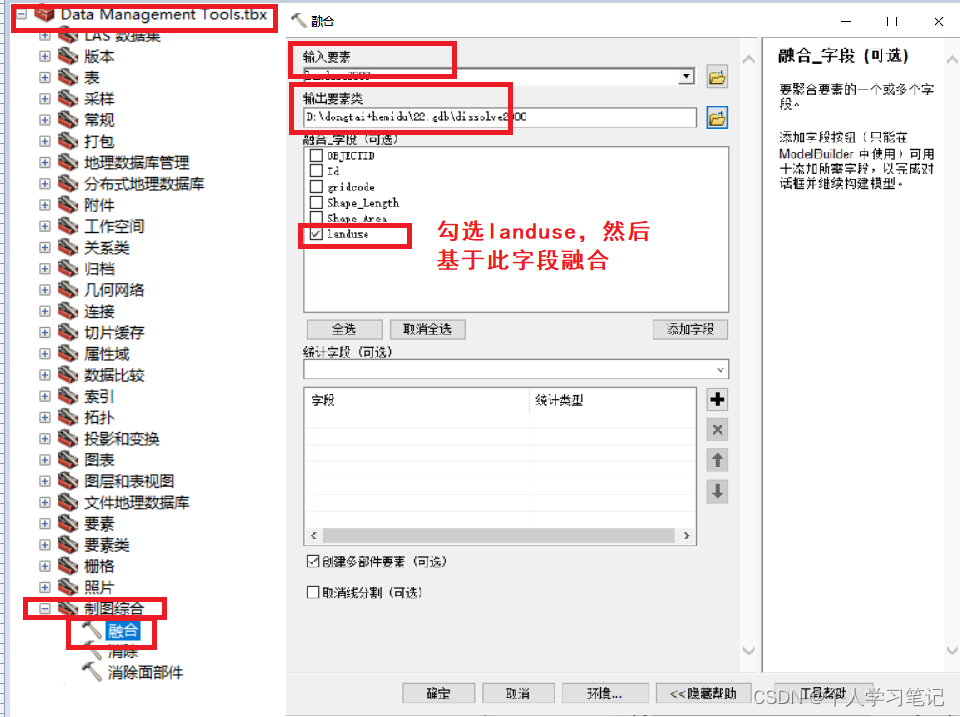

第四步 要素融合
基于某个字段,具有相同属性的要素会融合为一个要素

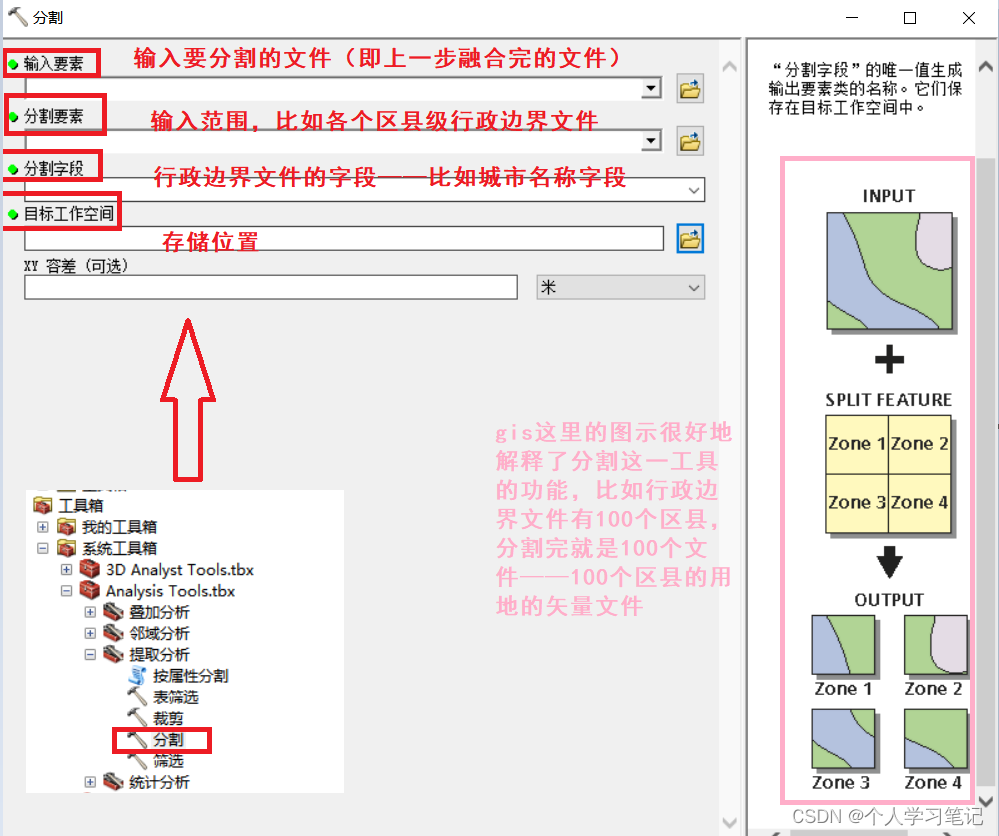

第五步 分割
按照范围进行分割,得到每个区县用地的矢量文件
(分割完之后又要合并,主要是有一些要素会跨越单个行政区的范围,所以用行政区进行分割)
(比如空间连接的时候,行政区A被赋予那个要素的面积——5km,但是实际上那个要素在行政区A的范围内的面积是3km,所以需要进行分割)

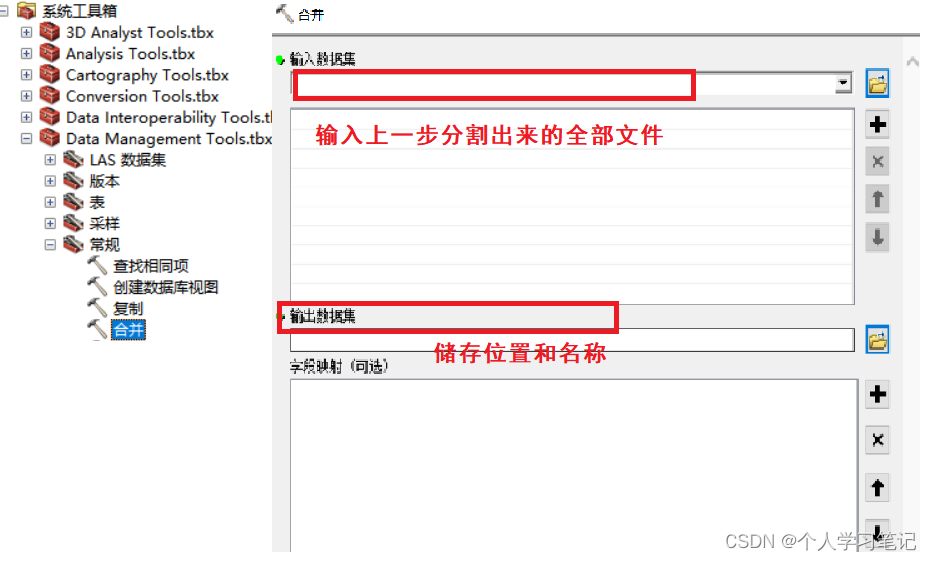

第六步 合并

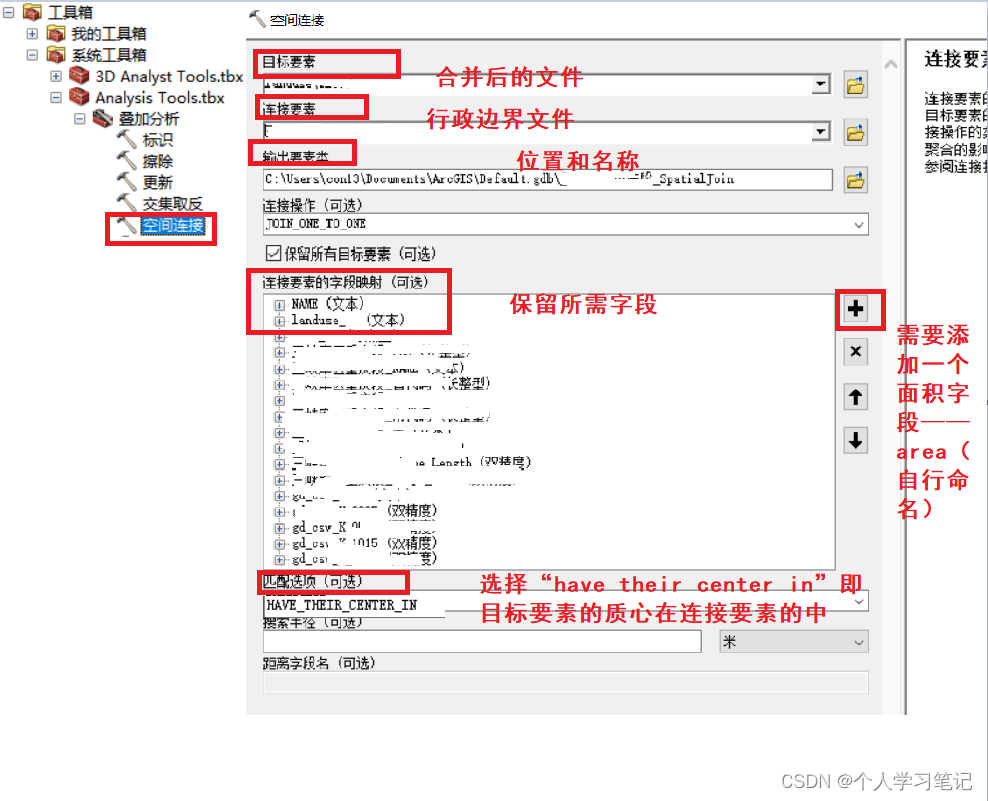

第七步 空间连接
合并的新图层的属性表中并没有各行政区的名称字段,需要用空间连接工具(基于位置关系)将行政属性赋予合并后的土地类型数据

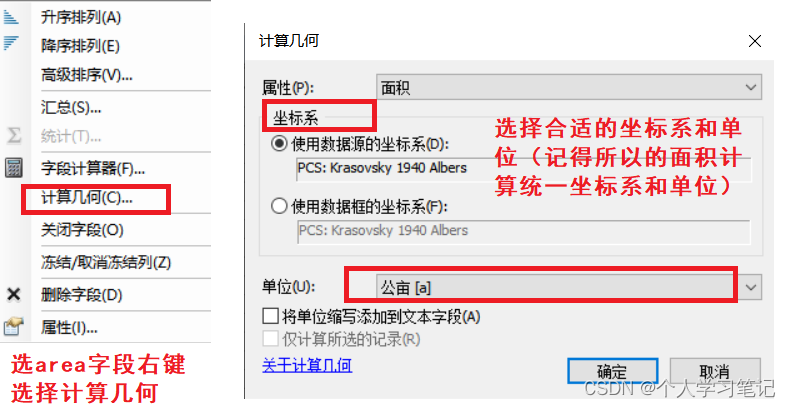

添加的面积字段记得选择浮点型/双精度,打开属性表进行面积计算
第八步 导出excel,计算土地动态度
上一步完成的文件导出excel,参考土地动态度计算公式进行计算

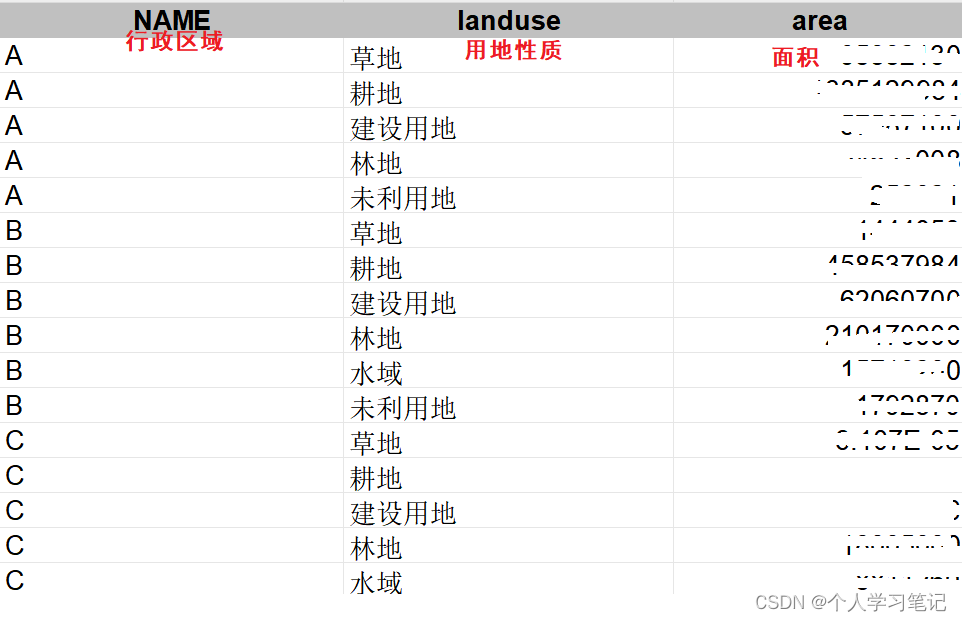

(导出的excel参考)

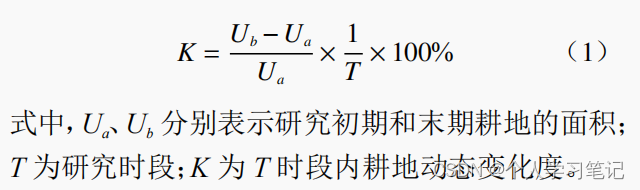

此公式为单一用地的动态变化度计算公式
资料来源:王越, 宋戈, 王盼盼. 松嫩高平原土地利用类型变化特征及时空格局研究[J]. 干旱区资源 与环境 , 2017, 31(4): 61-66. [Wang Yue, Song Ge, Wang Panpan. The characteristics and spatiotemporal patterns of land use types change in Songnen high plain. Journal of Arid Land Resources and Environment, 2017, 31(4): 61-66.]
第九步 空间连接,可视化表达土地动态度

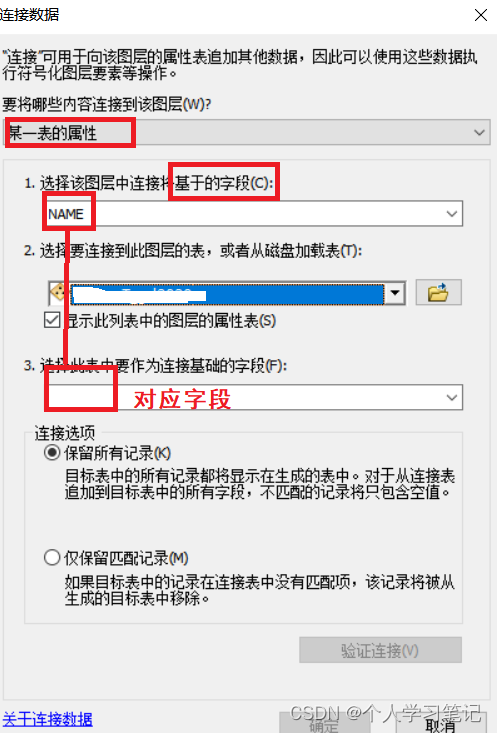

将计算好的excel拖入gis,与行政边界文件进行空间连接(按照表属性,选择name字段)
(部分excel不能直接拖入gis,个人习惯另存为csv,即可拖入)
然后在属性处选择动态度字段进行可视化表达,选择自己喜欢的分类和颜色,添加比例尺、指北针和图例,导出图纸。
