1. 前言
Arcgis能方便制作动态地图,本篇博客以全国各省情绪变化地图为例,介绍如何使用Arcgis制作动态地图,填一填遇到的坑,有不足的地方还请批评指正。
2. 数据准备
(1) 全国省级行政区划矢量图(.shp)(别的属性可以没有,但是起码得有个省份名称吧)

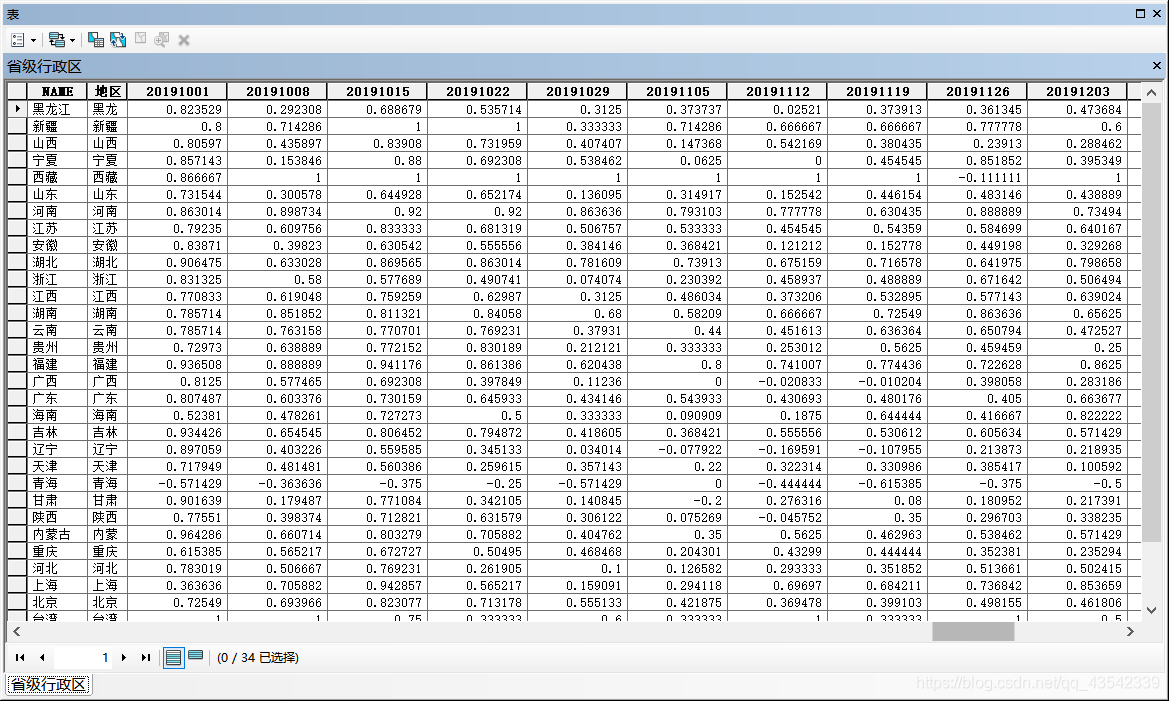

(2)全国各省不同时间段情绪数据(.xlsx)

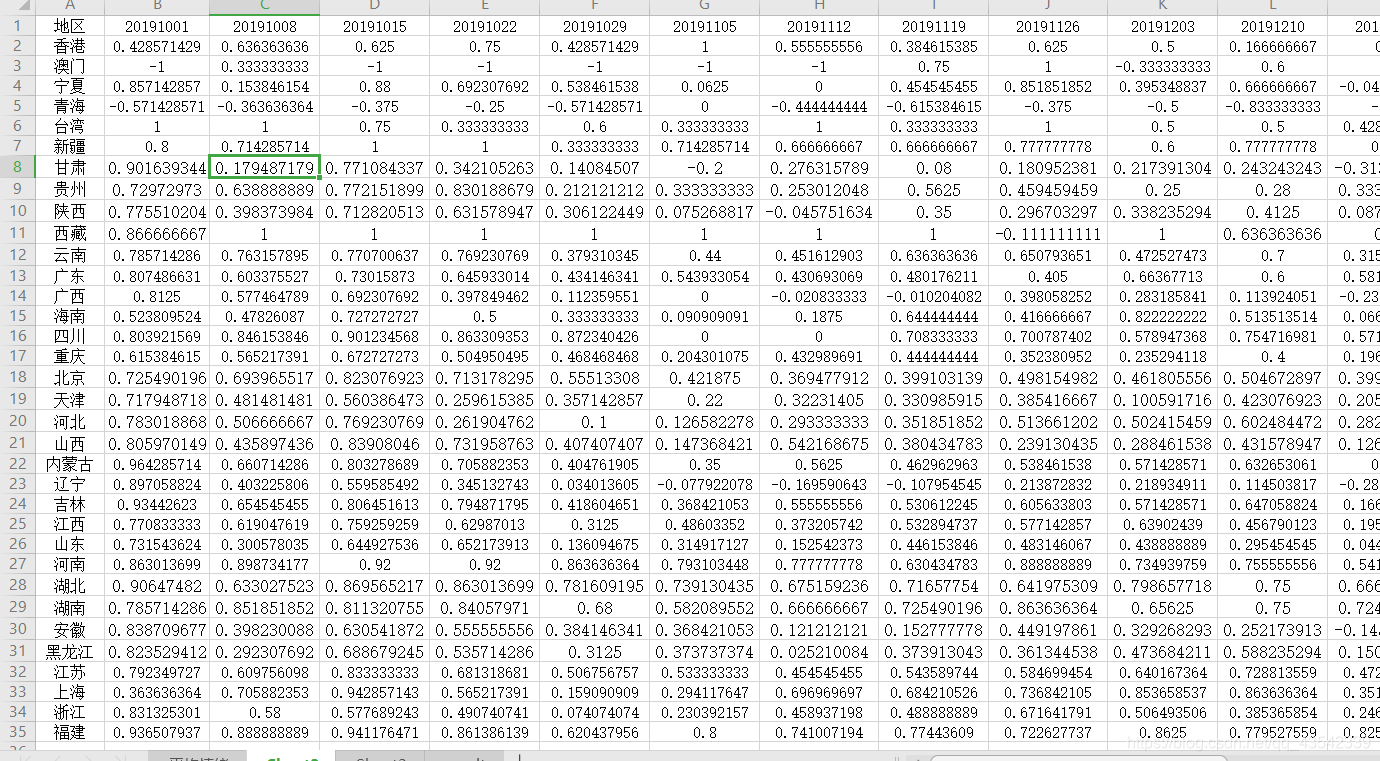

(下图为示意数据,仅供参考,注意第一行时间间隔必须相等,否则后面做视频很麻烦)
3. 空间连接

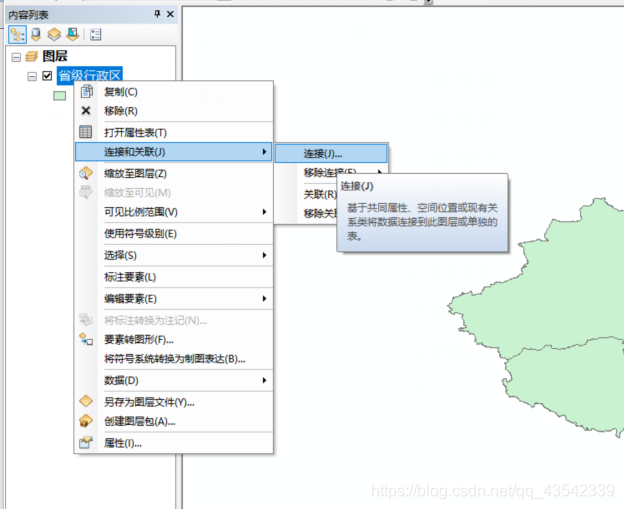

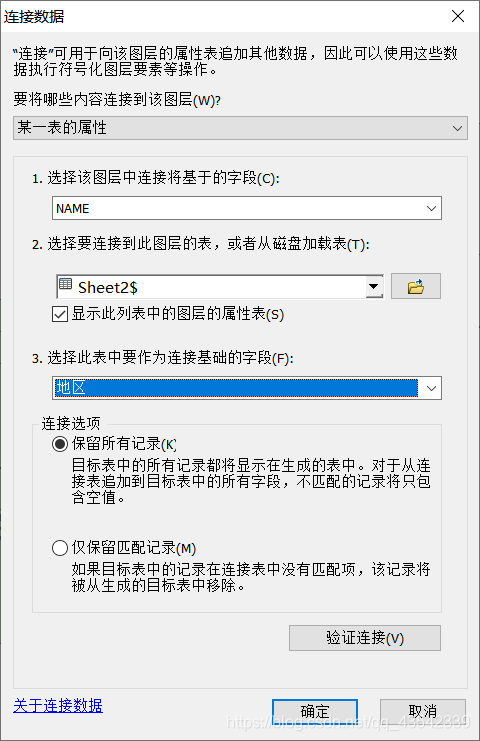

把图层和属性表通过省份名称连接起来。

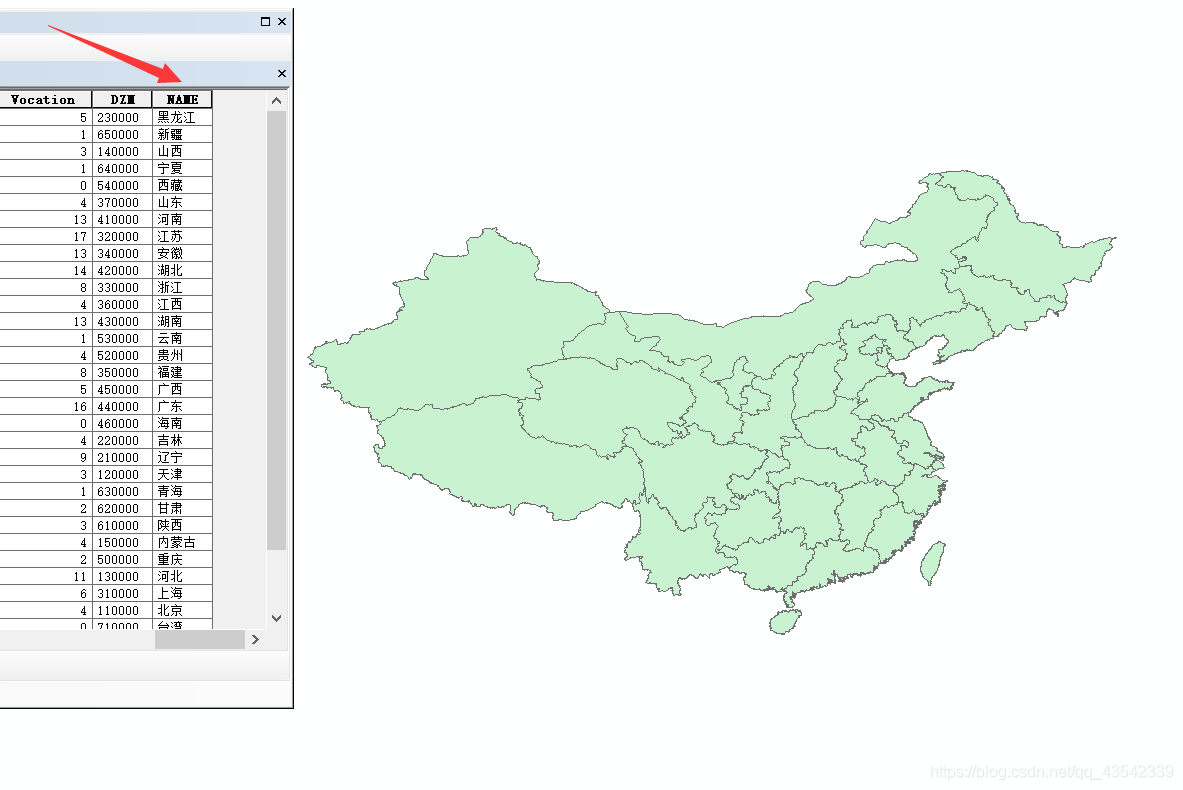

查看属性表确认连接成功
4. 转置字段
为了能让Arcgis识别出不同时间、不同省份的属性值,即达到下图所需属性表效果,需要用到转置字段的工具箱。

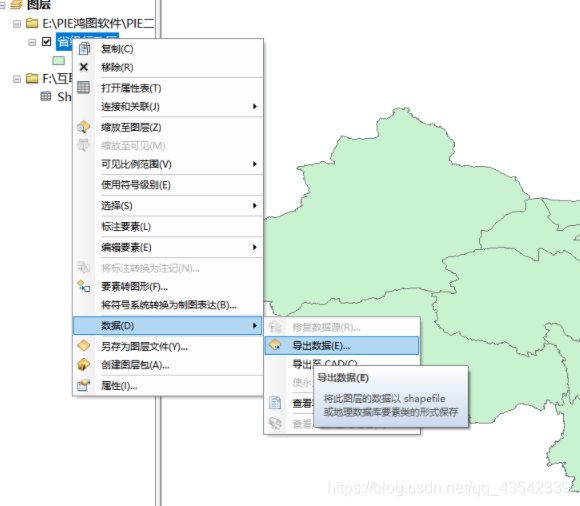

(1)将连接后的图层导出为新图层
这里有个坑要填一下,因为表连接到图层上,属性表中会显示sheet.xx,导致转置字段的时候失败或者导出为空,所以先将连接好的图层导出为新图层,再转置字段,不容易出错。
(2)转置字段

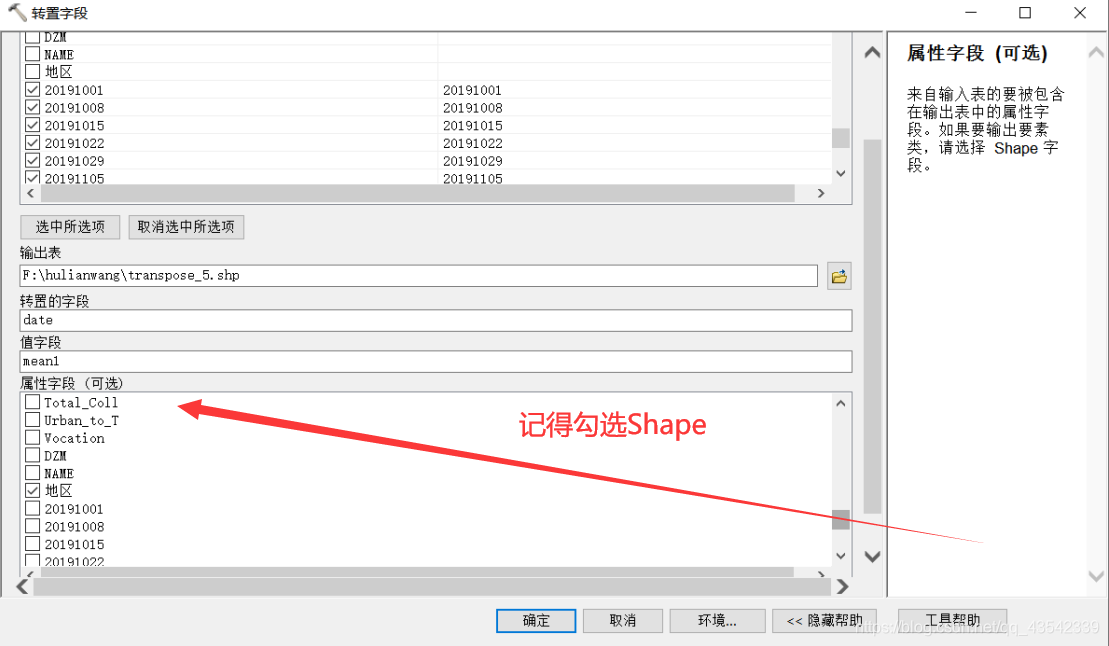

上面勾选需要转置的字段,下面勾选Shape和地区
(如果不勾选shape就是导出为.dbf文件,那会多一次空间连接)

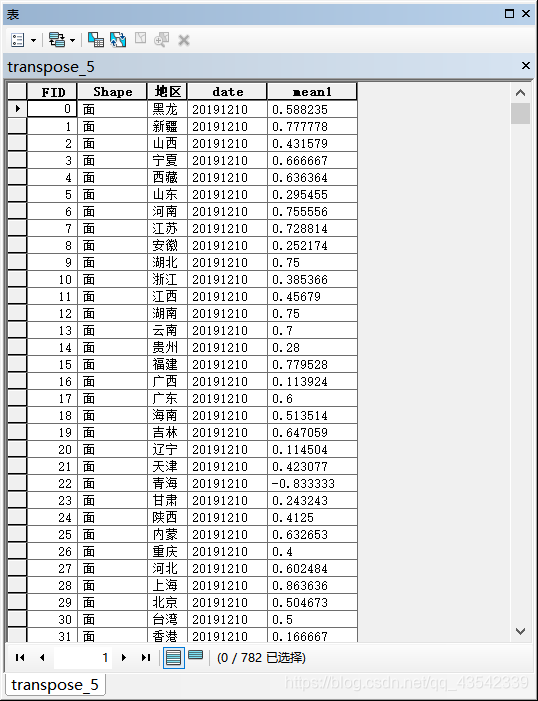

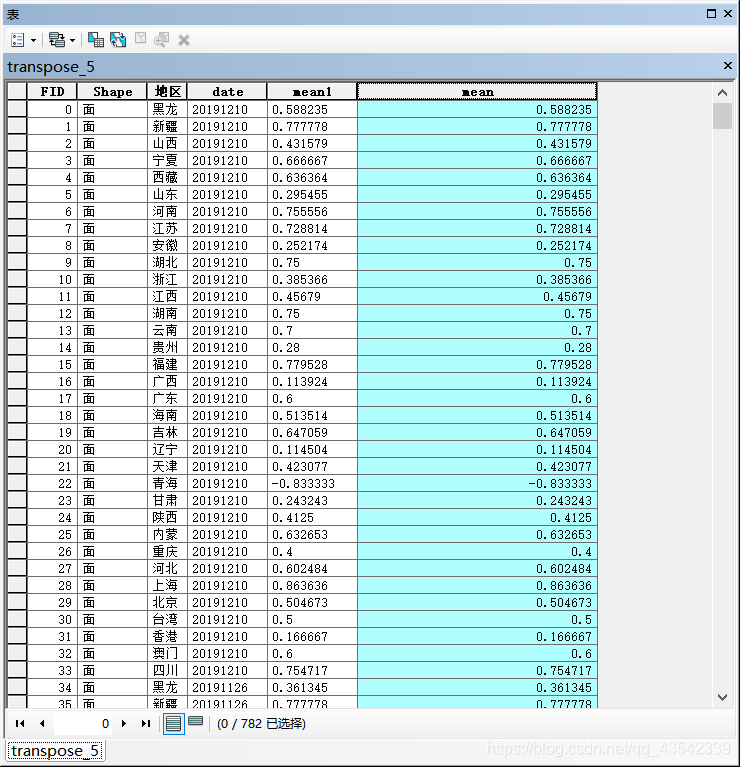

转置成功后查看属性表如图所示,含有地区、时间和情绪数据。
(3)转置后的字段是字符串类型,即需要将情绪数据改为double类型(否则符号系统中的分级渲染会出问题)

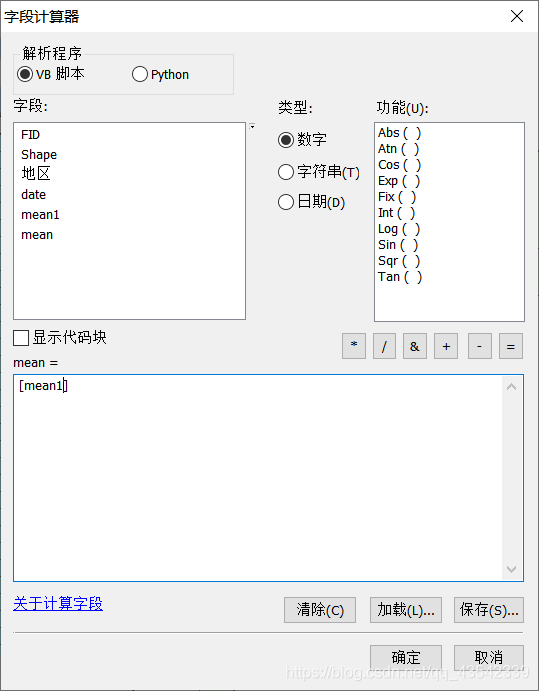

新建一个字段mean,选择类型为double型,通过字段就算器简单得到。
5. 分级渲染

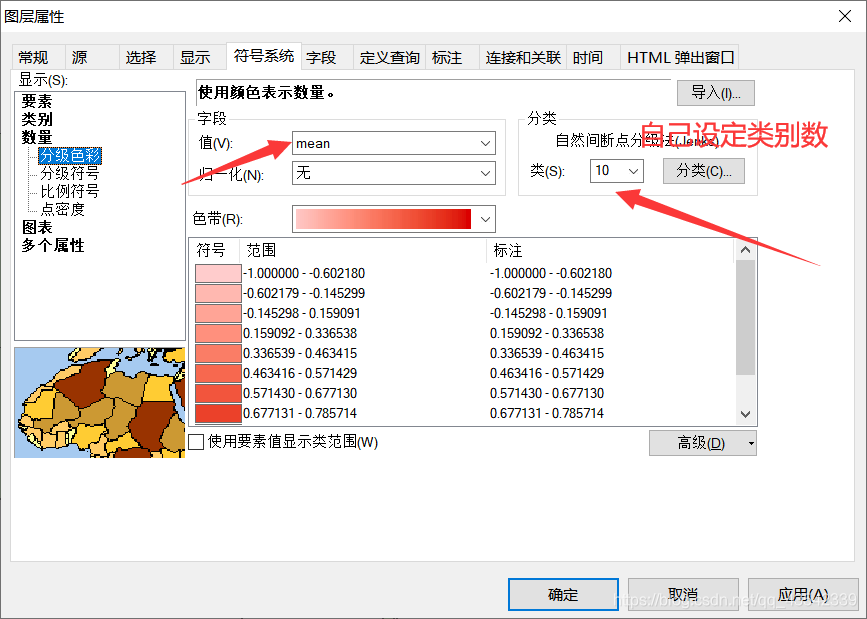

点开图层属性设置分级渲染相关参数即可
(之前若不改为double类型,则此处无法选择情绪值mean)
6. 根据时间生成视频
打开图层属性——时间,设置相关参数

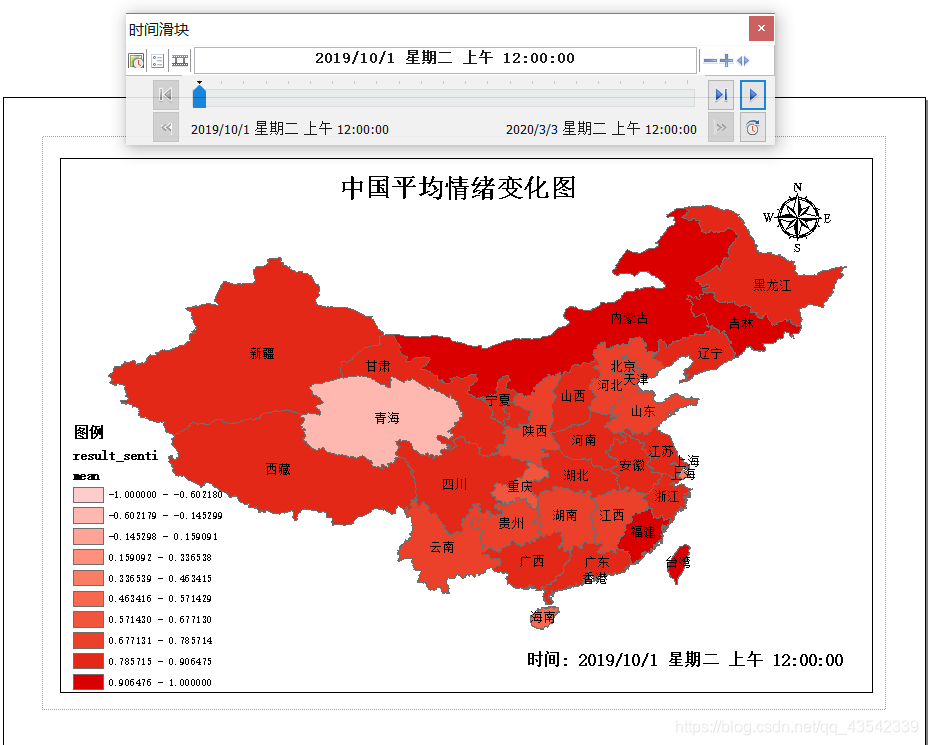

最后添加地图要素,利用时间滑块工具生成视频
7. 小结
(1)空间连接后记得将图层输出为新图层,否则转置字段容易出错
(2)转置字段时若属性字段不保留Shape则导出是一张表
(3)转置后的字段均为字符串类型,分级渲染无法识别,需要改成数字类型
(4)时间表中的时间间隔要相同,否则播放过程中可能出现空白没图的情况
