蚂蚁矿机AntMiner T9+引出IO定义

这个板子只有s9的原理图参考，大部分一样但是也有很多改动。

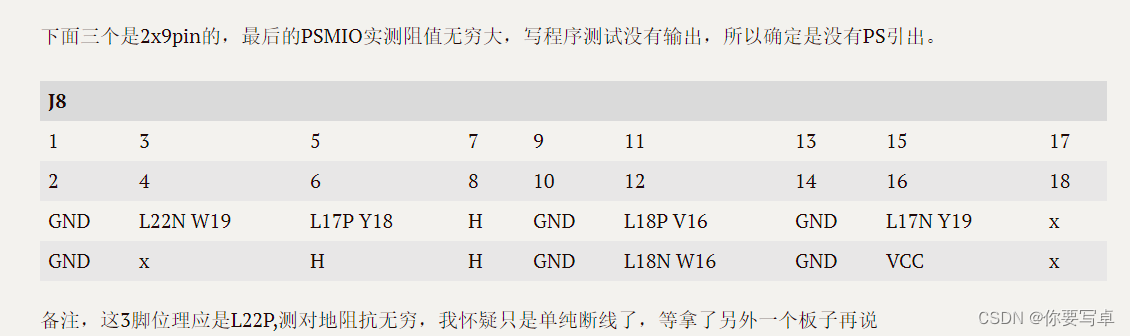

下面是自己测出来的IO。全部为PL，没有PS引出。

上图补充，4脚位的x(上面写错了写成3脚位了）


共计56个引脚可用，但是不是都是完整的差分对，而且显然有些走线没办法高速跑。（更正，上图中J3的L23N 35 M15写错了，应该是L23N 35 M15)

测试方法

万用表先区分VCC GND和IO(对地阻值不同），然后PWM给不同占空比挨个挨个测。
