Altium Designer(AD)检查测试点(Testpoint)覆盖率

        在用Altium Designer软件绘制原理图时,有时会有统计这个工程的测试点覆盖率需求,在AD17版本及之后的版本中,提供了Testpoint manager界面来管理测试点。

        在AD 中有2种类型的测试点:Fabrication testppoint(用于PCB的下线电气测试)和Assembly Testpoint(用于PCBA 组装的ICT工艺测试)

焊盘或过孔的基础设置

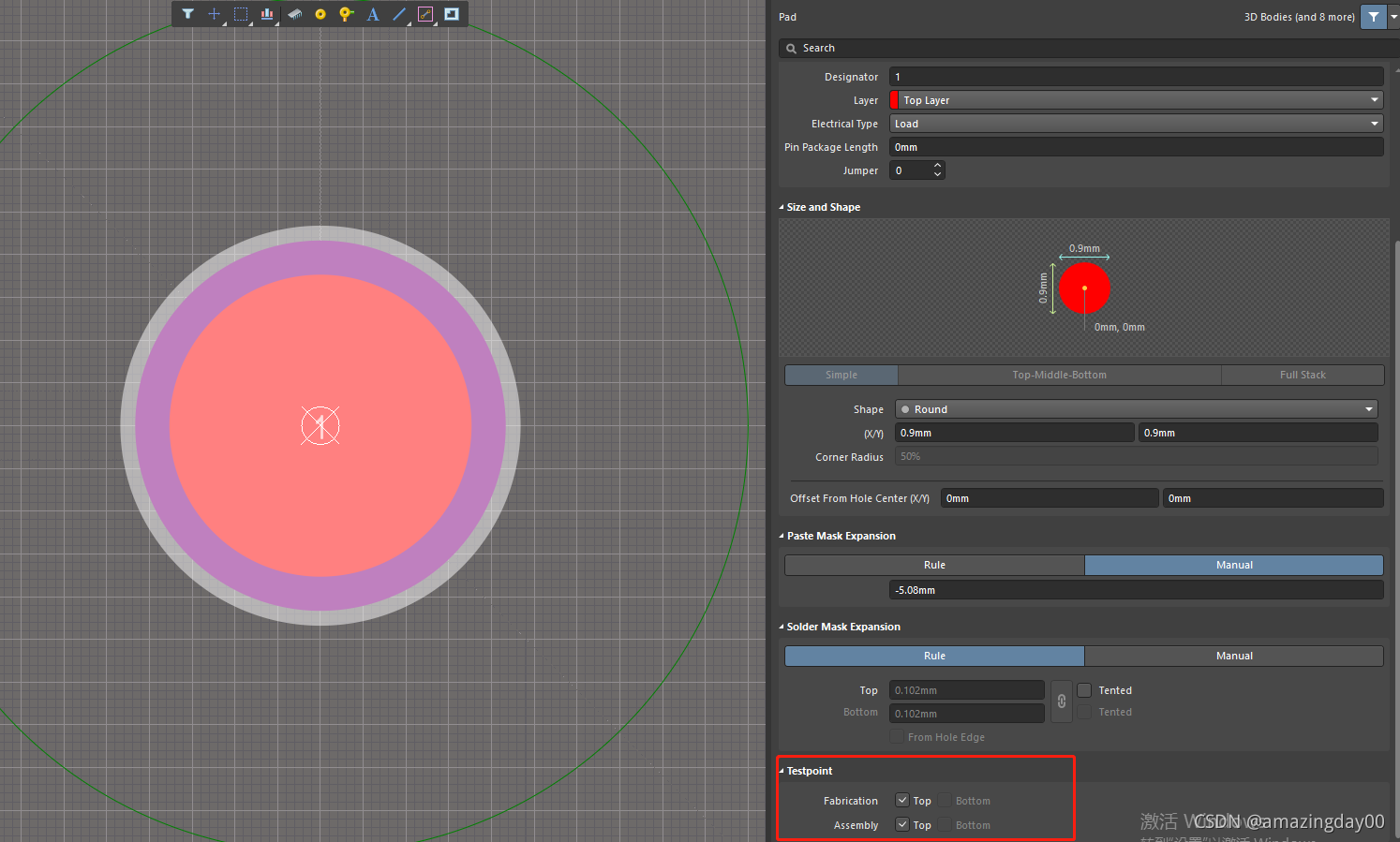

将要设置成测点的焊盘或者过孔的Testpoint属性勾选

设置好测试点的属性后,从原理图更新到PCB中,测点焊盘上会显示Fab Testpoint和Assy Testpoint字样(可通过View Configuration配置显示隐藏属性,默认快捷键L)

设置测试点规则



此步比较重要,根据自己测试点的大小,修改Size,Grid Tolerance等参数,否则后续Testpoint manager中会显示illegally 规则错误;同时测试点的间距也可在此设置(修改Min Inter-Testpoint Spacing参数)

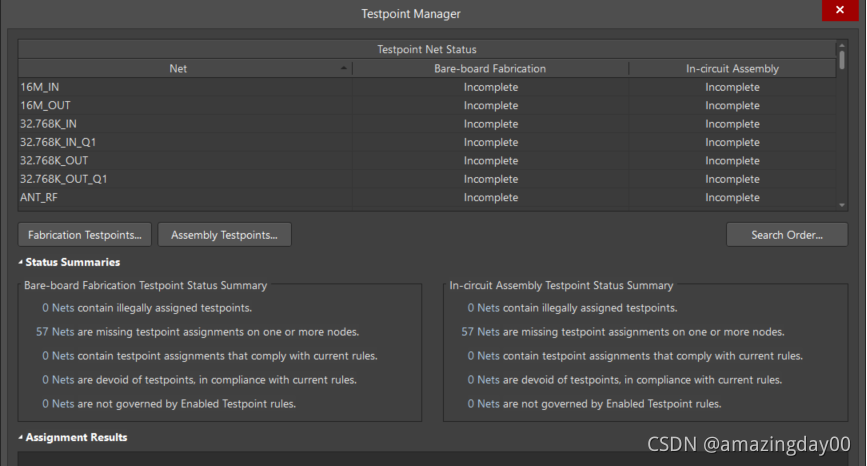

Managing Testpoints

 该功能在PCB编辑界面,Tools选项卡下面Testpoint Manager...

 Incomplete 表示该net没有测试点,complete表示该net有测试点覆盖,illegally表示违反测点设计规则;

Testpoint Manager界面可完整的显示整个工程中的电气网络的测点情况;

生成测试点报告

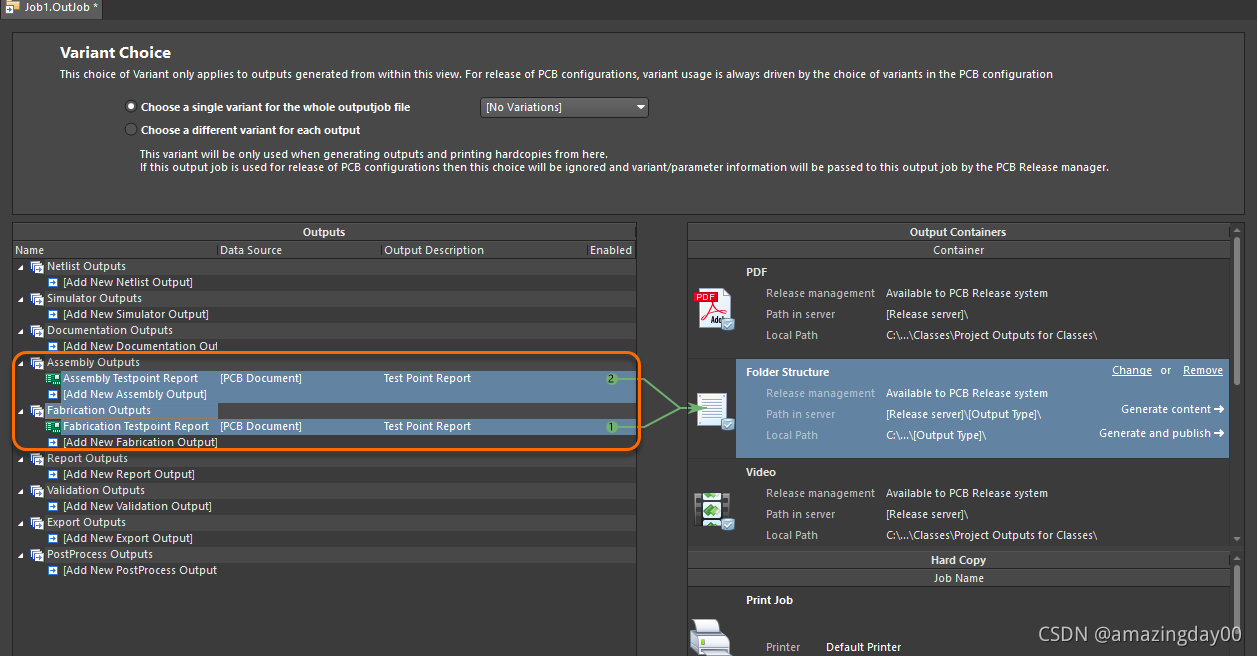

在Outjob工程中可输出测试点信息统计报告。
