导读

隐马尔科夫模型（HMM）是一个生成模型，求得是联合概率 $p (x, y) = p (x ∣ y) p (y)$ ，然后利用贝叶斯定理来求解后验概率 $p (y ∣ x)$ ：
$p(y|x)=\frac{p(x|y)p(y)}{\sum_{y^{\prime}}p(x|y^{\prime})p(y^{\prime})}$

它有三个基本的问题，给定一个观察序列 $O = O_{1},O_{2},O_{3}...O_{T}$ 和模型 $\mu=(A,B,\pi)$ ，求：

问题1：如何有效计算观察序列 $O = O_{1},O_{2},O_{3}...O_{T}$ 的概率 $P(O|\mu)$ ？ $\rightarrow$ 评价问题
问题2：如何寻找最佳的状态序列 $X = X_{1},X_{2},X_{3}...X_{T}$ ？ $\rightarrow$ 解码问题
问题3：如何训练模型参数 $\mu=(A,B,\pi)$ ，使得 $P(O|\mu)$ 概率最大？ $\rightarrow$ 模型参数学习，训练问题

HMM常用于解决序列标注问题，下面再说一下序列标注问题

序列标注问题的重点在于学习序列位置之间的关系，然后解码出最大概率标签路径。比如有K个可选标签，当输入序列长度为m时，那么就有 $K^{m}$ 条概率路径，序列标注问题是要从 $K^{M}$ 条概率路径中寻找到概率最大的那条路径。

NLP中常见的任务，如分词，词性标注，命名实体识别都属于序列标注问题。

案例：小明的一天

问题描述：小明每天会在朋友圈发一次自己当天的美食照片（但不发定位），如：
在这里插入图片描述
给定小明的5天朋友圈

Day	1	2	3	4	5
Food	烤鸭	米粉	饭	烤鸭	饭
Place (BJ/YN)	?	?	?	?	?

BJ：北京
YN：云南

根据小明朋友圈，猜小明当天在哪儿？

问题分析

由HMM的基本知识我们知道，要计算最大路径得分需要知道状态样本有哪些，观测样本有哪些，状态转移概率矩阵A以及发射概率矩阵B，下面一一分析：

状态样本：即隐含状态，本题有两个：BJ和YN
观测样本：即能看得到的状态，本题有三种：烤鸭、米粉和饭
状态转移概率：即隐含状态按时间顺序转移的概率，例如前一天在北京，今天到了云南，或者前一天在北京，今天还在北京等等。
发射概率：即由隐含状态对应观测状态的概率，例如在隐含层是北京的状态下，观测状态是烤鸭的概率（说通俗点就是在北京吃烤鸭的概率）
下面代码分别定义了各个参数（由于 $t = 0$ 时刻没有转移概率，故直接定义两个隐含状态的概率，即初始概率）。

# 状态的样本空间
state_set = ('BJ', 'YN')                           # 北京,云南

# 观测的样本空间
observation_set = ('烤鸭', '米粉', '饭')           # 每天吃的东西

# 起始的状态概率
start_probability = {'BJ': 0.6, 'YN': 0.4}         # 初始小明在北京或者在云南的概率

# 状态转移概率矩阵A:(可以画一个2×2的矩阵)
transition_probability = {
  'BJ': {'BJ': 0.3, 'YN': 0.7},                    # 今天在北京时,明天留在北京和去云南的概率
  'YN': {'YN': 0.2, 'BJ': 0.8},                    # 今天在云南时,明天去在北京和留云南的概率
}

# 状态->观测的发射概率矩阵B:(可以画一个2×3的矩阵)
emission_probability = {
  'BJ': {'烤鸭': 0.5, '米粉': 0.2, '饭': 0.3},     # 在北京时,吃各种食物的概率
  'YN': {'烤鸭': 0.1, '米粉': 0.5, '饭': 0.4},     # 在云南时,吃各种食物的概率
}

# 观测序列
# observation_seq = ["烤鸭", "米粉", "饭", "烤鸭", "饭"]         # 把朋友圈5天动态存成列表形式
# observation_seq = ["烤鸭", "米粉", "饭", "烤鸭", "饭"] * 4     # 列表里的内容重复4遍

方法1：暴力穷举法

思路：

穷举出所有可能的路径，有 $2^5 = 32$ 种情况
计算每条路径的得分（一共32种路径，就有32个得分）
取得分中最大值对应的路径即可

时间复杂度：O( $m^n$ )

m：地点的种类个数（BJ or YN）
n：发朋友圈的天数

解释：对于n天里的任何一天，小明呆的地方都有m种可能。

step1：穷举出所有可能的路径

def _all_sequence(unique_val_set, repeat):
    """
    形参params:
        unique_val_set: 一次实验，所有可能状态的集合(本实验只有"BJ","YN"两种可能)
        repeat: 实验次数(本实验是指发朋友圈的天数)
    实参return:
        paths:一个列表，存储的每个元素是一个路径，列表长度是所有可能路径个数

    exmaple:
        if：
            unique_val_set = ("A", "B")
            repeat = 2
        then:
            paths = [["A", "A"],
                    ["A", "B"],
                    ["B", "A"],
                    ["B", "B"]]
    """

    # 用的是迭代法(iterative method),每次往上一轮的每个结果里加当前的数字nums[i]
    paths = []                                              # 刚开始是一次实验也没做的结果
    for i in range(repeat):                                 # 从第1次做到第repeat次实验
        last_paths = paths                                  # 先把上次实验的结果赋值给last_paths
        paths = []                                          # reset一下本轮实验结果的路径列表

        if len(last_paths) == 0:                            # 第一次实验
            for val in unique_val_set:                      # 只有两种可能,要么是'A',要么是'B'
                a_path = [val]                              # 把[A]添加到a_path里
                paths.append(a_path)

        else:                                               # 不是第一次实验,假设last_paths = [A,B]
            for a_last_path in last_paths:                  # 取出上次实验后的每条路径last_paths=[A] or [B]
                for val in unique_val_set:                  # 再把unique_val_set里每种可能[A]or[B]加到上一次实验的每个结果里
                    a_path = a_last_path + [val]            # 例如val=[A],把[A]加到[A]里,把[A]加到[B]里; 又当val=[B],把[B]加到[A]里,把[B]加到[B]里;
                    paths.append(a_path)                    # paths = [[A,A],[B,A],[A,B],[B,B]]

        del last_paths                                      # 删除上次实验的结果

    return paths

思路（迭代法）：要得到n次实验的结果，首先要取出第n-1次的所有结果，再往里面添加当前的状态（or数字）

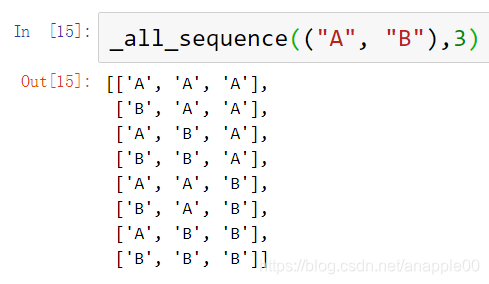

# 测试
paths = _all_sequence(("A", "B"), repeat = 3)                  # 所有可能的状态集合为"A"和"B"两种可能,一共发了3天的朋友圈
for path in paths:
    print(path)

得到所有可能的路径后，计算每条路径的概率（得分），取最大值即可

step2：计算每条路径的得分

如何计算路径得分？

e.g：
由观测状态`observation_seq = ["烤鸭", "米粉", "饭", "烤鸭", "饭"]`和所有路径`path = ["BJ", "BJ", "BJ", "BJ", "BJ"]`

可知得分为：P(第一天在北京) * P(在北京吃烤鸭) × P(从北京到北京) * P(在北京吃米粉) × P(从北京到北京) * P(在北京吃饭)...

  即得分socre = P(day1 in "BJ") * P("BJ" eat "烤鸭") × P(day2 in "BJ" | day1 in "BJ") * P("BJ" eat "米粉") ... × P(day5 in "BJ" | day4 in "BJ") * P("BJ" eat "饭")

其中：

计算P(day1 in “BJ”)的值时用到起始的状态概率；
计算4个P(dayN in “BJ” | dayN-1 in “BJ”)要用到状态转移概率矩阵A；
计算P(“BJ” eat “烤鸭”)要用到发射概率矩阵B；

def guess_places(observation_seq, state_set, start_probability, transition_probability,
                 emission_probability):

    """
    params:
        observation_seq：观测序列。||一个列表，列表元素是朋友圈的一个状态 ["烤鸭", "米粉", "饭", "烤鸭", "饭"]
        state_set：状态的样本空间。|| 朋友圈的所有可能的状态 ["BJ", "YN"]
        start_probability：起始的状态概率。
        transition_probability：状态转移概率
        emission_probability：发射概率

    return:
        (paths, scores)： 两个列表，对应所有可能的状态及其得分

        example:
            paths = [["A", "A"],
                     ["A", "B"],
                     ["B", "A"],
                     ["B", "B"]]
            scores = [0.5, 0.2, 0.1, 0.2]

            解释:0.5对应["A", "A"],0.2对应["A", "B"],0.1对应["B", "A"],0.2对应["B", "B"]
    """
    how_many_days = len(observation_seq)                                                   # 一共几天
    paths = _all_sequence(state_set, how_many_days)                                        # unique_set=state_set,repeat=days,得到所有可能的路径,从中找出概率最大的

    # 计算每条路径得分,分为两步: 1. 状态转移概率的得分; 2.得到observation_seq的发射概率得分
    scores = []                                                                            # 用于存放每条路径的得分
    for path in paths:                                                                     # 遍历2^{5}=32条路径里的每条路径
        for i, place in enumerate(path):                                                   # i是下标,place=BJ or YN
            if i == 0:                                                                     # 如果是第一天的话要用起始概率矩阵而不用状态转移概率矩阵
                score = start_probability[place] * \
                emission_probability[place][observation_seq[i]]                            # P(第一天在北京)*P(在北京吃烤鸭)

            else:                                                                          # 从第二天开始
                pre_place = path[i-1]                                                      # 得到前一天的地点
                score = score * transition_probability[pre_place][place] * \
                emission_probability[place][observation_seq[i]]                            # 得分=历史得分*状态转移得分*发射得分
                # transition_probability[pre_place][place]: 按字典的键值对方法取值的,不是列表

        scores.append(score)

    return (paths, scores)                                                                 # 返回"所有路径和所有得分"元祖,到时候用zip一组一组地取

在这里插入图片描述

import time
# 状态的样本空间
state_set = ('BJ', 'YN')                             # 北京，云南
# 观测的样本空间
observation_set = ('烤鸭', '米粉', '饭')             # 每天吃的东西
# 起始的状态概率
start_probability = {'BJ': 0.6, 'YN': 0.4}           # 小明 一般在北京或者在云南
# 状态转移概率
transition_probability = {
  'BJ': {'BJ': 0.3, 'YN': 0.7},                      # 今天在北京时，明天留在北京和去云南的概率
  'YN': {'YN': 0.2, 'BJ': 0.8},                      # 今天在云南时，明天去在北京和留云南的概率
}
# 状态->观测的发散概率
emission_probability = {
  'BJ': {'烤鸭': 0.5, '米粉': 0.2, '饭': 0.3},       # 在北京时，吃各种食物的概率
  'YN': {'烤鸭': 0.1, '米粉': 0.5, '饭': 0.4},       # 在云南时，吃各种食物的概率
}
observation_seq = ["烤鸭", "米粉", "饭", "烤鸭", "饭"]  # 朋友圈5天动态
# observation_seq = ["烤鸭", "米粉", "饭", "烤鸭", "饭"]*2

start_time = time.time()  # 开始时间
paths, scores = guess_places(observation_seq, state_set, start_probability,
                             transition_probability, emission_probability)
over_time = time.time()  # 结束时间


import numpy as np
print("spend time: {}s".format(over_time - start_time))
print("max score:{}".format(max(scores)))                                  # 返回最大的得分
print("the best path:{}".format(str(paths[np.argmax(scores)])))            # np.argmax(scores):返回得分最大路径的下标,再去paths里找

print("all paths number:{}".format(len(paths)))
# # 遍历所有路径，查看得分
# for path , score in zip(paths, scores):
#     print("path = {}, score = {}".format(str(path), score))

分析：
- 重复计算,如：
  - 计算完路径path = [A A B]的得分时，没有保存[A A]路径的得分；
  - 计算另一条路径path = [A A C]时，需重新计算过去计算过的局部得分；

方法2：动态规划之Viterbi算法

复杂度：O(n $×m2 \times m^2$ )
- m：地点的种类个数
- n：发朋友圈的天数
思想：
- “更优矛盾”：全局最优路径，必经过最优子路径。（点）
- “法网恢恢”：记录全部的最优子路经（线）
- “步步为营”：由 Start --> End 逐步“布网”。
  - 将一个求全局最优的问题
    转化为求n次、每次m个最优子路径问题
算法步骤
- 计算 S --> T1时刻的m个最优子路经得分
- 计算 S --> T2时刻的m个最优子路经得分
  - 如何计算？
    - m个中的每一个 S到T2的最优子路经，必定包含某一条S --> T1的最优子路经（已计算过并保存好，不必重新计算，与穷举法不同）
    - 只需在S->T1最优子路经得分的基础上，计算m次：T1的m个结点到T2某个结点的得分。复杂度：$ O(m * m) $
    - 从而获得S --> T2时刻的m个最优子路经得分
  - 如何保存路径？
    - 类似“站队报数”，每个结点都记住前一个节点。（第一个的为None）
- S --> T(1->n)。复杂度：$ O(n) $
- 总的时间复杂度：$ O(n*m^2) $

step1：利用Viterbi算法计算每条路径得分

def viterbi(observation_seq, states, start_p, trans_p, emit_p):
    '''
    形参params:
        observation_seq: observation_set: 观测序列,即朋友圈动态
        states: state_set: 隐藏状态:每一天有可能呆在的地点, BJ or YN
        start_p: start_probability
        trans_p: transition_probability
        emit_p:  emission_probability
    return
        result

        举例example:
        result {当前节点:(路径最高得分,来自的上一个节点)} = [{A:(0.1, None), B:(0.3, None)},   # T1时刻
                                                   {A:(0.04, B), B:(0.004, A)},      # T2时刻
                                                   {A:(0.0038, A), B:(0.009, B)}]    # T3时刻

        e.g:
        A:(0.04, B): 当前节点A,最高得分是0.04;上一个节点B(0.04是从A走到A和从B走到A二者得分较大值)
    '''
    result = [{}]                                                  # 存放结果dp,每个元素是一个字典,字典的形式 cur_state:(score, pre_state)
                                                                   # cur_state:当前状态; score:当前状态下的概率值; pre_state上一个状态
    # 计算第一个时刻
    for s in states:                                               # ('BJ', 'YN'),例如: result[0]["BJ"], 第[0]维key = "BJ"的结果
        result[0][s] = (start_p[s] * emit_p[s][observation_seq[0]], None) # 第[0]时刻状态s对应的value为: (起始状态的概率×发射概率, None).

    # t代表下标index
    for t in range(1, len(observation_seq)):
        result.append({})                                          # 准备t时刻的结果存放字典，形式同上

        # s代表字典的key,即当前的位置
        for s in states:                                           # 对于每一个t时刻状态s,获取t-1时刻每个状态s_pre的p,
                                                                   # 结合由s_pre转化为s的转移概率trans_p[s_pre][s]
                                                                   # 和s状态至obs的发散概率emit_p[s][observation_seq[t]]
                                                                   # 计算t时刻s状态的最大概率，并记录该概率的来源状态s_pre
                                                                   # max()内部比较的是一个tuple:(p,s_pre),max比较tuple内的第一个元素值
            result[t][s] = max([(result[t-1][s_pre][0]*            # result的第一维是哪一个时刻,s_pre指的是上一时刻的状态,第[0]维指的是得分,第[1]维是前一时刻的状态s_pre
                                 trans_p[s_pre][s] * emit_p[s][observation_seq[t]], s_pre)
                                for s_pre in states])              # t-1时刻m个状态

    return result

对于 $r e s u l t [t] [s]$ ，举一个例子，当t = 3时，分别求从start转移到 $t_3$ = A节点和 $t_3$ = B节点这两个值

result[3][A] = max([(result[2][A][0]* trans_p[A][A] * emit_p[A][observation_seq[3]], A),(result[2][B][0]* trans_p[B][A] * emit_p[A][observation_seq[3]], B)]) # 即比较当前时刻为A时，上一时刻s_pre分别等于A或B的较大值

# 状态的样本空间
state_set = ('BJ', 'YN')                    # 北京,云南

# 观测的样本空间
observation_set = ('烤鸭', '米粉', '饭')    # 每天吃的东西

# 起始的状态概率
start_probability = {'BJ': 0.6, 'YN': 0.4}  # 小明一般在北京或者在云南

# 状态转移概率矩阵A
transition_probability = {
  'BJ': {'BJ': 0.3, 'YN': 0.7},             # 今天在北京时,明天留在北京和去云南的概率
  'YN': {'YN': 0.2, 'BJ': 0.8},             # 今天在云南时,明天去在北京和留云南的概率
}

# 状态->观测的发射概率矩阵B
emission_probability = {
  'BJ': {'烤鸭': 0.5, '米粉': 0.2, '饭': 0.3},  # 在北京时,吃各种食物的概率
  'YN': {'烤鸭': 0.1, '米粉': 0.5, '饭': 0.4},  # 在云南时,吃各种食物的概率
}

observation_seq = ["烤鸭", "米粉", "饭", "烤鸭", "饭"]  # 朋友圈5天动态
# observation_seq = ["烤鸭", "米粉", "饭", "烤鸭", "饭"]*200

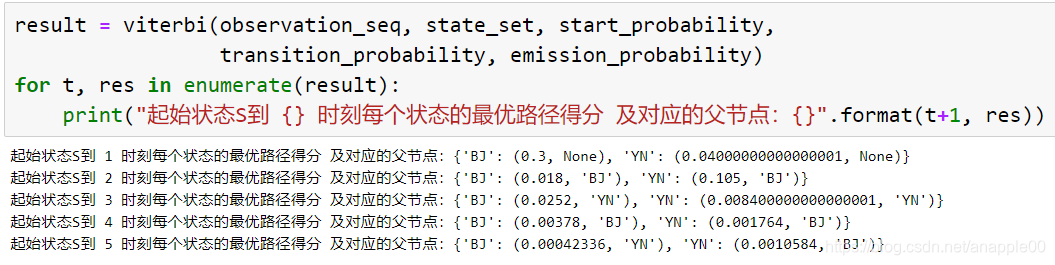

# 测试并输出结果
result = viterbi(observation_seq, state_set, start_probability,
                 transition_probability, emission_probability)
for t, res in enumerate(result):
    print("起始状态S到 {} 时刻每个状态的最优路径得分 及对应的父节点：{}".format(t+1, res))

在这里插入图片描述

step2：从所有最优子路径中回溯出全局最优路径

def _get_best_paths(result):                                         # 回溯,找到全局最优解
    """
    params:
        result: like [{}], 每一个字典的形式是 state:(p, pre_state), p is path_score
    """
    best_path = []

    last_dict = result[-1]                                           # 取到t5时刻的最终结果{'BJ':(0.00042336,'YN'),'YN':(0.0010584,'BJ')}


    sorted_list = sorted(last_dict.items(), key = lambda last_dict:last_dict[1], reverse = True)  # last_dict.items(): 返回(键:值)元祖数组
                                                                     # 并按第[1]维排序,即(0.00042336,'YN')或(0.0010584,'BJ')

    last_state, (final_score, pre_state) = sorted_list[0]            # sorted_list[0] = 'YN':(0.0010584, 'BJ')
    best_path.append(last_state)                                     # 把'YN'压到best_path里

    for i in range(len(result)-2, -1, -1):                           # 此时pre_state = 'BJ',拿到上一时刻t3中找pre_state
        best_path.append(pre_state)
        dict_ = result[i]                                            # result[3] ={'BJ':(0.00378,'BJ'),'YN':(0.001764,'BJ')}
        pre_state = dict_[pre_state][1]                              # 找到'BJ'对应的pre_state = 'BJ'

    best_path.reverse()                                              # 因为压入的顺序是从后往前,即从t5到t1压入的,所以最后还得倒过来

    return best_path, final_score

测试

start_time = time.time()
# time.sleep(1)
result = viterbi(observation_seq, state_set, start_probability,
                 transition_probability, emission_probability)

best_path, final_score = _get_best_paths(result)
over_time = time.time()

print("spend time: {}s".format(over_time - start_time))
print("best path:{}".format(str(best_path)))
print("max score:{}".format(final_score))
