变压器绕组变形测试仪:频响法与传统绕组变形测试的区别及操作指南

一、变压器绕组变形测试的核心价值

在电力系统中，变压器是能量传输的核心枢纽。其绕组如同人体的心血管系统，一旦发生变形（如扭曲、鼓包、匝间短路等），将直接影响电力传输效率甚至引发安全事故。

根据国家电网统计，绕组变形导致的变压器故障占比高达 35%。因此，定期对变压器绕组进行健康诊断，已成为保障电网稳定运行的关键环节。

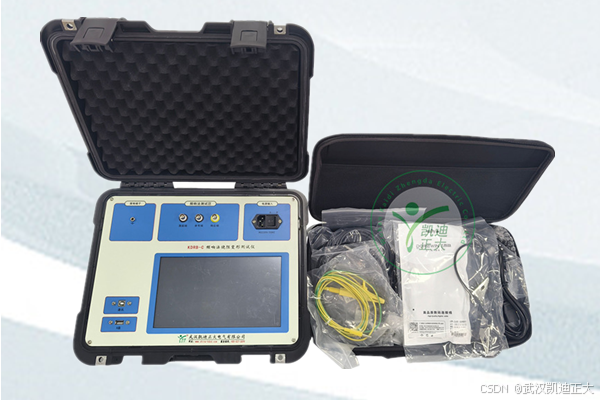

图片版权：武汉凯迪正大电气有限公司

二、频率响应试验 vs 绕组变形试验：本质差异解析

1. 频率响应试验：绕组的 "指纹图谱"

原理：通过注入 1kHz-2MHz 的扫频信号，测量绕组在不同频率下的阻抗特性曲线

核心价值：建立绕组的基准频响特性数据库

技术特点：

• 32 位 ARM 处理器 + DDS 频率合成技术，实现 0.001% 的频率精度
• 16 位高精度 A/D 采样，动态范围达 - 120dB~+20dB
• 支持 Y 型、Yn 型、Δ 型等多种接线方式

2. 绕组变形试验：故障的 "CT 扫描"

原理：对比不同时期的频响曲线差异，通过相关系数分析判断变形程度

分级标准：

• 正常绕组：RLF≥2.0 且 RMF≥1.0 且 RHF≥0.6
• 轻度变形：1.0≤RLF<2.0 或 0.6≤RMF<1.0
• 严重变形：RLF<0.6 或 RMF<0.6

创新点：

• 支持 2D/3D 图形对比，可 360° 旋转查看曲线特征
• 自动生成符合 DL/T911 标准的专业分析报告

三、KDRB-C 频响法测试仪实操指南

1. 测试前准备

接线规范：

• 红色夹子接激励端，绿色夹子接响应端
• 铁芯接地端子必须可靠连接（建议使用专用接地线）
• 测试电缆屏蔽层需与变压器外壳等电位连接

参数设置：

• 终止频率可选 100kHz/600kHz/1MHz/2MHz
• 接线位置区分高、中、低压侧
• 接线方式匹配变压器绕组结构（如 Yn 型需特别注意中性点连接）

2. 测试流程详解

graph TD
A[初始化设备] --> B[新建测试任务]
B --> C{选择测试类型}
C -->|频响法| D[参数设置]
D --> E[三相绕组测试]
E --> F[实时曲线监测]
F --> G[数据存储与分析]

3. 数据分析技巧

横向对比：同一变压器不同绕组间的曲线相似度分析

纵向对比：同一绕组不同时期的特征变化追踪

智能诊断：

• 低频段（1kHz-100kHz）关注绕组电感变化
• 中频段（100kHz-600kHz）分析绕组电容分布
• 高频段（600kHz-2MHz）检测匝间绝缘状态

四、开启新篇章

频响法通过扫频信号分析绕组阻抗特性，能有效识别绕组变形程度；阻抗法则侧重低频段特性对比。

实操中需严格遵循接线规范：确保铁芯可靠接地，屏蔽层等电位连接，避免外部干扰。测试前需充分放电并退磁，分接开关置于标准位置。

仪器操作要点包括：自检时短接夹子验证频响基线，阻抗测试注意电源选择与负载匹配。数据处理时需关注不同频段特征变化，结合相关系数综合判断。

你是否在实际操作中遇到过特殊案例？欢迎在评论区分享你的经验与见解，让我们共同探讨绕组变形测试技术的前沿应用！

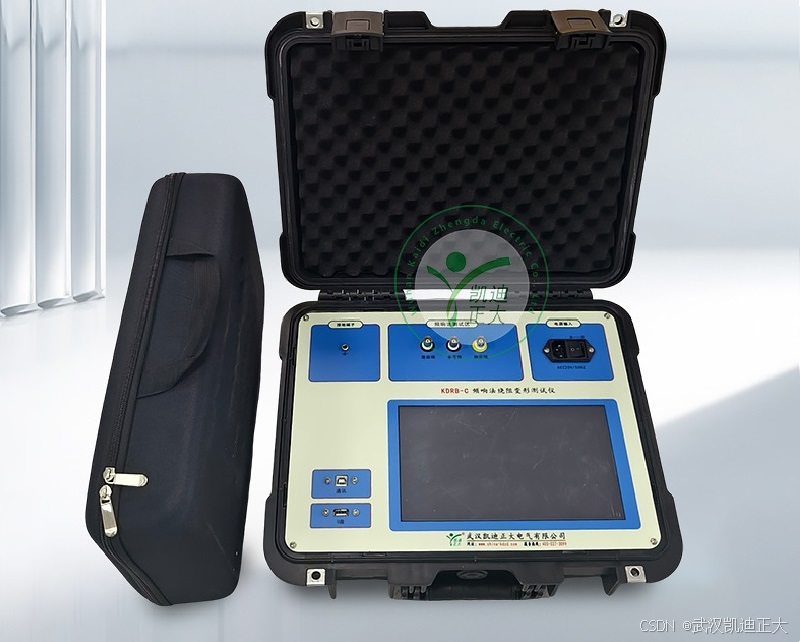

图片版权：武汉凯迪正大电气有限公司
