在智能电网建设中,输电线路的工频参数(如正序电容、零序阻抗等)直接影响电力系统的稳定性和继电保护装置的整定精度。
传统测试方法面临强电场干扰、接线复杂等难题,本文将以KDGXG-I 型测试仪为例,从工作原理、参数解读到实操指南,带您全面了解这一电力测试领域的黑科技。
一、工作原理:如何突破强电场干扰?

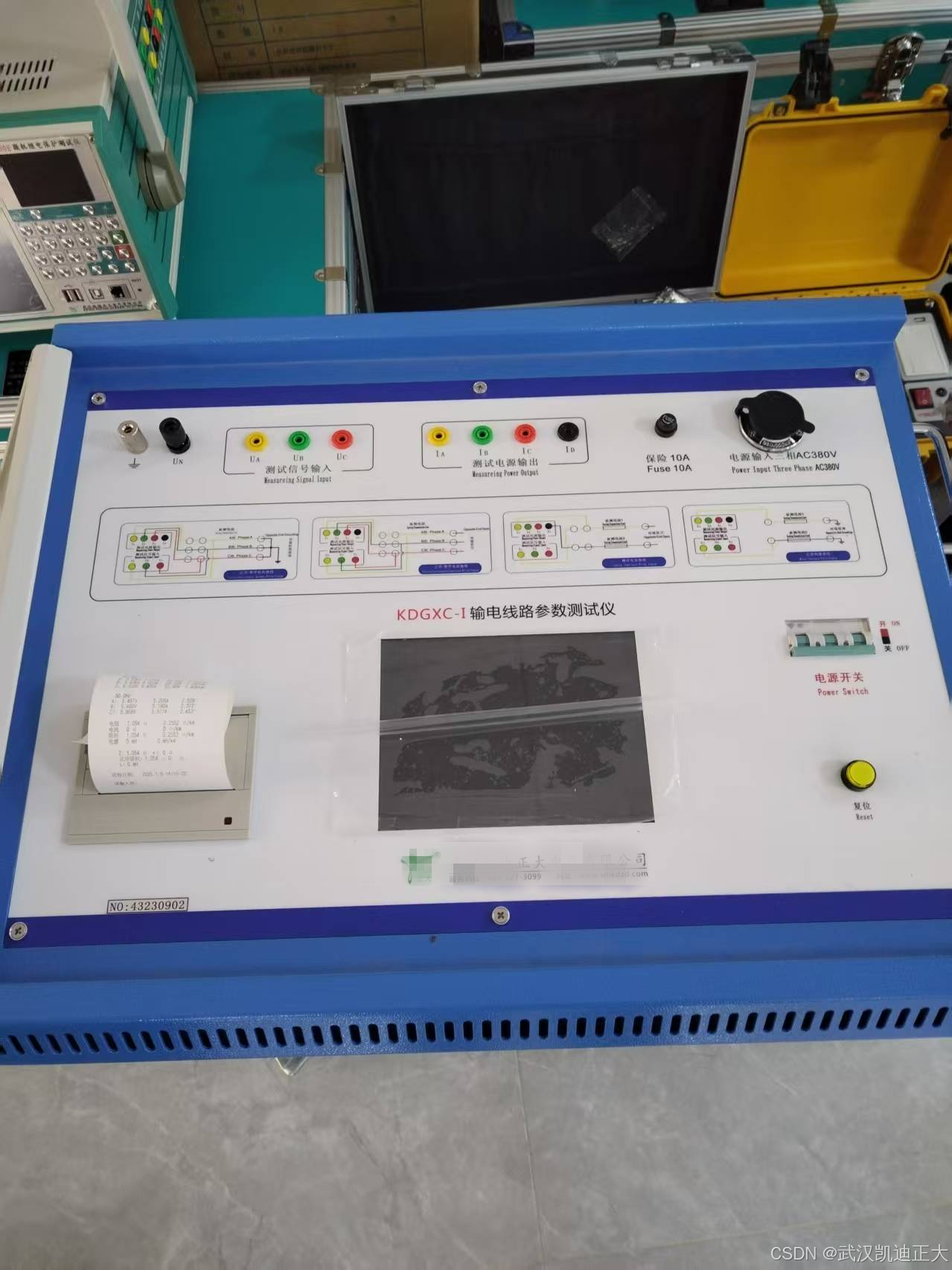

KDGXG-I 采用双频智能变频技术,如同为仪器配备了 "降噪耳机":
- 变频电源模块:输出 47.5Hz/52.5Hz 异频信号,避开工频干扰
- 智能阻抗匹配:基于内置单片机实时计算阻抗角,实现测试信号与线路参数的动态匹配
- 多维度抗干扰设计:纵向感应电压 < 350V、干扰电流 < 40A 时仍能保持 1:10 的信噪比
其工作流程可简化为:
三相AC380V输入 → 变频电源模块 → 可控滤波电路 → 被测线路
→ 信号采集单元 → 数字信号处理 → 参数计算输出

二、参数解读:从基础概念到工程应用
理解输电线路参数的物理意义,是优化电网设计的关键:
参数类型 | 物理意义 | 典型值范围 | 工程影响 |
---|---|---|---|
正序阻抗 | 每相单位长度对正序电流的阻碍作用 | 0.1-400Ω/km | 影响线路损耗和电压降落 |
零序阻抗 | 三相电流同相位时的等效阻抗 | 1-10 倍正序阻抗 | 决定接地故障电流大小 |
正序电容 | 相间及对地电容的综合效应 | 0.1-50μF/km | 影响充电无功功率 |
互感电抗 | 相邻线路间电磁耦合强度 | 0.1-100mH/km | 引发跨线故障干扰 |
耦合电容 | 平行线路间静电耦合量 | 0.01-1μF/km | 影响工频感应电压 |
参数转换示例:
将正序阻抗虚部转换为电感值:
三、实操指南:三步完成专业级测试
(一)接线准备
1.安全第一:测试前必须将被测线路本端可靠接地(通过地刀或接地棒)
2.接线方式:
- 正序电容测试:对端开路,本端分接三相电源端
- 零序阻抗测试:对端短接接地,本端注入三相平衡电流
- 相间参数测试:UN 端悬空,采用单相注入法
(二)软件操作
1.干扰预检测:自动测量背景噪声电压电流
2.智能升压:支持手动 / 自动模式,最高输出 200V
3.双频测量:自动完成 47.5Hz 和 52.5Hz 双频数据采集
4.结果分析:实时显示阻抗模值、相位角、容抗 / 感抗换算值
(三)数据处理
1.单位换算:自动完成千米值转换(如正序电容 μF/km)
2.相量分解:基于三角函数计算实部 / 虚部:
3.存储管理:建议分组存储,对比历史数据,识别设备老化趋势
(四)典型故障处理
1.数据异常排查:
- 检查接地是否可靠(干扰电压 > 350V 时需加强接地)
- 确认线路对端状态(开路 / 短接接地是否符合测试类型)
- 检查测试线接触是否良好(建议使用除锈锉刀处理接点)
2.极端场景应对:
- 强电场环境:启用双频交替测量模式
- 低阻抗线路:切换至 5A 大电流输出模式

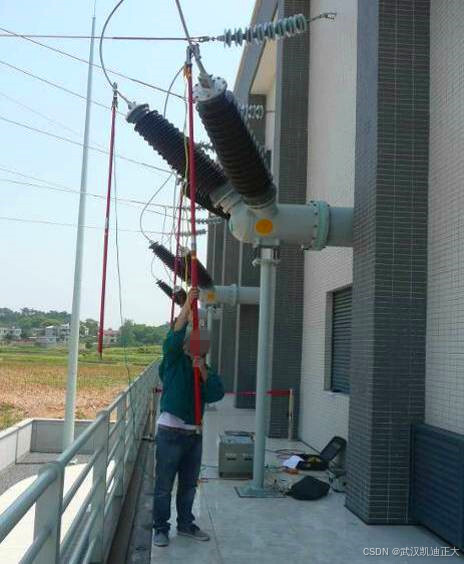

- 复杂接线:使用绝缘棒辅助连接(如下图所示)

四、进阶技巧:提升测试精度的 5 个秘诀
- 接地优化:确保接地电阻 < 5Ω,使用独立接地体
- 引线处理:测试线采用屏蔽双绞线,长度控制在 50 米内
- 干扰抑制:当干扰电压 > 350V 时,启用多级滤波算法
- 温度补偿:环境温度变化 > 10℃时,重新校准基准值
- 多频验证:对比 50Hz 工频数据,确认异频测试有效性
五、智能测试技术推动电力行业数字化转型
在智能电网与新能源并网的双重驱动下,输电线路参数测试正经历从传统人工操作向智能化、高精度的跨越。本文所述的一体化测试技术通过以下三方面推动行业升级:
- 抗干扰技术突破:异频电源与数字滤波的结合,使测试精度在复杂电磁环境中仍能保持 ±1.5% 以内
- 效率革命:从传统人工接线 3 小时到智能测试 20 分钟,显著缩短基建调试周期
- 数据资产化:自动存储的测试数据为电网数字孪生建模提供关键基础参数
随着物联网与边缘计算的发展,未来测试设备将具备更强大的实时数据分析能力。掌握现代测试技术,不仅能保障电网安全运行,更能为新型电力系统的规划设计提供数据支撑。
(本文仅作技术探讨,相关设备参数请以厂商最新资料为准)
