雷电冲击测试仪:技术参数、操作与故障诊断

一、引言

在电力设备绝缘测试领域,雷电冲击电压发生器是模拟极端电压环境,以测试设备的耐压能力和绝缘性能。这类测试仪广泛应用于电力设备、家用电器、医疗器械等多个领域。

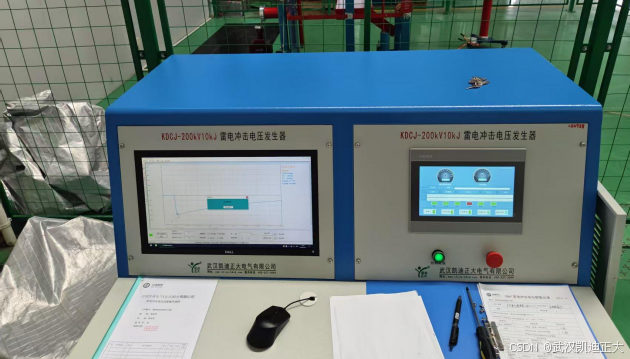

图片版权:武汉凯迪正大电气有限公司

本文以KDCJ-200kV10kJ为例,解析其技术参数、操作流程及故障诊断方法。

二、核心技术参数
1. 标称电压:200kV(雷电冲击全波)
2. 标称能量:10kJ(2 级串联结构,单级 100kV/5kJ)
3. 充电电源:±100kV DC,30mA 恒流输出
4. 波形控制:
  • 全波:1.2μs±30% 波前时间,50μs±20% 半峰值时间
  • 截波:2-6μs 可调,时间偏差≤0.1μ
三、波形控制技术
1. 参数调节策略
  • 幅值控制:通过调节充电电压(0-100kV)实现 0-200kV 输出,精度达 ±1%
  • 极性切换:通过高压硅堆换向实现正 / 负极性输出,支持自动交替测试
  • 波形优化:采用弹簧压接式无感电阻,确保接触阻抗 < 5mΩ,抑制波形毛刺
2. 智能控制系统
  • IGCS-2020 型 PLC 控制器
  • 光纤通信抗干扰,实现控制室与高压区的安全隔离
  • 恒流充电算法,电压稳定度 0.5%
  • 截波时延电子调节(2-6μs),时间偏差≤0.1μs

四、负载特性与波形优化
1. 等效电路模型

输出端等效为冲击电容 C₀(0.5μF)与负载电容 C_L(试品 + 分压器 + 杂散电容)的并联。根据双指数函数分析:

                            U\left ( t \right )=U_{0}\cdot \left ( e^{-t/\tau _{1}} -e^{-t/\tau _{2}}\right)

其中\tau _{1}≈C₀・R_f(波头时间常数),\tau _{2}≈(C₀+C_L)・R_t(波尾时间常数)。

2. 负载匹配技术

高阻抗负载:需增加调波电容补偿,防止波形畸变
低阻抗负载:通过退耦电感隔离,确保 8/20μs 短路电流波形
容性负载:采用多级 RC 网络分压,抑制电容效应引起的波形平滑现象

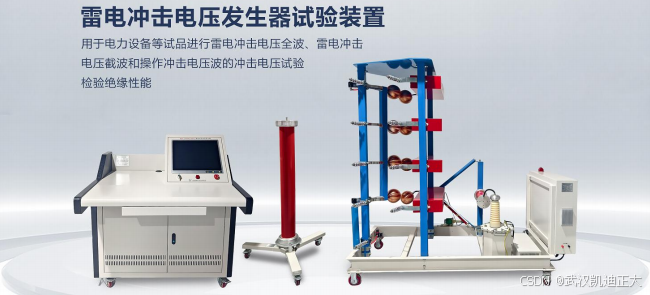

图片版权:武汉凯迪正大电气有限公司
五、操作及故障解析
1. 系统搭建
  • 分压器配置:200kV/800pF 弱阻尼电容分压器(分压比 21.9:1)
  • 截波装置:150mm 半球间隙,支持 2-6μs 电子延时触发
  • 测量设备:泰克 TDS3032B 示波器(1GHz 采样率)+ KDMS-6000 分析软件

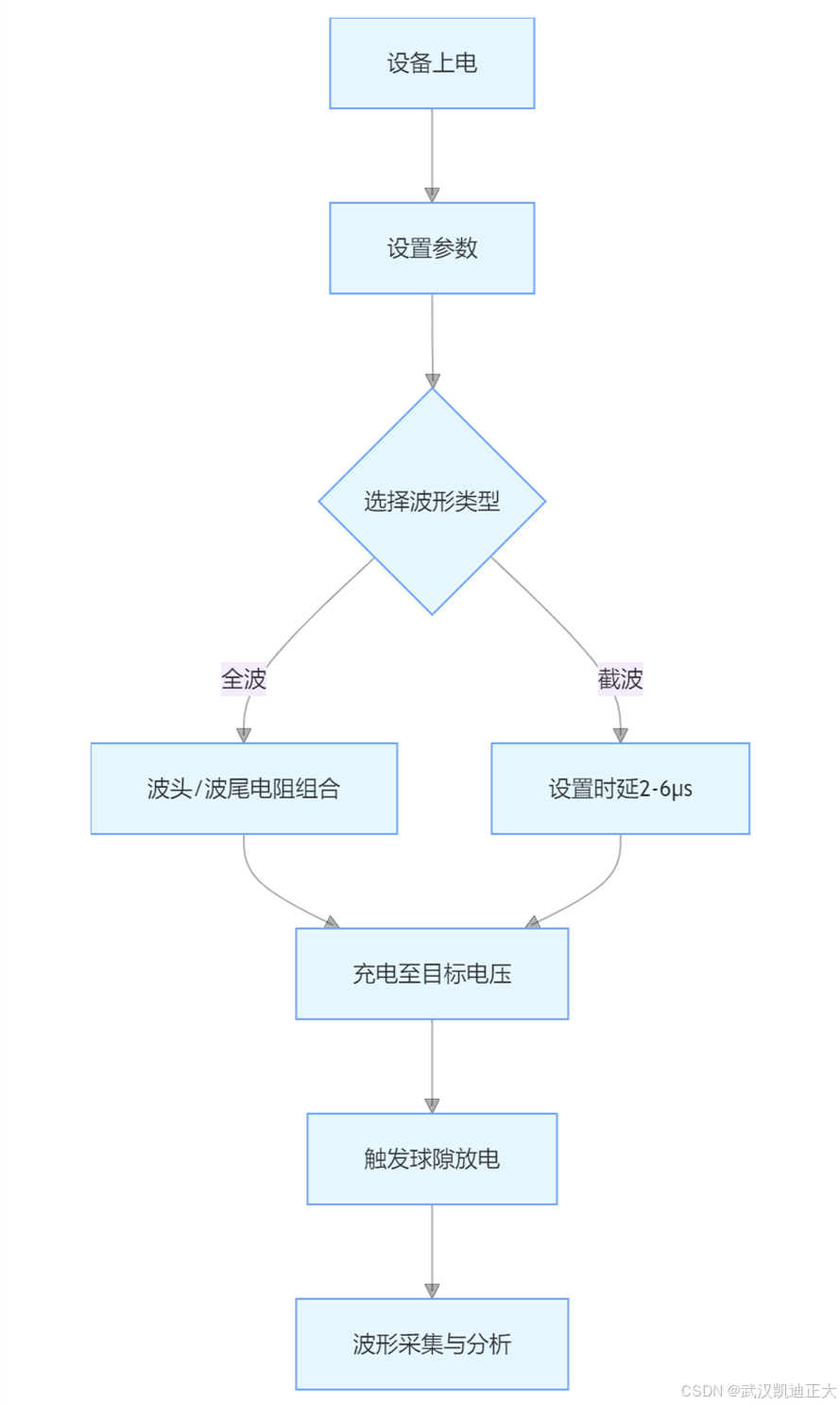

2. 典型试验步骤

3. 操作注意事项
  • 充电电压超过 80% 额定值时,建议间隔时间≥3 分钟
  • 截波试验需预热设备 30 分钟,确保时延精度
  • 每次放电后强制等待 5 分钟,电容残余电压降至 50V 以下
4. 常见故障代码解析
代码故障现象可能原因解决方案
E01充电失败电源缺相 / 接地不良检查 380V 输入,重新连接接地线
E03波形失真调波电阻接触不良清洁端子,扭矩扳手紧固至 10N・m
E05截波不同步触发脉冲幅值不足检查脉冲放大器输出(15kV/100ns)
E07电压偏差 > 3%分压器校准失效重新校准分压比(参考 JJF (鄂) 22-2015)

雷电冲击电压发生器作为电力设备绝缘测试的 “雷电模拟器”,其技术演进始终与能源行业发展紧密相连。作为电力工业的 “安全守门员”,雷电冲击电压发生器的每一次技术突破,都在为电网的可靠性与能源的可持续发展注入新动能。让我们共同期待,在智能电网与新能源革命的浪潮中,这一关键设备将如何书写更璀璨的篇章。

(本文基于典型测试仪型号,均为个人经验解读,实际应用需参照具体设备手册)
