【51单片机16*16LED点阵(显示图像)学习总结】

51单片机16*16LED点阵显示图像—笑脸

利用STC89C51的单片机开发板16*16点阵模块（独立）+开发资料、电路图+4个74HC595芯片+取模软件+c语言编程实现笑脸显示。

一、 学习思路—基于STC89C51单片机（A7）

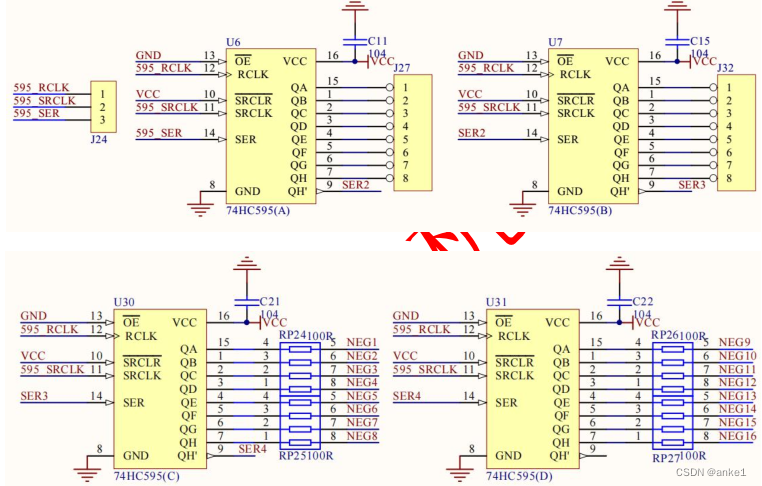

1. 电路图详情 ；

1. STC89C51（A7）版本的单片机各模块独立，还需要用的是4片74HC595芯片。

1. 74HC595芯片特点是8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。

   三态：8位串行输入、 8位串行或并行输出、 存储状态寄存器。
   移位寄存器和存储器是分别的时钟。


2. 74HC595有三态，SER（数据输入）、SRCLK（移位寄存器时钟）和RCLK（锁存器时钟），且SER/SRCLK和RCLK均需要连接到51I/O引脚上，这里将SER连接到 P0-3，SRCLK连接到P0-5和RCLK连接到P0-4引脚。

3. 74HC595(A)、74HC595(B)、74HC595©、74HC595(D)四个芯片由QH非相互连接

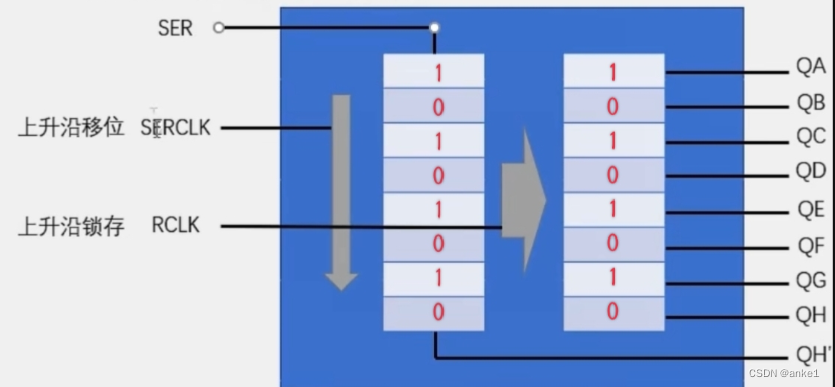

   SER负责数据输入，第一个数据通过SER输入，通过SRCLK移位到QA，第二个数据通过SER输入，通过SRCLK移位时，原来第一个SER输入的数据QA被移位到QB,第二个数据就进入到QA中以此类推。 直至74HC595(A)中 QA-QH的8位被填满。这是第一个8位对应74HC595(A)，当有第二组8位数据传入的时候，第一组8位中的74HC595(A)也会被移位到74HC595(B)中，并且依次类推。 这样74HC595A/B/C/D四个芯片依次被依次传入8位数据。

4. 具体为：通过SER口输入串行的数据，当SRCLK有上升沿信号时，数据就往下移一位，当数据满了8位时，给RCLK上升沿信号时，8位数据就锁存到QA~QH，QH’连接到下一片74HC595，继续拓展16位、32位…，这里只是3线拓展到8线，QH’就不用接了。这样单片机通过3个I/O口连接74HC595，输出4*8=32位数据

2. 独立模块的接线和验证；

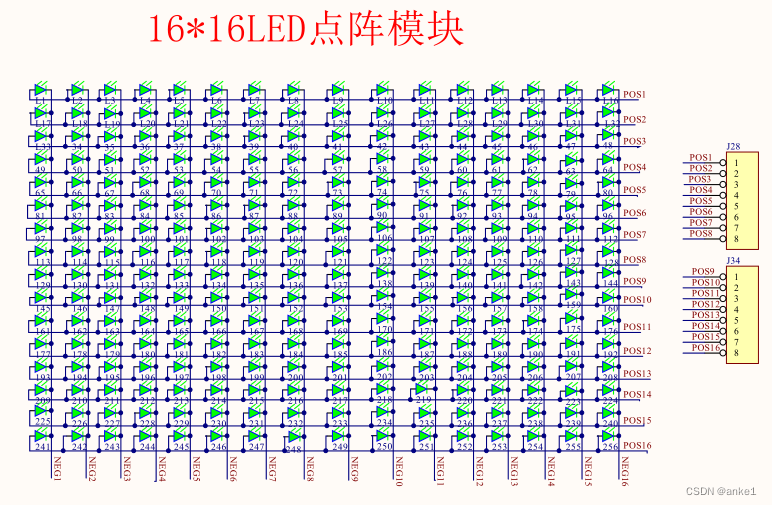

STC89C51（A7）版本各模块独立，所以使用时需要接线使用。根据电路图显示 U6/U7分别连接J27和J32，这里需要强调一下，电路图中的现实不一定正确，所以需要验证连接是否正确！需要注意！！！本实验J10连接J34、J27连接J28，现实是正极。QA–QH为低到高位

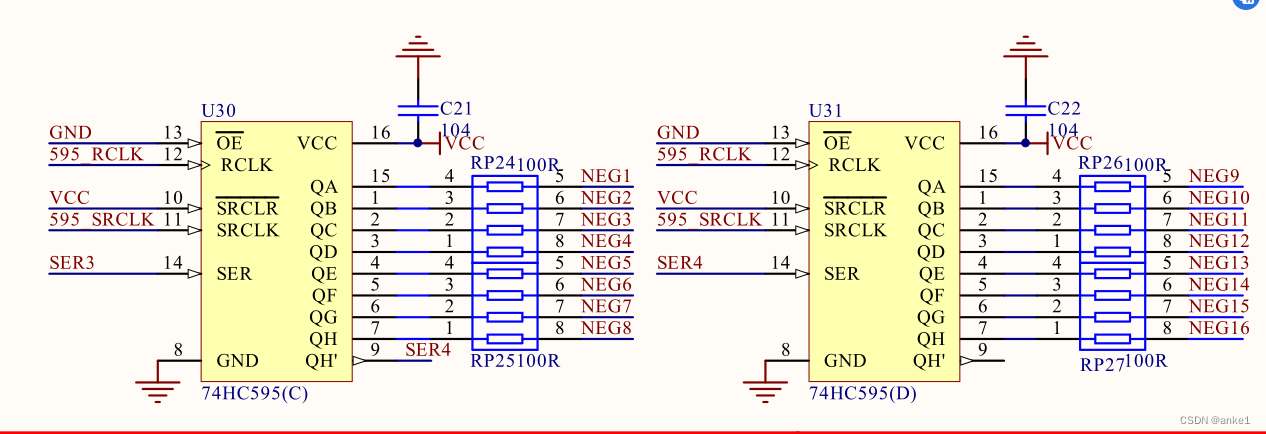

C/D芯片显示为NEG，所以为阴极。
74HC595程序：

void _HC595_DATA(u8 dat1, u8 dat2, u8 dat3, u8 dat4)
{

	u8 i  = 0;
	RCLK  = 0;
	SRCLK = 0;
	 for(i=0; i<8; i++)
	{

		SER = dat4 >> 7;
		dat4 <<= 1;
		SRCLK = 0;
		SRCLK = 1;
	}
	for(i=0; i<8; i++)
	{

		SER = dat3 >> 7;
		dat3 <<= 1;
		SRCLK = 0;
		SRCLK = 1;
	}
	for(i=0; i<8; i++)
	{

		SER = dat2 >> 7;
		dat2 <<= 1;
		SRCLK = 0;
		SRCLK = 1;
	}
	for(i=0; i<8; i++)
	{

		SER = dat1 >> 7;
		dat1 <<= 1;
		SRCLK = 0;
		SRCLK = 1;
	}
	RCLK = 0;
	Dately_10us(10);
	RCLK = 1;
	}

3. 取模软件进行取模（横向取模）

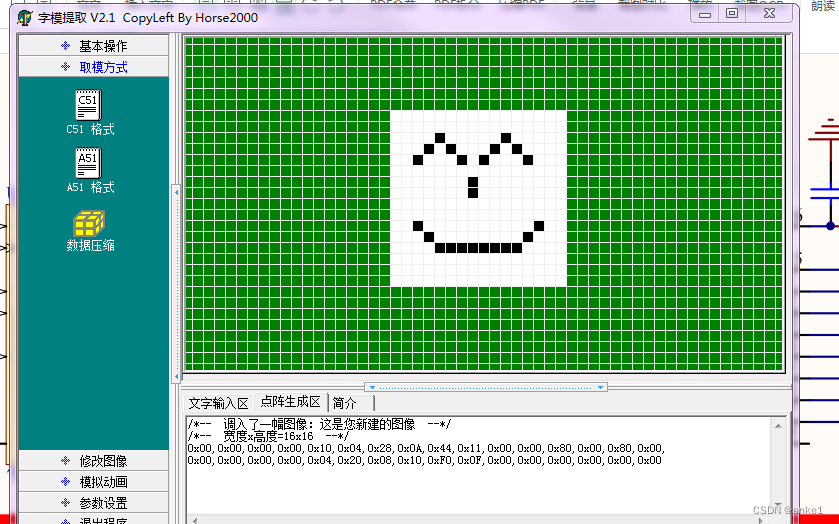

取模软件取模方法：取模方向——横向取模，字节倒序，取模方式——C51格式，取出的字模样式如图:

数组我们用U8别名变量保存下来：(横向取模两两对应— —)
后续使用的时候需要取反

u8 _hc595_xiaolian_L[32] = {

	0x00,0x00,0x00,0x00,0x10,0x04,0x28,0x0A,
	0x44,0x11,0x00,0x00,
