RJ45网口连接器LED灯焊接后灯不亮的原因分析及处理建议

         Hqst盈盛（华强盛）电子导读：RJ45网口连接器LED灯焊接后灯不亮，今天就和大家一起做原因分析，并提出一些处理建议，供参考

         当 RJ45 网口连接器 LED 灯焊接后不亮时，制程工程人员（I59I372O163）经过分析可能有以下原因：

一、首先分析LED 灯本身是否有问题

1. 损坏：LED 灯在焊接前可能就已经损坏。可以用万用表的二极管测试功能（或者直接用电子）检查 LED 的正负极是否导通，若不导通则可能损坏。
2. 极性接反：LED 是有极性的，如果焊接时正负极接反，灯也不会亮。检查 LED 的引脚标识，确保正确连接，外观相同的RJ45网口LED灯极性不同就是不同型号的产品，这点选型时就要特别注意。

3.

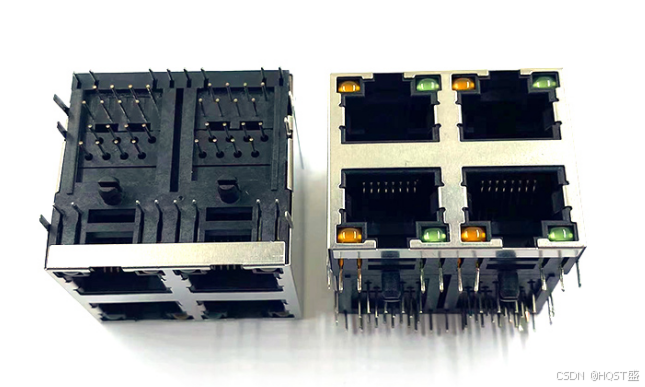

   万兆（10G）集成网口N1159A01B-GY/G0B对应JT4-1108HL

二、PCB板焊接过程造成的LED灯不亮

1. 虚焊：可能在焊接过程中，焊锡未能与引脚充分接触，导致电路不通。检查焊接点是否光滑、饱满，有无裂缝或松动。
2. 短路：焊接时若焊锡过多或不小心使不同引脚连接在一起，会造成短路。使用万用表检查是否有短路情况。

3.

   空包弹（不带变压器）E2259A01A-GOB

三、电源问题

1. 未供电：检查电源线路是否连接正确，是否有电压输出。可能是电源模块故障或线路断开。
2. 电压不足：如果电源提供的电压低于 LED 灯的工作电压，灯也不会亮。使用万用表测量电源输出电压是否符合要求。

四、电路设计问题

1. 限流电阻问题：如果电路中没有合适的限流电阻，可能会导致 LED 灯电流过大而损坏，或者电流过小而不亮。检查限流电阻的阻值是否正确。
2. 其他元件故障：电路中的其他元件如电容、电感等如果出现故障，也可能影响 LED 灯的正常工作。逐一检查相关元件是否正常。

        通过以上步骤的检查，可以找出 RJ45 网口连接器 LED 灯焊接后不亮的原因，并采取相应的解决措施，但由PCB板焊接引起的LED 灯不亮会比较复杂，下节专题讲解焊接原因引起的RJ45网口连接器LED灯不亮原因分析及处理措施，敬请期待......

        综上情况，网通设备有关工程师在产品生产时如何管控网口座/RJ45网口连接器LED灯不亮还需要多方面做综合分析和相应处理...

      对网络变压器硬件设计与应用有兴趣的朋友，硬件/软件设计界的朋友，欢迎留言交流...........
