​网络变压器的主要电性参数与测试方法（3）

Hqst盈盛（华强盛）电子导读：网络变压器的主要电性参数与测试方法（3）..

       今天我们就一起再来看看网络变压器的2个主要电性参数与它的测试方法哈，相信对没有专业的测试设备的使用网络变压器用户会有一定的协助....

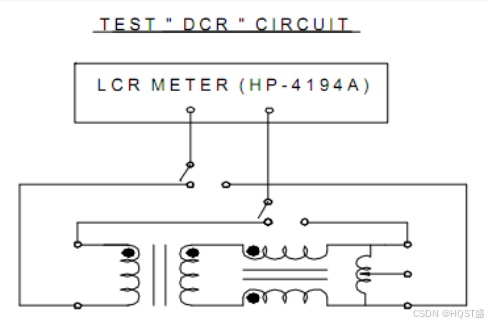

1. 直流阻抗（DCR） 良好的DCR值设定可以验证产品是否有短路，断路与空焊胡情况。

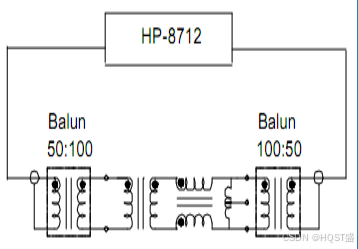

    2. 插入损耗（Insertion loss）: 是指输入与输出讯号的电压比：Insertion Loss=20Xlog(V1/V2)，其单位为dB,并以“-”来表示衰减，V1为插入变压器后输出端的电平，V2是未插入变压器时输出端电平。此参量用以衡量插入变压器后对传输信号的影响，越小越好。理想的网络变压器其Insertion Loss应趋近与零。

       以上为测量网络变压器直流阻抗（DCR）和 插入损耗（Insertion loss）的方法，仅供参考，谢谢！下图为HQST常用款商业级48PIN千兆双口网络变压器H84801S,  可参照以上方法进行测试....
