扩展两路uart使用SC16IS752IPW方案

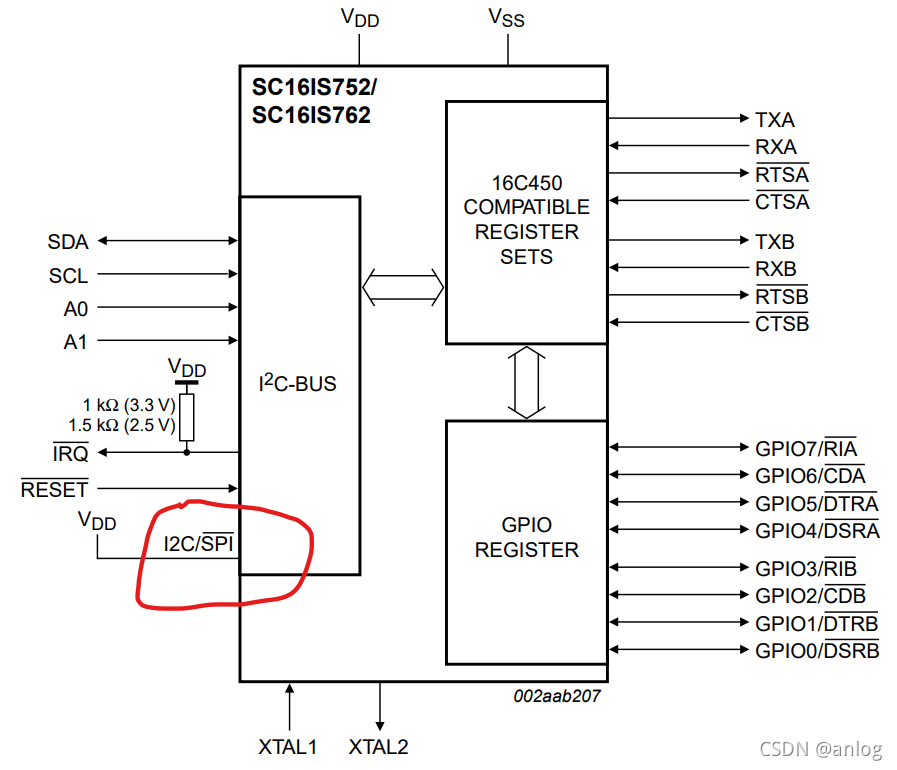

可以使用i2c扩展也可以使用spi扩展

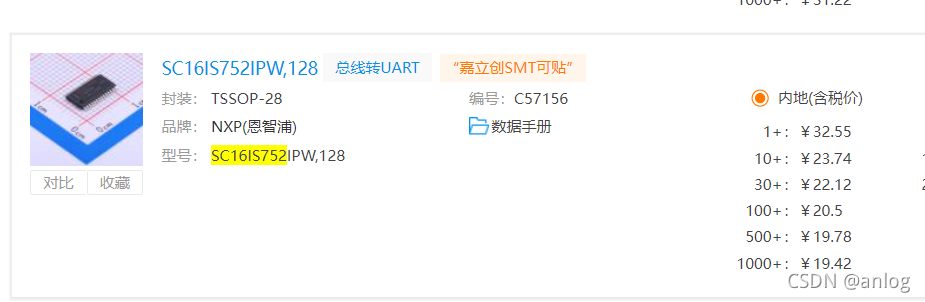

价格参考

应用参考原理图

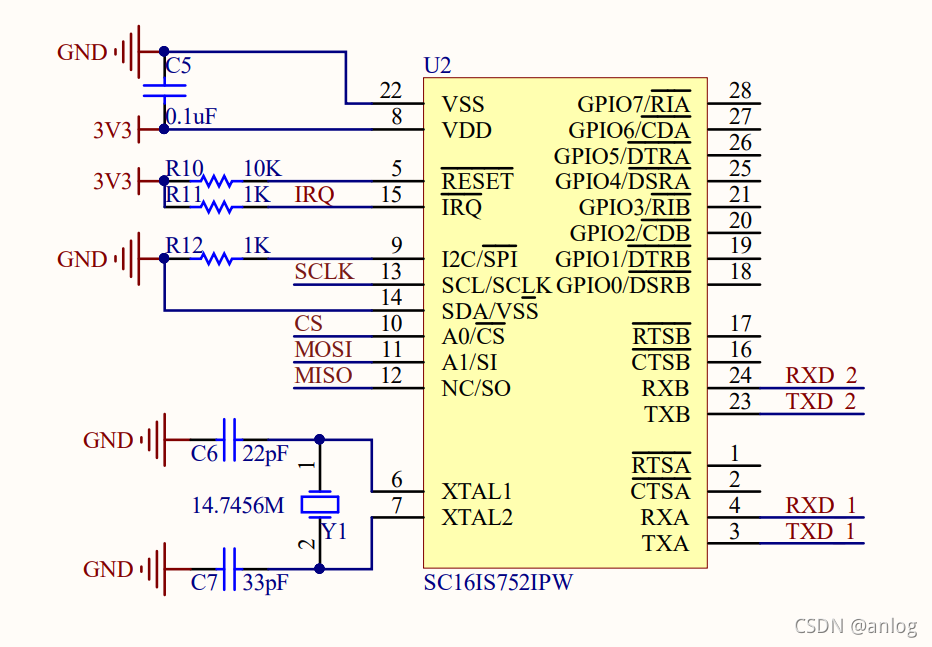

 sip参考原理图（微雪的hat）

注意：晶振使用的是14.7456M，晶振的两个电容容量也不一样

手册上的晶振比较低，所支持的波特率比较低。

不能5v工作

实现性能（低速率晶振不能实现高速率）

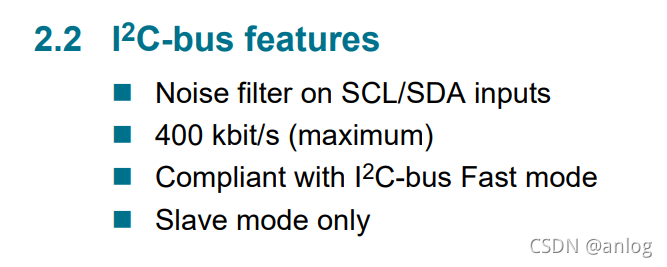

i2c通信速率

i2c地址（最多可以扩展16片，与ads1115多片并联一样扩展多片）

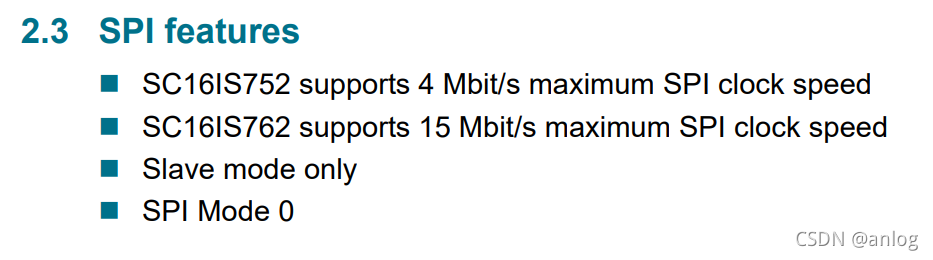

spi通信速率

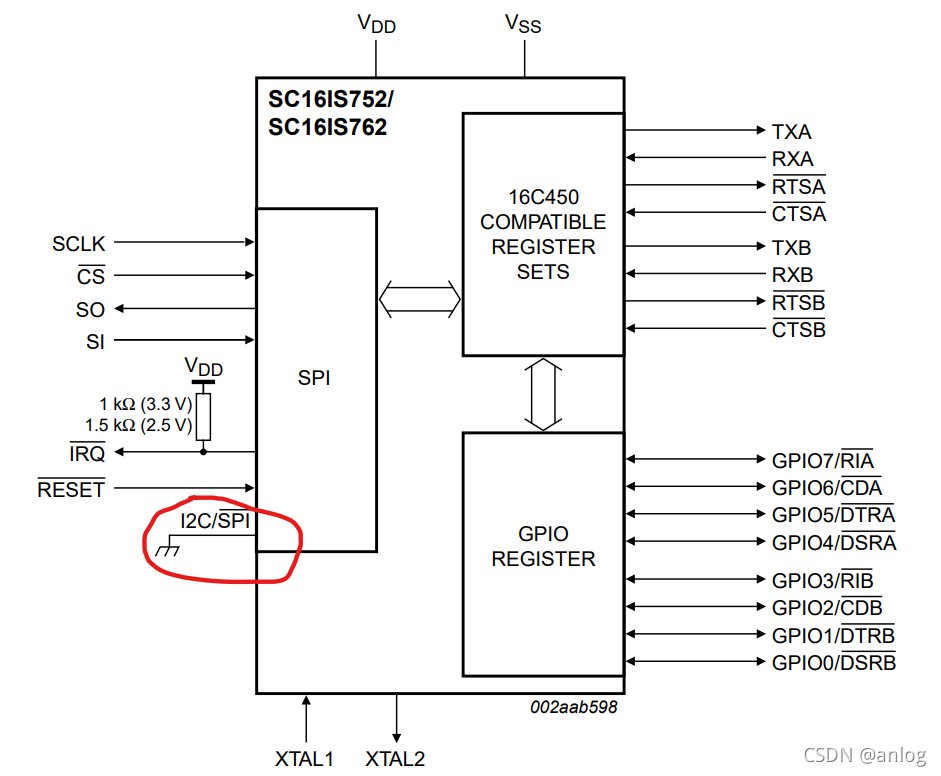

i2c描述原理图描述

spi原理图描述

配套隔离方案

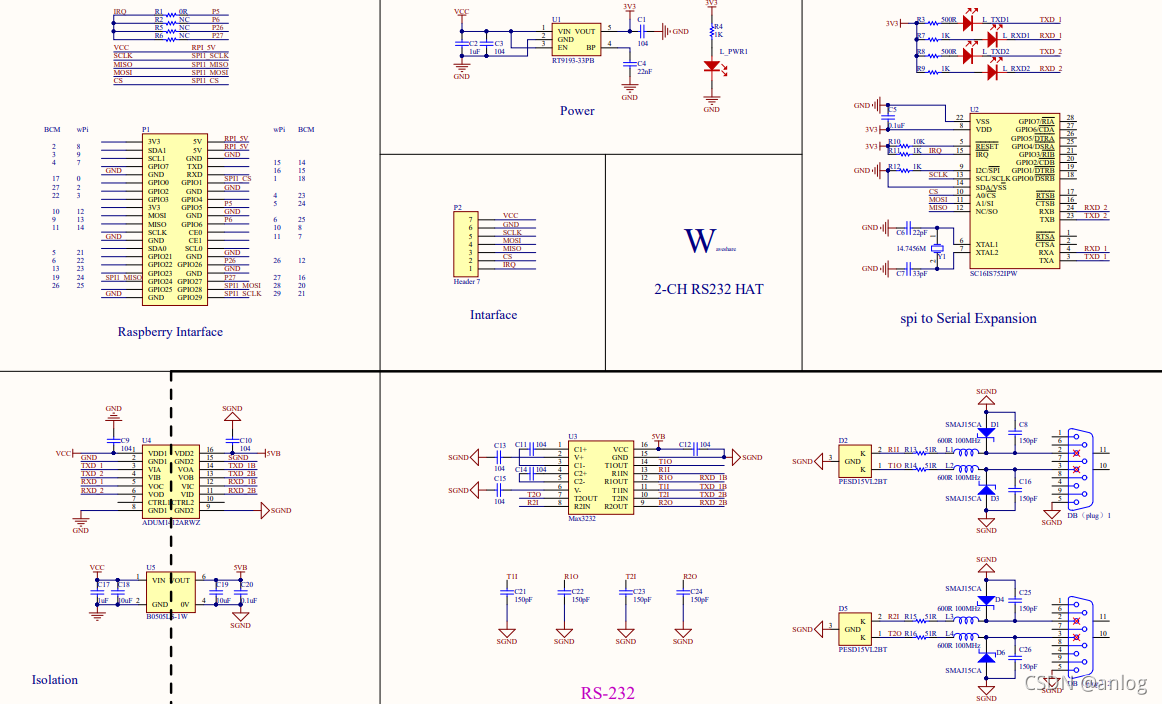

微雪的hat完整原理图

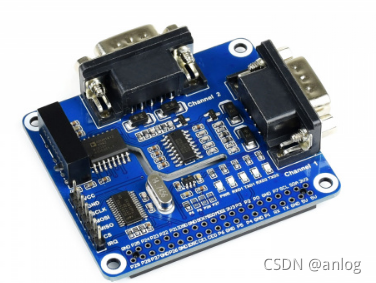

实物图

参考程序（微雪）

waveshare/2-CH-RS232-HAT (github.com)https://github.com/waveshare/2-CH-RS232-HAT微雪参考网址

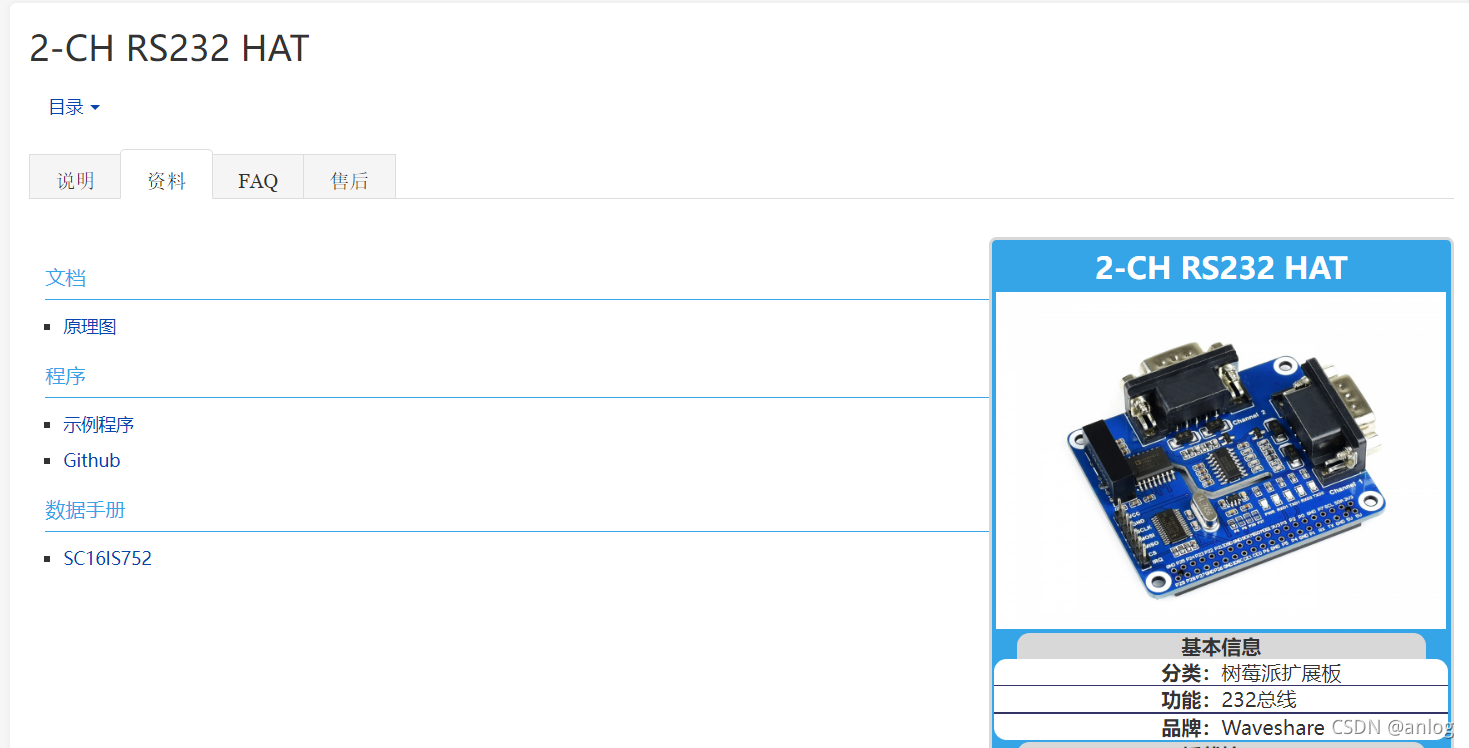

2-CH RS232 HAT - Waveshare Wikihttps://www.waveshare.net/wiki/2-CH_RS232_HAT

特此记录

anlog

2021年11月13日
