超低静态功耗低电压升压电路

已于 2023-04-09 21:54:42 修改
阅读量960 收藏 3
点赞数
分类专栏： 元器件原理图 文章标签： 单片机 嵌入式硬件 超低静态功耗低电压升压电路
于 2023-04-09 21:32:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/anlog/article/details/130048295
版权

低电压升压电路

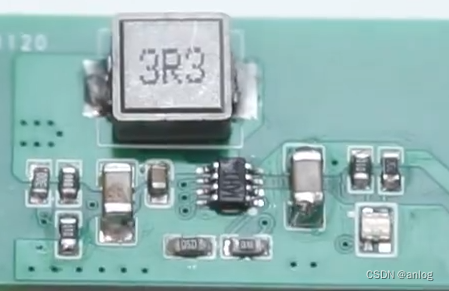

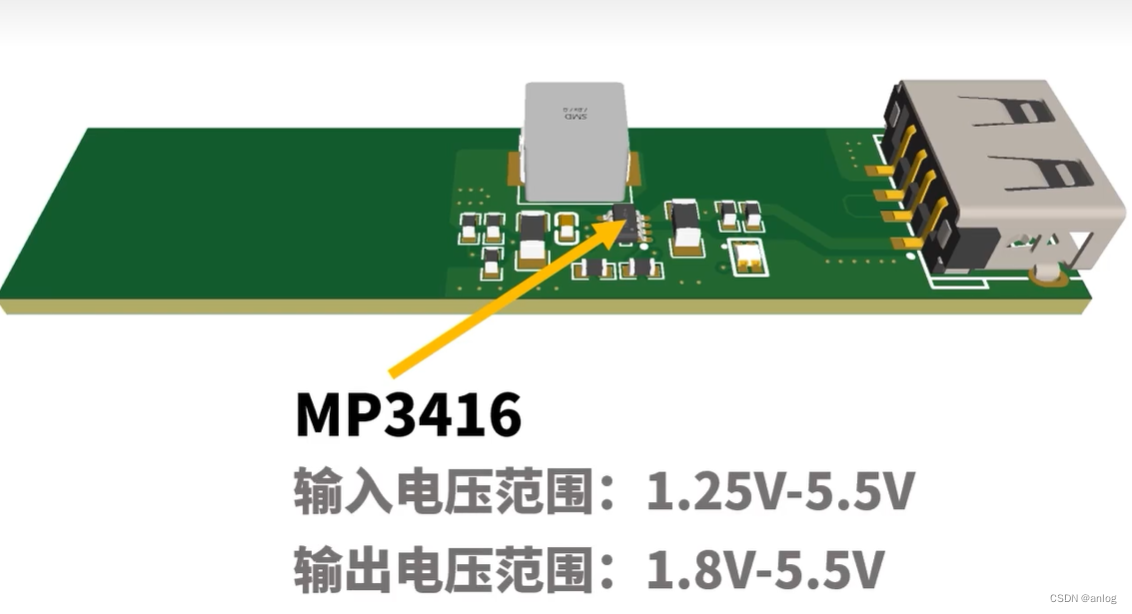

实物图

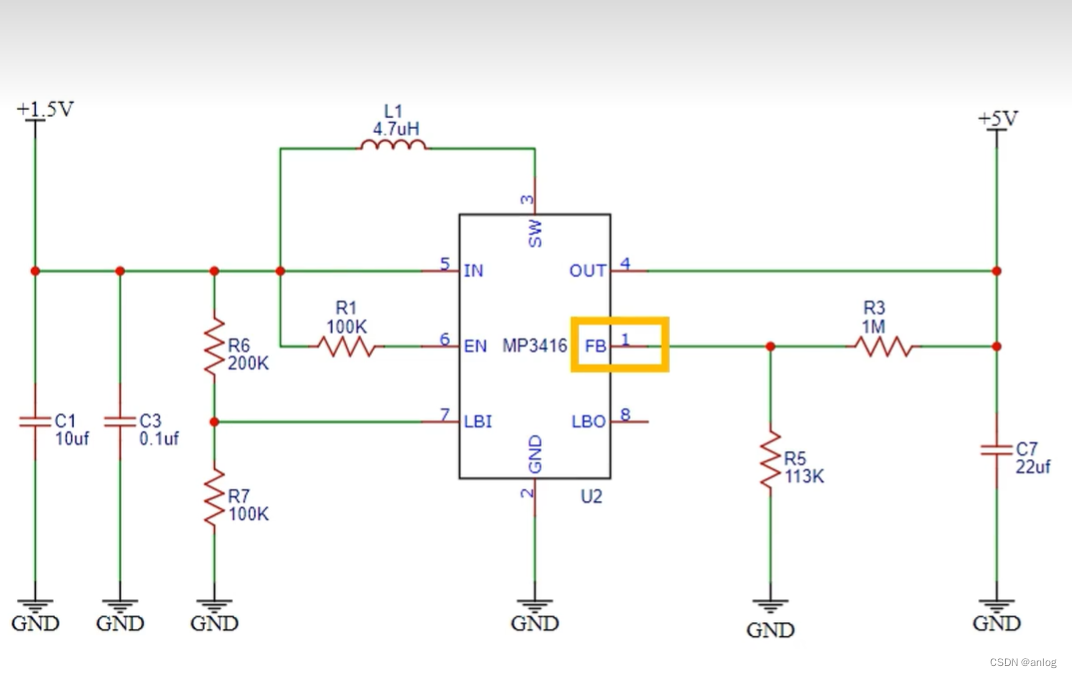

原理图如下

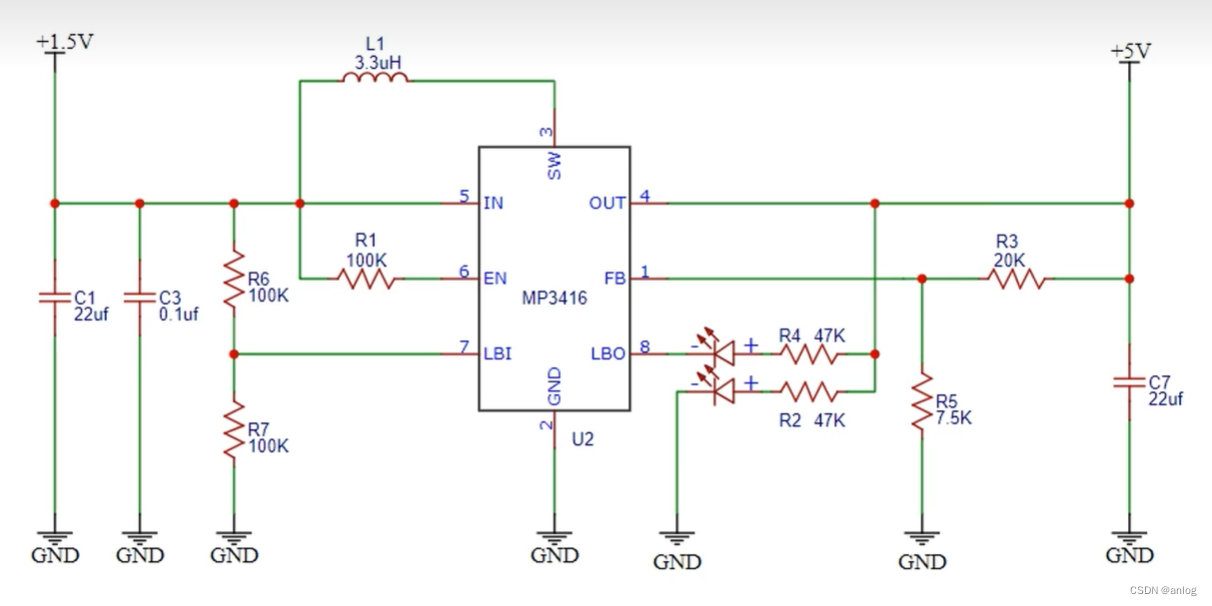

完整的电路原理图（带输出 报警指示灯）

 注意此电路输出电流较小，比较适合用于单片机供电电路。

优势：极低静态电流

 信息来源参考    （视频评论区有好多参考型号值得尝试）

这个电路可以把你的柠檬升压到5V_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV14i4y1o79k/?spm_id_from=333.999.0.0&vd_source=e821a225c7ba4a7b85e5aa6d013ac92e

特别感谢孙老师的视频，有机会看到的同学请多多关注孙老师的视频。

特此记录

anlog

2023年4月9日
