NXP TJA1040, TJA1042, TJA1050 TJA1051, TJA1057, TJA1044, TJA1055区别

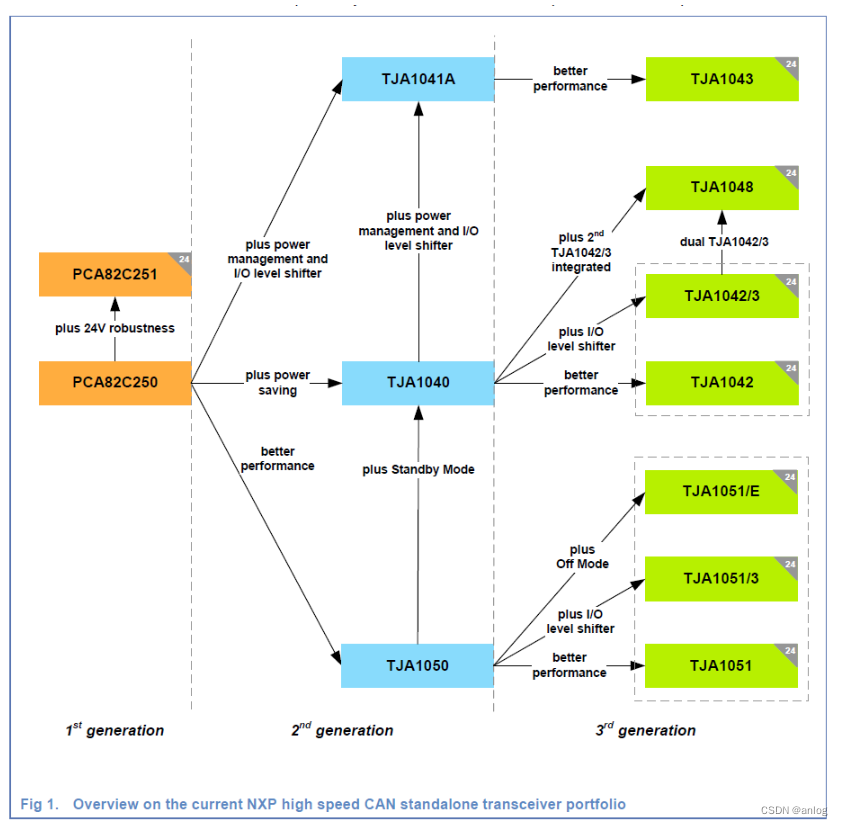

• 历史关系

1. PCA82C250和PCA82C251是属于NXP第一代 CAN PHY（CAN物理层收发器）；
2. TJA1050, TJA1040和TJA1041是属于NXP第二代CAN PHY；
3. TJA1051 42 48 43是属于NXP第三代CAN PHY；
4. 而TJA1044 57是针对新能源车市场属于新推出用于替换TJA1042 51的，更适合于12V电池供电系统。



•  功能区别

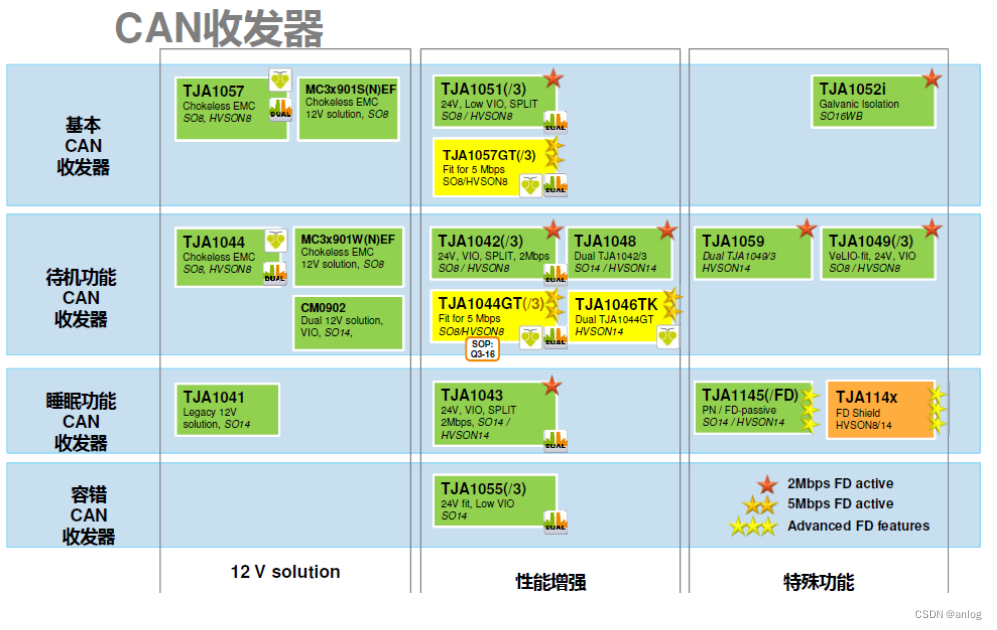

TJA1051 57是基本CAN PHY，TJA1044 42是在基本CAN收发器基础上多带待机模式（standby mode）的CAN PHY，TJA1043是CAN待机模式基础上多带睡眠模式（sleep mode）的CAN PHY。

待机模式可以配合MCU做CAN收发器的低功耗（CAN PHY为50uA~90uA级别功耗，MCU不断电），睡眠模式可以配合带使能引脚LDO做到更低功耗（CAN PHY为50uA~90uA级别功耗，MCU断电）。

TJA1055是容错CAN（FT CAN，或称低速CAN）收发器，TJA1051 52 44 42 57都是高速CAN（HS CAN，或称高速CAN）收发器。这里的低速，高速CAN是针对CAN收发器而言，而非主机厂通常描述的高速CAN网络，低速CAN网络。FT CAN与HS CAN的物理层定义是不一样的，FT CAN即使只有一根线（CANH或CANL），一样可以实现通讯，不过现在用的比较少。详细资料可以参见 高速CAN、低速容错CAN、单线CAN三者比较-CSDN博客文章浏览阅读5.1k次，点赞5次，收藏45次。高速CAN、低速容错CAN、单线CAN三者比较_单线canhttps://blog.csdn.net/baobingji/article/details/122990968

• 系统环境

不同CAN PHY支持的供电系统

供电电池	CAN PHY PN
12V	TJA1044
	TJA1057
24V	TJA1051
	TJA1042

• 3V 5VMCU支持

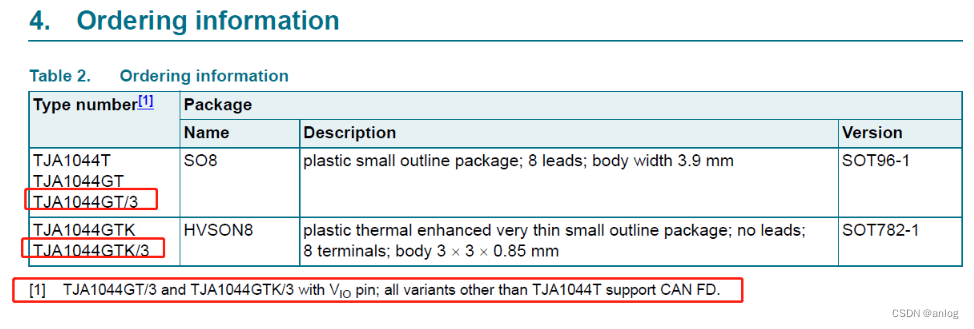

datasheet的ordering information一般都有针对子型号的描述，除了封装不一样，还有的带有“/3”字样（3V版本），这个是针对3V MCU设计的，3V CAN PHY会有一个Vio引脚接LDO，通过Vio调节实现与MCU通讯的串口电压（TX RX）。3V版本一般兼容5V MCU，即Vio接5V LDO，或者不接；不带“/3”的，一般默认支持5V MCU。

其他

TJA1051T/3/1J概述

TJA1051是一款高速CAN收发器，提供控制器区域网络(CAN)协议控制器和物理双线CAN总线之间的接口。该收发器主要用于汽车行业中的高速（最大1 Mbit/s）CAN应用，为（微控制器和）CAN协议控制器提供差分发射和接收能力。

TJA1051是TJA1050高速CAN收发器的升级产品。改进了电磁兼容性(EMC)和静电放电(ESD)性能，并且还具备：

电源电压关闭时CAN总线的理想无源性能

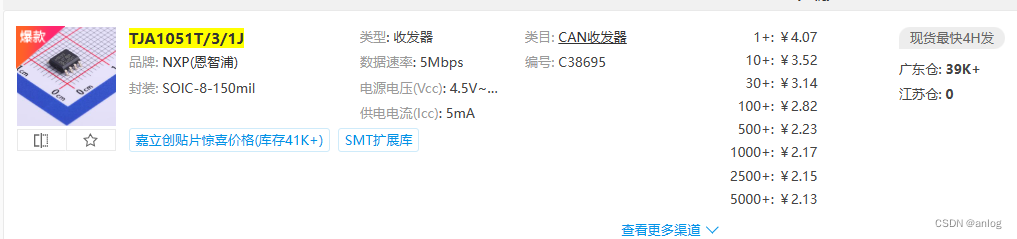

TJA1051T/3和TJA1051TK/3可直接连接电源电压为3 V至5 V的微控制器 (立创编号: C38695)

对于所有类型HS-CAN网络，这些功能使TJA1051成为不需要具备能通过总线唤醒的待机模式的节点的极佳选择。

有中文手册的



参考链接

NXP TJA1040, TJA1042, TJA1050 TJA1051, TJA1057, TJA1044, TJA1055区别 - 明明1109 - 博客园 (cnblogs.com)https://www.cnblogs.com/fortunely/p/9260041.html TJA1051T/3/1J中文资料_PDF数据手册_参数_引脚图_图片-立创商城 (szlcsc.com)https://www.szlcsc.com/p/TJA1051T/3/1J_85.html

CF071B6B870E1C5A6AAB89CF3D86B539.pdf (szlcsc.com)https://atta.szlcsc.com/upload/public/pdf/source/20231222/CF071B6B870E1C5A6AAB89CF3D86B539.pdf

特此记录
