逻辑分析仪测量RS485

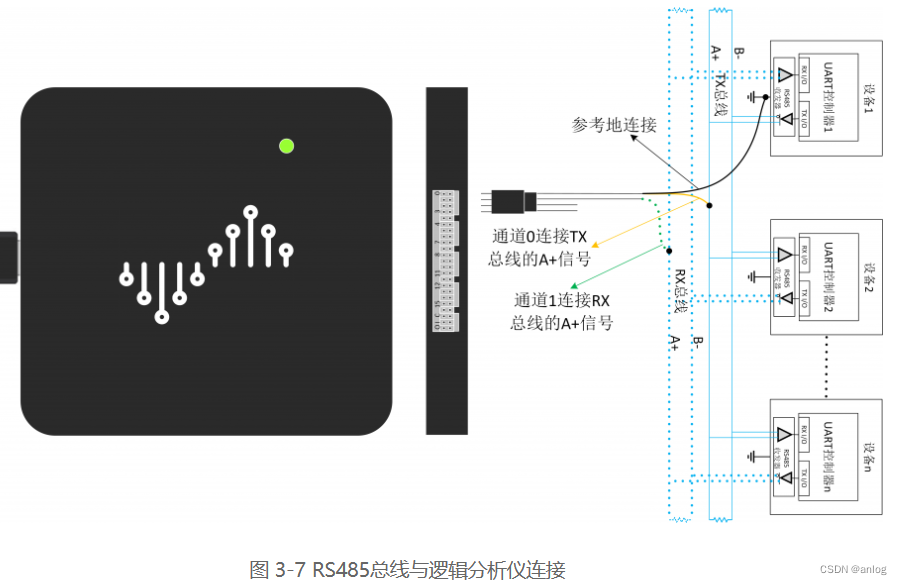

RS485总线使用的是差分信号，当我们用逻辑分析仪进行信号采集时，需要特别注意被测信号的连接方式。首先，逻辑分析仪的参考地需要连接到对应的被测设备RS485收发器的参考地，这样才可以保证逻辑分析仪有正确的电平参考平面；其次，对于差分信号，逻辑分析仪只需要采集到与内部信号同极性的高低电平即可。从数字信号的角度来讲，差分的方式只是提高信号传输的可靠性，不增加额外的信息量。如图 3‑7所示，使用逻辑分析仪测试485总线信号时，连接对应设备收发器的参考地，以及差分总线上的A+信号即可。

当然，如果只能采集到B-信号，我们也可以在DSView进行解码时，设置UART解码器进行信号翻转的方式来得到正确的协议解析结果。

参考链接

最详细的 通讯协议 UART协议 分析在这里 串口，RS232，RS485等总线，内部使用的基本都 UART协议 。 (dreamsourcelab.cn)https://dreamsourcelab.cn/logic-analyzer/uart/特此记录
