基于IAR for RH850的瑞萨RH850 FCL库用法介绍

已于 2023-06-07 06:47:10 修改
阅读量7.2k 收藏 54
点赞数 4
分类专栏： 瑞萨RH850 瑞萨V850 瑞萨单片机开发板 文章标签： IAR编译器 RH850 FCL Code Flash
于 2021-08-07 21:19:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/announced1/article/details/119492509
版权

博主联系方式：QQ：1256153255 ，email：1256153255@qq.com

website for get 瑞萨RH850F1x开发板和瑞萨E1仿真器

1、简介

本文介绍了RH850 FCL的使用以及相关的经验技巧，使用的环境如下

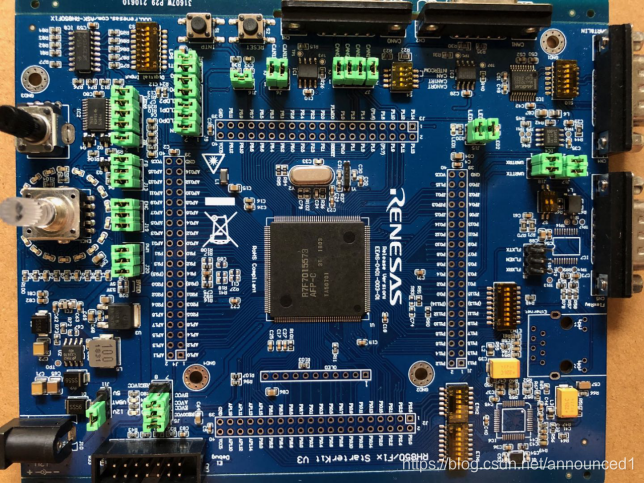

MCU：瑞萨RH850F1K
型号：R7F701557

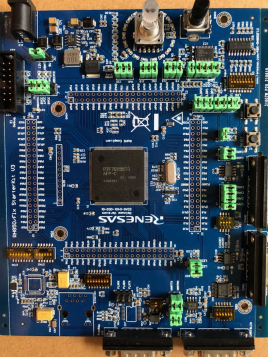

在这里插入图片描述
编译器：IAR for RH850
在这里插入图片描述
编译器版本：IAR Embeded Workbench for Renesas RH850 V2.10.1
IAR Embeded Workbench shared components V8.1.1.5550
在这里插入图片描述
仿真器：瑞萨E1仿真器

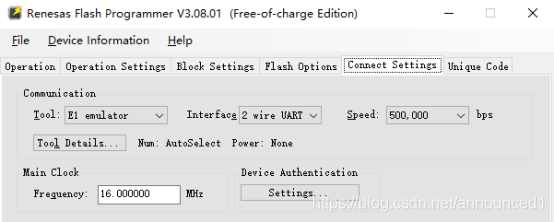

Flash烧录软件：Renesas Flash Programmer V3.08
在这里插入图片描述
FCL库版本：RENESAS_FCL_RH850_T01_V2.13

瑞萨的资料本身就少，而有讲解FCL的文章更是少之又少，搜索了FCL的资料，找来找去也就那几篇介绍的，而且大家用的还是瑞萨自己的CS+编译器，用的MCU系列也不是F1K的，所以看了很多遍都无济于事。
介于以上，自己就根据FCL库的官方介绍文档（RH850 Family Code Flash Library）一点点的摸索，这篇文档前后看了不下5遍，最终还是成功地将FCL移植到自己的开发板上了。

2、R7F701557资源介绍

既然在移植中使用的开发板芯片时R7F701557，那么就必须对R7F701557的片上资源(主要时ROM和RAM)有个明确的了解，查询芯片的用户手册得到
在这里插入图片描述

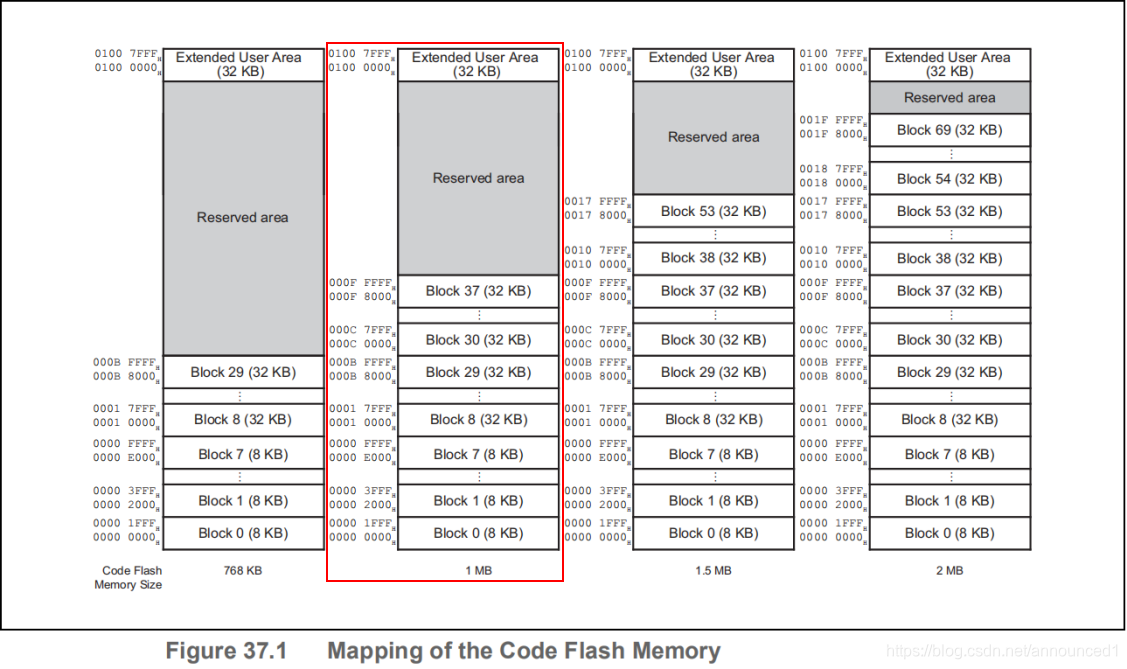

也就是说R7F701557的ROM:1MBytes RAM:64KBytes，地址范围分别如下。
在这里插入图片描述在这里插入图片描述

3、Section配置

有前辈在blog中这样写到Section的配置

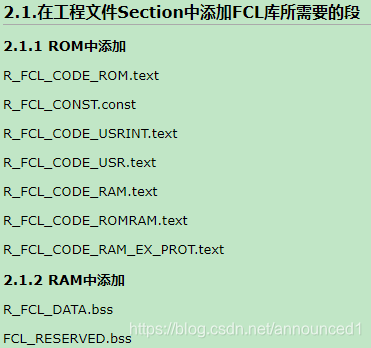

在这里插入图片描述

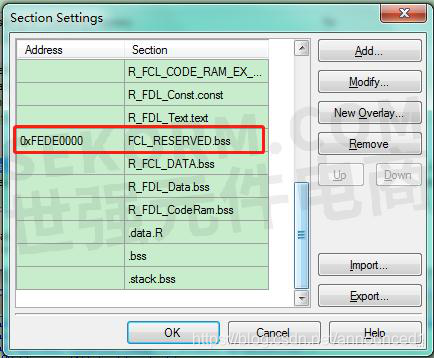

在这里插入图片描述
这样的配置方法都是在CS+中操作的，那么我用的IAR是否已经将这些Section配置好了？如果配置好了，那么在那里配置的？如果没有配置好，那么怎么配置？

首先从.map文件入手，看看是否已经有这些section了，查找之后确实有

File name：*.map
"ROM1ST", part 1 of 2:                          0x2ba2
  FCL_LIBRARY                            0x1f8  0x28b0  <Block>
    R_FCL_CODE_ROM                       0x1f8   0x2c4  <Block>
      R_FCL_CODE_ROM      ro code        0x1f8   0x228  r_fcl_user_if.o [1]
      R_FCL_CODE_ROM      ro code        0x420    0x9c  r_fcl_hw_access_asm.o [1]
    R_FCL_CODE_USRINT                    0x4bc     0x0  <Block>
      R_FCL_CODE_USRINT   ro code        0x4bc     0x0  r_fcl_hw_access_asm.o [1]
    R_FCL_CODE_USR                       0x4bc   0x1e0  <Block>
      R_FCL_CODE_USR      ro code        0x4bc   0x15a  fcl_ctrl.o [1]
      R_FCL_CODE_USR      ro code        0x618    0x84  fcl_user.o [1]
      R_FCL_CODE_USR      ro code        0x69c     0x0  r_fcl_hw_access_asm.o [1]
    R_FCL_CODE_RAM                       0x69c  0x1508  <Block>
      R_FCL_CODE_RAM      ro code        0x69c  0x13ac  r_fcl_hw_access.o [1]
      R_FCL_CODE_RAM      ro code       0x1a48    0x98  r_fcl_hw_access_asm.o [1]
      R_FCL_CODE_RAM      ro code       0x1ae0    0xc4  r_fcl_user_if.o [1]
    R_FCL_CODE_ROMRAM                   0x1ba4   0xeb4  <Block>
      R_FCL_CODE_ROMRAM   ro code       0x1ba4   0xb9a  r_fcl_hw_access.o [1]
      R_FCL_CODE_ROMRAM   ro code       0x2740   0x318  r_fcl_user_if.o [1]
      R_FCL_CODE_ROMRAM   ro code       0x2a58     0x0  r_fcl_hw_access_asm.o [1]
    R_FCL_CODE_RAM_EX_PROT
                                        0x2a58    0x50  <Block>
      R_FCL_CODE_RAM_EX_PROT

File name：*.map
"LOC1ST":                                       0x8000
  FCL_RAM_BLOCK_FCL_RESERVED
                                   0xfebe'0000  0x8000  <Block>
    FCL_RESERVED          uninit   0xfebe'0000  0x8000  main.o [1]
                                 - 0xfebe'8000  0x8000

"RAM1ST":                                         0x80
  FCL_RAM_BLOCK_R_FCL_DATA
                                   0xfede'8000    0x80  <Block>
    R_FCL_DATA            uninit   0xfede'8000    0x80  r_fcl_user_if.o [1]
                                 - 0xfede'8080    0x80

既然有这些section，那么是在哪里定义的呢？请看这两份文件layout.icf和lnkr7f701557.icf，这可是工程自带的，这两个文件里边应该是有猫腻的。关于.icf文件有看不懂的童鞋，请自行百度，此处不详述。
在layout.icf中有这样两段定义

File name：layout.icf
define block FCL_RAM_BLOCK_FCL_RESERVED with fixed order, alignment=4 { rw section FCL_RESERVED };
define block FCL_RAM_BLOCK_R_FCL_DATA with fixed order, alignment=4 { rw data section R_FCL_DATA };


keep { section FCL_RESERVED };

define block R_FCL_CODE_ROM with alignment=4 {ro code section R_FCL_CODE_ROM};
define block R_FCL_CODE_USRINT with alignment=4 {ro code section R_FCL_CODE_USRINT};
define block R_FCL_CODE_USR with alignment=4 {ro code section R_FCL_CODE_USR};
define block R_FCL_CODE_RAM with alignment=4 {ro code section R_FCL_CODE_RAM};
define block R_FCL_CODE_ROMRAM with alignment=4 {ro code section R_FCL_CODE_ROMRAM};
define block R_FCL_CODE_RAM_EX_PROT with alignment=4 {ro code section R_FCL_CODE_RAM_EX_PROT};

define block FCL_LIBRARY with fixed order, alignment=4  { ro section R_FCL_CONST,
                                                         block R_FCL_CODE_ROM,
                                                         block R_FCL_CODE_USRINT,
                                                         block R_FCL_CODE_USR,
                                                         block R_FCL_CODE_RAM,
                                                         block R_FCL_CODE_ROMRAM,
                                                         block R_FCL_CODE_RAM_EX_PROT
                                                        };

既然有了section的定义，那么每个section分配的地址空间又是在哪儿定义的？继续找，找到这里

File name:layout.icf
"ROM1ST":place in ROM_1ST_region
{
  block CALLT,
  block TRAP,
  block FETRAP,
  block HVTRAP,
  ro,
  block FCL_LIBRARY,
  block .syscalltable,
  block .hvcalltable,
  block ROM_BLOCK
};
尤其要注意这里的FCL_LIBRARY

也就是说，那些R_FCL_CODE_*的block都是属于FCL_LIBRARY这个大的block，而FCL_LIBRARY这个block属于ROM1ST，而ROM1ST又是place in ROM_1ST_region。那么ROM_1ST_region在哪儿定义的？继续找，发现layout.icf中没有了，那就去lnkr7f701557.icf中找找看，结果还真找到了

File name：lnkrr7f701557.icf
define region ROM_1ST_region = mem:[from 0x00000000 to 0x000FFFFF];      // <code default>  Code FLASH

至此也就明白了，FCL_LIBRARY下的block是在哪儿定义的，以及是在哪儿分配的地址空间。

OK，找完了ROM的section，还有两个在RAM中的section（R_FCL_DATA和FCL_RESERVED）也是同样的方法找

File name:layout.icf
"LOC1ST":place at start of LOC_1ST_region { block FCL_RAM_BLOCK_FCL_RESERVED };
"LOC1ST":place in LOC_1ST_region
{
  rw section LOCAL1_RAM*
};

File name：lnkrr7f701557.icf
define exported symbol _LOC_1ST_BEG = 0xFEBE0000;
define exported symbol _LOC_1ST_END = 0xFEBEFFFF;
define region LOC_1ST_region = mem:[from _LOC_1ST_BEG to _LOC_1ST_END];  // LOCAL1_RAM      Local RAM for PE1

很好，也找完了。

4、文件修改

fcl_descriptor.h

#define FCL_CPU_FREQUENCY_MHZ  (80)                          /*!< CPU frequency in MHz */
#define FCL_AUTHENTICATION_ID {0xFFFFFFFF, \
                               0xFFFFFFFF, \
                               0xFFFFFFFF, \
                               0xFFFFFFFF}                    /*!< 128Bit authentication ID */
#define FCL_RAM_ADDRESS        0xFEDE0000                     /*!< RAM address range blocked for FCL */

我们只需修改CPU频率和RAM地址
从上边可以知道557的CPU频率是80MHz，RAM起始地址是0xFEDE 0000。

5、main（）函数执行

5.1 ret = R_FCL_Init (&sampleApp_fclConfig_enu);

该函数用于初始化FCL，这个函数在ROM中执行。

5.2 ret = R_FCL_CopySections ();

该函数用于将一些FCL代码块copy到RAM中一个特定的地址中。在这个位置上，虽然Code Flash不可使用但是代码依然可以被执行。
函数R_FCL_CopySections在ROM中被执行。

5.3 fpFct = ( uint32_t (*)() )R_FCL_CalcFctAddr ( (uint32_t)(&FCL_Ctrl) );

fpFct ();
这个函数用于计算一个从ROM复制到RAM的函数的新地址。也就是说R_FCL_CalcFctAddr是为了计算出一个新的RAM地址，这个地址用于在RAM中运行一个特定的函数，这个特定的函数是从ROM中搬到RAM中运行的。为了能够计算这个特定函数的新RAM地址，这个特定的函数必须是FCL linker segments之一。
R_FCL_CalcFctAddr在ROM中被执行。

其实看这两行代码还是挺有意思的，函数R_FCL_CalcFctAddr()的形参是地址，用法(uint32_t)(&FCL_Ctrl) 是取函数FCL_Ctrl的地址，也就是说作为R_FCL_CalcFctAddr()的实参。R_FCL_CalcFctAddr()的返回值是destination address也就是新的RAM地址，经过强制类型转换( uint32_t (*)() )之后，R_FCL_CalcFctAddr成了一个函数指针，返回值是一个指针，指向新的RAM地址。因此fpFct ();是在RAM中执行的。从而实现了将FCL_Ctrl从ROM搬到RAM执行。

5.4 最后就是while(1)这个主循环了。
由于FCL_Ctrl在RAM中执行，那么在仿真时就没法看到FCL_Ctrl函数体的执行情况了。
所以在此为了能够看到FCL_Ctrl的执行结果，就定义了一个全局变量test_value用于观察FCL_Ctrl的执行结果。
5.4.1 获取Flash的Block Counter
void FCL_Ctrl (void)
{
    r_fcl_request_t     myRequest;
#if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        r_fcl_request_t mySecRequest;
#endif
    uint8_t             writeBuffer_u08[512];
    uint32_t            readBuffer_u32[8];
    uint16_t            i;

    REINITIALIZE_BUFFER;

    FCLUser_Open ();

    /* prepare environment */
    myRequest.command_enu = R_FCL_CMD_PREPARE_ENV;
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif

    /* get block count */
    myRequest.command_enu   = R_FCL_CMD_GET_BLOCK_CNT;
    myRequest.bufferAdd_u32 = (uint32_t)&readBuffer_u32[0];
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif
    test_value = myRequest.bufferAdd_u32;

//    /* get block end address of block 2 */
//    REINITIALIZE_BUFFER;
//    myRequest.command_enu   = R_FCL_CMD_GET_BLOCK_END_ADDR;
//    myRequest.bufferAdd_u32 = (uint32_t)&readBuffer_u32[0];
//    myRequest.idx_u32       = 0x2;                   /* result: 0x5fff */
//    R_FCL_Execute (&myRequest);
//    test_value = myRequest.bufferAdd_u32;
//
//    /* erase block 2 and 3 */
//    myRequest.command_enu = R_FCL_CMD_ERASE;
//    myRequest.idx_u32     = 0x2;                   /* erased range = 0x4000 to 0x7fff */
//    myRequest.cnt_u16     = 2;
//    R_FCL_Execute (&myRequest);
//    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
//        while (R_FCL_BUSY == myRequest.status_enu)
//        {
//            R_FCL_Handler ();
//        }
//    #endif
//
//    /* write 512 bytes to address 0x40000 (start of block 2) */
//    REINITIALIZE_BUFFER;
//    myRequest.command_enu = R_FCL_CMD_WRITE;
//    myRequest.bufferAdd_u32 = (uint32_t)&writeBuffer_u08[0];
//    myRequest.idx_u32       = 0x4000;
//    myRequest.cnt_u16       = 2;                    /* written bytes = 256 * cnt_u16 */
//    R_FCL_Execute (&myRequest);
//    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
//        while (R_FCL_BUSY == myRequest.status_enu)
//        {
//            R_FCL_Handler ();
//        }
//    #endif
//    test_value = 0x4004;

    FCLUser_Close ();
} /* FCL_Ctrl */

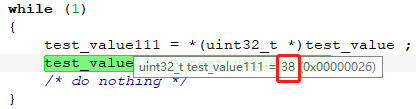

经Debug，返回值是38个Block，正确。
在这里插入图片描述

5.4.2 获取指定Block的end address
void FCL_Ctrl (void)
{
    r_fcl_request_t     myRequest;
#if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        r_fcl_request_t mySecRequest;
#endif
    uint8_t             writeBuffer_u08[512];
    uint32_t            readBuffer_u32[8];
    uint16_t            i;

    REINITIALIZE_BUFFER;

    FCLUser_Open ();

    /* prepare environment */
    myRequest.command_enu = R_FCL_CMD_PREPARE_ENV;
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif

    /* get block count */
    myRequest.command_enu   = R_FCL_CMD_GET_BLOCK_CNT;
    myRequest.bufferAdd_u32 = (uint32_t)&readBuffer_u32[0];
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif
    test_value = myRequest.bufferAdd_u32;

    /* get block end address of block 2 */
    REINITIALIZE_BUFFER;
    myRequest.command_enu   = R_FCL_CMD_GET_BLOCK_END_ADDR;
    myRequest.bufferAdd_u32 = (uint32_t)&readBuffer_u32[0];
    myRequest.idx_u32       = 0x2;                   /* result: 0x5fff */
    R_FCL_Execute (&myRequest);
    test_value = myRequest.bufferAdd_u32;

//    /* erase block 2 and 3 */
//    myRequest.command_enu = R_FCL_CMD_ERASE;
//    myRequest.idx_u32     = 0x2;                   /* erased range = 0x4000 to 0x7fff */
//    myRequest.cnt_u16     = 2;
//    R_FCL_Execute (&myRequest);
//    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
//        while (R_FCL_BUSY == myRequest.status_enu)
//        {
//            R_FCL_Handler ();
//        }
//    #endif
//
//    /* write 512 bytes to address 0x40000 (start of block 2) */
//    REINITIALIZE_BUFFER;
//    myRequest.command_enu = R_FCL_CMD_WRITE;
//    myRequest.bufferAdd_u32 = (uint32_t)&writeBuffer_u08[0];
//    myRequest.idx_u32       = 0x4000;
//    myRequest.cnt_u16       = 2;                    /* written bytes = 256 * cnt_u16 */
//    R_FCL_Execute (&myRequest);
//    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
//        while (R_FCL_BUSY == myRequest.status_enu)
//        {
//            R_FCL_Handler ();
//        }
//    #endif
//    test_value = 0x4004;

    FCLUser_Close ();
} /* FCL_Ctrl */

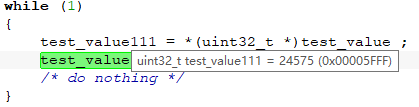

经Debug，block2的end address返回值是0x0000 5FFFF，正确。
在这里插入图片描述

5.4.3 对Code Flash进行write，然后读取，确认数值是否正确

注意：write之前要先Erase

void FCL_Ctrl (void)
{
    r_fcl_request_t     myRequest;
#if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        r_fcl_request_t mySecRequest;
#endif
    uint8_t             writeBuffer_u08[512];
    uint32_t            readBuffer_u32[8];
    uint16_t            i;

    REINITIALIZE_BUFFER;

    FCLUser_Open ();

    /* prepare environment */
    myRequest.command_enu = R_FCL_CMD_PREPARE_ENV;
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif

    /* get block count */
    myRequest.command_enu   = R_FCL_CMD_GET_BLOCK_CNT;
    myRequest.bufferAdd_u32 = (uint32_t)&readBuffer_u32[0];
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif
    test_value = myRequest.bufferAdd_u32;

    /* get block end address of block 2 */
    REINITIALIZE_BUFFER;
    myRequest.command_enu   = R_FCL_CMD_GET_BLOCK_END_ADDR;
    myRequest.bufferAdd_u32 = (uint32_t)&readBuffer_u32[0];
    myRequest.idx_u32       = 0x2;                   /* result: 0x5fff */
    R_FCL_Execute (&myRequest);
    test_value = myRequest.bufferAdd_u32;

    /* erase block 2 and 3 */
    myRequest.command_enu = R_FCL_CMD_ERASE;
    myRequest.idx_u32     = 0x2;                   /* erased range = 0x4000 to 0x7fff */
    myRequest.cnt_u16     = 2;
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif

    /* write 512 bytes to address 0x40000 (start of block 2) */
    REINITIALIZE_BUFFER;
    myRequest.command_enu = R_FCL_CMD_WRITE;
    myRequest.bufferAdd_u32 = (uint32_t)&writeBuffer_u08[0];
    myRequest.idx_u32       = 0x4000;
    myRequest.cnt_u16       = 2;                    /* written bytes = 256 * cnt_u16 */
    R_FCL_Execute (&myRequest);
    #if R_FCL_COMMAND_EXECUTION_MODE == R_FCL_HANDLER_CALL_USER
        while (R_FCL_BUSY == myRequest.status_enu)
        {
            R_FCL_Handler ();
        }
    #endif
    test_value = 0x4004;

    FCLUser_Close ();
} /* FCL_Ctrl */

经Debug，地址0x0000 4004开始的4Bytes数据是0x04 0x05 0x06 0x07，正确。
在这里插入图片描述

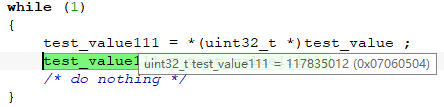

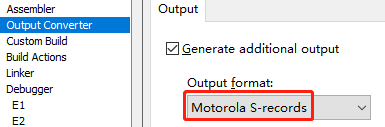

解释：因为我们数据存储使用的是Motorola格式（高字节在前），所以Debug出来结果显示是0x07060504
在这里插入图片描述
关于Erase和Write质量要特别注意一点：
很多时候执行力Erase之后，返回的myRequest.status_enu为R_FCL_ERR_PROTECTION，这是由于Flash被保护起来了，解决办法就是使用RFP对真个chip进行Erase再进行这些指令。
在这里插入图片描述

有疑问或需要探讨的地方，欢迎留言交流

本店铺有瑞萨E1仿真器，瑞萨RH850F1x开发板（RH850F1L，RH850F1K，RH850F1H，RH850F1KM，RH850F1KH），CANPiggy/LINPiggy，CANBOX（CANcase XL/VN1630替代款），CANoe，GHS，欢迎大家进店咨询。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

ANSI转义码----让你的终端打印有颜色
guoweilkd的博客
05-23 1608
ANSI转义码(ANSI escape code) 参考链接: http://www.thefullwiki.org/ANSI_escape_code https://en.wikipedia.org/wiki/ANSI_escape_code ANSI转义序列是一种带内信号的转义序列标准，用于控制视频文本终端上的光标位置、颜色和其他选项。在文本中嵌入确定的字节序列。 转义序列的控制字符 转义序列使用ESC开头。其中ESC的ASCII值为27(十六进制为0x1B,把进制为033).在使用时一般表示为\0
ANSI转义序列
Stewie Lee的博客
05-09 3235
SGR（Select Graphic Rendition）是一种ANSI 转义码序列，同样也是上面的CSI 序列的一种，就是上面CSI 序列表格中背景为蓝色的一行，用于在文本终端中设置文本属性，包括颜色、样式和其他外观效果。它允许开发者控制文本在终端上的呈现方式，从而创建出更丰富多彩的用户界面和输出效果。SGR 序列由 ESC（Escape）字符后跟着零个或多个以分号分隔的参数组成，然后以字母 "m" 结束。参数用于指定要应用的不同文本属性，例如颜色、粗体、斜体等。
ANSI转义代码(ansi escape code)
phoenix_wangxd的博客
10-02 2777
在命令行终端中的内容通常会是黑底白字，但是有的时候我们会看到一些写的好的命令行工具，它们会输出各种的颜色的提示信息，尤其是绿色的Success与红色的Failed， 这对我们了解程序运行状态来说，有着很好的帮助。你可能也会好奇它们是怎么实现的，本文想要说明的就是这个问题。
掌握ANSI转义序列：编程中控制光标与屏幕
最新发布
weixin_42627459的博客
04-08 455
本文介绍了如何利用ANSI转义序列在文本界面中控制光标位置、移动和屏幕清除等操作。通过C语言的printf函数和特定的转义字符组合，可以实现对光标的精确控制和屏幕内容的管理。
常见的ANSI转义码
qq_43279097的博客
02-08 1417
`\x1b[100m` 到 `\x1b[107m`：设置背景颜色为明亮的黑、红、绿、黄、蓝、洋红、青、白。- `\x1b[90m` 到 `\x1b[97m`：设置文本颜色为明亮的黑、红、绿、黄、蓝、洋红、青、白。- `\x1b[30m` 到 `\x1b[37m`：设置文本颜色为黑、红、绿、黄、蓝、洋红、青、白。- `\x1b[40m` 到 `\x1b[47m`：设置背景颜色为黑、红、绿、黄、蓝、洋红、青、白。- `\x1b[H` 或 `\x1b[;- `\x1b[39m`：重置文本颜色为默认值。
ANSI 转义字符
shaowei的博客
10-03 3435
ANSI C语言中的全部转义字符序列如下：## a:响铃符 b:回退符 f:换页符 n:换行符 r:回车符 t:横向制表符 v:纵向制表符 :反斜杠 ?:问号 ':单引号 &quot;：双引号 ooo:八进制数 xhh:十六进制数 在编程中经常看到如：\033的转义字符，’\033’ == ‘\x1b’ ‘\0’：8进制，　‘\x’：16进制 它们的具体意思如下： 转义字符...
ANSI 转义序列
嵌入式技术
06-18 1922
ANSI 转义序列是一种用于控制终端输出的色彩、样式、光标位置以及控制终端行为的特殊字节. 它的使用方式就是通过 stdout 在字符串、字节中向外输出**Control当终端支持此转义序列的功能时, 就会呈现出相应的效果. 此功能常常用于终端的彩色输出、构建 Text User Interface 应用等. ANSI 转义序列在 Linux、 MacOS 的各终端下得到了广泛运用, 但是在 Windows 系统上支持不佳. 不过 Microsoft 新出的 microsoft/terminal .
使用ANSI转义序列设置终端文本颜色
zhu_superman的博客
06-21 1366
在使用ANSI转义序列设置终端文本颜色时，背景颜色和文本（前景）颜色的区分主要通过不同的ANSI代码来实现。ANSI转义序列使用格式为\033[代码m的结构，其中\033是转义字符（等同于\e），m指示颜色设置的结束。
解决windows输出彩色字体（ANSI转义序列）乱码的问题
07-13
ANSI转义序列是一种控制字符序列，常用于控制终端的颜色、光标位置等，它在Linux和macOS等系统中广泛使用。这篇文章将探讨如何在Windows上解决这个兼容性问题，让你也能享受到彩色的命令行输出。 首先，我们需要...
使用 ANSI 转义序列输出彩色文本
Fengzi_21的博客
01-25 1388
本文教大家使用 ANSI 转义序列输出彩色文本。
swift-AnsiEscapes用于操纵终端的ANSI转义码
08-15
ANSI转义码（也称为ECMA-48控制序列）是一种嵌入在文本流中的特殊字符序列，它们用来改变终端的显示特性，如文本颜色、背景色、文本格式（如加粗、斜体）以及光标移动等。这些码以ASCII的 ESC 字符（ASCII值为27）...
易语言 API_Utf8-Ansi-Unicode转码源码
09-25
易语言 API_Utf8-Ansi-Unicode转码源码
ANSI链接中文转码工具ENcode
12-24
ANSI、UTF链接中文转码工具,可以支持快速的将类似于百度搜索链接地址中的中文转码转换。 支持ANSI、UTF转码和转中文。 支持剪贴板信息直接粘贴转码。
文本转码 ansi转unicode
07-19
文本转码 c# ansi转unicode
计算机终端控制中的ANSI转义序列详解与应用
10-27
ANSI转义序列是一种特殊的字符序列，用于控制视频终端上的光标移动、颜色改变以及其他显示选项。这些序列以ASCII转义字符（ESC，即27）开始，紧跟着是一个左方括号“[”，以及一系列的参数和指令字符。通过这种方式...
ANSI 转义序列学习笔记
m0_72410588的博客
07-18 983
ANSI 转义序列是由一系列以\e[开头、以字母和数字组成的字符序列组成的。在大多数终端程序中，我们可以用\e或\033来表示转义字符。这些转义序列告诉终端应该如何处理文本输出，比如改变文本颜色、样式、光标位置等。通过插入这些特殊的转义序列，我们可以实现在终端中进行更加丰富和个性化的输出。ANSI 转义序列是一种用于控制终端输出和显示的标准化方式。本篇博客介绍了 ANSI 转义序列的基本语法和常见的控制命令，包括文本样式控制、光标控制和清屏操作。
【杂记】ANSI、ANSI编码、ASCII编码、ASCII控制字符、ANSI转义序列
无数_Mirage的博客
09-20 3044
(American National Standards Institute)：美国国家标准协会。
ANSI转义代码（ANSI escape code）
anleng6817的博客
01-03 1226
ANSI escape code - Wikipedia linux 输出绿色的✓TRUE，红色的✗FALSE ： echo -e "\x1B[1;32m✓TRUE \x1B[0mXXX" echo -e "\x1B[1;31m✗FALSE \x1B[0mOOO" PS： \x1B为十进制27在 ASCLL 里代表ESC CMD 中得用 ANSI.SYS 转载于:https:...
评论 8
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
