基尔霍夫定律的理解

这篇博客是我在CSDN写的第一篇博客，所以我提前讲一下，我会从自己学习的角度去讲解各种电学知识。我会尽可能把用到的知识点都提前讲出来，但是太基本的常识也不能指望我，如果准备顺着我的博客去学习电路  模电  数电。那就动动手找一下。就比如我现在在讲的kcl 方程，他的基本这个时候我会把什么是节点之类的尽可能列出来，但是这个时候千万别跑过说什么是集总参数电路啊。最后申明一下，我是祖国的花朵，社会主义的接班人，我所有在博客中的总结都是本人自己的学习过程，如果和哪些教材出现差别，一切以他们为准。学习电路是一个枯燥的过程，但仔细思考又会觉得电路图很有意思，希望大家一起共勉。

我们长讲的基尔霍夫定律实际上是由两个部分组成的，也就是基尔定义是：“在集总参数电路中，对任意节点，流入该节点的支路电流等于流出该节点的支路电流。”霍夫电流定律（kcl）和基尔霍夫电压定律(kvl)。

一，在此基础上我给出可能用到的电路名词：

⑴支路：电路中每个二端元件称为一条支路，多个元件串联可视为一条支路。

⑵结点：亦称节点，是指支路与支路的连接点。（三条或者三条以上的支路交点就是节点）

⑶回路：由支路构成的闭合路径称为回路。

（4）网孔：平面电路的每个网眼称为网孔。网孔是回路但回路不一定是网孔。

二，基尔霍夫电流定律（KCL）

定义是：“在集总参数电路中，对任意节点，流入该节点的支路电流等于流出该节点的支路电流。”

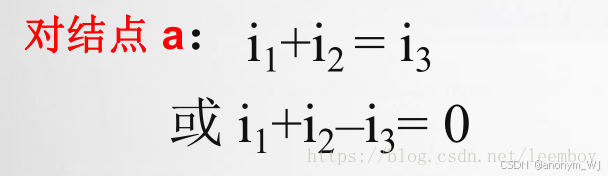

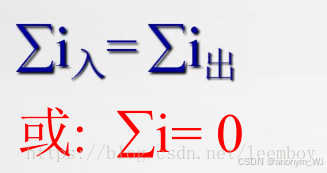

KCL是用来计算节点电流的定律，公式为∑I=0

例

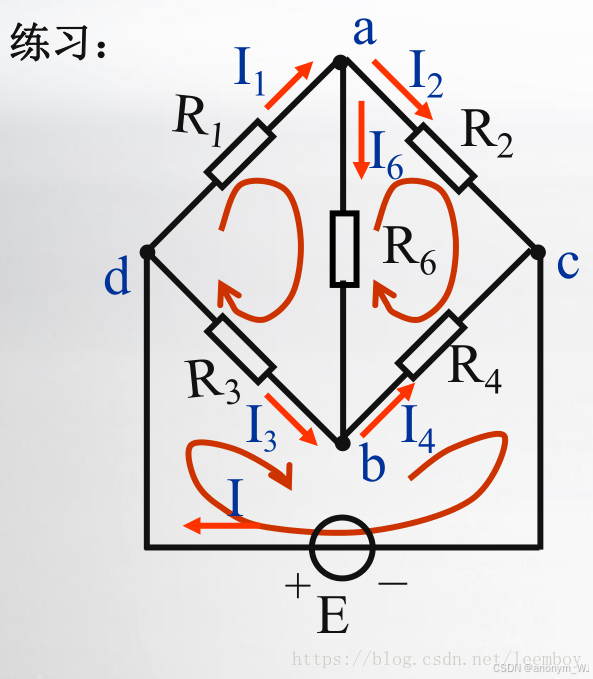

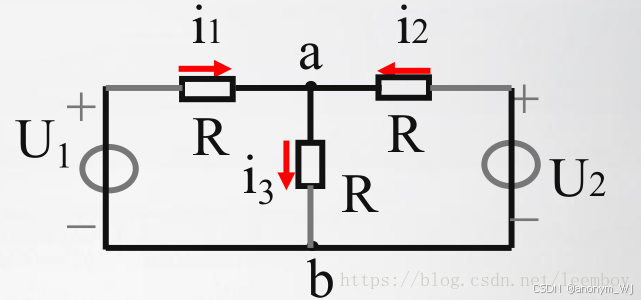

在这里我拿来主义找了一些例题的图。主要是帮助我们理解KCL是什么东西。

这里是图片上传的问题，我没有找到旋转图片，就将就用吧。感兴趣的可以去解一下i1  i2  就当成练手了。

同时KCL也有一个广义的推广

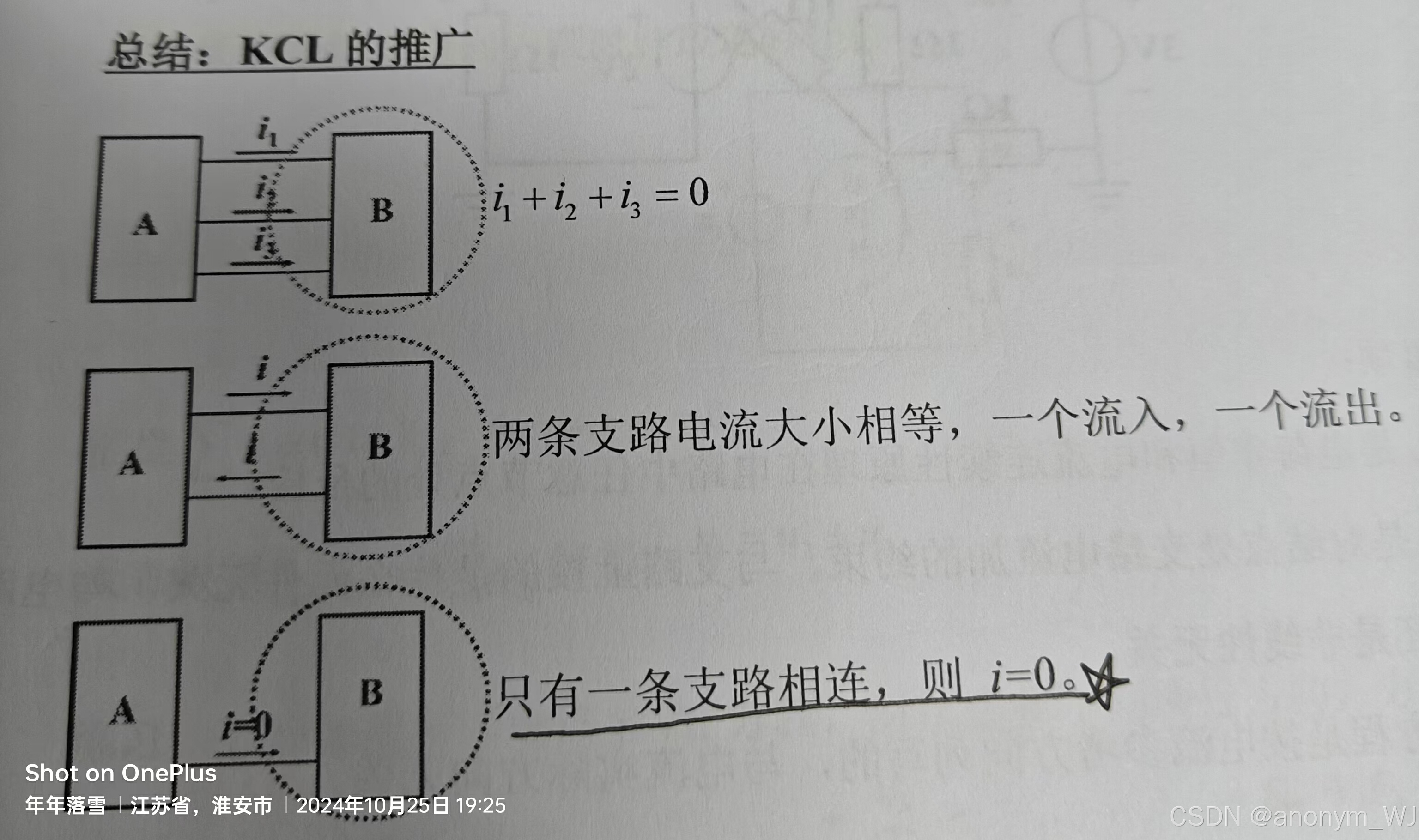

KCL不仅适用于电路中的结点，对电路中包含几个结点的闭合面（广义节点）也同样适用。

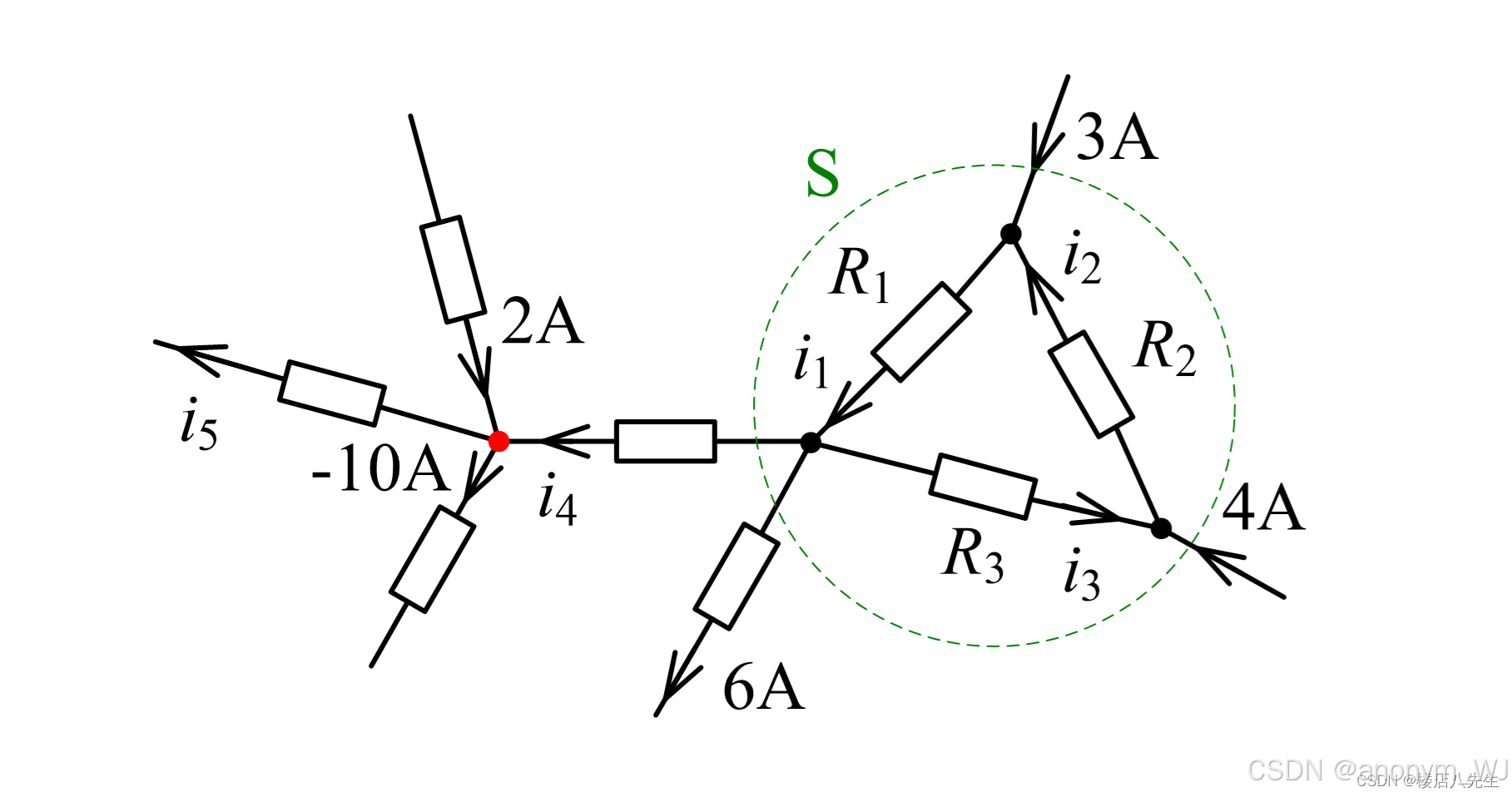

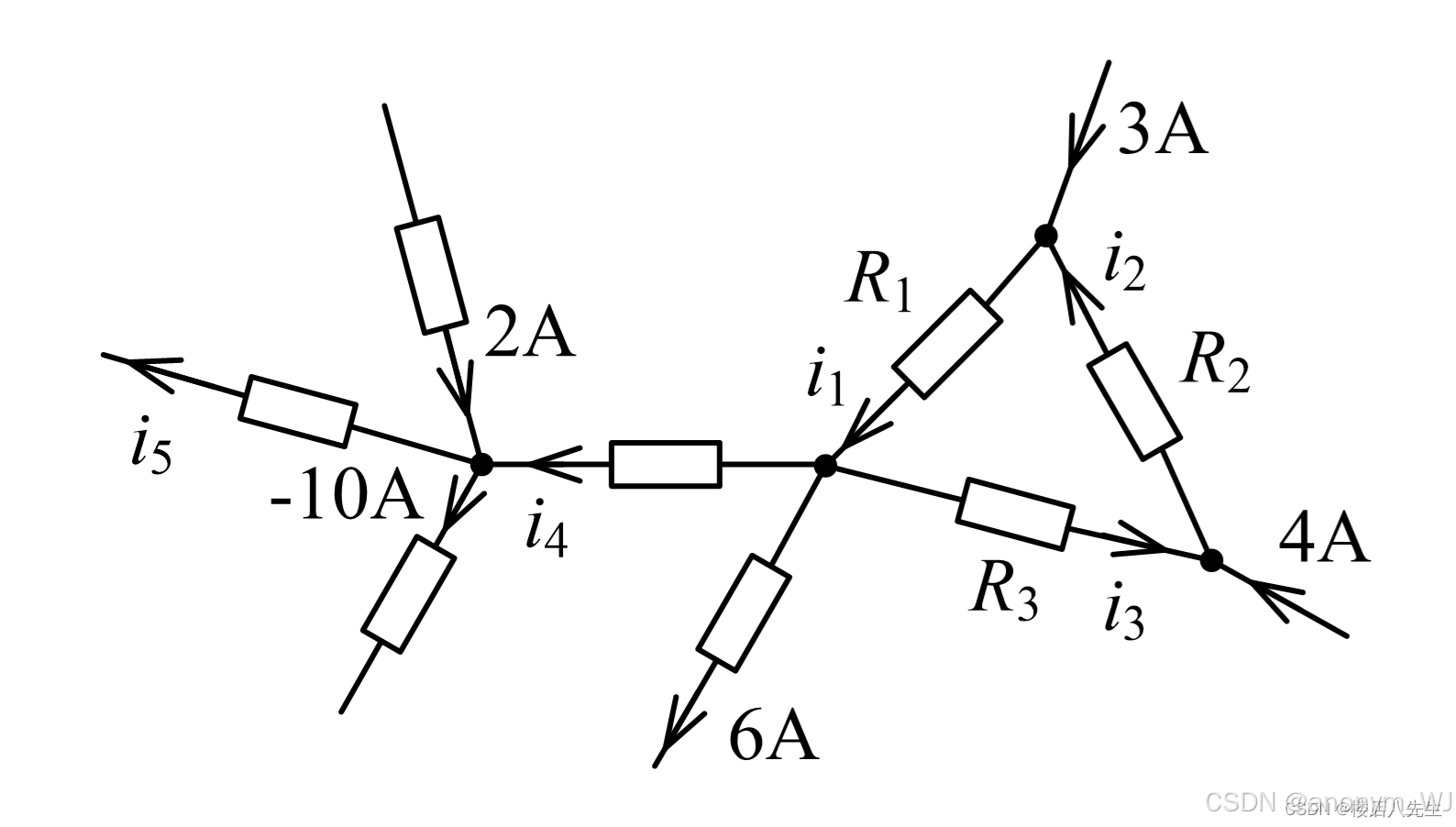

我们可以看到由R1  R2  R3  这三个电阻组成了一个封闭的面。在我的理解中可以直接把这个封闭面看成一个大的节点，但是如果题目要求你去算i1  i2这种封闭面内部的支路电流肯定就是要细化的嘛。

这几个记一下，用的还挺方便的。

三，基尔霍夫电压定律（KVL）

定义：在集总电路中，任何时刻，沿任一回路的所有支路（或元件）电压（降）的代数和为零。

列KVL代数方程时，可指定回路的绕行方向，以确定代数式中各项前的正负号，各元件电压的参考方向与绕行方向一致，则前面取“+”，否则取“-”。

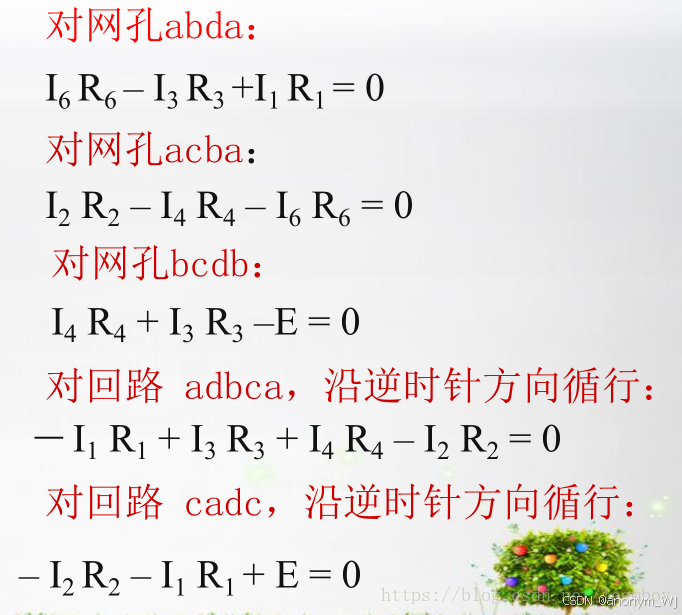

简单理解一下就是在同一个回路绕一圈所有的电压加起来肯定为0，随认为你怎么理解都行，我就是有的是因为电压方向不同就抵消掉了，参考方向和绕行方向一致就是+，不一致就是-。

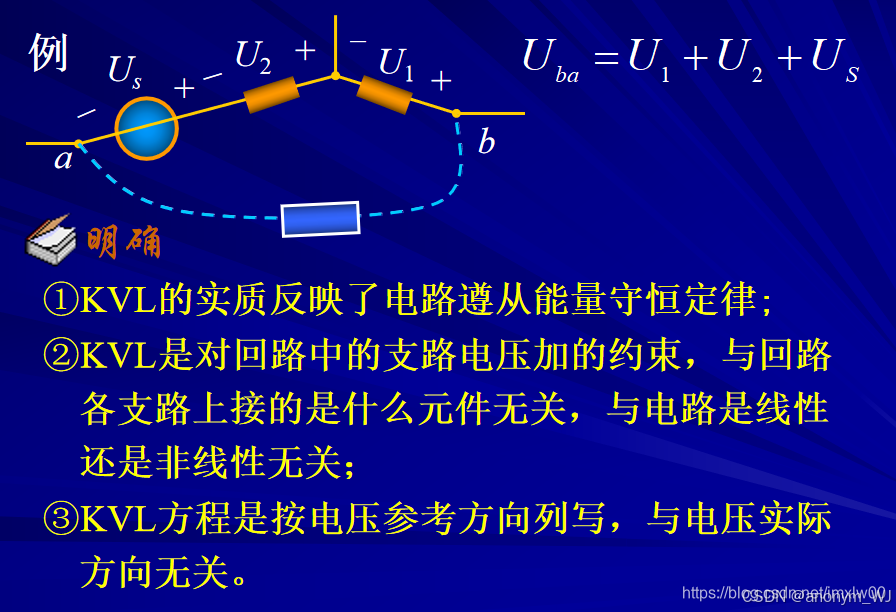

这张图中下面讲的都是废话，我主要想让你理解一整个回路是怎么相加减的。

KVL的推广：电路中任意两点间的电压等于这两点间沿任意路径各段电压代数和。

剩下的也没什么了，还有一个记住就是，基于KCL和KVL解电路的时候

需要列写KCL方程数=节点数-1

需要列写KVL方程数=网孔数。
